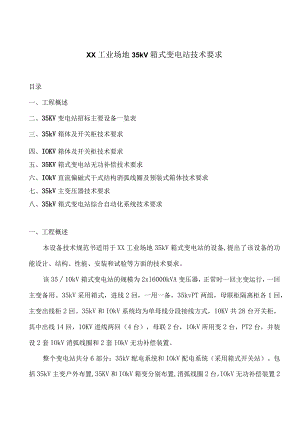

XX工业场地35kV箱式变电站技术要求（2024年）.docx

XX工业场地35kV箱式变电站技术要求目录一、工程概述二、35KV变电站招标主要设备一览表三、35kV箱体及开关柜技术要求四、IOKV箱体及开关柜技术要求五、35KV箱式变电站无功补偿技术要求六、IOkV直流偏磁式干式结构消弧线圈及预装式箱体技术要求七、35kV主变压器技术要求八、35kV箱式变电站综合自动化系统技术要求一、工程概述本设备技术规范书适用于XX工业场地35kV箱式变电站的设备,提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。该3510kV箱式变电站的规模为2xl6000kVA变压器，正常时一回主变运行，一回主变备用。35kV采用箱式，进线2回，一用一备，35kvPT两组，母联柜隔离柜各1回，主变出线柜2回。35kV和IOkV系统均为单母线分段接线方式，10KV共28台开关柜，其中出线14回，10KV进线两回（4台），母联2台，1OkV所用变2台，PT2台，并装设2套IOkV消弧线圈和2套IOkV无功补偿装置。整个变电站共分6部分：35kV配电系统和IOkV配电系统（采用箱式开关站）。包括35kV主变户外布置,35KV和IOkV箱变分别布置,消弧线圈2台，IOkV无功补偿装置2台，主控室箱1台。整个变电站直流系统、通信系统以及综合自动化保护选用南自、西瑞、四方，通过PLC接入矿井综合自动化系统调度系统，实现在调度室控制，由变电站投标单位负责安装。电气平面布置图、电气主接线图详见附图。招标附图：1、工业场地35kV箱变高压系统图。2、工业场地35kV箱变平面布置图。3、工业场地总平面布置图。二、XX35KV变电站招标主要设备一览表序号名称规格型号主要技术要求单位数量选用的厂家、电气一次部分1包35KV预装箱式XGN型8进线：GN27-40.5/1250-31.5隔离开关，ZN12-40.5/1250-31.5真空断路器2母联隔离：GN27-40.5/1250-31.5隔离开关，ZN12-40.5/1250-31.5真空断路器2主变出线柜GN27-40.5/1250-31.5隔离开关，ZN12-40.5/1250-31.5真空断路器食235KVPT<22包IOKV预装式箱式变电站含：XGN2型IOKV铠装高压开关柜28台套2(1)XGN2-12IoKV进线配：GN30-12/2500-40隔离开关台2VBGT2/2000-31.5真空断路器、；防护等级：IP4X、操作电源电压：DC220V(2)XGN2-12IoKV母联配：GN30-12/2500-40隔离开关VBG-12/2000-31.5真空断路器、；防护等级：IP4X、操作电源电压：DC220V2(3)XGN2-12PT-避雷器台2(4)XGN2-12IoKV馈线配：GN30-12/2000-40隔离开关VBG-12/1250-31.5真空断路器、；防护等级：IP4X、操作电源电压：DC220V14(5)XGN2-12所用变控制柜配：GN30-12/2000-40隔离开关VBG-12/1250-31.5真空断路器、；防护等级：IP4X、操作电源电压：DC220V台2(6)IOKV侧预装式SVG成套装置每套补偿容量不低于3000KVAR套23包预装式消弧消谐线圈IOkV直流偏磁式干式结构消弧线圈，具有RS-485/RS-232通讯接口与微机监控系统相连，实现与上位机的通讯。套24包有载调压变压器SZlI-M-16000/3535/10.5kV16000KVA/35/10全密封低损耗三相双绕组油浸自冷式铜芯有载调压变压器SZ11-M-16000/3535/10.5kV16000kV台25包电气二次部分(一)综合自动化设备一套详见技术规范1主变保护屏（1#、2#）面2235KV线路母联保护测控屏面13所用电屏双自投面1（二）直流电源系统容量100AH进口德国原装阳光产品免维护电池,12V/100AH,交流输入：380V,双电源自动互投，直流输出：220V套1（三）通讯系统华为到IlOKV变电站套1一包、35kV箱式变电站技术要求第一节货物需求一览表序号名称数量交货期135kV预装式XGN-40.5/1250-31.5)8台包括：1.1进线2台1.2PT2台1.3母联隔离2台1.4主变出线2台2随机技术资料6套(注：进线为电缆进线，)第二节技术规格1、总则1. 1本技术条件的使用范围仅限于工业场地35kV箱式变电站，它包括35kV预装箱式变电站(XGN-40.5/1250-31.5)及辅助设备的功能设计、结构、性能、安装等方面的技术要求。1.2、 本技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术条件和工业标准的优质产品。如果供方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足技术条件的产品。1.4、本技术条件作为定货合同的附件。2、设备使用环境条件：本产品为户外产品1）、海拔高度：不超过1500米2）、环境温度：-40+403）、相对温度：日平均不大于95%,月平均不大于90%（25）4）、风速：不大于35米/秒5）、地震强烈度8度6）、满足防污等级IV级，瓷套爬距大于1050mm7）饱和蒸汽压：日平均值不大于2.2×IO3Mpa,月平均值不大于1.8义IO3Mpa8）湿度：80%（÷25oC）3、相关标准按本技术协议供货的设备，均应符合下列标准的最新版本。GB156标准电压GB311.1高压输变电设备的绝缘配合GBl1022高压开关设备通用技术条件GB1984交流高压断路器GB1985交流高压隔离开关和接地开关GB1207电压互感器GB1208电流互感器DL/T402交流高压断路器定货技术条件DL/T486交流高压隔离开关和接地开关订货技术条件DL/T593高压开关设备的共用订货技术条件满足国际电工委员会标准IEC56>IEC99和IEC129及IEC694的要求4、35kV开关柜说明35kV开关柜选用XGN-40.5型固定式开关柜。开关柜系三相交流50HZ单母线系统的户内成套装置，作为接受和分配40.5kV的网络电能之用，开关柜应满足下列条件：4.1断路器、CT、母线均采用复合绝缘、保证其安全性。4.2开关选用ZN12-40.5型真空断路器，并安装完善的机械/电气联锁。4.3开关柜上装设可靠的“五防”装置。4.4开关柜内设置照明、防凝露装置。4.5开关柜技术参数序号名称单位数据1额定电压kV40.52额定电流A12503额定短路开断电流kA31.54额定短路关合电流（峰值）kA805动稳定电流kA806热稳定电流（4秒）kA31.57防护等级IP4X4.735kV断路器技术参数序号项目单位数据1额定电压kV40.52额定电流A1250A3额定短路开断电流kA31.54额定短路关合电流（峰值）kA805短时耐受电流kA-4SkA31.56额定短路开断次数次1007分断时间ms308闭合时间ms609机械寿命>20000次10操作循环0-0.3秒-CO-180秒-Co12控制电压DC220V13绝缘水平kV有效值工频1分钟95kV冲击1.250us1854.7.1断路满足下述主要的操作功能自动重合闸0-0.3s-合分-180s-合分；断路器采用弹簧操作机构，操作电源DC220V4.7.2有控制设备(包括合、分闸线圈)应采用正常工作电压为合闸线圈(80%110%)Ue分闸线圈(65%120%)Ue,分闸线圈在电压W30%Ue时不应动作。4.7.3操动机构箱处应设置能显示断路器操作次数的计数器，该计数器与操作回路应无电气联系，且不影响断路器的合分闸操作。48.互感器(厂家：保定互感器厂，大连第二互感器厂，鲁能泰山)4.8.1流互感器性能参数型号：LZZB7型户内环氧浇注式电流互感器额定电压：35kV额定变流比：600/5A最高运行电压40.5kV具体参数见一次系统图4.82电压互感器性能参数见下表型号额定电压kV额定容量VA最大容量VAJDZX9-35一次线圈二次线圈0.2级0.5级3P级3535/3/0.13/0.l30.1/31520100300电压互感器采用一次消谐装置LXQ-35,达到消除铁芯谐振作用。4.935kV熔断器熔断器主要起保护PT的作用：保护PT选用XRNP-40.5/0.5A型熔断器。4. 1035V避雷器35kV进线、馈出以及PT回路均设置避雷器，应选用HY5WZ-51/134型避雷器，并加装避雷器计数器。型号系统额定电压避雷器额定电压避雷器持续运行电压直流ImA参考电压2ms方波通流容量雷电冲击电流陡冲电作击流操冲电泄漏电流爬电比距HY5WZ-51/134355140.87340013415411420305、箱式变电站箱体要求7. 箱体结构的总体要求8. 1.l户外运行，要求抗冲击能力强，防盗、防破坏能力强；9. 1.2防锈能力强，标准20年不生锈；10. 1.3外形美观、大方、协调；11. 1.4双层、密封箱体，防尘、防潮、防凝露；12. 1.5体积小，结构紧凑；4.1 整体结构要求1）箱体采用撬装式结构，箱变内部采用钢板及阻燃绝缘隔板严格分成各个隔室,各个隔室之间的防护等级为IP2Xo2）箱体的底架部件由型钢（槽钢或角钢）焊接而成，框架及门采用优质冷轧钢板，框架、门和顶盖钢板厚度不得小于2.5mm,门板内部填充物采用建设部许可聚氨酯防火保温材料,确保整个箱式变电站的保温和防火性能。3）箱变所有锁盒采用户外铝合金锁盒并配置工程塑料电力专用锁。箱体金属构件应进行在25年内不锈蚀的防腐处理，箱变外壳采用冷轧钢板经热喷锌防腐或采用不锈钢板制作,金属材料喷涂前必须经过喷砂处理，以增强防腐层的附着力，并均匀一致。4）为确保箱变的高低压、自动化、变压器等设备的可靠运行，并实现、防尘、防潮、防凝露。箱体密封采用三元乙丙材料制作的密封条，是长寿命、高弹性产品，高压和低压的进出线电缆孔采用方便于密封的敲落孔，并在箱变内随机配置敲落孔用密封胶圈。5）设计的外壳形状应不易积尘、积水，箱体顶盖应有明显散水坡度，不应小于5°,顶盖边沿应设有滴水沿，防止雨水回流进入箱体。箱体制作尽可能少用外露紧固件，以免螺钉穿通外壳使水导入壳内；对穿通外壳的孔，均应采取相应的密封措施，若实在无法避免使用外露紧固件，则必须选用不锈钢紧固件，防止紧固件生锈；6）外壳的门板和框架若采用钱链联结，应将锐链设计在外壳的内侧，制成暗钱链。门板安装钱链和门轴等活动部件必须采用不锈钢材料制作，保证在箱变的使用年限内，该活动处不生锈；7）外壳防护等级IP54,防水、防震、防腐、防尘、防火及防电燃。8）箱体骨架为焊接式，内部开关柜与箱变外壳整体框架为一体式焊接，骨架采用型钢焊接，应有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损伤。箱变内开关柜不会因起吊运输造成的变形影响开关、隔离等设备的操作、运行。9）箱体设足够的自然通风和隔热，保证产品在一般周围空气温度下运行时所有电器设备的温度不超过其最大允许温度。10）箱体外观色彩大方、协调、无光污染，内部色彩要与箱变内部安装的电器设备颜色相协调。11）高压及低压箱体内采用加热及温度、湿度自动控制装置，应具有防止温度过低而使电气设施不能正常工作的措施和防止箱变内部凝露和结霜的措施；箱体内设驱潮装置，保证内部元件不发生凝露，各高低压柜体间隔、变压器柜内配备温湿度控制器、加热板。12）所有门应向外开，开启角度大于100°,并设置定位装置。门装有把手和暗锁，门的设计尺寸与所装设备的尺寸相配合。检修走廊的门应采用内外可方便开启的门锁，并具备防止内部有人时，门锁锁死的功能，通道门设门控自动开闭的照明设施。13）通道照明和事故照明：检修走廊内设置通道照明灯，照明灯必须采用防爆日光灯，并保证足够的照度，方便箱变内部的检修和试验，每台体检修走廊两端分别设置事故照明，并在全站停电的情况下能够自动启动，保证检修走廊内的事故照明。单元柜内设检修照明灯，并在操作面板上设置开关，以供检修时使用。14）箱式变电站的箱体底架上应设专用接地导体，该接地导体上应设有与接地网相连接的固定接地端子，与箱式变电站内各设备接地和保护接地相连，并应有明显的接地标志。接地端子为直径不小于12mm的铜质螺栓。箱式变电站的金属骨架，高配电装置、低配电装置和变压器室的金属支架均应有符合技术条件的接地端子，并与专用接地导体可靠地连接在一起。箱式变电站每台箱体的底架外部应至少设有4个明显的接地点，该接地点应采用铜板与可靠底架焊接，并配有直径不小于12mm的铜质螺栓，以便现场进行箱体与基础接地网的连接。15）高低压箱体同时具有高温和高湿排风装置，在高低压室内温度高于50、相对湿度高于80%,变压器室内温度高于66C时，将自动启动排风装置，确保高低压、变压器、尤其是自动化设备可靠运行，温湿度控制器的返回门限为启动值一6；16）解决好箱变密封和自动排风的矛盾，排风要进行防尘处理，防尘网应方便拆装和清晰;17）排风的风机采用进口、长寿命、免维护轴流式风机；风机的数量应满足排风和除湿的要求；18）箱体的隔温和密封措施必须说明，并提供在夏季和冬季箱体内温度变化的试验报告；19）在箱式变电站的每台箱体内部各安装两套自动烟感系统，烟感传感器安装在箱体的顶部，烟感信号同变电站自动化系统相连，并通过保护装置将箱变内的烟感信号传入主站，可及早发现火情，防止事故的扩大；20）空调：为确保箱体内温度，在35kV每台箱体内各装设2台不小于1.5匹自动控温冷暖空调，空调的安装必须满足美观、防盗、防尘、排水要求，不得将室外机简单悬挂在箱体外部，空调采用海尔、格力、海信等国内名牌产品。6.质量保证和试验6.1质量保证6.1.1自需方设备投运后验收之日起一年内免费维修，终身保修。6.1.2需方难以处理的装置故障、缺陷等，由卖方在接到通知时起24小时内赶到现场处理。6.1.3供方应根据需方要求到现场安装、调试，负责运行培训及解决设备所有的技术问题,使设备具备投运条件。6.1.4设备交货时，附出厂试验报告、质量合格证、随机图纸和资料四套。6.2试验6.2.1出厂试验每台装置出厂前必须由制造厂的检验部门进行出厂试验，出厂试验在正常试验条件进行。8. 2.2现场试验现场安装完毕，装置应进行现场试验（调试）。详细内容依据厂家提供的现场试验（调试）大纲进行。8.试验8.1 出厂试验供货产品必须经制造厂商进行出厂试验，并附有满足国家出厂试验标准的测量数据和文件。1）35kV箱式变电站应通过系列出厂试验：a）工频耐压试验b）绝缘试验c）接触电阻测试d）功能试验e）接线正确性检验f）外观检验g）配件装箱检验2）电力变压器应通过下列型式试验：a）绝缘电阻测量；b）电压比测量及电压矢量关系的校订；C）阻抗电压（主分接）、短路阻抗及负载损耗的测量；d）空载损耗及空载电流的测量；e）绝缘特性（绝缘电阻，吸收比，介质损失角正切值）的测定；f）绝缘试验（GB1904.3电力变压器绝缘水平和绝缘试验）。8. 2现场试验现场试验由招标方执行，箱变厂家提供技术支持。1）箱式变电站在现场安装后，应进行整组现场调试，试验包括进出线接口的现场试验。2）箱变厂家应提供现场试验方法、试验步骤、试验内容。3）试验费用由招标方负责。8. 3出厂检验1）招标方人员根据合同规定赴供货商工厂进行合同货物的检验，箱变厂家应予以配合，检查内容包括，但不限于此:a）原材料、器材的检验：抽检b）制造过程的检验2）招标方根据以下图纸和文件数据进行检查与验收：a）设备基本技术条件；b）“技术规格书”中规定的技术要求和技术标准；c）设计联络中双方确定引用的技术标准；d）设计联络中双方确认的图纸、数据、技术文件；e）在执行合同过程中已经确认更改的部分；f）其它一些经双方签字确认的备忘录。3）箱变厂家提供的设备和主要附件（包括国外厂家提供的）均需提供产品合格证和出厂试验报告。8.4现场检验检查内容包括如下，但不仅限于此：1）按照合同供货范围的设备数量进行检查；2）设备外观；3）附件。9、铭牌和标志9.1铭牌变电站主要单元设备如高压开关设备（含断路器、操动机构、保护及控制设备）、低压开关设备（含断路器、隔离开关、电流互感器、电压互感器等）均应有铭牌。每台设备应具有耐久清晰的铭牌。铭牌至少用中英文表示下述内容；D制造厂名称或商标；2）型号（包括接线方案编号）、名称、制造日期和出厂编号；3）主要的额定参数：额定电压、额定电流、额定热稳定电流和时间、额定动稳定电流、绝缘电压；4）防护等级；5）出厂日期。9.2标识1）设备应有永久性的同时使用中英文两种文字的标识牌，各接线端子都应标示明确，二次回路端子使用阿拉伯数字表明回路即端子的编号。这些编号应于所提供的图纸相一致，接地用端子应特别标识明确。CT的适当处应有简明的警告标志，说明二次回路在运行中不许开路。2）所有操作电键、按钮、阀门、手柄、断路器的机械应急分闸装置等都应有明确的、永久性的标志，并表明其操作方向。所有仪表应有文字表明其用途，所有信号灯、信号装置除必要的颜色区别外，还应有文字说明其动作含义。二包、IoKV箱体及开关柜1、IoKV箱体及开关柜技术要求第一节货物需求一览表序号名称数量交货期1IOKV预装式箱变（含开关柜28台）2套包括：1.1IOKV进线柜（配:VBG-12）4台1.2母联及隔离柜（配：VBG-12）2台1.3出线柜（配：VBG-12）14台1.4所用控制柜2台1.5PT柜2台1.6成套柜间连接母线桥2随机技术资料6套电子板一套第二节技术规格*1、IOKV开关柜箱体：材料：优质复合彩钢板21.2mm厚体积：长（约11米）*宽（约3.8米）*高（3.1米）壁厚15cm。11:每个开关柜后部开检修门，以便进入开关柜内，以及直接进入IOKV室的正门。2、执行相关标准：1、GB3906-913-35KV交流金属封闭开关设备2、GB2706-89交流高压电器动热稳定试验方法3、GB763-90交流高压电器在长期工作时的发热4、GB311.1-97高压输变电设备的绝缘配合5、GB1985-89交流高压隔离开关和接地开关6、DL403-91G0-35KV真空断路器的技术条件7、GBl7467-98高压/低压预装式变电站3、使用环境条件3.1、 安装地点：室外3.2、 使用环境条件：A、最高温度+40,最低温度-20；箱内温度+5+40,最大日温差25o日照0.1WcLB、机械应力：抗风压700Pa;风速：35ms;地震：水平加速度0.m/s?;垂直加速度0.2ms2°覆冰厚度：20mm;面板、门、通风窗能耐受外部机械外力（能量20J）的冲击；顶部负荷最小应达2500N112（竖立负荷或其它负荷）；C、海拔高度：1500m；相对湿度：日平均值95%,月平均值V90虬D、安装场所：无剧烈机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃。3.3、 箱体能防水、防火、防风沙，污秽等级适用于IV类，防护等级IP43。4、箱式变电站基本技术参数41、箱体结构：箱体底盘采用槽钢焊接，装有起吊吊环，整体吊运；并留有接地干线引至室外接地的装置。箱体侧壁用复合彩钢板内有槽钢骨架，箱体顶盖上部采用带防水凹凸槽的优质彩钢板制作，以保证无渗（漏）水现象；下部为角钢支架以保证顶盖的机械强度，顶盖整体为活盖并起脊（斜度。25D,以保证无积水现象；四周宽出侧壁各200mm。所有门框采用汽车专用密封条，以防渗雨。箱体采用自然通风，箱体照明采用嵌入式顶装饰灯，开关暗式安装；4.2、 箱内开关柜的布置为双列排布，中间留走廊（IoOoInm以上），以便检修及操作。*4.3、IOKV开关柜型号为：XGN2-12；配VBG-12空断路器。4.4、 接地母线最少用两根接地线与接地网连接4.4电缆室：电缆室应位于柜体后下部，电缆室电缆接入高度270OnInb在电缆室内底部应配制开缝可卸的不锈钢板，以确保现场施工方便。5、IoKV高压开关柜技术条件*5.1、柜内主要元器件序号名称型号1隔离开关GN30-1012502断路器VBG12电气保持3电流互感器LZZBJ9-100.2/0,5/10P4电压互感器JDZXF14-100.2/0.5/10P5熔断器FUR6变压器SC(B)10-5010/0.4KVY/ynO7馈线保护采南自、西瑞、四方（见综自保）8零序互感器消弧装置厂家提供9微机消谐装置2台*5.2、整柜参数: 额定电压：12KV； 开关柜额定电流：进线柜及母联柜为250OA,出线柜为125OA 额定短路开断电流：31.5KA； 额定短路关合电流：80kA（峰值）； 4S热稳定电流：31.5KA； 额定动稳定电流：40KA； 开关柜功能：接受和分配电能，并具有“五防”闭锁功能； 母线系统：单母线分段;。 防护等级：外壳防护等级为关门状态IP4X,开门状态时的护等级IP2X； 柜与柜之间的主母线连接处，应安装绝缘套管，防止母线故障时，影响相邻柜的安全。 操作机构额定电源电压：直流220v； 开关柜应装设后门，便于检修试验；并且门应开启灵活，开启角度不小于90°,在开启过程中不应使电器受到碰撞或损坏漆膜。 操作机构：弹簧储能式改进完善化产品； IoKV真空断路器回路配备过电压吸收装置，防止操作过电压；并配有TBP-B-12.7F/150过电压保护器。 加热器：AC220V(交流) 照明：AC220V 柜体颜色：计算机灰*5.3、柜内其它主要设备参数：5.3.1、真空断路器：VBG12(3AH,VD4)额定电流：1250A、2000A额定短路开断电流：31.5KA短路关合电流：80KA额定操作顺序：分-0.3S-合分-18OS-合分分、合闸时间：50ms100ms机械寿命：10000次额定短路电流开断次数：250次*5.3.2、断路器操作机构的主要参数：断路器：VBG12/P机构形式：配套操作机构操作电源电压：DC220V合闸：80%110%操作电源电压变动范围内可靠动作分闸：65%120%操作电源电压变动范围内可靠动作在30%额定电压下不分闸辅助开关：常闭、常开接点各4个*5.3.3、电流互感器：采用环氧浇注型，按图纸要求配置（厂家：保定互感器厂，大连第二互感器厂，鲁能泰山）额定电流比：按图纸要求配置准确度等级:0.2/0.5/10P15额定容量：10V15V30VA5.3.5,接地开关：带有分、合闸位置指示器、直测纲化玻璃窗加螺栓固定。*5.3.6电压互感器：（厂家：保定互感器厂，大连第二互感器厂，鲁能泰山）采用环氧浇注型，单相式电压互感器,其额定参数应与开关柜额定参数一致。a）型号：JDZX9-12b） 额定电压比：10/3/0.l30.1/3kVc） 额定输出：50IooVA0.5/6P级d）励磁特性：要求有较高的饱和点，在1.2倍额定电压时不饱和。e）局部放电水平：在1.2X12kV局部放电测量电压下，电压互感器相对地局部放电量W50PC。6.高压开关柜主要技术要求：（参照供电系统图）6.1 开关柜结构* 6.1.1.开关柜的防护等级为：外壳IP4X,断路器室门打开时为IP2X* 6.L2.柜体采用2mm敷铝锌钢板*6.1.3.开关柜应有可靠的机械或电气防误操作的功能，即具有“五防”功能* 6.1.4.开关柜断路器辅助接点应与主触头同步，闭合应可靠牢固，断开应有足够的距离* 6.1.5.开关柜供方应考虑提供便于起吊的吊环* 6.1.6.开关柜内应设照明，照明灯的开关在柜门外，灯泡电压为220V,-相二线。* 6.1.7.开关柜内应配温、湿度控制器L2WK-D2(TH),加热器的电压为220V,150W,一相二线，由柜外开关控制加热器投入或切除。* 6.2断路器及其操作机构：6.2.1.电气操作的断路器均应有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时断路器的远方操作回路被闭锁；6.2.2.断路器的操作机构在任何状态下都可以电气和机械跳闸；6.2.3.所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线。6.2.4断路器的操作机构应具有无压释放保护。6. 2.5安装能显示断路器操作次数的计数器。该计数器与操作回路无电气联系，且不影响断路器的合分闸操作。* 6.3主母线及分支母线要求母线能承受连接在母线上最大等级的断路器关合电流所产生的电动力，母线型式：TMY-120X10o全部母线用热缩绝缘套管覆盖，即绝缘铜母线。* 6.4、控制回路接线控制信号和保护回路的连接线用铜线，最小截面不小于1.5平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面不小于2.5平方毫米。所有导线均应牢固地加紧，设备端子均有标字牌，对外引接电缆的端子均通过端子排，静态装置和强电二次回路的导线应尽量分开在不同导线槽内引接，每排留有20%的备用端子。每个端子只接一根导线，内部连线可以接两根导线。导线均选用交联聚乙烯绝缘，电压不小于50OV的铜绞线。* 6.5计量表计测量仪表采用三相三线式数字多功能复费率表。要求如下：除母线分段、消弧线圈及所用变外，进线及各回路均采用高精度威胜智能电度表实现各回路电量计量功能，采用0.5级多功能智能电子数字式电度表，进线以及馈出开关加装数字式电流表，PT加装数字式电压表4块，动力变两则加数字式电流表。* 6.6开关柜（设备）安装的变电站为无人值守站，各开关柜的控制、信号应能就地和远方操作。6.7微机保护装置分散安装。7、供方应提供下列设备质量证明书：、产品合格证、制造检验记录、材料合格证、电气试验报告（型式试验和出厂试验报告）8、技术文件及技术图纸：6套8.1、供方应提供IOKV开关柜设备使用说明书。8.2、供方应提供IOKV开关柜内配套设备的主要技术参数。8. 3、各开关柜的内部安装接线图9. 4、开关柜基础平面及剖面图10. 5、断路器所配操作机构二次接线图9、现场服务：在安装和调试过程中，厂家应派人到现场指导安装和配合施工10、保质期从运行之日起一年。三包、动态无功补偿装置一 .总则（思源，荣信）1 .投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。2 .投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。投标人提供的设备应符合招标文件所规定的要求。3 .投标人保证提供的产品符合安全、健康、环保标准的要求。投标人对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。招标人有权参加分包、外购设备的采购技术谈判，投标人和招标人协商，最终招标人确定分包厂家，但技术上由投标人负责归口协调。4 .本招标文件技术规范提出了对SvG的技术参数、性能、结构、试验等方面的技术要求。5 .本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。6 .如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。7 .本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。8 .若投标人所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由招标人确定。9 .本招标书中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。10 .在签订合同之后，招标人有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，投标人在设计上给予修改。具体项目由买卖双方共同商定。二 .标准和规范1 .合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。2 .除非合同另有规定，均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(Sl)标准，尚没有国际性标准的，可采用相应的生产国所采用的标准，但其技术等方面标准不得低于国家、电力行业对此的各种标准、法规、规定所提出的要求，当上述标准不一致时按高标准执行。3 .投标方提供的设备和配套件要符合以下最新版本的标准，但不局限于以下标准，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明外，合同期内有效的任何修正和补充都应包括在内。DL/T672-1999变电所电压无功调节控制装置订货技术条件DL/T597-1996低压无功补偿控制器订货技术条件GB/T 11920-2008电站电气部分集中控制设备及系统通用技术条件GB 1207-2006电磁式电压互感器SD 325-89电力系统电压和无功电力技术导则DL/T 840-2003高压并联电容器使用技术条件GB50227-2008并联电容器装置设计规范GB311.1-1997高压输变电设备的绝缘配合GB311.2-2002绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则GB311.3-2007绝缘配合第3部分：高压直流换流站绝缘配合程序GB/T 311.6-2005高电压测量标准空气间隙GB/T11024.2-2001标称电压IkV以上交流电力系统用并联电容器第2部分：耐久性试验JB/T8170-1995并联电容器用内部熔丝和内部过压力隔离器GB50227-2008并联电容器装置设计规范GB/T11024.1-2001标称电压IkV以上交流电力系统用并联电容漆第1部分：总则性能、试验和定额安全要求安装和运行导则JB7111-1993高压并联电容器装置DL/T 604-2009高压并联电容器装置使用技术条件JB/T 5346-1998串联电抗器GB 1985-2004高压交流隔离开关和接地开关DL/T 653-2009高压并联电容器用放电线圈使用技术条件DL/T 462-1992高压并联电容器用串联电抗器订货技术条件GB/T15166.4-2008高压交流熔断器第4部分：并联电容器外保护用熔断器DL/T620交流电气装置的过电压保护和绝缘配合GB/T11032-2000交流无间隙金属氧化物避雷器GB/T11024.1-2001放电器GB2900电工名词术语GB/T 311.2-2002绝缘配合第2部分：高压输变电设备的绝缘配合使用导则GB 5582高压电力设备外绝缘污秽等级GB/T 11022-1999高压开关设备和控制设备标准的共用技术要求GB1985交流高压隔离开关和接地开关GB 2536变压器油GB 5273-1985变压器、高压电器和套管的接线端子GB/T775.1-2006绝缘子试验方法第1部分:一般试验方法GB/T775.2-2003绝缘子试验方法 第2部分:电气试验方法GB/T775. 3-2006绝缘子试验方法第3部分:机械试验方法GB/T4109-2008交流电压高于1000V的绝缘套管GB 1094. 1-1996电力变压器第一部分总则GB 1094. 2-1996电力变压器第二部分温升GB1094.3-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2008电力变压器第5部分：承受短路的能力GB/T6451-2008油浸式电力变压器技术参数和要求JB/T10088-20046kV50OkV级电力变压器声级DL/T574-2010变压器分接开关运行维修导则GB/T13499-2002电力变压器应用导则GB/T12325-2008
