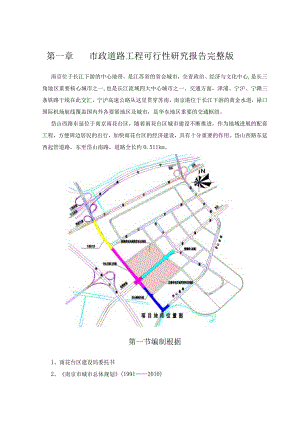

第一章市政道路工程可行性研究报告完整版南京位于长江下游的中心地带，是江苏省的省会城市，全省政治、经济与文化中心,是长三角地区重要核心城市之一,也是长江流域四大中心城市之一。交通方面，津浦、宁沪、宁赣三条铁路干线在此交汇，宁沪高速公路从这里贯穿苏南，南京港位于长江下游的黄金水道，禄口国际机场航线覆盖国内外各要紧地区及城市，是华东地区重要的交通枢纽。岱山西路东延位于南京雨花台区，随着雨花台区城市建设不断推进，作为地域进展的配套工程，方便周边居民的出行，加快雨花台区的经济建设，具有十分重要的作用。岱山西路东延西起管道路，东至岱山南路，道路全长约0.511km。第一节编制根据1、雨花台区建设局委托书2、南京市城市总体规划(19912010)3、南京市“十一五”规划纲要4、国家计委、建设部计投资（1993）530号文颁发的建设项目经济评价方法与参数第二节研究范围及过程一、研究范围岱山西路东延道路新建工程，起点位于管道路，终点与岱山南路相接。设计范围桩号K0+407.23K0+918.56,工程全长约0.51Iknb道路线形为直线型。二、研究过程我院于2009年5月同意雨花台区建设局关于岱山西路东延道路新建工程设计任务委托；2009年5月底，会同区有关部门对全线进行了初步踏勘；2009年6月上旬，向等有关部门进行了征询及资料收集工作；2009年6月，进行工可报告的编制工作。第三节要紧结论一、建设必要性1、实施岱山西路东延道路新建工程，对雨花台区地区的经济建设与区域进展是十分必要的，同时也是周边地块开发的前提与必要条件。2、道路东侧为在建的西善桥经济适用房项目地块，随着周边其他道路的相继建设,路网系统的进一步完善，可满足区域日益增长的交通量需求。3、道路西起管道路，东至岱山南路，周边另有天保立交、绿洲东路等现状道路，作为承担项目所在地块东西向要紧交通流的重要通道，岱山西路东延的建成对丰富路网结构，促进周边地块开发有着重要作用。二、要紧设计标准本工程为规划城市次干道。1设计车速：40kmho2、设计荷载：BZZ-100三、工程总体方案及道路工程1、本工程道路路线走向根据现状地形及规划红线确定，路线走向基本是东西向。2、规划路道路红线为35m。3、道路竖向设计道路纵断面设计的要紧操纵因素是周边地块的地坪标高与相交道路的标高。4、路面结构本次设计为道路新建工程。（1）机动车道路面结构：4cm细粒式沥青佐（AC13C）8cm中粒式沥青佐（AC20C）沥青透层30cm二灰碎石20cm石灰土（12%）机动车道路面结构总厚度为62cm。（2）非机动车道路面结构：4cm细粒式沥青佐（AC13C）6cm中粒式沥青佐（AC20C）沥青透层20cm二灰碎石20cm石灰土（12席）非机动车道路面结构总厚度为50cio沥青佐路面具有路面平整度较好、日照反射强度低、噪音小的优点，同时便于养护,本工程路面结构推荐使用沥青碎路面。（3）人行道路面结构IOcm细石佐（C15）15cm碎石垫层人行道路面结构总厚度为25cm。四、排水工程1、雨水工程(1)设计范围岱山西路东延道路新建工程全长约O.511kmo(2)设计标准a、暴雨强度公式：使用南京市的暴雨强度公式(ls ha)2989.3x(1+0.671IgP)(r+13.3)08b、设计暴雨重现期P=I年c、综合径流系数2=0.65d、降雨历时：t=t+mt2(min)m一延缓系数，2。匕一地面集水时间，道路使用IOmine、雨水设计流量Q=巾FqF汇水面积(ha)2、污水工程(1)设计范围岱山西路东延道路新建工程全长约0.511kmo(2)设计原则排水体制：使用雨、污分流的排水体制。管道系统布置尽量使用重力流形式，减少提升以节约能源。合理确定管网系统操纵点高程，避免因照顾个别操纵点而增加全线管网系统的埋深。五、绿化工程此次绿化设计工程范围为人行道行道树种植。六、照明工程1、设计范围岱山西路东延道路新建工程全长约0.51Ikmo2、设计标准按建设部城市道路照明设计标准(CJJ45-2006),确定本工程道路照明设计标准,本工程道路照明设计的标准为：车行道平均照度不低于I(HX,均匀度不低于0.35。七、工程投资估算工程总投资1100.26万元，其中建安工程费914.54万元。第二章现状评价及建设的必要性第一节路网及道路规划1、区域总体进展规划雨花台区基础设施完善，交通便利。华东地区最大的赛虹桥立交，长江三桥、地铁总站，已经开工建设的亚洲第一大站一一南京铁路南站等重要交通枢纽都位于此，京沪高速铁路穿越于此，使雨花台区成为连接华东、华中、华北、华南地区的重要交通枢纽。西善桥经济适用房项目地块北侧有宁芜公路与绕城高速，与宁芜铁路。地块西侧有快速路绕越公路。项目地块范围内要紧有岱山西路、管道路、岱山东路、岱山南路、岱山北路、岱山中路、天保立交一期等规划及现状道路。其中天保立交一期工程已经建设完成，岱山西路与管道路为在建工程，其他道路均为规划道路。岱山东路、岱山西路、岱山南路、与岱山北路四条城市次干道构成一个环行的路网，管道路与岱山中路分别是该地块南北向与东西向的要紧通道，一起承担着该地块要紧的交通流。另外,规划范围内一些支路将主干路与次干路串联起来，形成规划地块内成熟的道路网。管道路西接绿洲东路，向东经规划中的岱山东路后与宁芜公路相接，解决了该地块南北向的交通出行问题。岱山西路北接天保立交一期工程，经天保立交一期与绕城公路相接，通向市区及长江三桥方向。岱山东路向西与宁芜公路相接，与岱山西路一起解决了该地块东西向的交通出行问题。目前，岱山西路工程已建设至管道路南侧，但是与岱山南路之间还有约51Im没有实施。随着岱山西路东延的实施，周边路网系统的进一步完善，可满足区域日益增长的交通量需求，对丰富路网结构，促进周边地块开发有着重要作用。第二节道路现状评价岱山西路东延道路新建工程，起点位于管道路，终点与岱山南路相接。设计范围桩号K0+407.23K0+918.56,工程全长约0.511km。工程起点处现状有一个小山包，小山包的处理方法能够参照岱山西路工程中的处理方法实施。拟建场地北侧有一条现状小路与本工程相平行，道路拟建场地现状多为农田与少量房屋，道路整体走向为西高东低。工程范围内有几个较大鱼塘。第三节沿线建筑及工程地质一、沿线建筑道路东侧为在建的西善桥经济适用房项目地块。二、工程地质由于现阶段建设方未能提供道路沿线的地质情况，设计参照周边工程岱山西路与管道路的地质概况，参考进行设计。道路沿线工程地质状况初步判定较好。1、地形地貌：拟建路段位于雨花经济技术开发区内。属岗地前缘地貌单元。后经人类长期活动改造，原始景观已不复存在。沿线地势总体较为平坦，局部略有起伏。2、水、土的腐蚀性评价：按公路工程地质勘查规范(JTJ064-98)附录D,场区为湿润区，且有干湿交替作用，环境类别属11类。场区邻近无污染源，结合地区勘查经验，判别场区水、土对碎无结晶类、分解类、结晶分解复合类腐蚀。3、场地与地基的地震效应:场地地震设防烈度为7度,设计基本地震加速度为0.1g,地震分组为第一组。设计按近震考虑。场地土体分布较稳固，总体强度较高，场地属抗震有利地段。4、地基土评价：场地属岗地地貌单元，地层分布较平稳，但土质较差。1层为人类近期活动推填，非均质，低强度；3-2层粉质黏土，中等压缩性，中等强度；3-3层粉质黏土，中等压缩性，高强度。第四节交通量预测一、预测特征年根据城市道路设计规范的规定，城市次干道交通量达到饱与状态的设计年限为15年。岱山西路东延预测特征年2009年、2014年、2019年、与2024年的交通量。二、出行分析交通建设对土地利用有导向作用，交通设施沿线的土地开发利用通常特殊活跃。伴随交通设施建设，土地逐步开发，工厂、学校、机关、住宅小区、商业中心等都是重要的发生源，导致交通量的迅速增加。因此，土地性质的变化，更可能成为交通量长期诱发的原因。根据出行对象的不一致，能够将出行分为两大类：生活类出行与生产类出行。生活类出行要紧指人们为满足一定的生活需求而在不一致地点之间的移动，要紧发生在城市范围内，活动对象是人，比如按不一致的出行目的可分为上学、工作、购物娱乐、旅游等。生产类出行，要紧指在生产活动过程中，因生产需要而使货物在不一致地点之间的移动。此类出行的对象是货物，即”物”的流淌，其发生的范围也较广。随着对环境问题的日益关注，工业区逐步从城市工商混合区中分离，集中到城市外缘，要紧集中到公路网上。生活类出行需求的增加来源于生活便利性的加大，生产类出行的增加源于生产活动的增加。岱山西路东延沿线规划要紧为住宅，其出行为生产类出行及生活类出行皆有。三、远景交通量构成道路的远景交通量通常由下列三部分构成：趋势型交通量：指现有交通量按其固有的进展规律，自然增长的交通量。诱增型交通量：指拟建道路通车后，由于时空距离的变化，导致区内产业结构的调整及相互依靠关系的变化而诱发的交通量。转移交通量：指拟建道路通车后，从其他道路及由于竞争关系而从其他交通运输方式转移过来的交通量。四、交通量预测结果由于工作周期较紧，本次设计中未进行交通量的预测。道路北起管道路，南至岱山南路，周边另有天保立交、绿洲东路等道路，作为承担着地块中东西向要紧交通流的重要通道，道路等级确定为城市次干道。现状天保立交与在建的岱山西路均为双向四车道，道路两侧周边地块规划为二类住宅，作为岱山西路东延段，道路交通流量要紧来源于将来地块内的小区内车辆。在保证满足交通需求的前提下，根据现状岱山西路断面与岱山西路东延规划断面确定车道数位双向四车道。第五节建设的必要性一、实施岱山西路东延道路新建工程，对雨花台区地区的经济建设与区域进展是十分必要的，同时也是周边地块开发的前提与必要条件。随着经济建设的快速进展，作为经济建设进展的基础设施，在道路建设上，尽管近年来取得较大的进展，但同地区国民经济进展状况相比，仍远不能习惯其进展需求。今后几年中，南京市经济仍将持续高速进展，区域性的交通需求与与市中心交通联系需求也必将随经济的进展而大大增强。因此，进一步建设与改善交通基础设施，实施岱山西路东延对雨花台区的地区建设与进展与国民经济的持续高速增长是十分必要的。二、道路东侧为在建的西善桥经济适用房项目地块，随着周边其他道路的相继建设,路网系统的进一步完善，可满足区域日益增长的交通量需求。岱山西路与管道路的相继建设，解决了西善桥经济适用房项目地块内居民的出行问题。但是，西善桥经济适用房项目地块东侧地块内居民的出行问题仍然没有解决。该地块与岱山西路之间尚需修建一段道路来解决这个问题。随着岱山西路东延的实施，该地块内的居民能够通过岱山西路东延出行，解决了该地块居民的出行问题。随着周边地块的逐步开发，道路建设的不断推进，路网系统将逐步完善。三、区域内地块的开发，企业入住、住宅建设等使得区域内交通流量激增。岱山西路东延与周边其他道路的相继建设，路网系统的进一步完善，可满足区域日益增长的交通量需求。随着国民经济的进展，人民生活水平日益提高，岱山西路东延周边生活区内私家车等交通工具数量将迅速增长，交通量不断加大。交通量的加大将给道路交通带来巨大压力，为方便居民的出行，工厂、企业生产物资的运输便利，路网的完善是必要的，因此岱山西路东延的建设将进一步完善道路路网，满足交通量的需求。第三章建设规模及标准第一节设计原则1、在雨花台区近期建设规划思想指导下，以雨花台区近期建设规划为根据，并以道路沿线地块规划与进展相协调，使工程既要满足南京市总体大交通的需求，更要为地区的开发进展制造有利条件。2、工程方案应能满足交通进展需求，并做到功能上适用、技术上可行、经济上合理，以取得最佳的投资效果。3、工程方案要有超前意识，要与周边地区形成“倒反差”，要方便人民生活，但又要节约投资，降低建设费用。4、坚持科学态度，积极使用新工艺、新技术、新材料，以使工程的建设尽可能多地反映技术上的先进性。5、注意道路景观，使道路布局、绿化与沿线建筑与谐美观。6、工程方案应尽可能满足快速施工要求，并在施工期间尽可能减少对交通的影响。第二节使用规范及标准一、使用规范城市道路设计规范(CJJ37-90)城市道路与建筑物无障碍设计规范(JGJ50-2001)公路路基设计规范(JTGD30-2004)公路沥青路面设计规范(JTGD50-2006)道路交通标志标线(GB5768-1999)城市道路照明设计标准(CJJ45-2006)城市工程管线综合规划规范(GB50289-98)城市排水工程规划规范(GB50138-2000)室外排水设计规范(GB50014-2006)城市工程管线综合规划规范(GB50289-98)给水排水制图标准（GB/T50106-2001）二、技术标准根据雨花台区近期建设规划，岱山西路东延规划等级为城市次干道。1、设计车速:40kmho2、设计荷载：BZZ-1003、车行道宽度：机动车道3.5m,交叉口进口车道最小宽度3.25m,路缘带0.254、抗震设计标准按地震基本烈度7度设防。5、排水暴雨重现期：P=I年综合迳流系数：=.656、其余设计技术标准应满足下列有关规范要求。道路类别城市道路道路等级城市次干道计算行车速度（km/h）40平面线形设超高推荐半径（m）150不设超高最小半径（In）300缓与曲线最小长度（In）35纵断面线形最小竖曲线半径凸形（通常值）（m）600（极限值）（m）400凹形（通常值）（m）700（极限值）（In）450最小竖曲线长度（m）35最大纵坡（%）6最小纵坡（）0.3最小坡长（m）110最大超高值（%）4.5道路净高（In）横断面每条机动车道宽度（m）3.5车行道横坡（）2人行道横坡（）1.5荷载标准BZZ-100第三节路线总体方案的基本考虑根据交通进展需求趋势、分布特点、规模及道路线路走向特点，道路两侧地块开发规划、建筑物等分布等各方面综合情况，并根据本工程总体设计原则及技术标准，对本工程的总体设计规模等有下列基本考虑：1、根据道路规划，规划路西起管道路，东至岱山南路，周边另有天保立交、绿洲东路等道路，作为承担着地块东西向要紧交通流的重要通道，规划路道路红线宽度为35m,全线布置双向四车道，道路断面布置使用四块板形式。2、从各交叉口的未来交通需求上来看，各交叉口均按平交口处理。3、在道路设计路中心线的线形标准操纵上，以设计车速为40kmh的城市次干道标准为线形布设操纵标准。第四章道路工程设计第一节要紧设计标准岱山西路东延道路新建工程，起点位于岱山西路与管道路交叉口，终点与岱山南路相接。设计全长约0.511km。一、道路性质及等级：按城市次干道标准实施。二、设计规范(或者标准)城市道路设计规范(CJJ37-90)城市道路与建筑物无障碍设计规范(JGJ50-2001)公路路基设计规范(JTGD30-2004)公路沥青路面设计规范(JTGD50-2006)道路交通标志标线(GB5768-1999)三、要紧技术标准内容单位指标使用值计算行车速度Km/h4040最大超高横坡度%2无最大纵坡度(推荐值)%61纵坡坡段最小长度m110200凸形竖曲线通常最小半径m6004800凸形竖曲线极限最小半径m400一凹形竖曲线通常最小半径m7004000凹形竖曲线极限最小半径m450一竖曲线最小长度m3552.07第二节道路平面线形设计本工程为规划城市次干道，道路线形根据道路规划红线图确定，道路西起管道路，东至岱山南路，周边另有天保立交、绿洲东路等道路，作为承担着地块中东西向要紧交通流的重要通道，岱山西路东延的建成对丰富路网结构，促进周边地块开发有着重要作用。本次设计范围桩号K0+407.23K0+918.56,工程全长约O.511km。道路线形为直线型。第三节道路竖向设计道路纵断面设计应综合根据道路沿线地形起伏，结合道路两侧场坪标高，确定合理的道路纵断面，力求行车安全、舒适、线形缓顺。同时，尽量考虑土方平衡，避免大填大挖，减少土方工程数量。岱山西路东延设计起终点分别与管道路、岱山南路相接，沿线地势西高东低。起点管道路与岱山西路交叉口桩号K0+407.23,标高H=22.34m0终点处岱山南路桩号为K0+918.56,规划标高H=20m.由于道路两侧为待开发地块，因此，纵断面设计时考虑尽快将标高降至地块标高，以利于道路与两侧地块标高衔接，降低地块开发成本，同时减少道路土方工程量。本次设计0.93%纵坡与岱山南路相接，纵断面设计最小纵坡坡度0.3乐以利于道路排水。道路纵断面设计详见道路纵断面设计图。标准横断面（推荐方案）第四节横断面布置道路规划红线为35米。推荐方案：作为岱山西路的东延段，考虑断面的统一性，道路标准横断面沿用已建的岱山西路横断面布置形式。具体布置如下：3m（人行道）+4.5m（非机动车道）+1.5m（侧分带）+7.5m（机动行道）+2m（中分带）+7.5m（机动行道）+1.5m（侧分带）+4.5m（非机动车道）+3m（人行道）=35m断面布置为双向四车道，使用绿化带分隔机动车道与非机动车道,使机动车与非机动车分行，提高机动车与非机动车的通行能力，保证车辆的行驶安全。Iz5V比较方案：具体布置如下：4m（人行道）+L5m（绿化带）+Ilm（车行道）+2m（中分带）+Ilm（车行道）+L5m（绿化带）+4m（人行道）=35m断面布置为双向四车道，机非混行，能够使用标线或者隔离栏杆分离机动车与非机动车，保证车辆的行驶安全。标准横断面（比较方案）推荐方案与比较方案均设置了中央分隔带，增强了景观的效果。同时，分隔带起到隔离对向车流的作用，提高了机动车的行驶能力，保证了车辆的行驶安全。作为岱山西路的东延段，推荐方案考虑到断面的统一性，使用与岱山西路相同的横断面形式。推荐方案使用绿化带分隔机动车道与非机动车道,使机动车与非机动车分行，提高机动车与非机动车的通行能力，保证车辆的行驶安全。比较方案中使用机非混行，为保证车辆的行驶安全，能够使用标线或者隔离栏杆分离机动车与非机动车。但是若使用隔离栏杆分离机动车与非机动车，隔离栏杆需要后期的养护与清洁。若使用标线分离机动车与非机动车，会有一定的安全隐患。推荐方案与比较方案都能满足道路的通行要求，考虑到道路的景观效果、绿化面积与道路的安全性，建议使用推荐方案的断面形式。第五节交叉口设计道路起终点分别与管道路、岱山南路相接。交叉口的合理设计，能够保证在一个信号灯周期内通过尽可能多的车辆，缩短车辆通过交叉口的时间，避免出现交通拥堵现象。本工程与规划支路相交时，在交叉口范围内拓宽红线，单独拓宽出左转或者右转车道，并辅以信号灯操纵交通使交叉口车辆有序安全通行，从而提高交叉口通行能力。规划一路规划道路等级为规划支路，在本次设计时不考虑拓宽红线。交叉口的具体设计见下图。岱山西路东延一规划一路交叉口示意图本工程与规划次干道（岱山南路）相交时，在交叉口范围内考虑实际车辆通行的需要，在交叉口范围内拓宽红线，岱山西路东延单独渠化出一个左转车道，岱山南路单独拓宽出一个右转车道。规划二路为道路等级为规划支路，在交叉口范围内不考虑拓宽红线。设计时考虑结合交叉口渠化设置公交站台。交叉口的具体设计见下图。岱山西路东延一岱山南路交叉口示意图第六节路基路面设计一、路基设计道路路基通常路段使用素土填筑，路基应分层铺筑，均匀压实。路基压实度标准使用重型击实标准，应符合下表规定。路基压实度重型标准填挖类型路面底面下列深度(Cin)压实度(%)上路床0-3095填方路下路床30-80295基上路堤80-15094下路堤150下列292零填及路堑路床0-30,9530-80295由于缺少道路沿线地质资料，根据岱山西路、管道路与周边道路的设计与使用经验，本次设计暂定对道路全线路槽底60Cm范围内进行浅层路基加固处理，使用6%灰土分三层填筑压实，下阶段设计将根据地质情况确定合理的路基处理方式。路基加固设计详见路基加固设计图。道路沿线浜塘部分，应清除淤泥，回填6&灰土至路基加固层底。水塘部分施工前务必先围堰再抽水清淤，淤泥深度在1.5m范围以内务必将淤泥全部清除，淤泥深度超过1.5m时，L5m以上的淤泥务必清除，下列部分能够使用抛石挤淤，或者继续清除全部淤泥，根据现场情况具体确定。清淤处理后。边坡素土按1：L5挖成台阶，浜底铺砾石砂，平均厚度操纵在30Cin左右并压平、挤密与稳固。砾石砂铺压后，塘内即可摊铺土工布。要求质量不小于400g112,可使用透水性土工布，摊铺搭接宽度为50Cnb士工布下料时应考虑包裹至路基边线，并有Inl压边，之后用石灰改良土填至路槽底。在摊铺过程中应做好排水工作，严禁在水中摊铺与压实。二、路面结构由于本工程是岱山西路的延伸段，设计使用与岱山西路相同的路面结构形式。（1）机动车道路面结构：4cm细粒式沥青碎（AC1308cm中粒式沥青碎（AC200沥青透层30cm二灰碎石20cm石灰土（12%）机动车道路面结构总厚度为62cmo（2）非机动车道路面结构：4cm细粒式沥青碎（AC-13C）6cm中粒式沥青碎（AC-20C）沥青透层20cm二灰碎石20cm石灰土（12%）非机动车道路面结构总厚度为50cmo沥青佐路面具有路面平整度较好、日照反射强度低、噪音小的优点，同时便于养护,本工程路面结构推荐使用沥青碎路面。（3）人行道路面结构IOcm细石佐（C15）15cm碎石垫层人行道路面结构总厚度为25Cm第七节道路附属设施一、道路侧平石使用预制水泥碎侧平石，人行道板使用细石碎。人行道上需设置盲道板，交叉口设置缘石坡道（残疾人坡道）。二、道路排水拟使用单篦型进水口型式。三、结合交叉口做好公交站台的设置。四、考虑到道路周边地块尚未开发，道路设计时应做好预留管线的设置。第五章排水工程第一节雨水工程一、设计范围南京市雨花台区岱山西路东延道路新建工程全长约O.511k11)o二、排水设计标准1、暴雨重现期：P二I年2、综合径流系数：中二0.65。U小阳前八T2989.3×(l+0.671IgP)八/u3、暴雨强度公式：q=fts6(lsha)G+13.3)084降水历时：t=t+mt2起始管道地面集水时间：t尸10分钟mMZ2.05、塑料管道粗糙系数：n=0.01钢筋碎管管道粗糙系数：n=0.014三、设计方案道路全线铺设De500-d800雨水管。四、管材雨水管道：WDe600选用HDPE管道，2d800选用钢筋碎管道。道路上雨水口连管使用UPVC加筋管，管径为De300mmo五、施工方法结合道路改造，本工程雨水管道全线使用开槽埋管施工方法。六、工程量道路全线雨水管长度约0.98kmo第二节污水工程一、设计范围南京市雨花台区岱山西路东延道路新建工程全长约O.511km。二、设计原则1、排水体制根据规划，本工程范围内排水体制使用雨、污分流的排水体制。2、管道系统布置遵循规划，结合区域地形趋势进行管网系统布置。优化管网系统水力计算，尽量减小管道埋深，且尽量使用重力流形式，减少提升以节约能源。3、操纵点高程操纵根据道路竖向规划，合理确定管网系统操纵点高程，避免因照顾个别操纵点而增加全线管网系统的埋深。4、管内流速与充满度操纵重力流污水管道按非满流计算，且管道最大设计充满度符合国家规范要求，在设计充满度下操纵管内最小设计流速为0.6mso5、管材及施工排水管道管材使用经济有用的管材，管道施工通常考虑使用开槽埋管施工方法。三、设计方案道路全线铺设De400污水管。四、管材管材选用De400HDPE管。五、施工方法结合道路改造，本工程污水管道全线使用开槽埋管施工方法。六、工程量道路全线污水管长度约0.5kmo第六章管线综合设计一、管线构成本工程管线工程包含下列类别：给水管道、雨水管道、污水管道、电力管道、电信管道、路灯与燃气管道，其中电信管道包含有线电视等信息管道。二、平面综合各类管线的平面布置除务必遵守有关的技术规范外，还要考虑到地方的习惯做法,遵循规划并结合道路横断面设计，确定各类管线平面位置如下：由路东至路西依次为：电力管道、路灯管、给水管道、污水管、雨水管、中压燃气管、低压燃气管、路灯管、通讯管道。各类管线之间的最小水平净距满足规范要求。本次道路管线综合横断面设计如下图：电力管水输水g雨水O污水。甬水zz'z1,z5- Z三、竖向综合1、工程管线交叉敷设时，自路面向下的排列顺序依次为：电力管、电信管、燃气管、给水管、雨水管及污水管。2、工程管线交叉时，各管线之间的最小垂直间距需满足规范要求；3、工程管线的最小覆土深度按下述原则选用： 电力管线管顶最小覆土深度O.7m； 路灯管线管顶最小覆土深度O.7米。 燃气管线管顶最小覆土深度L1叱 电信管线管顶最小覆土深度O7叱 给水管道管顶最小覆土深度1.1m； 雨、污水管操纵在以上管线下方，交叉时局部调整。4、工程管线垂直交叉时的避让原则： 压力管让重力自流管线； 可弯曲管线让不易弯曲管线； 分支管线让主干管线； 小管径管线让大管径管线。5、交叉点的标高待下阶段设计时予以进一步深化。第七章照明工程设计第一节照明设计标准按建设部城市道路照明设计标准CJJ45-2006,确定本工程道路照明设计标准，本工程道路照明设计的标准为：车行道平均照度不低于IOlx,均匀度不低于0.35。第二节道路照明设计道路照明须是夜间照明技术与环境结合的综合艺术，道路照明选用与周边环境相协调的灯具。灯具与灯杆造型须追求艺术与功能的珠联璧合，以使设置的路灯在完成夜间道路照明的同时，也能美化整条道路。为了使道路在白天、晚上更美观，道路照明灯具选定须与周边环境协调，以达到白天观景，晚上赏灯的效果。一、设计原则：1、道路照明光源使用高压钠灯。2、道路照明的平均照度为IOIX。3、灯具的防护等级IP65,安装方便灵活，应具抗腐蚀与抗震的要求。4、每套灯具配置电容补偿，补偿后单灯功率因数应不小于0.9。5、灯杆使用钢板弯制，表面以热镀锌喷塑工艺进行防腐处理，具有良好的抗大气腐蚀作用，可在较长时间内免保护。二、照明设计：道路照明考虑在侧分带布置双挑杆灯，分别照射车行道与人行道。光源为2x15OW高压钠灯，灯具离地高度10m；灯杆的布置间距约为35m,间隔布置。灯具要求使用截光型或者半截光型的灯具。布置应达到下列照明指标：平均维持照度不小于IOlx,照度均匀度为0.35o在交叉口、出入口、曲线路段、坡道等复杂路段适当加强照明亮度。在环形弯道上灯具沿曲线外侧单侧布置，间距也适当减小。三、照明配置系统的接线本工程供电干线均使用Yjv型五芯等截面电力电缆。为平衡三相负荷，灯具的接线顺序为：LI,L2,L3,L3,L2,LI的三相跳跃接线顺序。四、照明供电及操纵系统考虑低压供电半径的影响及供配电系统的经济性，在适当位置设置箱式变电站。高压电源均就近引自当地的供电网络。无功补偿：所有的路灯灯具均设单灯补偿，补偿后的功率因素达应到0.85以上。电能计量：在箱变低压侧预留电流互感器与电度表的位置。五、照明供电管道敷设灯电缆护套管预埋在防撞护栏内，在下穿车行道时应加穿镀锌钢管加以保护。电缆过街处设手孔井，沿线根据穿线需要设置小手孔井。六、接地系统灯具接地系统：道路照明工程使用TN-S系统，设专用PE线，金属灯柱接地端及所有电器设备外露可导电部分均应与PE线可靠联结，在每个回路的首末端做重复接地，要求接地电阻小于10欧姆。箱式变电站接地系统：箱式变电站接地装置使用镀锌角钢接地极，接地线使用镀锌扁钢。要求接地电阻小于4欧姆。第八章附属工程第一节交通标志、标线及信号设施一、根据本工程道路交通标志、标线及信号设施根据国家标准道路交通标志标线(GB5768-99)执行。二、交通标志交通标志是设置在道路沿线给予交通车辆行驶以警告、禁令、指示、导向等标示的交通管理设施。本工程交通标志尺寸确定如下：警告标志Z110Cln禁令标志巾100cm指示标志100cm指示标志使用中英文参照，汉字字高推荐为40cm。交通标志材料确定如下：标志板使用铝合金材料，板面使用定向反光材料。园形标志使用卷边固定，大型指路标志使用镶边加固，标志立杆使用钢管材料，涂以灰色。标志板与标志杆结构与构件，均须与本市现有交通标志一致，以保持良好的互换性，标志板的支承应根据所在位置的视线及标志板的结构选用单柱式、双柱式、悬臂式、F式、T式、门式与附着式等。三、道路标线道路标线是标示在道路上的明确车辆行驶路线的交通安全管理设施。要紧包含车道分界线、车道中心线、导流线、停车线、人行道路线、导向箭头等。中心线分为中心单实线与中心双黄线。中心单实线使用白色实线，线宽15Cnb颜色可使用黄色或者白色。双黄线使用黄色实线，宽度为50cm。车行分界线为白色虚线。线长2.0m,线距4.0m,线宽0.15m。导流线为倾斜的平行实线，线宽0.45m,间隔IOCnb导流线边界线为0.2Onl宽的白实线。停车线为白实线，线宽0.4m导向箭头为白色，长度5.Om人行横道路线颜色为白色，未设人行信号灯的路口或者路段为条线式，长度为5.Om,线宽为0.4m,间距6.0m。标线材料一板使用氯化橡胶型标线漆。要求能防滑，又要耐磨，清晰可见，而且便于施工。四、交通信号设施对道路上的一些要紧交叉口安装信号设施。全线信号设施包含信号机、信号灯、信号灯杆及基础、窖井、通讯管道、电缆等。信号灯选用JK-25型车行灯、人行灯或者左转箭头灯。信号灯杆选用巾159无缝钢管。弯杆JXW-2-200、直杆JXZ-450两种、灯杆基础使用钢筋混凝土预制件JXJ-MOo售井使用铸铁井JXG-76或者JXG-46两种。通讯管道两根、镀锌管，规格2.5英寸或者3英寸。检测器选用馈线RVVP2x48xO.2双芯屏敞扩套线，线圈使用FVNlx3.5/0.25腊克线。信号灯电缆使用RV4x48xO.2回芯电缆线,通信电缆使用HYA全塑电缆，规格为50对或者30对。第九章投资估算及资金筹措一、编制根据1、设计有关图纸及技术资料。2、市政工程可行性研究投资估算编制办法（试行）1996年3、全国市政工程投资估算指标1996年4、江苏省市政工程计价表20045、江苏省建设工程工程量清单计价项目指引6、南京市工程造价信息2009.4期二、要紧材料价格水泥305元/吨木材1599元/立方米钢材3550元/吨三、投资汇总工程名称：岱山西路东延道路新建工程序号工程或者费用名称估算金额（万元）数量单位技术经济指标（元）备注第一部分：建安工程费914.541道路工程701.561.1土方工程171.4947636m3361.2机动车道286.6713651m22101.3非机动车道57.754583m21261.4人行道20.973956m2531.5侧平石17.954488m40碎1.6路基处理129.0212902m31001.7浜塘处理17.711865m3952排水工程143.702.1雨水工程98.701316m7502.2污水工程45.00500m9003交通工程3.433.1标线3.43572.4m2604路灯工程36.004.1路灯36.0030盏120005绿化工程29.855.1行道树8.60189棵455法桐5.2绿化带21.252656m280第二部分：其他费用153.681设计费35.022勘探测量费10.063招投标代理费9.154招投管理及公证费1.105施工图审查费1.196建设单位管理费2.5%22.867监理费27.908概算审核费0.1%0.919工程决算审核费0.1%0.9110工程造价咨询费4.5711管线迁移、重置费30.00暂定12青苗补偿、绿化移植费10.00暂定第三部分：预留费用32.05预备费3%32.05工程总造价1100.26四、该工程建安费:914.54万元。第十章环境保护一、大气环境质量标准大气环境质量标准，根据GB3095-82中的有关内容列于下表。大气环境质量标准(GB3095-82)污染物名称浓度限值(毫克/标准立方米)取值时间一级标准二级标准三级标准氮氧化物日平均0.050.100.15任何一次0.100.150.30一氧化碳日平均4.004.006.00任何一次10.0010.0020.00第一节环保操纵岱山西路东延道路沿线要紧是软件企业的办公用房等，汽车尾气排放的污染因子,对沿线职工、动植物将有影响。而且影响程度与排放的浓度有
