某市政人行地下通道施工组织设计.docx

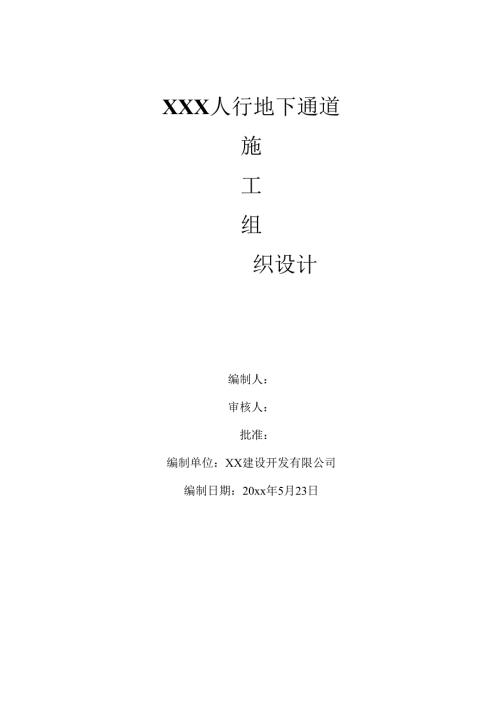

XXX人行地下通道施工组织设计编制人：审核人：批准：编制单位：XX建设开发有限公司编制日期：20xx年5月23日第一章、编制依据1第二章、工程概况1第三章、施工部署3第四章、施工准备14第五章、主要施工方法16一、交通导流方案17二、测量方案19三、降水方案23四、基坑支护24五、土方工程24六、土方回填24七、基底验槽26八、垫层26九、地下防水26十、钢筋工程34十一、模板工程44十二、混凝土工程51十三、砌筑工程54十四、脚手架工程58十五、装饰工程60十六、抹灰工程62十七、通道顶板装饰64十八、电器工程64十九、给排水工程68第六章、主要施工管理措施71第七章、主要经济技术指标113附件：1 .现场平面布置及交通导流图2 .施工进度计划表一、编制依据、原则、范围及说明1.1编制范围XXX人行地下通道结构、排水、电力工程，以及为本工程所必须的临时工程。1.2编制依据1.2.1招标文件及相关资料XXX人行地下通道招标文件、工程图纸。现场实地考察我单位的施工技术水平及管理水平和施工机械装备及能力。国家及交通部颁发的有关施工技术、环保、安全质量验收规范、标准、法规文件。1.2.2施工管理文件市文明施工管理规定。市市政基础设施工程资料管理规程。我单位的IS09001：2000质量管理体系。二、工程概况及工程特点2.1工程概况本工程为于XXX,通长50.45米，跨度为5.4米，是连接XXX与XXX的人行通道，同时为缓解该地的交通压力及XXX开发所引起的交通需求。本工程建筑面积为425.4m2主体结构为现浇钢筋混凝土剪力墙结构，结构设计使用年限为50年，抗震设防烈度为6度，建筑土地类别为III类，建筑抗震设防类别为丙类,结构安全等级为II级，防水等级为一级，抗渗等级为8S级。详见下表:建设单位：XX设计单位：XX建筑设计咨询有限公司施工单位：XX建设开发有限公司结建筑面积425.4m2结构主要类型钢筋混凝土结构构建筑层数地下一层防水等级一级概建筑类别二类建筑抗渗等级S8况耐火等级一级抗震设防烈度6度设计使用年限50年工期120天2.2工程重点、难点及主要对策1 ,本工程地处XXX路，交通流量较大且临近海边，地下水位较浅，在施工时降水、排水和交通导流是本工程的重点。主要对策：施工前编制合理的施工方案，把施工对交通的影响降到最低；施工前编制合理的交通导流方案，上报业主和交通管理部门审批，交通导改方案批准后实施，先施工人行通道主体结构，待主体结构施工完毕并恢复路面后再施工两侧的梯段部分。编制降水及旋喷桩专项施工方案，确保施工作业面环境干燥。2 .本工程施工时，结构底板和墙体距底板300mm处的施工缝的处理及该处的防水是本工程的难点。主要对策：在施工底板时先预埋止水钢板，钢板接茬处采用氤弧焊焊接，焊接接茬要严密。接茬处混凝土进行弹线、凿毛，浇筑防水混凝土并振捣密实，确保混凝土接茬质量。3 .搞好安全文明施工和环境保护工作主要对策：根据建委有关安全文明施工、环境保护和绿色施工的精神，针对地区的日照时间长及气温高的特点,在施工过程中设立专职洒水人员负责施工现场及现场出入口道路洒水工作，减少扬尘；我公司将投入骨干力量实施本工程的安全文明施工和环保工作，将重点做好环保工作和施工扰民问题。施工中要按标准做好施工区封闭围挡施工,减少施工噪音，降低环境污染，杜绝施工遗撒，防止扬尘，合理节约使用水、电，避免资源浪费。4 .本工程经历雨季，以季节性施工为重点本工程施工正赶上雨季并经历整个雨季，做好季节性施工是本工程的重点，尤其解决好雨期施工区域的排水工作。主要对策：安排好雨期施工，处理好雨期施工个要素的关系，技术保障措施要求考虑周全，现场措施及时、有效。完善施工区域及周边排水系统，确保汛期排水畅通。三、施工部署针对本工程的特点、难点、重点，结合我单位的施工特长、经验、技术、设备能力,按照系统工程进行总体规划。工期以周计划节点进行计划控制；质量以IS09001/2000质量保证体系实行全过程控制；安全以“安全第一、预防为主、常抓不懈”，保证交通安全和施工安全。施工技术以解决难点和重点工序施工为主要内容，加强质量管理。3.1总体施工顺序根据现场实际情况及工期要求，按照先“先准备、后开工”，“先地下、后地上”，“先主体、后围护:“先结构、后装修”，“先建筑、后设备”的施工原则进行部署。主体施工工序:施工准备一测量放线一旋喷桩施工一通道主体基坑开挖及验槽一防水工程一钢筋工程一模板工程一混凝土工程一土方回填恢复路基路面一设备安装一装饰装修的施工工序进行施工工序进行施工。3.2 工期目标我单位工期目标：计划于20xx年6月5日开工，20xx年10月5日完工，工期日历天数为120天。3.3 工程质量目标本工程的质量目标是：达到市市政工程质量验收标准的“合格”等级，实现过程精品控制，创市优工程。1.1 4安全生产目标严格按照国家安全制度和规定，达到“三无一杜绝”的目标，无重大机械设备事故、重大交通事故和火灾事故；无一次性直接损失在5万元以上的其他工程事故；杜绝因公死亡，轻伤率控制在3%。以内，争创市安全文明工地。1.5 文明施工目标以市建设工程现场文明施工管理办法及甲方有关安全文明要求为标准，工程弃渣、污水排放、机械噪音和扬尘控制及生活垃圾均按照文明施工和环保管理办法执行,创“文明工地”，为本单位赢得声誉，为业主增添光彩，为环保做出努力。1.6 环境保护目标认真贯彻执行国家、地方环境保护的法律法规和环境标准，采用清洁工艺，坚持清洁生产，提高参建人员的环保意识，最大限度的降低各种原材料的消耗，节能、节水、节约原材料。废气、废水、各种废弃物达标排放，从严把握噪声标准，控制施工噪声、扬尘污染。保护城市绿地，维护城市交通正常秩序。3. 7施工总体指导思想和原则保值量、保工期、保安全、保畅通、抓重点，科学安排分阶段交通导改，精心组织施工。确保质量和工期要求，以此为中心，进行施工计划安排，确保行人与车辆安全，确保施工现场现状管线的安全与正常运行确保现状交通的顺畅;施工区按规范要求围挡封闭施工，保护环境；所有施工一次成优，严禁返工。4. 8施工组织机构组建“XXX人行地下通道”项目经理部由工程部、技术部、质量部、材料部、合同预算部、财务部、综合办公室等职能部门组成。根据工程量和工程分项工程分布特点，项目经理部下设专业的旋喷桩作业队、钢筋加工及安装作业队、模板加工及安装作业队、混凝土转业作业队和土方施工作业队。具体机构设置见附图：5. 9项目经理部管理人员职责项目经理1项目经理是本工程直接组织者和领导者，对本项目施工的安全、工程质量、进度负直接领导责任。2贯彻实施公司方针、目标，实现项目质、环、安目标，确保项目部综合管理体系持续有效运行。3定期组织工程安全、质量大检查，负责主持分析会，随时掌握工程安全、质量情况，并以书面形式将安全、质量检查情况上报局质量安全处4组织对工程质量事故的调查处理工作，提出改进和预防措施。参与工程质量回访,解决回访质量上存在的问题。5积极开展创优质工程活动，要组织制定具体的创优质工程措施，确保实现创优目标。项目总工：岗位职责1对项目经理负责，主管项目的技术管理和质量管理工作，对项目工程生产经营中的安全生产负技术责任。2负责建立和完善项目技术管理体系、质量管理体系。3贯彻、落实安全生产方针、政策、严格执行安全技术规范、规程、标准。结合项目工程特点，主持项目工程的安全技术交底。4负责组织项目部施工组织设计和单项方案的编制，在编制和审核过程要制定、审核安全技术措施。5负责在施工中推广使用新材料、新技术、新设备、新工艺的四新推广应用工作，在使用前必须组织上岗人员的安全技术培训。6负责组织项目部专业人员参与工程分部分项验收及安全防护设施和设备的验收工作。7负责工程技术资料的管理，试验、测量、检验工作的管理。8负责本项目经理部工程系列职称申报中的人员鉴定和论文审核工作。9参与、配合因工伤及重大未遂事故的调查，从技术上分析事故原因，提出防范措施、意见。项目执行经理：1在项目经理领导下工作，协助项目经理对项目的施工生产进行全过程的组织和管理。2具体组织并参与质量计划的编制和实施，组织建立质保体系、项目子体系并维持其正常有效的运转。3参加施组的编制，组织好施工前的准备工作。4深入施工现场，撑握项目进度、质量及其它情况，做好现场施工目标的中间控制，协调现场各部门、各工种、各工序之间的接口和交叉作业。5负责现场质量、安生生产文明施工的管理。6对现场“人、机、料、法、环”等工作合理安排。7组织并参加项目生产调度会，质量分析会、汇报施工生产情况，协调并解决施工生产中的各种矛盾和具体问题，布置生产任务，落实会议决定事项。8完成项目经理交办的其它任务。项目副总工：1、接受项目经理、项目总工、项目执行经理的领导。2、负责处理施工现场的一切技术相关事务。3、协助项目总工做好项目技术管理工作。4、作为总工代表，代替项目总工在施工现场行使总工权利，并承担相应责任。合同预算员岗位职责负责保存项目合同副本，编制工程计量、支付、预算、洽商变更预算，办理审批手续，并负责将洽商纪录传递有关部门；编写工程、劳务分包合同、设备租赁合同；组织确认完成工程量、上报计量收入；组织测算工程的直接成本和间接成本，确定责任成本、制定项目成本计划、低成本计划，交项目经理审核后实施；组织召开成本分析会，提出分析意见和整改措施；编制工程竣工结算，办理审批手续，出具完整的工程结算资料。施工员：岗位职责1严格执行国家及地方现行质量政策、法规、规范、标准，强化工程建设标准强制性条文-一房屋建筑部分规定要求。2组织项目工程各分项全过程施工。做好各分项工程的工序交接工作，完成项目部制定的各项目标指标。3协助参加质量检查验收，同时做好记录，保证资料真实、有效。4认真执行上级有关安全生产规定，对施工队的安全生产负直接领导责任。5对发生的质量事故处理严格执行相关规定。6按北京市地方标准建筑工程资料管理规程DBJOl-51-2003规定，与施工工程同步，及时编制、收集和整理施工技术资料和竣工验收资料工作。7严格执行公司综合管理手册和程序文件规定。质检员：岗位职责1严格执行国家及地方现行质量政策、法规、规范、标准，强化工程建设标准强制性条文一市政部分规定要求。2负责项目工程施工全过程的质量验收工作。3负责对项目施工过程中出现的质量问题整改情况进行验证工作。4按照质量验收标准，进行观感检查和实测验收，并填报各种检验批验收表格，保证资料真实、有效。5接受工程建设各方关于项目质量控制的要求，向各有关部门传达必要的质量记录。6做好项目质量达标工作和质量管理。7对发生的质量事故处理严格执行相关规定。8严格执行公司综合管理手册和程序文件规定。安全员：1、岗位职责：1对项目经理负责，主管项目的安全管理工作。在项目安全生产经营过程中负安全监督责任；2负责建立和完善项目职业、健康安全管理体系；3负责组织三级安全教育工作，编制项目的安全教育计划；4负责组织安全设施的验收工作，并做好日常的监督检查工作；5负责安全资料的汇总整理工作。计划统计员：岗位职责1严格贯彻执行国家和地方的法律法规以及上级规定的统计制度、方法。2各种上报的统计报表做到及时、准确、不得漏报、瞒报、迟报，报表要附文字说明。3依据规定负责搜集、整理、积累统计资料、及时全面地统计上报各种定期与不定期统计报表，真实反映生产情况，为各级领导和业务部门了解掌握情况、制定决策、科学管理提供可靠依据。资料员：岗位职责1各项目经理部的施工资料管理员对项目技术负责人负责,负责收集、汇总、整理工程技术资料。2各项目经理部资料员负责汇集整理所承包工程范围内的工程施工资料。实行总承包的工程项目，总包单位资料员负责汇集整理各分包单位编制的有关施工资料。3工程施工资料必须真实地反映工程的实际情况。应按建筑安装工程资料管理规程归类整理，保证完整、准确；对有涂改、伪造、随意抽撤或损毁、丢失等玩忽职守行为，造成资料不合格的，应按照有关规定予以处罚。4负责随施工进度及时汇集整理施工资料，采用主要内容打印和手写签字的形式，认真进行填写，项目齐全、准确、真实，且无未了事项。5负责工程档案的编制，数量不得少于三套，其中一套工程档案应由资料员在工程竣工三个月内移交公司存档,此套竣工资料中的技术洽商、施工试验记录、隐检记录、基础、主体、竣工验收资料必须为原件。6在工程竣工资料未移交给公司工程部或未与甲方交接完之前，资料员不得擅自离试验员：岗位职责1对项目部技术负责人负责，负责本工程的试验工作。2学习并熟练掌握现行国家、地方的试验规范、规程和试验方法。3施工过程中，试验员根据施工进度及时做好原材料、半成品、成品的试验，并将结果及时上报技术负责人。4密切与材料部门配合，各种材料进场后立即送试，试验不合格不准发放使用。5施工中试验、检验状态的掌握要确保项目使用的计量器具在有效的管理和控制之下，对使用的计量器具处于受控制状态测量员：1对项目技术负责人负责。负责工程测量工作，包括水准点的引入、工程定位、测量标高传递及控制。2开工前负责编制工程测量方案，经技术负责人审核后，报公司工程管理部审批。3负责轴线桩、控制桩等已放完线的成品保护工作，并定期对轴线桩±0.OO标高点进行校核。4负责装修阶段和其他专业需要的测量工作。5测量工作完毕后应及时将测量结果通知技术、质检部门验线。6负责填写与施工测量有关的技术资料表格，并交资料员存档，并保证资料的完整性、真实性。7预防和处理在施工测量放线中的质量和安全事故。施工生产人员岗位职责严格按照工艺规程、施工技术交底单的要求进行操作，并对操作的结果负责，严格执行“三检制”，确保交付的产品合格。项目管理组织机构框图技术负责人:施工员：办公室：施工作业队3.10施工总体计划我单位工期目标：计划于20xx年6月5日开工，20xx年10月5日完工，工期日历天数为120天。各阶段施工工期安排如下：序号工程名称开工日期完工日期1旋喷桩工程20xx-06-520x-07-l2主体通道结构工程20x-07-0220xx-07-283踏步梯段结构工程20x-08-294装修完成时间20x-09-255全部工程交付使用时间为20x-10-05三、施工进度计划网络图具体施工进度计划详见附图工程施工总进度计划网络图。3.11劳动力使用计划一、劳动力组织及计划安排根据本工程流水段划分，在结构施工阶段组建一个土建综合施工队，承担土建施Xo机电预留预埋工程由我司专业施工队伍进行施工。装饰阶段装修由一个劳务施工队承担，水电安装由建设单位指定分包。二、劳动力计划如下表：主要劳动力需用计划表（单位：人）序工种每月人数号名称6月7月8月9月2喷锚工120003模板工0101004钢筋工0101005硅工06406破工55507抹灰工043010机械工333311机修工111112架子工354213电焊工122214放线工111115防水工074017油漆工000318安装电工002220普工10101010合计36645722三、劳动力动态管理直方图。劳动力动态管理直方土时间3. 12主要材料计划本工程使用所有材料由业主及监理认可的厂家中择优采购，杜绝使用来路不明的原材料。材料部提前定购各种施工原材料、成品（半成品）、构配件，签订供应合同，保证材料供应及时、充足。工程主要材料根据总体施工材料使用计划编制一次性备料计划,并根据施工情况及时调整，确保工程顺利进行。混凝土采用商品混凝土，商品混凝土由业主认可的厂家提供，项目部将按分包管理合同要求供应商品混凝土，以确保混凝土施工的连续性。少量自拌混凝土和砂浆，应提前购买水泥、石子并有一定的储备量，以保证施工生产。材料进场实行检验制度：原材料取样送检，构配件进行外观检查并查验出场合格证,未经检验或经检验不合格的材料，一律不得在工程中使用。项目总工和质量员、材料员对此负责。主要工程材料见下表主要项目工程量材料估算表项目单位数量备注土方工程开挖土方Hl3回填土方Hl3防水工程通道主体结构m2踏步梯段m2混凝土工程通道主体防水碎3m防水碎3mC30以上模板工程通道主体m2踏步梯段m2钢筋工程通道主体T踏步梯段T砌体工程防水保护墙3m水泥灰砂砖装修工程墙面抹灰m2地面m2贴砖m2油漆粉刷m2花岗岩石材m2不锈钢栏杆m2给排水工程强弱电工程3.13主要施工机械设备供应计划本工程中我公司将选用大功率、低噪音的施工机械并配备充足的施工机械，实现机械化作业，应用现代化管理手段，保证工期和质量。主要施工机械见附表：项目机械名称机械型号数量进、退场时间旋喷桩阶段打桩机220xx.6-20xx.7通道主体及梯段阶段挖土机TC6020(R=50m)2/1台随叫随到运土车HBT80-166/3台随叫随到硅泵车2/1台随叫随到硅运输车8m36/3台随叫随到砂浆搅拌机1台20xx.620xx.10其他小型机械电焊机SCD200/2002台20xx.620xx.10钢筋弯曲机JS3502台20xx.620xx.10钢筋切断机HBT80-162台20xx.620xx.1050插入式振捣棒4台20xx.620xx.10台式电锯1台20xx.620xx.10木工平刨床1台20xx.620xx.10木工压刨床1台20xx.620xx.10平板式振捣器1台20xx.620xx.10潜水泵4台20xx.620xx.10空压机2台20xx.620xx.103.14现场试验设备及检测我单位将安排有丰富经验的试验员、质量员负责工程的质量检验和材料取样，并送有资质的中心实验室进行检测，并按照施工进度计划提前做好各项原材料的检验和试验。3.15施工供水、供电1 ,待场地达到“三通一平”后，施工和生活用水由DN的给水管引出，分别接到施工现场各处及生活办公区。2 .本工程施工用电包括施工、生活用电，进场后与供电部门联系报装一台315kVA的变压器，施工用电缆全部采用架空或埋地架设，供电采用树干式引导供电，配电采用二级以上保护，做到“一机一闸一箱”。同时准备1台35kW的发电机，以备停电时使用及部分流动性施工时的临时用电。3 .16资金运转为保证资金的正常运转，设立专用账号，做到专款专用。在每月月底根据工程的进度情况，及时指定资金需求计划，合理调配资金。在资金的运用方面遵守的原则是，首先满足工程关键工序的资金使用，其次根据生产计划、找出对下道工序起到制约作用的项目，进行合理配合，使整个施工过程中资金都能够得到有效利用。第四章施工准备一、一般性准备工作1在施工开始阶段组织有关技术人员，熟悉施工图，及时组织图纸预审会审、编制施工组织设计，为工程施工的顺利进行作好准备。2施工图深化设计根据施工总进度计划安排,提前选定设计单位对设计施工图中需进行深化设计的内容进行设计。3图纸、规范、标准、图集等根据施工图及施工现场实际需要核查所需图纸、规范、标准、图集等技术资料是否齐全有效。4根据施工图及施工现场实际需要核查所需配置的计量、测量、检测、试验等所用器具、仪器、仪表，及与本工程规模相应的办公设备是否齐全有效。5测量基准复测及验收对本工程在施工全过程中的测量基准进行复测及验收。二、技术工作计划1、施工方案编制计划分部分项方案编制计划序号方案名称编制人完成时间1交通导流方案20x-62旋喷桩施工方案20x-63基坑降水、支护、土方开挖施工方案20x-64防水工程施工方案20x-65施工测量方案20x-66钢筋工程施工方案20x-67模板工程20x-68混凝土工程施工方案20x-69脚手架施工方案10成品保护方案20x-611雨期施工方案20x-612装修装饰工程施工方案20x-62、项目试验工作计划，由试验员在施工前编制施工试验计划方案，经监理审批后，在施工中按计划做好见证取样及其它实验工作。主要包括钢筋原材及钢筋连接试验计划、混凝土试验计划、混凝土见证取样计划、防水卷材见证试验计划等。三、施工现场准备现场勘察进入施工现场，首先要将现场内的地下障碍物、各种地下管线的位置、走向、标高探测准确，为地下结构施工做好准备，避免造成不必要的损失。临水、临电准备将建设单位提供的水、电源引进到施工现场并按施工平面图要求布置到施工现场内以满足施工的需要。做好施工现场的“三通一平”工作，按施工要求设置消火栓。(3)生产、生活、公共卫生临时设施计划：本工程施工现场非常狭窄，施工现场不设置工人生活区。工人生活区在附近租用现有建筑物。施工现场只在现场滨海花园小区内侧设置办公区、劳务队现场办公室及配套的总包食堂、现场厕所等生活设施。总包办公区采用活动房，长15米，宽5米，共150m2,设有员工食堂一个，面积30m2；设有工程部综合办公室一个，项目值班室一个；劳务队现场办公室也采用活动房，长25米，宽5米，共125i1120现场设5*3米厕所一座，面积15m2。主要供项目管理人员及工人临时入厕所需。3*4米垃圾池一座，3*3米试验室一个，3*5米库房一个。钢筋加工区设在施工现场围挡内部使用面积约200m2；木工加工棚设置在现场，面积约107m2；周转材料放在东侧及西侧，面积共约217.34m2o其它布置详见现场平面布置图。本工程全部采用商品混凝土，在场区内设布置1台JS350的砂浆搅拌机，供砌筑及装饰用砂浆，相应的水泥库及砂子均设在其周边。(4)临时围墙及施工道路计划本工程按现况位置设置围墙，并在现场两侧各设置一处大门及警卫室，围墙、大门形式按我项目Cl的有关要求统一标识，做到规范、美观。施工道路布置在现场四周，采用150厚C15碎硬化。其布置详见现场平面布置图。(5)对业主的要求1、由业主直接分包的项目应按总计划要求按时进场，并按计划工期按时完成施工任务。2、业主应在各施工阶段配合施工单位做好现场协调，确保北侧通向工地的主要道路不发生阻碍，确保材料顺利进场。四、现场平面布置图具体施工现场平面布置情况详见后附图：第五章主要施工方法1 .施工流水段的划分由于通道主体要求整体浇筑，故在划分施工段时考虑主体单独施工，待主体结构施工完毕，在进行四个梯段的施工；施工时将梯段以变形缝自然划分为4段，梯段进行流水施工。2 .主要施工方法一、交通导流临时路方案一、工程概况本地下通道位于省滨海大道上。在地下通道工程主体结构正式开工前根据实际需要在地下通道的南、北侧修建东、西走向临时道路。考虑到滨海大道交通流量较大及临时道路使用年限(地下通道施工工期为4个月)，将来大型设备及车辆行驶等要求，本临时道路在设计上力求质量上能保证要求，并经济实用。临时道路均路宽6m,主要采用回填40Cm土石块做路基，铺设20CIil碎石、石粉做路面。临时道路平均高度与原路面高度一致。本次我方负责施工南侧、北侧连接滨海大道路全部工程量及路面等工程。二、工程难点工程地下管线较多，且没有明确的位置图，管线支护困难，地下情况复杂，不可遇见性问题很多。工程土方量大，又有管桩，土方开挖出现淤泥、流砂，土方外运，回填都有很大难度。工程位于市交通主干道，施工后，交通压力大，因而工程工期非常紧迫。三、交通导流根据现场情况，选择双线导流，并在导流起始点设置一600mm*800mm高为600HIm的梯形台混凝土路障，混凝土路障上设置交通警示灯，每天有专人负责警示灯的开关。混凝土路障后用塑料路障拍成八字，用警戒带将路障连接，并在路障前50米及路障内部设置警示牌以提高行人及车辆驾驶人员的警惕。由于通道整体施工，故导流路线半径较大,单条导流临时道路约为120Iib宽6叫路面采用200Illnl的碎石碾压。详见平面布置与交通导流图。四、导流临时道路铺设（一）、软土地基处理专项技术措施1、对于含水量稍大、碾压难以达到密实度的土质，采取翻开、晾晒、掺加灰土碾压的处理措施。2、清挖不良土质后，如土基含水量较大，软弱土过深、无法达到压实度的部位，采取部分换填灰土、级配砂石的处理措施。（二）、场地平整与清表1、施工前认真勘察现场地形，确定场地平整高程，同时完善并形成临时排水系统,满足当地排水和施工要求。2、在对现况地面进行实地高程测量且绘制、整理数据上报监理审核后进行。3、清除施工范围内现有表面堆积的土方、垃圾和地表以下的草皮、树根、有机物残渣、房屋基础，对于较低洼处使用合格材料填平压实，最终实现施工范围内地面的平整统一。4、清表平整后的土基经监理工程师鉴定确认后方可进行下步工序；对于部分基底软弱土层过厚或含水量过大等特殊地段，要及时与监理、设计协商确定处理方案。（三）、土方开挖1、开挖土方使用机械配合人工清槽。在施工现场狭小位置使用人工进行处理，如遇到不良地质情况时及时采取必要的加固措施。2、为防止超挖扰动基础，开挖沟槽土方时，必须由测量人员使用水准仪监测，槽底要预留20Cnl由人工清除。3、开挖过程中，如遇腐殖土、渣土等需装车外弃，合格土在现场沟槽一侧堆放，另一侧作为排管与机械作业场地。4、机械开挖后，对于土质比较差、施工条件不允许的情况下，需要加固支撑，加固方法施工中视具体情况而定O5、堆土位置距槽上口边线Im以外，高度不超过2m,留出运输材料工作面。（四）、路基填土施工1）本标段路基挖方共900m:路基填方共90（W2）路基分层填筑，每填一层经过压实符合要求后再填筑上一层，机械压实时，分层的最大松铺厚度不超过30cm。3）为保证土方填筑每层厚薄均匀，减少标高误差。先用推土机，再用平地机摊平,使虚铺厚度保持厚薄均匀；压路机按试验的顺序和方法碾压。4）在土的最佳含水量±2%的情况下压实。当填土的实际含水量不符合上述要求时，加水或将土摊开晾干，使其达到上述要求后方可压实。本工程路基填筑采用18t以上的重型振动压路机压实，路基大量填筑前，先作试验段，根据压路机的型号选择压实厚度，压实遍数，合格后推广应用，填土路基的压实密度严格按规范要求控制。特别在雨季，更要严格控制土方的含水量。二、测量方案（一）、测量放线的基本要求1 .施工测量放线应严格遵守工程测量规范（GB50026-93）及省的有关地方性标准。2 .建筑物平面轴线控制网选用二级，测角误差控制在±8之内，边长相对误差控制在1/20000之内。3 .基坑开挖前应做好三通一平工作，与规划部门交接好红线桩，并及时校测，发现问题尽快与测绘部门联系解决，同时还应做好红线桩的保护工作。仔细核对设计图纸，了解设计意图，尤其应注意校核各主要轴线与红线及各轴线间尺寸关系。（二）、施工测量的准备工作1 .测量仪器的计量检定凡进入施工现场的所有测量仪器均应进行计量检定。普通光学经纬仪、光学水准仪及50Iil钢尺需经市级计量检定部门进行检定；对于测力计量、盒尺、水平尺等普通计量器具应按照企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪要每三个月进行一次自检。2 .校核图纸、了解设计意图1）总平面图的校核。内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计校核。2）建筑施工图纸的校核。内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸；各层相对高程与总图是否对应。3）结构施工图纸的校核。内容包括：校核墙、板及梁等结构的尺寸；校核结构图与建筑图、设备图是否对应。3 .红线桩、水准点的校核1）正式测量放线前，会同业主代表、监理工程师及有关人员，依据建筑总平面坐标、高程，共同对基准点、水准点进行复测。经复测有效的基准点、水准点，作为工程施工测量的依据，并加以妥善保护，每次使用前要进行复测。4 .基准点复测土方施工前，建筑物定位共设置2个基准点，根据根据测绘设计研究院提供的建设工程测量成果报告书提供的2个基准点分别为：点号横坐标纵坐标123194.873101922.653223148.607101913.7702）水准点复测根据测绘设计研究院提供的建设工程测量成果报告书，现场设置的2个水准点分别为：点号高程（M）位置BMl道路左侧电线杆BM2道路右侧电线杆经过复测，确定水准点BM1、BM2、为高程引测的依据。5 .轴线控制点的布置与施测依据复测确定的基准轴线控制点，测设其它轴线控制点，建立轴线平面控制网。为兼顾通道主体结构和梯段结构施工，纵横向共设置3条控制轴线，主控制轴线控制点在建筑物以外2米设置，并加以保护，待结构施工完毕后撤除。轴线控制点的设置应能保证在施工中能够准确迅速地恢复各轴线的位置，以保证同一条中线或轴线在投测的位置都能在同一铅垂面内。在矩形控制的实测中，其四角顶点用经纬仪测每角的顶角为90。；每角用2个测回，其误差不得大于±915，四角的总和为360。，对闭合差进行调整，其误差不得大于±20，四边的距离量距精度为1/5000L。对平面控制的四个顶点，设立牢固的标志。为防止施工过程中由于各种原因造成对标志的影响，对四个顶点的控制桩要定期校核以保证测量的精度。6.高程控制点的布置与施测以高程水准点BM1、BM2、BM3的高程数据向建筑物的四周引测+0.500m固定高程控制点，高程控制点设置在施工现场周边的永久建筑物上,待一层结构墙完以后将高程点引测至墙上。为便于进行联网观测，转角部位应设置控制点，控制点间距以不大于50m宜。高程控制点按11等水准测量要求施测，进行环行闭合、往返水准法测量，视线长度宜为2030m,视线高度不宜低于0.3m,其闭合误差不得超过0.5Mmm（n为测站数）。经复核无误的控制点，用红色油漆做出标记，在一旁注明标高。（三）、测量工作的组织管理测量工作是项目管理的一项极为重要工作,测量工作质量的好坏直接影响工程的施工和使用功能，关系到工程是否能够按时交付使用，同时它也是工程创优工作的必要前提保证。1 .人员组织现场配备测量工程师1名，测量员1名，测量工3名；在工程项目经理部技术负责人的领导下负责整个工程的测量与验线工作。技术组负责内业管理、编制作业指导书,1、II级控制网及高程网的测设与较核；测量组负责土建施工期间的日常测量工作；验线组负责各项测量放线的检查验收工作。仪器配备表名称精度数量用途激光经纬仪DJJ2-11台施测面的角度测量、主、次要轴线的竖向传递，变形观测，水准仪S31套常规水准测量计算机1台内业计算与管理、测量数据库。50M钢尺3把量距对讲机3对传递信息2.测量记录管理各项测量记录要做到原始真实、数据正确、内容完整、字体工整。记录应当场填写清楚，不允许转抄撰写，要保持记录的原始性，并妥善保管在工程结束后交有关部门保存。3.测量计算测量计算工作做到依据应原始、正确、有效；验线的精度高于施测的精度；验线工作在人员、仪器及测法上应与放线工作不相关，独立进行；验线的部位主要包括关键环节与薄弱部位。（四）、建筑物的定位放线和基础施工测量1 .建筑物定位放线，在自检基础上约请有关部门验线后，对沿红线的建筑物与重要建筑物还要经市规划部门验线合格后方可破土。建筑物控制网中的主要轴线控制桩点是建筑物定位、基础开挖后基础定位、工程到±0.000时的定位、以及±0.000以上各层结构定位与竖向控制的基本依据，因此，必须在施工总平面图中明确标出并采取妥善措施加以保护。依据红线桩点测设建筑物控制网，桩点尽量布置在远离基坑、土质较稳定、通视情况良好的地方。在控制网外廓线上测设控制地下结构外墙的控制线和建筑物主轴线，同时应注意避开结构墙，以便向基坑投测轴线。2 .为控制开挖标高，整体开挖基础在挖土接近槽底时，应及时测设坡角与3mX3m的方格点标高，允许误差为±10mm.垫层施工完后，依据建筑物控制网向垫层上投测建筑物主轴线，投测前应先核对建筑物控制网点是否有变动。投测宜采用角度交汇法，投测后应在垫层上校核轴线间距、轴线夹角及对角线尺寸。高程控制可采用悬挂钢尺法,由基坑上的高程控制点直接引测，以便减少测站数，提高引测精度，但应注意悬挂标准重物和进行钢尺尺长和温度改正。由于通道主体纵向长度较大，因此，在基底四周测设3个高程控制点进行联网观测，校核无误后，方可引测其它控制标高点。必须两点以上后视，且两后视点标高差在规定范围之内。（五）、装修阶段的测量放线1 .装修工程施工前，应对已完成的结构进行全面的复量，并将数据提交装修放样人员，以便依据结构现状进行放样工作。2 .装修施工的放线应依据控制线施测，对地面、墙面、顶板装饰测量基线应顾及结构现状，按设计图纸进行必要的分格调整。3 .地面面层施工：地面十字直角定位线及分格线量距精度应高于1/10000,测设直角精度应高于±20，在结构四周墙面或柱面上应弹测建筑完成地面上500mm或140Omm水平线，作为地面高度的控制线。4 .顶板施
