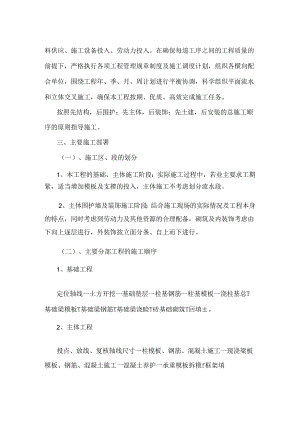

料供应、施工设备投入、劳动力投入。在确保每道工序之间的工程质量的前提下，严格执行各项工程管理规章制度及施工调度计划，组织各横向配合单位，围绕工程年、季、月、周计划进行平衡协调，科学组织平面流水和立体交叉施工，确保本工程按期、优质、高效完成施工任务。按照先结构，后围护：先主体，后装饰；先土建，后安装的总施工顺序的原则指导施工。三、主要施工部署（一）、施工区、段的划分1、本工程的基础、主体施工阶段：实际施工过程中，若业主要求工期紧，适当增加模板及支撵的投入，主体施工不考虑划分流水段。2、主体围护墙及装饰施工阶段：结合施工现场的实际情况及工程本身的特点，同时考虑到劳动力及其他资源的合理配备，砌筑及内装饰考虑由下向上逐层进行，外装饰按立面分条、自上而下进行。（二）、主要分部工程的施工顺序1、基础工程定位轴线一土方开挖一基础垫层一柱基钢筋一柱基模板一浇柱基总T基础梁模板T基础梁钢筋T基础梁浇睑T砖基础砌筑T回填±。2、主体工程投点、放线、复核轴线尺寸一柱模板、钢筋、混凝土施工一现浇梁板模板、钢筋、混凝土施工一混凝土养护一承重模板拆模f框架填框架结构施工组织设计完整版一拆模及脚手拆除楼掷施工缝模板图4、楼梯模板(1)、楼梯模板安装施工顺序：楼梯模板翻样(放大样)T量测休息平台标高及楼梯井垂度一搭设梯段模板支架一安休息平台梯段底模一绑扎梯段及休息平台钢筋一安装踏步样栏板一安梯段施工缝模板T连接踏步模板牵杠一班组自检f工序验收。(2)、楼梯模板施工要点：楼梯起步、收步的标高，根据楼层、地坪做法厚度来确定，踏步步高要根据楼梯面层做法厚度确定，楼梯底模采用木门，踏步模板应用50厚木板(包括三角木)，当楼梯宽度在1.5米时，中间设一道50X100木方作踏步板牵杠，当楼梯宽度1.5米超过时，应增设一道牵杠，楼梯段施工缝处模板要做成可拆模板，主要作用是清除施工缝处碎的夹渣，施工缝设置在梯段板长度方向的1/3处，施工缝模板应及梯段底板相垂直，见右图。5、模板施工过程中的质量控制：(1)、模板配板设计的质量控制要求：模板支架配板设计按睑施工验收规范要求进行设计，并保证模板支架的强度、刚度、稳定性应满足规范要求，支架必须有足够有效支承面，支承面积在经设计计算确定。(2)、模板、支架施工质量控制要求：a、当模板支架座落在回填土上，要求场所四周设排水沟，确保下雨支架不下沉，支架座落在楼层结平上，支架下部应铺放木板，扩大支承面积的材料。b、在安装过程中，要随时检查其轴线和标高，对梁板起拱值应在支架搭设时拉线量测，浇诠时专人检查支架稳定性和变形情况。c、梁柱节点收刹要在钢筋绑扎前进行验收通过后，再进行其余模板施工。d、浇筑前要详细检查对拉螺栓紧固程度，预埋管线，铁件，预留孔洞位置，模板拼接缝大小。(3)、模板安装质量允许偏差和检验方法:项次项且允许偏差mm检验方法1轴线位移5尺量检查2标高±5水平仪测量或尺量3垂直度32m托线板尺量检4表面平整度52m托线板或柱线5截面尺寸±3尺重检查6预留孔洞10尺量检直二、主体结构钢筋施工1、主体结构钢筋工程的制作成型要求参见基础章'32、框架柱钢筋绑扎(1)、所用柱筋要求及箍筋全数绑扎，同截面柱筋超过四根时,应分段搭接，搭接的长度要满足设计图纸规定，并注意搭设处钢筋对焊接头要相互错开。(2)、柱筋露出楼层结平部分，在楼层结平上用箍筋固定，防止柱筋位移。(3)、柱筋上部带弯钩时，应满足锚固长度要求，角部钢筋的产钩应及模板成45度，其他钩应朝柱心，及柱模板垂直。(4)、柱筋高度超过2米时，要搭设绑扎脚F,禁止站在柱箍筋上绑扎。(5)、柱筋绑扎前，要在柱筋上划分箍筋位置线，梁柱节点处加密箍筋和搭设部位的加密箍筋，应按设计要求绑扎到位，箍筋弯钩要相互错开。(6)、柱筋的保护层垫块要带扎丝的碎垫块，柱模上口四周均要设置诠垫块，防止柱筋在浇碎时位移。3、楼层结平钢筋绑扎(1).楼层结平钢筋绑扎顺序：先绑扎主梁钢筋一次梁钢筋一楼板底层钢筋一安装预埋管线一楼板上层负弯矩钢筋。(2)、主梁截面高度大于600mm时，可在梁模板搁至钢管或木方上，进行绑扎主梁钢筋，放入梁模中，主梁采用双层钢筋时，要在二排之间设置直径大于25mm的短楞铁，保证上下层二排钢筋的间距准确。(3)、梁筋的搭接接头和对焊接头不能同一截面，各类接头在受控区同一截面数量不准大于25%或按设计图纸要求，梁筋在受拉区域中不准有搭接接头，其他部位从搭接长度应按设计图纸要求。(4),主、次梁箍筋绑扎要求，主梁箍筋沿梁长度方向全数绑扎，并按设计要求在柱梁节点和次梁处加密箍筋，箍筋弯钩相互错开，并设抗震箍筋135度弯钩平直段长度大于箍筋直径IOd.(5)、板中绑扎要求，受力钢筋及分布筋应全数绑扎不准遗漏，板底部钢筋绑扎后，由水电安放管线全部结束后再绑扎上层负弯矩钢筋，浇碎要搭设跑道并架空(见下图)，防止操作作人员踩踏，板筋的同一截留筋对焊接头应满足设计要求。受力钢筋不大于25%,分布筋不大于50%。4、钢筋保护层垫块：梁筋垫块应垫在主筋下，板筋垫块垫在受力筋下，数量每隔1.om交借放置，双层板筋或负弯矩钢筋处要设钢筋撑铁，间距不大于1.0m。垫块采用碎垫块现场预选制作，养护7天后方准使用。5、钢筋验收(1)钢筋施工过程中应加强中间检查和验收工作，发现问题及时纠正，尽量把错误消除布萌芽状态中。(2)钢筋绑扎结束后，应会同设计代表、监理工程师对钢筋进行隐蔽验收，合格后方可卜达浇捣险的浇捣令。钢筋安装允许偏差和检验方法见下表：项次项目安装方法允许偏差(11n)检验方法项次项目安装方法允许偏差(mm)检验方法1网眼尺寸绑扎±20尺量连续三档取最大值2受力钢筋间距绑扎±10尺量两端中间各一点取其最大值3受力钢筋排距绑扎±54箍筋、构造筋间距绑扎+20尺量连续三档取其最大值5钢筋弯起点位移20尺量检查6受力钢筋保护层梁柱±5尺量检查6.钢筋工程施工质量控制措施:(1)、严格把好钢筋原材料质量关，钢筋成型加工前必须对钢筋质量合格证和熨试报告进行审核，确认合格后方可落料加工。不合格的钢筋决不使用在工程成型钢筋中。(2)、钢筋焊接接头应按规范取样试验，每300个接头必须取样一组做抗拉强度和冷弯试验，试验合格后方可使用同批焊接钢筋。钢筋机械连接按规范要求执行。(3)、竖向钢筋保护层采用专用保护层垫块，梁板受力主筋保护层垫块采用现场制作楼层结平险同强度的水泥垫块。送碎，碎的坍落度宜为80±20mm左右。d、结平碎的振捣：当梁截面高度大于600时，为防止梁板相交处出现碎沉缩裂缝，要采取二次振捣方式，即碎初凝前再次对梁板处旌振捣，其他部位旌的振捣按施工操作规程要求执行。e、结平标高控制：浇筑前要在柱筋上用水平仪测出楼层结构标高，用红漆或胶布标识，梁面标高可焊短钢筋来控制。板面标高在浇筑时，拉通线每隔2米左右设碎塌饼来控制浇筑的标高，板厚和平整度。f、板而平整度控制：碎振捣结束后，用2米直尺刮平结平板而多余碎，初步用木抹子抹压，待碎初凝前，用铁滚筒纵横反复滚田多遍，直至旌表面密实后，用木抹子拉毛，当浇筑时为高温季节，应随即覆盖塑料薄膜，防止碎表而出现收水裂缝。4、碎试块同地下基础工程章节。5、睑养护同基础工程章节。四、主体结构砌体工程（一）、砌体工程概述填充墙，采用加气混凝土块，不低于A35B06,采用M5专用砂浆砌筑。（二）、墙柱拉结筋施工：（1）、砌体及现浇柱连接：框架柱、构造柱、及填充墙的连接处，沿墙高每500mm设置26,锚入柱内20,每边伸入墙内"5墙长旦1700r三,遇有门窗洞口时伸至洞口边。（2）、砌体及砌体连接：内外墙砌体及内墙砌体的交接处，沿墙高每40Omrn设置26,每边伸入墙21000mm。（3）、砌体结构顶层墙体有门窗洞口时，在过梁上的水平灰缝内设置2道/.266钢筋，并应伸入过梁两端墙内不小于600,底层窗台下墙体灰缝内设置3I道2中6钢筋，并伸入两边窗间墙内不小勿600,或伸入两边构造柱内。（三）、门、窗及卫生间设备等固定I柱展拉结筋示意图件应用水泥实心砌块。（四）、墙体工程施工工艺流程找平一设置皮数杆或划皮数一砌头皮砖（水平高差超过2公分用C20校找平）一拉线砌墙（每天砌筑高度不超过2米）一墙面整理（按规范施工构造柱）（五）、多孔砖墙体工程施工要点：1、墙体工程所用砌体材料符合要求；墙体水平施工缝和垂直施工缝饱满；墙面平整度、垂直度符合规范要求。砖砌体施工过程：抄平f放线f摆砖样一立皮数杆f砌砖f清理。2、抄平：砌筑前应在垫层面上定出标高，并用水泥砂浆或细石混凝土找平，使各段墙底部标高符合设计要求。3、放线：根据图纸标注打出砖墙轴线及宽度，并分出门窗位置线。4、砖应提前浇水湿润，含水率宜为1015乳5、摆砖样：开始砌筑时先要进行摆砖排出灰缝宽度，摆砖时应注意门窗位置、砖垛等对灰缝的影响。同时要考虑窗间墙的组砌方法，以及七分砖、半砖等在何处为好，使保皮砖的竖缝相互错开。同墙面上各部位的组砌方法应统一，并使上下一致。6、在砌墙前要立皮数杆，皮数杆上划有砖的厚度、灰缝厚度、门窗过梁等构件位置。立皮数杆要用水准仪进行抄平，使皮数杆上的楼地面标高位于设计标高位置上。7、砌筑中宜采用“三”砌构造柱示意图法，砌筑中严格控制由墙灰缝厚度和砂浆饱满度，砌筑时应三皮吊、五皮靠，把砌筑误差消除在操作过程中。8、砖砌墙体砌筑完后，应进行墙面和落地灰的清理。9、墙体及柱的连接：采用植筋的方法，每500高植入2力6,钢笳内植长度为100,外露长度1000。详见右上图。10、砖砌墙体临时留槎时必须设拉结筋，2<1>6500,1.=IOOO,并必须留凸槎。（六）、墙体工程施工方法:验收，有特殊要求的物资和机械设备负责按合同规定进行验收。C、资料员：负责文件和资料的控制，各类质量记录和台帐的建立、收集、整理、保管、存档以及工程资料的收集、立卷和归档工作。三、技术保证措施（一）保证工程质量总体措施：1、本工程实行创优目标管理，全体施工人员牢固地树立起“质量第一”的意识，确保工程质量达到预定的质量要求。2、根据本工程的施工总承包形式、工程规模、质量要求、工期要求委派本公司优秀项目施工管理班子参加本工程的施工技术管理。3、分包队伍经严格考察、分析对比、择优选用。将质量目标分别分解到分包合同中，将质量管理落实到总包管理之中。4、认真执行、实施本公司按IS03）01:2000建立健全的并审核通过的质量保证体系。实行项目经理、项目工程师质量负员制，对工程全过程、全方位进行质量的控制。5、工程施工质量实行“工序质量”控制管理办法。对主要工序实行施工技术员事先技术交底，“现场看工”进行质量跟踪控制措施，质量员对“工序质量”进行过程检查。做到以工作质量保证工序质量，以工序质量保证产品质量。工程质量及隐蔽工程验收严格执行“三级”管理验收制。先由操作方自行检杏报总承包熨检，合格后再报请监理部最终验收，验收通过合格后，才能进行下一道工序施工。6、推行“样板制”，对工程主要分项工程或关键部位实行样板项、样板段、样板间、样板层等的施工管理方法。7、技术资料管理归档必须遵照有关规定标准和国家档案首理的有关规定并按IS09001标准要求，做到及时、齐全、正确、规范，应留影像资料，关键、特殊过程及新技术应用部位等。（二）施工准备过程的质量控制1、图纸会审由项目部组织项目工程师、项目工长、钢筋翻样等人员，进行图纸会审，吃透设计意图，重点复核轴线、标高及细部节点做法，克服质量通病、采用先进施工工艺做法等。2、施工方案一旦中标，项目工程师应在投标施工组织设计的基础上加以细化，详细编制施工组织设计及重要分部项工程施工方案使其更具有可操作性。由公司总工程师审批同意后，才能实施施工。3、技术交底要求项目工程师以施工组织设计和分部施工方案中的要求向项目工长进行技术交底，项目工长在每个分项工程施工前，向各操作班组进行操作技术交底。4、工程质量策划：项目部在开工前，组织相关人员制定分段施工质量目标及确保质量达标的具体措施。工程施工质量实行“工序质量”控制管理方法。对每道工序均实行项目技术负责人、施工员事先技术交底：“现场看工”质量跟踪控制；质检员对“工序质量”过程检查。做到以工作质量保证工序质量，以工序质量保证产品质量。(三)加强施工过程中影响因素的控制1、人的因素的控制认真做好现场施工管理人员及技术工人的岗位技术、质量管理培训工作。认真落实技术岗位现任制和技术交底制，每道工序施工前必须进行技术、工艺、质量交底。对新材料使用前必须进行试验，掌握其性能特点后才能大面积施工。特殊工程操作人员如电焊工、电工等必须经过专业培训，持证上岗，操作证复印件归入技术档案。2、机械因素的控制尽可能扩大机械化施工的范围，加强施工机械的管理及日常维修及保养，提高机械的完好率及使用率。3、方法因素的控制(1)、严格认真执行“三查、四定”制度，每道工序必须在施工单位国检合格的基础上，才能通知业主、监理现场代表和质量监督站核验，待核验合格后方可进行下道工序施工。(2)、认真做好施工记录，验收记录及结构验收记录；及时办理各种验收签证手续，定期组织工程质量检查，保证资料的收集、整理、审核及工程同步进行。(3)、主要分项工程或关键部位可推行“样板项”、“样板段”、“样板间”、“样板层”等引路的施工管理方法，这对工程全面施工、顺利展开是十分有利的。4、环境因素的控制(1)、加强成品保护工作，制订具体的成品保护措施，并派专人进行检查监督。(2)、制订季节性施工措施及雨季施工措施等，提高工程质量。(3)、成品保护措施及季节性施工措施：详见后面相关章节。(四)运用现代科技加强硬件质量管理1、加强各工种人员素质和施工机械的配备，采用经纬仪定位放线，采用电子监控对工程质量定期追踪，睑施工掺用早强剂提高冬季碎施工工程质量，采用计算机辅助计算和排样指导施工。确保以流人员素质、一流的施工机械投入到施工生产一线。2、现场设置专职质量检存员，对每道施工工序进行质量跟踪检查，将质量事故隐患消灭在萌芽状态。3、施工现场制定质量管理奖罚制度，对工程质量管理做到有奖有罚，将职工的经济效益及质量管理相挂钩。4、开展创质量管理先进班组评比活动，对质量管理做得好的班组进行通报表扬；对质量管理做得差的班组亮“黄牌”。(五)、软件资料管理1、为r加强施工管理的真实性、科学性，我公司除了做好通常的对各项施工技术资料收集整理外，还要增加摄影、摄像图片资料的管理，在实施过程中，做到每一项工作，从原材料的进场、各分部分项工程的验收、形象进度等都用图片加以记录在案，在图片上能具体体现各施工环节相关的人员、时间、地点、部位，这样工程施工在资料上充分体现了工程真实性，真正做到“百闻百见”，最终将图片整理成册存档管理。水喷洒，防止粉尘的产生。7、工地施工道路应按全部硬化，运输车辆出入施工现场应冲洗干净，防止污泥灰尘带到施工现场以外。8、做好场内、外清洁及现场卫生管理工作，确保施工区域的大气不受污染。具体措施参见文明施工保证措施帝节中“场容、场貌管理、工地R生管理”。二、防止废水污染1、生活区污水排放：按场布图要求，在生活区设置临时化粪池，生活污水通过化粪池排入场内指定的下水道。2、施工废水排放：施工区域四周及料场区设置排水沟、窖井及沉淀池，施工污水经沉淀池二级沉淀后排向场内业主指定的卜水道或场外河流。3、油漆油料库的防渗漏控制：油漆油料库内严禁设置其它物资，库房地面墙面要做防渗漏的特殊处理，储存、使用和保管要专人负贡，防止油料渗漏污染附近河流。4、严禁施工人员时附近河流投放任何废弃物，以免污染附近河流。三、防噪音污染1、工程开工前，应到环保部门办理环境噪声申报手续，并提供防治噪声污染的技术资料，2、对排放噪声的设备，采取有效的降音措施，并远离居民生活区及工作区的地方，确保施工噪音应符合国家规定的建筑施工环境噪柢架结构助I冬团!设计完视第卜一章新技术、新产品、新工艺、新材料推广应用针对本1：程的特点,我公司将全面推广运用建设部提出十项新技术，在工程上实行施工工艺改革,QC小祖攻关和技术创新的管理目标.1、预拌社技术：本工程基Rft及主体框架结构的均采用商品碎，梁板部位采取商屉碎要求采取双扬”技术.大大M少了劳动强度，提淘了工作效率，缩短了工期，并保证碎的侦量.2、框架木木n大模板技术：框架结构模板均采用清水木木n模板,根据构件松面尺寸,配制成定型模板，消水木木门的使用.提高/主体框架睑结构的外观演fit及表面平整度.3、纵向钢筋连1次的新技术：为了更有效地保证钢硼麦头的场量，满足设计要求优先采用焊接或机械连接的工艺，我们建议：直径d22mm的利钢筋纵向接头采用铜套筒冷挤乐或激机宜螺纹连接.此项新技术的实施前，应征得业主'监理的签字、认可.4、屋前防水新技术：本1：程屋前防水设计采用高分子防水卷材.提高了防水材料的无濯漏率。5、计算机技术的运用：本工程计算机技术主要应用于网络迸度控制计划、工程预决柒、CAD辅助绘图、蛉工月报、材料管理、资料管Bt等.使繁琐的r作简便、快捷、准确.大大提i了工作效率.附表一拟投入本工程的主耍施工设符表序号机械设符名称JJttt胞位需注1反铲挖掘机1台2自卸汽车1台3装战机1台4蛀夯2台5跌搅井运输年4台6睑输送泵1台7砂浆拌合机1台8苑入式振棉样5台9调直机1台10切断机1台H穹曲机2台12对焊机1台13交流电焊机2台14汽车起近机1台业架结构施1：组织设计完他版附表.主要测，仪器设备表序仪器设备名称SI号规数。单位用的注号全站仪SE2B2台演2岛粘度水准仪DS1.1台测3经玮仪121台测4自动安平水准NA282台测5验标准养护箱HB-281台试框架结构施工祖织设计完整取延安龙套建筑安装工程有限公司中国供优延安市农产品物流园项目-项目部安全管理体系图JIUi«n«ka寅kMi.,a.CUaiiax匕4*n<j1.x_1J-Eftn*«4«-CCMHMBW半MMBH-%fta*植术倚aSn方A1.，»«C望2E0Hft也h3*Rt限IbMf1.RHHJ：0耽was2RIffrfi.发全Sitp1.或&ft421一»1：«2：尸MttVttXm,IMM*5仅«叔U1.U5,R机tt*2KJr万VSrtm*<wIWMUft*tr*4-rn次Stfi:佻IUt以黄，VtfifiKfi1.*;*««*孑T*«.anXM1.RW.件*»Uft«!.n的HMSXft"工IU作他如结构施I：m织设计完快版框架咕构施工祖织设计完整收附表四进度计划横道.；项目名称工期3月份4月份121621263115101520251施工准符12土方开挖13灰上夯实2居础能工55主体一层66主体二层67砌体工程108抹灰工程5n商制作及安奘10水酸电安装工程22装饰装佬工程12竣工总收1板架结构诙I1.m织设计完螂延安龙鑫建筑安装工程有限公司中国供销延安市农产品物流园项目-项目部管理组织项目铅理：王上龙I技术总负费r刘斌I牛.产总负责；王飞财务总负%：蔡晓丽劳务公司负货人：劳务公司技术员：劳务公司安全员：劳务公司施工员:安装公司负责人：安装公司技术员：安装公司安全员：安装公司脩工员：53117框架结构施工f1.织设计完整版附表五地I：现场平面布置
