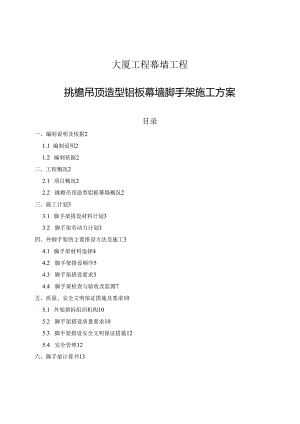

大厦工程幕墙工程挑檐吊顶造型铝板幕墙脚手架施工方案目录一、编制说明及依据21.1 编制说明21.2 编制依据2二、工程概况22.1 项目概况22.2 挑檐吊顶造型铝板幕墙概况2三、施工计划33.1 脚手架搭设材料计划33.2 脚手架劳动力计划3四、外脚手架的主要搭设方法及施工34.1 脚手架材料选择44.2 脚手架搭设顺序54.3 脚手架搭设要求54.4 脚手架检查与验收及监测7五、质量、安全文明保证措施及要求105.1 外架搭拆组织机构105.2 脚手架搭设质量要求105.3 脚手架搭设安全文明保证措施125.4 安全管理12六、脚手架计算书13挑檐吊顶造型铝板幕墙脚手架施工方案一、编制说明及依据1.1编制说明本方案为XXX航运中心总部大厦37#地块A、B座挑檐吊顶造型铝板幕墙施工外脚手架施工方案，方案主要内容包括脚手架搭设方式、搭设高度及脚手架拆除等内容。为保证本次挑檐吊顶造型铝板幕墙施工用外脚手架实现工期、质量、安全、文明施工等预期目标，自始自终坚持对施工现场全过程严密监控、动静结合、科学管理，特编制本施工方案。1. 2编制依据1、东南航运中心总部大厦37#地块A、B座幕墙施工图纸及幕墙施工组织设计；2、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)；3、建筑工程施工质量验收统一标准(GB50300-2001)；4、建筑施工安全检查标准(JGJ59-2011)；5、建筑施工高处作业安全技术规范(JGJ80-91)；6、建筑施工手册(第四版)；7、国家及福建省、厦门市相关法律法规。二、工程概况1.1 项目概况XX航运中心总部大厦项目位于XX市XX区XX新城南侧。最高建筑总高度为153.4m,地上3层,地下35层。2. 2挑檐吊顶造型铝板幕墙概况挑檐吊顶造型铝板幕墙范围：本工程所有挑檐幕墙下部吊顶位置；(详见节点大样图)挑檐吊顶造型铝板幕墙面积：A座面积约为18756.23m2,B座面积约为31244.56m2,2.1 1工期情况：结构封顶后3个月完成。2.2.2工程特点：此吊顶造型铝板施工部位特殊，受整个楼层造型影响，每个局部需单独采取不同的施工方式进行施工。另，受挑檐幕墙自身造型影响，必须在挑檐幕墙安装完毕后，才能进行单元体安装。施工计划3.1脚手架搭设材料计划序号名称型号单位数量质量等级1钢管48.3×3.6T22合格2扣件旋转、直角、对接套16000合格3钢笆板/m23600合格4安全网阻燃密目m22400合格5水平兜网/m2300合格3.2脚手架劳动力计划本工程外架搭设劳动力计划如下表序号工种数量工作内容1架工25脚手架搭设、拆除2普工5脚手板、安全网、水平兜网等铺设及拆除为保证本工程架体搭设的安全，安全部将在现场配备1名专职安全员对架体搭设、保养及拆除等全面负责。四、外脚手架的主要搭设方法及施工本项目由于主体造型影响，根据结构造型实际情况的不同，挑檐吊顶造型铝板的施工方法大致分为以下三种情况：D低层上层楼板相对下层楼板外挑（主要集中在B座四层以下）：此种情况由于上层楼板外挑太远，但楼层不高（高度在25m以内），主要采用搭设满堂脚手架进行施工。如下示意图一。（示意图一）脚手架搭设情况：搭设满堂脚手架，脚手架搭设高度为25米，最外边立杆距离首层楼层结构边12米。立杆间距为1500mm,步距1800mmo拉结杆设置在结构柱位置,平面方向每600Omm左右设置一根拉结杆，高度方向每层设置拉结杆。平面通长搭设,外围满铺安全绿网。2）高层上层楼板相对下层楼板外挑或进出位置在同一平面上（主要集中在B座塔楼17F屋面B37轴交BK轴位置）。此种情况由于上层楼板外挑太远，但楼层较高，主要采用在下层楼层位置设置外挑16#槽钢，搭设脚手架进行施工。如示意图二。（示意图二）脚手架搭设情况：每层平面距离300Omm分别设置16#槽钢外挑结构面1700mm,室内长度为2000mm,设置三根16U型扣件，穿楼板固定。双排脚手架搭设在槽钢上，每6000mm设置抱结构柱的拉结杆。每层脚手架搭设高度为2300mm,宽度为2400mm。平面通长搭设，外围满铺安全绿网。3）标准层上层楼板相对下层楼板退台（主要集中在A、B、E、F座标准层位置）此种情况由于下层楼板在上层楼板外，提供了天然的作业面，可直接下层楼板搭设高度为2米左右的脚手架作为站人的操作作业平台进行施工。如示意图三。（示意图三）脚手架搭设情况:每层搭设高度为2300mm,宽度为2400mm的脚手架,每6000mm设置抱结构柱的拉结杆。平面通长搭设，外围满铺安全绿网。4.1 脚手架材料选择4.1.1 钢管脚手架钢管应采用国家现行标准直缝电焊钢管（GB/T13793-2008）的普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700-2006）中Q235F-A级钢管的规定。弯曲变形及锈蚀的钢管不得使用。脚手架钢管采用外径为48.3mm,壁厚3.6mm的钢管，其横向水平杆最大长度不应大于1.5m,其它杆最大长度不应超出6mo脚手架钢管的表面质量及外形应符合下列要求：（1）新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于-0.5mm,端面偏差不应大于1.7mm。（2）旧钢管表面锈蚀深度应小于0.5mm,弯曲变形各种杆件钢管的端部弯曲1.l.5m时，不应大于5mm。立杆钢管弯曲当3m<1.<4mm时;不应大于12mm；当4m<1.6m时不应大于20mm；水平杆斜杆的弯曲1.6m,不应大于30mm。（3）所用钢管均应符合Cl形象要求，外架外排立杆及水平杆刷黄色油漆；剪刀撑刷黄黑相间颜色油漆。4.1.2扣件（1）扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。（2）扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831-1995）的规定，其附件的制造材料应符合规定，螺纹应符合GB196-81普通螺纹基本尺寸的规定，垫圈应符合相关规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm,扣件表面应进行防锈处理。（3）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。（4）扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换；新旧扣件均应进行防锈处理。4.1.3 脚手板脚手板采用钢笆板,施工层挡脚板高度为18Omm。脚手板采用斜向黑黄相间颜色涂刷。4.1.4 安全网按照厦门市安全监督总站的有关规定，本工程安全网全部采用绿色阻燃密目式安全网，兜网采用尼龙网。4.1.5 2脚手架搭设顺序4.2.1 起步脚手架铺设垫板f摆放扫地杆一逐根树立杆、随即与纵向扫地杆扣紧一装横向扫地杆并与立杆或纵向扫地杆扣紧f安装第一步纵向水平杆（与各立杆扣紧）一安装第一步杆横向水平杆f安装第二步纵向水平杆f安装第二步横向水平杆f安装第三纵向水平杆和横向水平杆f连墙杆f接长立杆一加设剪刀撑f铺设脚手板f在作业面搭设护身栏杆f挂安全网（安全网在外架满挂）。4.2.2 楼层脚手架接长立杆f安装第一步纵向水平杆（与各立杆扣紧）一安装第一步横向水平杆一第二步纵向水平杆f第二步横向水平杆f加设剪刀撑f铺设脚手板f在作业面搭设护身栏杆一挂安全网（安全网在外架满挂）。4.3脚手架搭设要求4.3.1 立杆（048.3X3.6钢管）本工程内侧立杆距建筑外围0.25m（根据现场情况可适当调整）,大横杆布距为1.80m,上、下两根大横杆之间设一道护身杆,护身杆高度090m。立杆顶端高出建筑物上皮1.5mo上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受力，与相近立杆的距离不大于纵距的三分之一。在距外架底部20OnnIl处设置通长扫地杆，所有立杆落在地下室基础底板或者结构顶板上。当地下室外脚手架搭设时，混凝土基础底板下设的100厚素混凝土垫层宽出基础边1500m11,已保证外脚手架地基满足要求，方便搭设脚手架。在外侧每两立杆间增加一根竖向钢管用作安全围护。立杆接头除顶层顶部可采用搭接外，其他各层各部必须采用对接扣件连接。对接、搭接应符和下列规定：立杆的对接扣件应交错布置，两根相邻立杆接头不得设置在同一步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mmo各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mnio432纵向水平杆（大横杆、048.3X3.6钢管）（1）纵向水平杆与立杆用直角扣件扣接牢固，布距为1.8m,纵向水平杆接头交错布置，相邻接头不得在同一跨内，并套上驳芯和对接扣件锁紧扣牢。（2）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。（3）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符和以下规定：1）、纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步或不同跨两个相邻接头在水平方向错开的距离不应小于50Onln1。各接头中心至最近主节点的距离不宜大于纵距的l3o2）、搭接长度不应小于hn,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。3）、本工程使用钢脚手板，纵向水平杆作为横向水平杆上的支座，用直角扣件固定在立杆上。4.3.3 横向水平杆（小横杆、048.3X3.6钢管）大横杆设于小横杆之上，固定在立柱的内侧，并采用直角扣件与立柱扣紧。横向水平杆设在纵向水平杆与立杆的连接点，两端用直角扣分别与内外立杆锁紧扣牢。横向水平杆构造应符和下列规定：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.41.,也不应大于500mm,本工程为200mmo（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的l2o（3）本工程使用钢笆板脚手板，双排脚手架的横向水平杆上两端均采用直角扣件固定在纵向水平杆上。434脚手板（1）作业层脚手板应铺满、铺稳，离开墙面120150mm；钢笆板脚手板的宽度不应小于20Oninb厚度不小于50mm.（2）脚手板应设置在三根横向水平杆上。当脚手板小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。铺设可采用对接或平铺，也可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸应取130-150mm,两块脚手板外伸长度和不应大于300mm。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于20OnIm,其伸出横向水平杆的长度不应小于100nIn1。（3）脚手板铺设完成后应安装木挡脚板，高度不小于180m11io4.3.5 连墙件连墙件不仅可防止脚手架在风荷载和其他水平力作用下产生倾覆，更能对立杆起中间支座的作用，可增大其竖向间距使立杆的承载力大幅度下降。连墙件的设置可保证脚手架的稳定性。（1）本工程连墙件采用刚性连墙件。幕墙施工阶段，外脚手架连墙件采用埋件连固式，楼外脚手架连墙件均利用结构施工期间预埋预留的短钢管通过1.2m长左右的钢管利用扣件固定，即在裙楼各层楼板施工过程中在楼板中埋设连墙件，用扣件与脚手架立杆或纵向平杆连接固定，预埋的连墙件拟采用带短钢管埋件，在普通埋件的钢板上焊以适当长度的短钢管，钢管长度以能与立杆或大横杆可靠联结为度。拆除时采用气割的方法从钢管焊接处割开。连墙件设置间距为二布三跨设置。具体为竖向间距2倍步距，水平间距3倍纵距。（2）连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm。（3）连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时应采取其他可靠措施固定。（4）连墙件中的连墙杆宜呈水平布置或垂直于墙面布置，并呈水平位置或稍可向脚手架一端倾斜，不容许向上翘起。当不能水平布置时，与脚手架连接的一端应下斜连接,不应采用上斜连接。4.3.6 扫地杆脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。其连接方式及接头位置同纵向水平杆。4.4脚手架检查与验收及监测4.4.1 脚手架的检查（1）检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。（2）各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。(3)检查脚手板有否松动、悬挑，还要检查四周是否用铁丝扎牢，如发现问题应及时纠正。(4)连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。(5)要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。(6)如脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。(7)检查脚手架的荷教情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。4.4.2 脚手架的验收外架搭设完成后，施工单位、监理单位组织有关人员进行验收。验收合格后，经施工单位项目技术负责人及项目总监理工程师签字后，方可投入使用。4.4.3 脚手架的监测外架在使用过程中，应每月对架体进行监测，监测主要内容为架体的垂直度等，监测应形成记录，特别是在暴雨、台风后应对架体进行检测合格后方可继续使用。4.4.4 4.4脚手架拆除施工脚手架使用完毕后立即拆除，在脚手架拆除前应作好以下工作：(1)对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。(2)在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。(3)脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域。(4)严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是:栏杆f脚手板f剪刀撑一大横杆一小横杆一立杆。(5)外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排。(6)拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处设置明显的停用标志和围栏，此警示标志必须内外双面都加以设置。(7)在拆除的脚手架周围，明显标示“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内。(8)拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用。(9)本工程脚手架拆除时遇大风、大雨、大雾天应停止作业。(10)拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。(11)脚手架拆除过程中，中途不得换人，如必须换人，则应该在安全技术交底中交代清楚。4.4.5脚手架的维护与保养脚手架在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。脚手架日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队对外脚手架进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。脚手架保养整修的主要内容有：(1)检查脚手架基础有无不均匀下沉，脚手架底部有无堆放杂物。(2)检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。(3)各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。(4)检查脚手板有否松动、悬挑，还要检查四周是否用铁丝扎牢，如发现问题应及时纠正。(5)连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。(6)要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。(7)如脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。(8)检查脚手架的荷教情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。(9)脚手架使用中必须经常检查，清除架子上的杂物，严禁在架子上堆积过多的施工材料，或多人挤在一起，以免架子发生超载，造成事故。(10)脚手架上施工材料应随用随运，施工荷载不得大于3kNm2,使用机具、材料等尽量放在脚手架里侧，以减小倾覆力矩。五、质量、安全文明保证措施及要求5.1外架搭拆组织机构为保证外架搭设顺利进行，全面落实施工生产安排，对外架搭设、使用、拆除全过程进行管理和监控，确保质量目标、工期目标、环境管理目标和职业健康安全管理目标的实现，建立如下组织机构：项目安全部配备安全总监1名，专职安全员5名，同时分包劳务队伍设置专职安全员1名，并纳入总包安全管理体系，由总包安全部统一管理。5.2脚手架搭设质量要求脚手架质量要求项目技术要求允许偏差(mm)检查方法与工具地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-10立杆垂直度H=27±30经纬仪纵向水平杆高差±20水平仪±10双排脚手架横向水平彳偏差千夕卜伸长度夕卜伸15Omm-20钢板尺项目支术要求允许偏差(mm)检查方法与工具扣件安装主节点处各扣件中心点相互距离a150mm1.：,2.纵市平杆，41a4F3.横向水1撑杆钢卷尺s杆h1水平杆1.剪刀奔同步立杆上两个相隔对接扣件的高差A500mmJfnn钢卷尺§g立杆上的对接扣件置主节点的距离ah3600mm钢卷尺*>/52-M*Z1.15001500纵向水平杆的对接扣件至主节点的距离ala3500mmOk钢卷尺2-ffZ纵向水平杆相邻接头水平距离a500mm§钢卷尺i15001ISM螺栓拧紧扭力矩4065Nm扭力扳手剪刀撑斜杆与地面的倾角45o60o角尺项目技术要求Q午偏差(mm)检查方法与工具脚手板外伸长度对接a=13O150mm1.300mmII钢卷尺TIlTI()aIW<JOO)'搭接a2100mm1220OmmI钢卷尺I_÷+t412)a2005.3脚手架搭设安全文明保证措施(1)所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细的安全技术交底。(2)每一楼层外架搭设完毕后，必须验收合格后方可使用。(3)高空作业要正确使用“三宝”，遇六级以上大风时，应停止高空作业。(4)及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。(5)焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。(6)外架上不得堆放钢筋，模板等材料。(7)脚手架拆除程序与安装程序相反，拆除时，先将脚手架板逐一传递至楼层或转料平台上，再按步骤为横杆f立杆一剪刀撑，拆除时，严禁乱丢及高空坠物。(8)本脚手架搭设主要由项目工程部负责实施，安全部与技术部负责对现场施工进行检查与指导。4.4.5 4安全管理(1)脚手架搭拆工程必须由有登高架设操作合格证，并经专门安全培训合格的人员实施，并由项目负责人与其签订安全责任指标分解协议。(2)脚手架搭设前要进行施工方案及安全技术交底，并作记录。(3)脚手架搭设人员必须是40岁以下的男性青壮年，持证上岗，并定期体格检查合格。(4)脚手架搭拆应有技术人员在场指挥和管理，拆除时还指派专职安全员监控。(5)脚手架搭设，应由专责质量安全部门进行分段或总体验收。(6)脚手架验收使用后，有下列情况的须进行从新全面检查，验收合格才能继续使用:1）连续使用达到6个月。2）施工中曾停止使用15天以上，需恢复使用前。3）在大风雨或台风、地震后。4）在使用中发现有显著的下沉、变形或其他的安全隐患。六、脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJl30-2001）。计算参数：双排脚手架，搭设高度15米，立杆采用单立管。立杆的纵距1.40米，立杆的横距1.05米，内排架距离结构0.70米，立杆的步距1.80米。钢管类型为048X3.0,连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。施工活荷载为2.0kNm2,同时考虑2层施工。脚手板采用钢笆板，荷载为0.15kNm2,按照铺设4层计算。栏杆采用钢笆板，荷载为0.15kNm,安全网荷载取0.005OkN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。基本风压0.45kNm2,高度变化系数1.2500,体型系数0.6000。地基承载力标准值170kNm2,基础底面扩展面积0.250m2,地基承载力调整系数1.O0。一、大横杆的计算：大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1 .均布荷载值计算大横杆的自重标准值Pl=0.038kNm脚手板的荷载标准值P2=0.150×1.0502=0.079kNm活荷载标准值Q=2.000X1.050/2=1.050kNm静荷载的计算值ql=1.2×0.038+1.2X0.079=0.141kN/m活荷载的计算值q2=1.4×1.050=1.470kNm大横杆计算荷载组合简图（跨中最大弯矩和跨中最大挠度）大横杆计算荷载组合简图（支座最大弯矩）2 .抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：跨中最大弯矩为Ml=(0.08×0.141+0.10×1.470)×1.5002=0.356kN.m支座最大弯矩计算公式如下：支座最大弯矩为M2=-(0.10×0.141+0.117×l.470)×1.5002=-0.419kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.419×106/4491.0=93.210Nmm2大横杆的计算强度小于205.0Nmm2,满足要求！3 .挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：静荷载标准值q1=0.038÷0.079=0.117kNm活荷载标准值q2=1.050kNm三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.117+0.990X1.050)X1500.04/(100X2.06×105X107780.0)=2.55Imm大横杆的最大挠度小于1500.0/150与IOmm,满足要求！二、小横杆的计算：小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。1 .荷载值计算大横杆的自重标准值Pl=0.038×1.500=0.058kN脚手板的荷载标准值P2=0.150×1.050×1.500/2=0.118kN活荷载标准值Q=2.000×1.050×1.500/2=1.575kN荷载的计算值P=1.2×0.058+1.2×0.118+1.4×1.575=2.416kN小横杆计算简图2 .抗弯强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下：集中荷载最大弯矩计算公式如下：M=(1.2X0.038)×1.0502/8+2.416×1.0504=0.641kN.m=0.641X106/4491.0=142.622Nmm2小横杆的计算强度小于205.0Nmm2,满足要求！3 .挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下：集中荷载最大挠度计算公式如下：小横杆自重均布荷载引起的最大挠度Vl=5.0×0.038×1050.004/(384×2.060×105×107780.000)=0.03mm集中荷载标准值P=0.058÷0.118+1.575=1.751kN集中荷载标准值最不利分配引起的最大挠度V2=1750.725Xl050.0×1050.0×1050.0/(48X2.06X105×107780.0)=1.902mm最大挠度和V=V1+V2=1.929mm小横杆的最大挠度小于1050.0/150与IOmm,满足要求！三、扣件抗滑力的计算：纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):RRc其中Rc一扣件抗滑承载力设计值,取8.0kN;R纵向或横向水平杆传给立杆的竖向作用力设计值；1.荷载值计算横杆的自重标准值Pl=0.038×1.050=0.040kN脚手板的荷载标准值P2=0.150×1.050×1.500/2=0.118kN活荷载标准值Q=2.000×1.050×1.500/2=1.575kN荷载的计算值R=1.2×0.040+1.2×0.118+1.4×1.575=2.395kN单扣件抗滑承载力的设计计算满足要求！当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kNo四、脚手架荷载标准值：作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1070NGl=0.107×37.200=3.979kN(2)脚手板的自重标准值(kNm2);本例采用钢笆板脚手板，标准值为0.15NG2=0.150×4×1.500×(1.050+0.250)2=0.585kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、钢笆板脚手板挡板，标准值为015NG3=0.150×1.500×42=0.450kN(4)吊挂的安全设施荷载，包括安全网(kNm2);0.005NG4=0.005X1.500X37.200=0.279kN经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=5.293kNo活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=2.000×2×1.500×1.050/2=3.150kN风荷载标准值应按照以下公式计算其中WO基本风压(kNm2),按照建筑结构荷载规范(GB50009-2001)附录表D.4的规定采用：WO=0.450Uz风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)附录表7.2.1的规定采用：Uz=1.250US风荷载体型系数：Us=0.600经计算得到，风荷载标准值Wk=0.7×0.450×1.250×0.600=0.236kNm2.考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+0.85×1.4NQ经过计算得到，底部立杆的最大轴向压力N=1.2X5.293+0.85×1.4×3.150=10.101kN不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ经过计算得到，底部立杆的最大轴向压力N=1.2×5.293+1.4×3.150=10.762kN风荷载设计值产生的立杆段弯矩MW计算公式MW=0.85×1.4Wklah210其中Wk风荷载标准值(kNm2);Ia立杆的纵距(m)；h立杆的步距(m)o经过计算得到风荷载产生的弯矩MW=O.85X1.4X0.236X1.500X1.8OOX1.800/10=0.137kN.m五、立杆的稳定性计算：1.不考虑风荷载时,立杆的稳定性计算其中N立杆的轴心压力设计值，N=10.762kN;1 计算立杆的截面回转半径，i=1.60cm；k计算长度附加系数，取1.155；u计算长度系数，由脚手架的高度确定，u=1.500;10计算长度(m),由公式10=kuh½,10=1.155×1.500×1.800=3.118m；A立杆净截面面积，A=4.239cm2;W立杆净截面模量(抵抗矩),W=4.491cm3;由长细比，为3118/16=196；轴心受压立杆的稳定系数,由长细比10/i的结果查表得到0.190；钢管立杆受压强度计算值(Nmm2);经计算得到b=10762/(0.19X424)=133.935Nmm2;f钢管立杆抗压强度设计值，f=205.00Nmm2;不考虑风荷载时，立杆的稳定性计算b<f,满足要求！2.考虑风荷载时,立杆的稳定性计算其中N立杆的轴心压力设计值，N=IOJOlkN5i计算立杆的截面回转半径，i=1.60cm；k计算长度附加系数，取1.155；u计算长度系数，由脚手架的高度确定，u=1.500;10计算长度(m),由公式10=kuh确定，10=1.155×1.500×1.800=3.118m；A立杆净截面面积，A=4.239cm2;W立杆净截面模量(抵抗矩),W=4.491cm3;由长细比，为3118/16=196；0轴心受压立杆的稳定系数,由长细比10/i的结果查表得到0.190；MW计算立杆段由风荷载设计值产生的弯矩，MW=0.137kN.m;钢管立杆受压强度计算值(Nmm2);经计算得到b=10I01(0.19X424)+137000/4491=156.126Nmm2；Ifl钢管立杆抗压强度设计值，由二205.00Nmm2;考虑风荷载时，立杆的稳定性计算b<f,满足要求！六、最大搭设高度的计算：不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：其中NG2K构配件自重标准值产生的轴向力，NG2K=1.314kN;NQ活荷载标准值，NQ=3.150kN;gk每米立杆承受的结构自重标准值，gk=0.107kNm;经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度Hs=81.684米。脚手架搭设高度HS等于或大于26米，按照下式调整且不超过50米：经计算得到，不考虑风荷载时，脚手架搭设高度限值H=50.000米。考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：其中NG2K构配件自重标准值产生的轴向力，NG2K=1.314kN;NQ活荷载标准值，NQ=3.150kN;gk每米立杆承受的结构自重标准值，gk=0.107kNm;Mwk计算立杆段由风荷载标准值产生的弯矩，Mwk=0.115kN.m;经计算得到，考虑风荷载时，按照稳定性计算的搭设高度Hs=67.793米。脚手架搭设高度HS等于或大于26米，按照下式调整且不超过50米：经计算得到，考虑风荷载时，脚手架搭设高度限值H=50.000米。七、连墙件的计算：连墙件的轴向力计算值应按照下式计算：Nl=Nlw+No其中NlW风荷载产生的连墙件轴向力设计值(kN),应按照下式计算：Nlw=1.4×Wk×Awwk风荷载标准值，wk=0.236kNm2;Aw每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw=3.60X4.50=16.200m2;No连墙件约束脚手架平面外变形所产生的轴向力(kN)；No=5.000经计算得到Nlw=5.358kN,连墙件轴向力计算值Nl=10.358kN连墙件轴向力设计值Nf=»Af其中0轴心受压立杆的稳定系数,由长细比li=25.001.60的结果查表得到0=0.96；A=4.24cm2;f=205.00Nmm2o经过计算得到Nf=83.433kNNf>Nl,连墙件的设计计算满足要求！连墙件双扣件连接示意图八、立杆的地基承载力计算：立杆基础底面的平均压力应满足下式的要求PWfg其中p立杆基础底面的平均压力(kNm2),p=N/A；p=43.05N上部结构传至基础顶面的轴向力设计值(kN)；N=10.76A基础底面面积(m2)；A=0.25fg地基承载力设计值(kNm2);fg=170.00地基承载力设计值应按下式计算fg=kc×fgk其中kc脚手架地基承载力调整系数；kc=1.00fgk地基承载力标准值；fgk=170.00地基承载力的计算满足要求!
