乐清市清江污水处理厂扩容及清洁排放技改工程海域使用论证报告书.docx

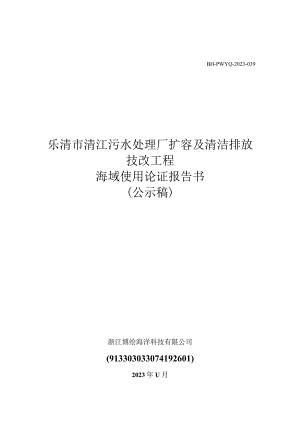

BH-PWYQ-2023-039乐清市清江污水处理厂扩容及清洁排放技改工程海域使用论证报告书(公示稿)浙江博绘海洋科技有限公司(913303033074192601)2023年U月摘要项目基本情况：乐清市清江污水处理厂扩容及清洁排放技改工程位于330382-0054围填海历史遗留问题图斑内，属于乐清市围填海历史遗留问题处理方案中的拟建项目。本工程用海类型为“工业用海”中的“其他工业用海”，用海方式为“填海造地”中的“建设填海造地”，用海面积为0.8868公顷，用海期限为40年。2021年9月1日，本项目的工程可行性研究报告获得了乐清市发展和改革局的批复；2022年1月21日，本项目的初步设计获得了乐清市发展和改革局的批复。用海必要性：本工程用海面积为0.8868公顷。本工程的建设是响应“浙江标准”的需要，有助于解决清江镇及周边地区污水处理的需要，是符合城镇污水处理厂污染物排放标准的要求，是促进城镇经济可持续发展的需要，是响应浙江省生态环境保护“十四五”规划的需要，是响应温州市水环境质量“达HI消W”行动的需要，是落实关于加快处理围填海历史遗留问题的若干意见的需要。因此本工程用海是必要的。规划符合性：本工程位于乐清湾农渔业区（A1-21）,与该区的主导功能、海域使用管理要求及海洋环境保护要求都是相符合的。本工程的建设符合浙江省海洋主体功能区规划浙江省海岸线保护与利用规划（20162020年）乐清市国民经济和社会发展第十四个五个规划和二。三五年远景目标纲要乐清市域总体规划（2013-2030年）浙江省海洋生态环境保护“十四五”规划乐清市围填海历史遗留问题处理方案及“三区三线”划定成果等相关规划要求。占用岸线情况：本工程填海与330382-0054图斑填海统一实施，没有新增岸线，开发利用不直接占用当前岸线。因此，本工程用海对岸线资源无影响。利益相关者协调情况：本项目无利益相关者，与利益相关部门存在协调途径。资源生态影响及生态保护措施：本工程位于330382-0054围填海历史遗留问题图斑内，图斑己填成陆，后续工程建设不会对周边水动力、冲淤环境造成进一步影响，不会对周边海域水质、沉积物等海洋环境质量造成不利影响。本工程所在图斑共造成海洋生物资源损害价值为287.8454万元（20年计），海洋生态系统服务价值损害价值为6.9013万元/年。本工程用海面积为0.8868公顷，则类比估算得到本工程实施造成的海洋生态系统服务功能损失价值为0.52万元/年，造成的海洋生物资源损失价值为9.88万元（20年计）。用海选址合理性：本工程位于330382-0054围填海历史遗留问题图斑内，工程的建设有助于进一步扩大污水处理厂的处理能力，而且随着排放标准的提高，可以有效降低排入乐清湾的污染物总量，减少污水对环境的污染程度，对保护乐清湾海域水质、改善水环境质量起到积极的作用。本工程科学合理地开发利用已填成陆的海域资源，能够协调区域的发展。项目选址与区位、社会条件和社会条件适宜。用海方式合理性：本工程用海方式为“填海造地”中的“建设填海造地”，本工程填海与330382-0054图斑填海统一实施。工程实施后，对周边海域的水动力影响仅局限在工程用海区附近，对海域大范围流态并无改变，对附近海域的冲淤环境未造成严重破坏，后续施工不会对外侧水文动力和海床冲淤环境产生进一步的影响。因此用海方式是合理的。用海平面布置合理性：本工程厂区平面布置方案根据比选确定，在满足用海需求的同时尽可能减小用海面积，符合集约、节约用海的原则；本工程在已填海成陆的乐清零星围填海区内进行平面布置，不会对围堤外侧水文动力、冲淤环境产生影响；开工前做好与乐清市水环境处理有限责任公司的相关协调工作，与周边其他用海活动相适应；项目用不占用海岸线，不涉及岸线保护问题。因此本次污水处理厂扩容技改工程平面布置合理。用海面积合理性：本工程用海面积为0.8868公顷，可满足各建构筑物、建筑、绿地、道路及停车场地、围墙等的用海需求。本技改工程用地指标处于控制范围内，符合集约、节约用海原则。另外，工程建设实施符合生态用海要求，界址点量算符合海籍调查规范的要求，用海面积合理。用海期限合理性：本工程用海年限为40年。根据中华人民共和国海域使用管理法规定，“公益事业用海海域使用权最高期限为40年”。本项目属于公益性项目，用海期限符合中华人民共和国海域使用管理法对于建设工程用海海域使用权最高期限为40年的要求。根据建筑结构可靠度设计统一标准，乐清市清z:污水处理I.扩容及清洁排放技改I邓海域他用论证强看年本工程建构筑物结构设计使用年限为50年。因此，工程用海期限是合理的。生态用海对策：根据工程用海情况分析以及项目建设前后海洋生态调查情况对比分析，用海区目前的主要生态问题包括了部分原有岸线损失、滩涂湿地面积减少以及海洋生物资源损失。本次生态修复方案主要包括海岸线与滨海湿地修复和海洋生物资源恢复。工程建设后拟实施相应的生态跟踪监测，主要包括海岸线、滨海湿地、海洋生物资源，确定具体的监测范围和频率。生态用海对策措施总体可行。目录1 11.1 论证工作由来11.2 论证工作等级和范围52项目用海基本情况72.1 项目用海建设内容72.2 平面布置和主要结构、尺度212.3 主要施工工艺和方法282.4 项目用海需求302.5 项目用海必要性343项目所在海域概况383.1 海洋资源概况383.2 海洋生态概况434资源环境影响分析794.1 生态评估794.2 资源影响分析1004.3 生态影响分析1015海域开发利用协调分析1065.1 开发利用现状1065.2 工程用海对海域开发活动的影响1135.3 利益相关者界定1165.4 协调部门界定1175.5 用海对国防安全和国家海洋权益的影响分析1186国土空间规划符合性分析1196.1 项目用海与海洋功能区划的符合性分析1196.2 与相关规划符合性分析1257用海合理性分析1327.1 用海选址合理性分析1327.2 用海平面布置合理性分析1357.3 用海方式合理性1397.4 占用岸线合理性1407.5 用海面积合理性分析1407.6 用海期限合理性分析1478生态用海对策措施1488.1 生态用海对策1488.2 生态保护修复措施1529结论1589.1 工程用海基本情况1589.2 工程用海必要性结论1589.3 工程用海资源环境影响分析结论1589.4 海域开发利用协调性分析结论1599.5 工程用海与海洋功能区划及相关规划符合性分析1599.6 工程用海合理性分析结论1599.7 生态用海对策措施结论1609.8 工程用海可行性结论1601概述1.I论证工作由来浙江省在水污染治理方面一直走在全国前列，早在2013年底就推出以“治污水、防洪水、排涝水、保供水、抓节水”为内容的“五水共治”行动。“五水共治”吹响了浙江大规模治水行动的新号角，近年来在该行动的指引下，全省各县市都在水环境治理和提高方面取得了长足进步。乐清市是浙江省温州市下辖县级市，西北为雁荡山山脉，东南为海积平原，东临乐清湾与台州为邻，南濒瓯江和温州市区相望。清江镇位于乐清市中北部地区的中心位置，与乐清市中心城镇虹桥片相邻，详见图Ll-Io乐清市清江污水处理厂位于浙江省乐清市西门岛西侧，于2016年建设完成,现状处理规模为9000吨/日，分两期建设，其中一期处理规模为3500吨/日，二期处理规模为5500吨/日，设计出水水质达到国标GB18918-2002一级A标准，尾水经处理达标后排至小东塘河。本次污水处理厂扩容技改工程选址位于原厂区的西南侧，技改内容主要包括现状组合生物池、鼓风机房、一体化MBR模块和污水调节池等。根据城镇污水处理厂主要水污染物排放标准(DB33/2169-2018)(以下简称“浙江标准”)，原污水处理厂实际运行过程中，出水指标能够稳定达到一级A排放标准，但氨氮、总氮和总磷出水指标波动较大，后续随着污水处理量的上升，上述三项出水指标要满足“浙江标准”，存在较大压力。为了解决清江镇污水处理的需要，缓解污水处理厂运行压力，响应温州市水环境质量”达Hl消W”行动，根据关于进一步加强城镇污水处理设施建设管理工作的指导意见(浙建城202040号)的总体要求，城镇污水收集处理设施由规模增长向质量提升转变，新扩建城镇污水处理厂要按照浙江省城镇污水处理厂主要水污染物排放标准(DB33/2169-2018)和有关国家技术标准建造，在原来污水处理厂的基础上，进行扩容以及清洁排放技改工程。扩容以及清洁排放技改工程实施后，污水收集率、污水处理率、处理设施利用率和污泥稳定减量化率都将有显著的提高和完善，进一步降低清江污水处理厂污水出水水质的污染物指标，可以大幅度削减污染物排放入水体的负荷，改善纳污水体的水环境质量，进一步保护整个海域环境，减少污染物的排放，对整个温州市海域污染保护都有着比较重要的意义和作用。根据浙江省自然资源厅和浙江省发展和改革委员会出台的关于印发（浙江省加强滨海湿地保护严格管控围填海实施方案）的通知（浙自然资规（2019）1号）及自然资源部关于进一步明确围填海历史遗留问题处理有关要求的通知（自然资规（2018）7号）规定，2019年6月平阳县人民政府组织编制了乐清市零星围填海项目生态修复方案和乐清市零星围填海项目生态评估报告，2019年9月编制了乐清市围填海历史遗留问题处理方案，目前已经备案完成。本工程位于330382-0054围填海历史遗留问题图斑内，与图斑的位置关系见图1.1-2,330382-0054图斑已填成陆，图斑总面积为11.0672公顷，利用状态为未利用，用海主体为乐清市污水处理厂，审批状态为已办理土地收储、转用、征用等手续，属于处理方案中“拟建项目”之一。根据中华人民共和国海域使用管理法有关规定，任何单位和个人在中华人民共和国内水、领海持续使用特定海域三个月以上的排他性用海活动，在向政府海洋行政主管部门申请使用海域时，必须出具海域使用论证材料，分析工程使用海域的可行性，保证海洋资源的合理利用和相关涉海产业的协调发展。根据浙江省海域使用管理条例，海域使用权可以通过申请批准或者招标、拍卖、挂牌方式取得。结合浙江省海洋与渔业局印发的用海审批目录，本项目属于第二类“城市基础设施用海”中的第5项“环境卫生设施：包括雨水处理设施、污水处理厂、垃圾（粪便）处理设施、其他环卫设施”，因此，本项目可以通过申请审批的方式取得海域使用权。受乐清市水环境处理有限责任公司的委托，我公司承担清江镇污水处理厂扩容及清洁排放技改工程的海域使用论证工作。接到委托任务后，我公司项目人员对项目现场进行了现场踏勘、收集了有关工程基础资料，并进行了工程建设地附近海洋资源和环境现状资料的调研。同时向当地海洋行政主管部门汇报和征询了意见。2021年9月1日，本项目的工程可行性研究报告获得了乐清市发展和改革局的批复；2022年1月21日，本项目的初步设计获得了乐清市发展和改革局的批复。根据自然资源部关于进一步明确围填海历史遗留问题处理有关要求的通知（自然资规（2018）7号）文件中第三条“依法处置未取得海域使用权的围填海项目”的有关精神，本工程的海域使用论证报告可适当简化，重点对用海必要性、面积合理性、海域开发利用协调等进行论证，明确生态修复措施。已完成生态评估和生态保护修复方案编制的，直接引用相关报告结论。以此文件为基础，参照海域使用论证技术导则（GBT423612023）的有关要求，我公司编制完成了乐清市清江污水处理厂扩容及清洁排放技改工程海域使用论证报告书（公示稿）。说明：本报告如未特别说明，高程均为1985国家高程基准（二期）。设计坐标系采用乐清城市独立坐标系（即北京1954坐标系，高斯-克吕格投影，中央经线为121。00，），地形图和调查站位坐标系均采用CGCS2000坐标系，投影为高斯-克吕格投影，中央经线121o00*o工程位置图1.1-1乐清市地理位置示意图21r2vr-图例I1木坳日I2rv<iI27r27nr图1.12本项目与围填海图斑关系示意图1.2论证工作等级和范围1.2.1 论证工作等级项目海域使用论证工作等级为一级。1.2.2 论证范围根据海域使用论证技术导则(GB/T42361-2023)：论证范围应依据项目情况、所在海域特征及周边海域开发利用现状等确定，应覆盖项目用海可能影响到的全部区域。一般情况下，论证范围以项目用海外缘线为起点进行划定，一级论证向外扩展15km。1.2.3 论证重点根据“自然资规(2018)7号”文件中第三条“依法处置未取得海域使用权的围填海项目”的有关精神，海域使用论证报告可适当简化，重点对项目用海必要性、面积合理性、海域开发利用协调性等进行论证，明确生态修复措施。已完成生态评估和生态保护修复方案编制的，直接引用相关报告结论。同时根据海域使用论证技术导则(GBT423612023)表C.1中项目用海论证重点要求，并结合工程区域自身特征和所在海域的自然环境条件、海洋资源分布、开发利用现状等，确定本次海域使用论证工作的重点为:（I）用海必要性分析；（2）平面布置和用海面积合理性分析；（3）海域开发利用协调分析；（4）生态建设方案。2项目用海基本情况2.1 项目用海建设内容2.1.1 项目概况项目名称：乐清市清江污水处理厂扩容及清洁排放技改工程；申请单位：乐清市水环境处理有限责任公司；项目位置：乐清市清江镇小东塘工业区北侧；项目规模：1宗用海，面积0.8868公顷；项目总投资：7111.27万元；工程用海性质：公益性用海。2.1.2 地理位置及现状清江镇地处乐清市中部，东濒乐清湾，南接虹桥商贸重镇，西壤芙蓉镇，北依雁荡山。本工程位于乐清市西门岛西侧，位于乐清零星围填海区内。项目组于2023年6月13日进行现场踏勘，根据现场踏勘情况，本工程位于乐清零星围填海区内，在处理方案中调查图斑编号为330382-0054,本工程所在围填海区属于未确权已填成陆未利用，面积为11.0672公顷，目前项目生态评估和生态修复方案均已编制完成，并通过评审，区域的开发利用计划为：该区域部分面积约1.5公顷已实际用于污水处理厂，剩余部分面积将根据乐清市土地利用总体规划，拟于2023年前开展后续开发利用。本工程作为乐清零星围填海工程的一部分，已与整体工程同步实施。本项目选址位于已建污水处理厂西南侧，污水处理厂厂区示意图见图2.12。由踏勘情况可知，厂区内部现状为草地和绿化，无建筑物和任何构筑物，厂区内部为未开发利用状态。厂区内部有一处临时厂房为污水处理厂临时工人居住。厂区北侧为规划绿化，绿化与厂区之间以道路相隔，道路北侧为已建乐清市欣兴生物科技有限公司。厂区南侧有一水闸，河道从厂区西南侧沿至东南侧。河道南侧为已建浙江天成力得工具有限公司，河道东南侧为开放式养殖区，目前暂无开展养殖（图2.1-3）。本工程所在区域绿地丰富，地势平坦。工程区域现状为荒地，未进行开发利用，未形成水泥路面，工程用海周边道路未开工建设，工程区域地势平坦，坡度较缓。工程北侧和西侧均为道路，东侧为己建乐清市污水处理厂，南侧为I2I<W2Z东I2(W41QfhTb6鬻NA,为图24.1项目地理位置示意图I2IW121*75-»m-ro底IFS-朱IrlBF.INtf离121至11纥ITlCr£3d*b6fi=32*Wx»匕。«图2.12项目位置示意图图2.1-3工程周边现状图乐清市清江污水处理厂犷容及清沾排放技改工程海域使用论证报告书乐清市清江污水处理厂扩容及清洁排放技改工程3127.436-511.375÷28fe2.842:281.771.66+1:500BB2.1-5工程附近区域地形图112.1.3 项目建设内容2.13.1已建污水处理厂内容本项目为改扩建项目，己建成的乐清市清江镇污水处理厂位于小东塘工业园北端，创业路和东塘路交叉口北侧。现状处理规模为9000吨/日，分两期建设，其中一期处理规模为3500吨/日，二期处理规模为5500吨/日，设计出水水质达到国标GB18918-2002一级A标准，尾水经处理达标后排至小东塘河。污水处理厂于2014年3月取得土地使用权，建筑面积1.5公顷。污水处理厂于2015年建设完成一期工程，处理规模为3500吨/日。2018年启动扩建工程,总投资约1923.43万元，于2019年建设完成，建设完成后处理规模达到9000吨/日。建构筑物从西往东依次布置进水泵房和调节池、沉砂池、A2/。池、活性砂滤池、消毒渠、综合机房。清江污水处理厂现状污水处理工艺采用：粗格栅/提升泵房+细格栅/旋流沉砂池+AAO池+二沉池+加药沉淀池+砂滤池+紫外线消毒渠。污泥处理工艺采用：储泥池+板框压滤机+外运处理。除臭处理工艺采用：生物滤池。现状处理工艺流程图如下图2.1-6所示。透水 ,水-i加卜T'芸"图2.16现状工艺流程图己建成的乐清市清江镇污水处理厂规模为0.4万nWd,一次建成；远期输送至虹桥污水处理厂处理。由于规模小，设计将尽可能地把可合建的建（构）筑物合建在一起，这样可节省用地。同时设置调节池，合理调配污水量，减少冲击负荷。表2.1-1已建污水处理厂主要建、构筑物一览表序号名称结构形式规模单位数,!备注1粗格栅/进水泵房钢混2.0万m3d座1设备规模0.9万m3d2细格栅/旋流沉砂池钢混2.0万m3d座1设备规模0.9万m3d3配水井钢混2.0万m3d座14生化组合池一钢混0.35万m3d座1含AAO池、二沉池池、及加药沉淀池5生化组合池二钢混().55万m3d座1及加药沉淀池含AAO池、二沉池、6V型滤池钢混0.9万m3d座17清水池钢混0.9万m3d座18消毒计量外排池钢混2.0万m3d座19污泥贮池钢混0.9万m3d座110加药间及脱水机房框架0.9万m3d座111风机房及变配电房框架2.0万m3d座112生物除臭装置30.9万m3d座113综合用房框架座114传达室框架座1（1）格栅、沉砂池及提升泵房、调节池由于格栅池、曝气沉砂池的体量都很小，将它们与提升泵房、调节池合建,一次建成。格栅池格栅池设粗、细格栅各一道，粗栅条间隙15mm,细栅条间隙4mm,为不锈钢格栅。格栅池为钢筋混凝土结构，为满足最小土建尺寸，栅宽为0.8m。曝气沉砂池曝气沉砂池的有效容积为4m3,停留时间为1分钟。采用鼓风曝气，砂斗重力排砂，排砂水经砂水分离器达到砂、水分离等。提升泵房、调节池本调节池是以水量调节为主，故池内有水位变化，到后续构筑物需用水泵提升。为减小调节池埋深，沉砂池后设置提升泵房，提升污水至调节池，调节池内再设置轴流泵，提升污水至综合池。提升泵房内设置污水潜水泵三台（两用一备），性能参数为：Q=150mVd,H=8m,N=7.5kwo调节池内设置潜水搅拌机2台，避免污物沉积，潜水搅拌机N=5kw;设置轴流泵三台（两用一备），性能参数为：Q=150m3d,H=8m,N=7.5kw<>（2）综合池为节省用地，减少构筑物之间的联通管道，我们将A2/O池、二沉池合建为一池，称综合池，近期建一座。A2/O池A2/O池分厌氧区、缺氧区和好氧区。污泥负荷008kgBOD5kgMLssd,总氮负荷0.025kgTNkgMLssd,污泥浓度35gl,泥龄20天左右。厌氧区容积170m3,停留时间约1.0小时;缺氧区容积500m3,停留时间约3.0小时;好氧区容积1530m3,停留时间约9.0小时。总容积2200m3,总停留时间约13小时。三区的容积可根据实际运行情况予以适当调整，水深为5.5m。每个区域内均设水下搅拌机。污泥回流比30100%,混合液回流比100250%°回流泵采用管道泵，置于类似于阀门井一样的泵井内，以节省用地。污泥回流泵还兼作剩余污泥泵之用。供气量为20r113min,气水比7:1,采用鼓风曝气形式，鼓风机置于综合机房内。二沉池采用辐流式沉淀池。表面负荷0.8m3m2h,停留时间3.0小时，有效水深2.5米，池直径16m,池总高度为4.0米。采用水力排泥，泥斗容积设计比通常的要大，使它具有集泥井的功能。综合池总平面尺寸为41×17m。（3）活性砂滤池混合采用DN400管道混合器混合。活性砂滤池由六个单元组成，滤速8mh0,平面尺寸12m×5.6mo活性砂滤池配套的空压机等设备置于综合机房(4)消毒、巴氏槽消毒池、巴氏流量槽都是呈狭长形的构筑物，体量也很小，我们把它们合建。本工程消毒采用紫外线消毒法。紫外线消毒选用低耗能、高性能的低压高强紫外灯UV3000PlusTM系统。消毒池为钢筋混凝土结构，消毒、巴氏槽的平面总尺寸为12.0x2.70m。(5)综合机房为节省用地，污泥脱水机房、鼓风机房、变配电间将合建在同一个建筑物内，称综合机房。污泥脱水机房A2/O池的剩余污泥将先排入储泥池，然后进入污泥脱水机。储泥池总有效容积为4O11P,共设二格。平面尺寸为6.9x3.6m,池深3.0m,池内设水下搅拌机一台。脱水机房内设离心脱水机二台，一用一备。进泥含水率按99.2%计，出泥含水率按80%考虑。与脱水机配套的设备有污泥投加泵、自动投药设备、冲洗水泵等。鼓风机房鼓风机房内设离心式风机三台，二用一备，风机的性能参数为Q=10.0m3minH=0.6kgcm2>n=1450rpm>N=15kW、V=380v,配变频调速。变、配电间与鼓风机房合建。综合机房建筑面积为50Om2。图2.1-7粗格栅及进水泵房现状图图2.1-8细格楣/旋流沉砂池现状图图2.1-9生化组合池现状图图2.L10二沉池现状图图2.111V型过滤池现状图图2.1-12紫外线消毒渠现状图图2.1/3污泥储池现状图图2.1J4污泥脱水机房现状图图2.1-15加药间及脱水机房现状图图2.1/6生物除臭装置现状图2.L3.2本项目内容本项目建设内容主要包括两部分：1）改造部分，设计规模为6000吨/日；2）扩建部分，设计规模为4000吨/日；改造部分主要涉及现状组合生物池，鼓风机房；新建部分主要涉及一体化MBR模块、污水调节池等。技改后污水处理厂的主要新改建构、建筑物如表2.1-2所示。表2.12工程建设内容一览表序号名称规模数量单位备注新增1膜格栅2.0万m3d1座2调节池2.0万m3d1座3生物除臭系统1套4一体化MBR模块4000m3/S1套5加药间、变配电间及控制室1座改造1生化组合池0.6万m3d1座改造为MBR处理系统2鼓风机房1座3脱水机房1座（1）MBR生物池：MBR生物池主要由厌氧区、缺氧区、好氧区组成，由现状一期组合生物池改造而成。（2）MBR膜池：由现状二沉池改造而来，共设置4条廊道，每条廊道设置5组膜单元，可根据进水量单独运行。好氧池出水通过配水渠进入MBR膜池，通过膜丰富的生物相、高浓度污泥以及膜的综合作用，使污水得到进一步的净化，通过MBR膜池工艺的处理过程，BOD5、氨氮、总氮、总磷进一步降解。（3）MBR膜设备间：现状加药终沉池上部空间改造为MBR膜设备间，主要用于放置产水系统、CIP（在线清洗）系统、抽真空系统、压缩空气系统、剩余污泥系统、加药系统以及其他辅助设备。（4）鼓风机房改造：为生物反应池提供氧气，保证生物系统正常运行。现状鼓风机房一期生物池配套罗茨鼓风机为停用状态，二期设有2台磁悬浮鼓风机，1用1备。一期组合生物池改造为MBR处理系统后，处理规模调整为6000吨/日，因此需增设磁悬浮鼓风机1台。（5）脱水机房改造：对污泥进行脱水，减少污泥体积。本次技改工程脱水机房按远期处理规模设计，对现状一期板框压滤机进行更换，同时新增叠螺浓缩机和污泥料仓。（6）膜格栅/调节池：均衡进水水量和水质。调节池按远期规模20000吨/日设计，平均水力停留6个小时，单池有效容积5000m3,分两格，有效水深5m；(7) 一体化MBR模块：一体化MBR模块由厌氧区、缺氧区、好氧区、后缺氧区和膜池五部分组成，主要功能是去除污水中的有机污染物及氮、磷等污染物。2.2 平面布置和主要结构、尺度2.2.1 工程总平面布置(1)功能分区据现状进场管线走向、对外交通以及污水处理工艺特点，布置扩建工程。总平面按功能分区可分为预处理区和一体化MBR模块处理区。(2)通道设计污水处理厂的工程设计中，在考虑工艺流程(水流)同时，还应考虑人流、车流和物流，车流包括参观车流、检修车流、消防车流等的组织设计；物流包括材料的运输和污泥外运等的组织设计。(3)道路布置污水处理厂厂区路网按功能区划分和建筑物使用要求，联络成环，满足消防及运输要求。厂区道路分为车行道路及便道两种类型。厂内车行主要道路幅宽采用6.0m,次要道路为4.0m,道路与构筑物之间便道采用20m。(4)水利高程设计已建污水处理厂厂区地面高程为4.50m,本次技改工程设计地面标高与现状保持一致，即4.50m。(5)管线综合设计厂内生活、生产用水由城市给水管提供。根据建筑设计防火规范中相关规定，本工程新建工程(建筑物内)不需要设置室内消火栓系统。本工程现状室外消火栓满足消防要求，不需新设室外消火栓。厂区排水系统采用雨污分流制，污水通过污水管道系统接入现状污水管网，排至粗格栅前集水井。雨水通过雨水口、厂内雨水管道收集后，排入现状雨水管网。(6)工艺设计改造部分主要涉及现状一期组合生物池，鼓风机房、脱水机房；新建部分主要涉及膜格栅、污水调节池、一体化MBR模块等。技改后污水处理厂的主要新改建构、建筑物如表2.2-1所示。表2.2-1主要新改建构、建筑物一览表序号名称规模单位数量备注-k新增构筑物A膜格栅2.0万m3d座1B调节池2.0万m3d座1C一体化MBR处理设备400()m3/套套1D生物除臭系统套1E加药间、变配电间及控制室座1二改造构筑物G生化组合池一0.6万m3d座1改造为MBR处理系统H鼓风机房座1I脱水机房座1本项目总平面布置原则如下：（1）统一规划、分期实施原则根据区域规划布局和建设时序，结合地形条件和环境要求，统一规划，分期实施，更好地发挥污水处理工程的环境效益、经济效益和社会效益。（2）合理利用现有设施原则清江污水处理厂一、二期工程现已建成，本次清洁排放技改工程应结合现状，合理利用现有设施、挖掘潜能，做好与现状设施的有机衔接。（3）节约资源、循环利用原则坚持科学发展观，遵循发展循环经济、节约资源的产业政策，在工程方窠设计等各个环节，强化循环利用、高效节能、节约土地的工程措施。（4）因地制宜、系统布局原则根据项目服务范围的环境现状、外部条件以及当地技术水平和管理状况，合理确定工程规模和系统布局，采用成熟可靠、管理方便、技术先进、经济合理污水处理工艺，节约工程建设投资，加快建设进度。（5）共享、共建原则共享和共建污水工程设施，以降低工程投资，运行费用，减少污染物排放对水环境的不利影响。（6）保护环境、控制污染妥善处理、处置污水处理工程中产生的栅渣、污泥，避免二次污染。采取有效措施，降低噪音对周边环境的影响，降低并消除臭气污染物对周边环境的影响。(7)科学管理、以人为本采用现代化技术手段，实现科学自动化管理，降低管理人员的工作强度，强化生产安全和劳动保护措施，在工程设计的各个环节，强化以人为本的设计理念。2.2.2 工程主要结构、尺度(1)膜格栅膜格栅构筑物功能是阻挡微粒和微生物的通过，类型为钢筋碎结构，设计规模为20000万m3d,分两组，有效水深为0.85m,内净尺寸为18.6×7.0×6.35mm(LXBXH)。内进流网板式膜格栅的栅条间隙取1mm,单台过栅流量1242mVh,配套功率1.5kWo插板闸门有两种尺寸类型：一种数量2套，渠宽W=800mm,闸板高度1200mm,渠深H=1600mm；另一种数量1套，渠宽W=1200mm,闸板高度1000mm,渠深H=1600mm。(2)调节池构筑物功能是均衡进水水量和水质，类型为钢筋硅矩形水池，设计规模为20000万nWd。调节池按远期规模20000吨/日设计。调节池有效容积5000m3,分两格，有效水深5m；近期水力停留8.5个小时，远期水力停留6个小时。内净尺寸为50.0X20X5.6m(L×B×H)0调节池主要设备为潜水搅拌器、潜污泵、电动葫芦和手动闸门：潜水搅拌器共8台，单台N为5.5kW,转速47rmin,叶轮直径2.5m；潜污泵共两种尺寸，一种共3台，其中1台备用，单泵性能参数Q=167.7m3h,H=18m,N=18.5kw,另一种共2台，1台备用，单泵性能参数Q=250m3h,H=18m,N=22kw;电动葫芦1台，起重力It,起吊长度12m,重量175kg,功率2.2kW;手动闸门2台，最大水深5.60m,反向闸门。脱水机房生化组合池一鼓风机房留建筑（办公楼）调节池1.Lflaw区位图辅助用房一二新培冉关沟&拈Mj焉同依M以地内解物尺寸（IAL卡住至*建II郡12j*0I内部2冬,节；HH21PO：58-XUgl¾gA20.25:743x420依米FlW(cl-K¾（）筑物一览表污泥贮池怅、发作室图221总平面布置图（推荐方案）8凡n，；三ISAfUilf-t*AIDIM*ftO«-=Ors*,O油拿他rt*A4PMlHllIIIlinA2"”420图222平面布置工艺图（推荐方案）1y-；fUfittrttt-：ura格&94X4?Q%rrsmr¾耳"HitTmm.日MtmlCX，.，黄仪九x*f。心也2DM0XUUT50*.亍，；4*!忸.-4.I，11遇4”'-<y*6"*7"T5"：2HWufJt：I1>9SK<Mj弘ftdK*Mmut)SMiKtMz_11R*Ir,1，-，一-三M三.-*IL.9r999ton-«M5nnJ»Inttn图2.23平面布置工艺图（推荐方案）(3)一体化MBR模块一体化MBR模块由厌氧区、缺氧区、好氧区、后缺氧区和膜池五部分组成，主要功能是去除污水中的有机污染物及氮、磷等污染物，本设备为MBR一体化设备，产水能力：4000mVd,有效水深5m。产水能力4(X)0m3d,有效水深5m；成套设备，含膜架、曝气设施、回流系统、加药设施、膜反洗设施、PLC.管配件等。(4)生物除臭系统本次工程采用成套生物除臭设备的方式进行除臭，共设置1套除臭设备，位于一体化MBR模块的南侧，收集并处理厂区现状粗格栅及进水泵房、细格栅渠及旋流沉砂池、新建膜格栅及调节池的臭气。总臭气处理量为20000mVh,结构型式为钢筋混凝土基础，尺寸为17.5×9.0m(L×B)0主要设备包括生物除臭装置、风机、过滤段水泵和预洗段水泵：生物除臭装置结构尺寸为12.6×6.1×3.0(L×BXH),内部FRP板，外部装饰层1.5mm瓦楞不锈钢，中间憎水型岩棉50mm,含控制柜，排气筒等；风机设备参数为Q=20000m3h,H=2200Pa,N=22Kw,配隔音箱，配进出口软管；过滤段水泵设备参数为Q=IOm3h,H=20m,N=2.2kW；预洗段水泵设备参数为Q=30m3h,H=20m,N=5.5kW°(5)加药间规模设计0.4万nWd,设置在辅助用房里，结构型式为框架结构，结构尺寸为33.0mX9.0X4.5m,数量1间，主要用于配制(制备)、储存及投加各种药剂的设备，其中药剂种类包括PAC和乙酸钠，结合本项目各种药剂购买难易程度及储存等
