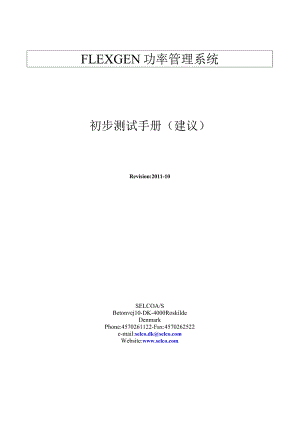

FLEXGEN功率管理系统初步测试手册（建议）Revision:2011-10SELCOA/SBetonvej10-DK-4000RoskildeDenmarkPhone:4570261122-Fax:4570262522e-mail:selco.dkWebsite:目录1 前言32 配电板的通电43 手动起动发电机54 发电机的手动速度控制65 将发电机连接到空汇流排76 自动同步87 自动负载分配98 按负载起动及停止发电机109 改变优先1110 空汇流排自动启动试验1311 逆功率测试1412 预启动发电机的欠频故障测试1513 LED指示1713JS6000LED指示1713.2 S6100LED指示错误!未定义书签。13.3 S6610指示1814 故障排除1914.2 在手动速度控制中的典型故障1914.3 空汇流排合闸时的典型故障1914.4 在同步过程中的典型故障1914.5 在负载分配过程中的典型故障2014.6 按负载起动及停止的典型故障211前言本书主要对SELCOFlexgen功率管理系统的调试及故障排除提供一些看法及建议。本书对功率管理系统的起动提供了不同的步骤。2配电板的通电此章节阐述了配电板的通电。此时发电机应关闭，汇流排没有电压。发电机及功率管理系统处在手动模式。.配电柜的开始条件： 所有发电机在手动模式 功率管理在手动模式 发电机无电压 汇流排无电压 辅助电源关闭步骤:将Flexgen系统接上电源units.检查模块上的电源指示（主备电源LED）.检查控制模块C6200与用户模块C6500是连接正常，可以与所有连接的模块通信.如不能正确通信请检查下列： 模块的CAN总线地址 终端电阻（拨位开关是否合上） CAN总线的接线 电缆规格3手动起动发电机发电机的开始条件： 所有发电机在手动模式 功率管理在手动模式 发电机无电压 汇流排无电压 辅助电源打开手动起动第一台发电机观察是否得到额定电压.观察是否得到额定频率检查C6200上的VoLTAGELED否点亮，如没有点亮 电压没有达到额定电压-调整电压调节器 频率没有达到额定频率-调整调速气将发电机合闸到空汇流排.C6200模块上的GenVOlILED应点亮，C6500不出现，电压及相序错误报警检查从主开关的反馈信号（C6200C/BONLED灯亮）增加汇流排的负载.观察C6500用户模块的电流正确显示.如果电流显示不正确，检查电流互感器的接线（参阅C6200安装手册）.断开汇流排的负载并将发电机从汇流排分闸.重复测试下一台发电机.4发电机的手动速度控制配电柜的开始条件： 所有发电机在手动模式 功率管理器在手动模式 发电机无电压 汇流排无电压 辅助电源合上手动起动第一台发电机.将发电机合上空汇流排.增加汇流排的负载.检查手动增/减速控制.（外部继电器控制），观察外部执行调速气是否有滞后及惯性检查手动增压/减压控制（如已有连接）断开汇流排负载并将发电机主开关分闸。停止发电机.重复测试下一台发电机.5将发电机连接到空汇流排此空汇流排合闸功能必须在C6200的DeadbusLock连接正常情况下进行（参阅C6200安装手册）.配电柜的开始条件： 所有发电机在自动模式 发电机无电压 汇流排无电压 辅助电源合上手动起动第一台发电机.观察是否得到额定电压.，将模式开关转至自动/半自动模式发电机主开关自动合到空汇流排.如主开关合闸失败 检查空汇流排合闸功能是否被打开 检查DeadbusLock连接是否正确（更多信息请参阅C6200安装手册）.将发电机主开关分闸.停止发电机.重复测试下台发电机.6自动同步当初次将一台发电机与带电汇流排同步,待并发电机的主开关应阻断而不能合闸。然后在合闸以前应检查主开关的相序.配电柜的开始条件： 所有发电机在自动模式 功率管理器在手动模式 发电机无电压 汇流排无电压辅助电源合上手动起动第一台发电机.观察是否得到额定电压.发电机主开关自动合闸到空汇流排.增加汇流排的负载.一台发电机作初次同步时，断开待并发电机的C/B合闸端子。.手动起动第二台发电机.观察同步表.观察C6200是否对主开关发出合闸信号(C6200的C/BCLOSELED).在关闭主开关阻断前再次检查相序插上C6200的C/Bclose插头并观察主开关合闸。.重复测试下一台发电机.7自动负载分配配电柜的开始条件： 所有发电机在自动模式功率管理在手动模式 发电机无电压 汇流排无电压 辅助电源合上手动起动第一台发电机.观察是否得到额定电压.发电机自动合闸到空汇流排.将一些负载加到汇流排.起动第二台发电机.观察同步表当频率，电压及相位合适时,C6200发出合闸信号.观察正确进行负载分配.观察增加及移去负载时的正确负载分配.8按负载起动及停止发电机开关柜开始条件： 所有发电机在自动模式 功率管理器在手动模式 发电机无电压 汇流排无电压S 辅助电压合上所有柴油机停止.设置C6200至自动模式.功率管理系统启动第一优先发电机并建立电压及合闸到空汇流排.增加汇流排的负载直到起动备用机组的设置值.经过起动延时备用机组被起动.备用机组起动，同步并连接到汇流排。.将负载减至停止值以下。经过停止延时备用机组将被卸载并将主开关分闸。.备用发电机引擎停止.9改变优先配电柜的开始条件： 所有发电机在自动模式 功率管理器在手动模式 发电机无电压 汇流排无电压 辅助电源合上 优先设置：GI二优先1G2=优先2将功率管理转为自动模式Gl起动并合闸到空汇流排将C6200转为手动模式.改变优先至：GI=优先2=CAN1G2=优先1=CAN2将C6200转为自动模式.G2起动，同步并合闸至汇流排.Gl卸载,分闸，引擎停止改变优先：Gl=优先1=CAN1G2=优先2=CAN2Gl起动，同步并合闸至汇流排G2卸载，分闸及引擎停机.10空汇流排自动启动试验开关柜开始条件： 所有发电机在自动模式 功率管理器在手动模式 发电机无电压 汇流排无电压 辅助电源合上优先设置：Gl=优先1=CAN1G2=优先2=CAN2测试步骤:设置C6200至手动模式.所有引擎关闭.设置C6200至自动模式Gl起动并合闸至空汇流排.改变优先Gl=优先2=CAN1G2=优先1=CAN2测试G2空汇流排起动U逆功率测试优先设置：Gl=优先I=CAN1G2=优先2=CAN2G3=优先3=CAN3S6000：逆功保护值设置为5%,延时5秒测试步骤：所有引擎关闭.设置C6200至自动模式.发电机启动并连接至空汇流排.增加负载达到发电机的启动值启动延时到后等待的发电机将启动启动，同步并连接到汇流排Gl减速直到逆功脱扣跳闸Gl跳闸后5秒尝试启动G3G3启动，同步并连接到汇流排12预启动发电机的欠频故障测试在汇流排故障的情况下预启动功能的缺省值是没有被激活的。可以通过如下的命令激活（C6200）WRITEALARMOVPRESTARTREQYESWRITEALARMUVPRESTARTREQYESWRITEALARMOFPRESTARTREQYESWRITEALARMUFPRESTARTREQYES优先设置：Gl=优先I=CAN1G2=优先2=CAN2G3=优先3=CAN3C6200:频率保护低限值99%延时20秒C6200:频率保护高限值101%延时20秒C6200:频率保护低限值99%延时5秒C6200:频率保护低限值99%延时5秒测试步骤：设置c6200至手动模式.所有引擎关闭设置所有的发电机和C6200在自动模式Gl启动并连接到空汇流排降低Gl频率到脱扣跳闸值（百分比）5秒钟之后尝试启动G2G2启动并同步但不合闸（CB）Gl跳闸后20秒G2合闸至空汇流排Gl引擎停止13LED指示C6200LED指示1.ED指不应为如下：1.ED状态备注主电源AuxsupplyOn主电源供电.Off主电源失电.调速控制GOVLED+/-On调速控制的增速/减速.AVR控制的LED+/-OnAVR调节控制的+/-.CBONLEDsOn主开关反馈信号，当主开关合上并有反馈时点亮.MANLEDOn表示该发电机处于手动控制模式.UnloadLEDOn该LED点亮表示发电机卸载正在激活（解列）.CBCloseOn表示C6200已经发出主开关的合闸指令ProtTripLEDOn表示C6200己经因保护功能发出分闸信号.UnloadTripLEDOn表示该台发电机已经完成卸载，模块已经发出分闸.ProgrammableOutput1-8On表示对应的可编程输出1-8信号被激活.AlarmLEDOn公共报警输出，根据设定的系统或系统+保护报警。BusbarVoltageOn表示汇流排有电。提示，汇流排相序错误时不点亮GeneratorVoltageOn表示发电机已达到安全淡雅。提示，发电机电压相序错误时不点亮ProgrammableInput1-8On表示对应的可编程输入1-8信号被激活。C6500用户接口模块1.ED指示应为如下：1.ED状态备注PowerLEDOn主电源供应正常.AlarmOn系统发生某种报警.ProtTripOn该台发电机组发生保护分闸SysAlarmOn系统障报警致使.14故障排除14.1 在手动速度控制中的典型故障问题可能的原因检查方法当实施升速时频率下降及或实施减速时频率上升连接C6200速度控制输出的接线错误.检查外部接线或继电器是否接错当执行升压控制时电压减小或反之亦然.连接C6200电压控制输出的接线错误.检查外部接线或继电器是否接错接线14.2 空汇流排合闸时的典型故障问题可能的原因检查方法发电机建立了电压但C6200未能将主开关合闸.C6200Deadbus合闸的功能没有打开.C6200设置:指令WRITEAUTOSYNCDBCLOSE应设置为YES.发电机建立了电压但C6200未能将主开关合闸接线错误C6200的DeadbusLock接线14.3 在同步过程中的典型故障问题可能的原因检查方法不能得到同步，待并发电机持续升速或减速至待并发电机组调速器的速度控制信号有误.检查速度控制信号输出的接线。.待并发电机组得到同步，但在主开关合闸后仍胜速直到过频脱扣或逆功率脱扣.这种现象会出现在速度控制信号控制调速器，但未能收到待并机组对应主开关的反馈信号检查待并发电机C6200上的C/BOnLEDo当合闸后应点亮，如没有点亮应检查接线。从C6200持续不断发出升速信号给待并发电机（仅在速度由升/减脉冲触点控制C6200检测到发电机及汇流排相同的电压信号。.检查C6200发电机及汇流排电压检测信号的连接.14.4 在负载分配过程中的典型故障问题可能的原因检查方法不能得到负载平衡，一台发电机承担所有的负载而其他发电机成为逆功率。CT电流互感器接线有错。.并联线接反.C6200及调速器之间的接线有错.在使用模拟量输出控制速度时速度控制信号错误.检查接线.检查接线检查接线检查调速器要求的速度控制信号是否与C6200输出对应调节较慢.调整C6200的速度调节控制如使用速度继电器调速：增加C6200的负载分配稳定设置。WRITEACTLSSTABILITY如使用模拟量信号进行速度控制：增加C6200负载分配参数P的值设定WRITEACTLSPIDP调节过快，过调调节C6200的速度控制设定如使用速度继电器调速：减小C6200负载分配稳定度的设置.WRITEACTLSSTABILITY如使用模拟量进行速度控制：减C6200分配参数P的设置.WRITEACTLSPIDP无负载调节并联线没有连接检查并联线无负载调节C6200模块在手动模式.检查C6200的MANLED如果点亮表示模块在手动模式自动负载调节只能在自动模式下应用。14.5 按负载起动及停止的典型故障问题可能的原因检查方法无机组起动C6200模块的发电机或引擎开关设置在手动或发电机在其旁直接控制。检查C6200的MANLEDo此时应不点亮。如正确请检查配电柜面板手动/自动开关。.无机组起动C6500显示ENGINESTARTERROR.机组控制开关设置在MANUAL模式.检查AUTO/MANUAL选择开关的状态.无机组起动C6500显示ENGINESTARTERROR.机组控制器无起动信号C6200的机组起动/停止控制信号与模块的负极电源隔离。没被要求的发电机被起动.优先设置.检查优先设置Check按负载停机：卸载指示灯亮但主开关未能分闸，甚至在低于卸载脱扣功率时也不能分闸(KW)O稍后发电机可能出现逆功.如果C6200不控制AVR,C6200设置了电压控制此时C6200会在实施有功功率卸载时尝试卸载无功功率，因没有连接AVR此为不可行。下述告示只是在C6200不连接电压控制器(AVR)时可行:将C6200的电压控制功能关闭writessVoltctrlENABLEDNO以上，仅供参考。各用户可以根据自动的实际经验及各厂家发电机组的不同规格及性能进行调试及测试。
