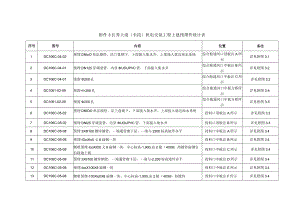

附件3长秀大道（东段）机电安装工程土建预埋件统计表序号图号内容位置备注1DC106C-04-02预埋DNloO单法墙管，法兰盘朝下，卜部接入集水井，上部接入就近雨水系统综合舱通风口顶板注A所示详见附图3.12DC106C-04-01预埋DN125穿墙套管，内穿UOUPVC管，下部接入集水井综合舱通风口中板注B所示详见附图3.23DC106C-04-01预留200孔综合舱通风口中板注C所示详见附图3.24DC1061-02-09预留<l>200孔综合舱通风口中板方框所示详见附图3-45DC1061-02-09预留200孔综合舱通风口中板方框所示详见附图3-56DC106C-05-02预埋DNlOO单法墙管，法兰盘朝下，下部接入集水井，上部接入就近雨水系统投料口顶板注A所示详见附图3.37DC106C-05-02预埋DNl25穿墙套管，内穿UOUPVC管，下部接入集水井投料口顶板注B所示详见附图3.38DC106C-05-08预埋3X100镀锌钢管，一端通管廊下层，一端与2200标高地坪齐平投料口中板注A所示详见附图3.49DC106C-05-08预埋-IOoXlo0义8扁钢一块投料口中板注B所示详见附图3.410DC106C-05-08侧壁预埋-IooXlO0义8扁钢一块，中心标高-1.900,由2根（40X6）热镀锌扁钢引自接地干线投料口中板注C所示详见附图3.411DC106C-05-08预埋3X6100镀锌钢管，一端通管廊下层，一端与-2.200标高地坪齐平投料口中板注D所示详见附图3.412DC106C-05-08预埋-IooX100X8扁钢一块投料口中板注E所示详见附图3.413DC106C-05-08侧壁预埋-100Xlo0X8扁钢一块，中心标高-1.900,由2根（40X6）热镀锌投料口中板注F所示详见附图3.4扁钢引自接地干线14DC1061-02-10预留150孔投料口中板方框所示详见附图3-115DC106C-06-02预埋700长DNIoO单法墙管，法兰盘朝下交叉口中板注A所示详见附图3.516DC106C-06-02预埋DNl25穿墙套管，内穿6IlOUPVC管，下部接入集水井交叉口中板注B所示详见附图3.517DC106C-07-02预埋DN100单法墙管，法兰盘朝下，下部接入集水井，上部接入就近雨水系统引出口顶板注A所示详见附图3.618DC106C-08-01预埋DNIoo单法墙管，法兰盘朝下，下部接入集水井，上部接入就近雨水系统端部井顶板注A所示详见附图3.719DC106C-09-01预埋DN100单法墙管，法兰盘朝下，下部接入集水井，上部接入就近雨水系统分变电所中板注A所示详见附图3.820DC106C-09-01预埋DNl25穿墙套管，内穿U0UPVC管，下部接入集水井分变电所中板注B所示详见附图3.821DC106C-09-09预埋2X150镀锌钢管，一端通管廊下层，一端与3.000标高地坪齐平分变电所中板注A所示详见附图3.922DC106C-09-09预埋3X6100镀锌钢管，一端通管廊下层，一端与-2.800标高地坪齐平分变电所中板注B所示详见附图3.923DC106C-09-09预埋-100X100X8扁钢一块分变电所中板注C所示详见附图3.924DC106C-09-09预埋3X6100镀锌钢管，一端通管廊下层，一端与-2.800标高地坪齐平分变电所中板注D所示详见附图3.925DC106C-09-09预埋-IoO义100X8扁钢一块分变电所中板注E所示详见附图3.926DC106C-09-09侧壁预埋-100X100义8扁钢一块，中心标高-2.500,由2根（40义6）热镀锌扁钢引自接地干线分变电所中板注F所示详见附图3.927DC1061-02-11预留150孔分变电所中板方框所示详见附图3228DC1061-03-02预留150孔分变电所中板方框所示详见附图3-329DC105C-03-06预埋接地连接板，顶板下05m,地坪上0.5m。位于结构变形缝两端。管廊接地详见附图3.1030预埋700长DNlOO/80单法墙管，法兰端朝下，与集水井位置相对应管廊标准段、倒虹段顶板详见附表3.131DCI061-01-15预埋625镀锌钢管，一端通管廊下层，一端高于地坪50mm通风口、投料口中板方框所示详见附图331、3.1232DCI061-01-16预埋<!>25镀锌钢管，一端通管廊下层，一端高于地坪50mm分变电所中板方框所示详见附图3.1333预留洞口：内径850*850*250、外径1150*1150*250通风口进、出风口详见附图1.22、1.23
