附件1江东大道二期（桂林洋段）机电安装工程土建预埋件统计表.docx

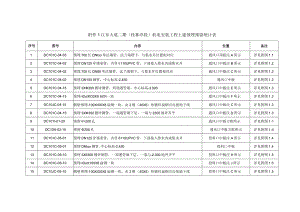

附件1江东大道二期（桂林洋段）机电安装工程土建预埋预留统计表序号图号内容位置备注1DC101C-04-03预埋700长DNloo单法墙管，法兰端朝下，与集水井位置相对应通风口顶板注A所示详见附图1.12DC101C-04-02预埋DN125穿墙套管，内穿6110UPVC管，下部接入排水沟或集水井通风口中板注B所示详见附图1.23DC101C-04-02预埋700长DN80单法墙管，法兰端朝下，与集水井位置相对应通风口中板注C所示详见附图1.24DC101C-04-02预埋DN100钢管，中心标高-2.450通风口中板详见附图1.25DC101C-04-15预埋3X300镀锌钢管，两端通管廊，中心标高-3.000通风口中板注E所示详见附图1.36DC101C-04-15预埋-IOoXlO0X8扁钢一块通风口中板注F所示详见附图1.37DC10JC-04-15侧壁预埋-100XIO0X8扁钢一块，由2根（40X6）热镀锌扁钢引自接地干线通风口中板注C所示详见附图1.38DC101C-04-15预埋3X300镀锌钢管，一端通管廊下层，一端与2300地坪齐平通风口中板注D所示详见附图1.39DC101I-01-20预留<l>200孔通风口中板方框所示详见附图1-110DC10H-02-15预留200孔通风口中板方框所示详见附图1-411DC101C-05-01预埋DN125穿墙套管，内穿6110UPVC管，下部接入排水沟或集水井投料口中板注A所示详见附图1.412DC101C-05-01预埋DNloo钢管,中心标高-2.450投料口中板详见附图1.413DC101C-05-10预埋3X6300镀锌钢管，一端通管廊下层，一端与-2.300地坪齐平投料口中板注H所示详见附图1.514DC101C-05-10预埋-IOoX100X8扁钢一块投料口中板注J所示详见附图1.515DC10JC-05-10侧壁预埋-100XIO0X8扁钢一块，由2根（40X6）热镀锌扁钢引自接地干线投料口中板注C所示详见附图1.516DC101C-05-10预埋3X3OO镀锌钢管，两端通管廊，中心标高3000投料口中板注D所示详见附图1.517DC101C-05-10预埋3X300镀锌钢管，一端通管廊下层，一端与2300地坪齐平投料口中板注E所示详见附图1.518DC101C-05-10预埋-100X100X8扁钢一块投料口中板注F所示详见附图1.519DC101C-05-10侧壁预埋-100XIO0X8扁钢一块，由2根(40×6)热镀锌扁钢引自接地干线投料口中板注G所示详见附图1.520DC101I-01-17预留巾200孔投料口中板方框所示详见附图1-221DC101I-02-12预留200孔投料口中板方框所示详见附图1-522DC101C-07-02预埋700长DNloo单法墙管，法兰端朝下，与集水井位置相对应分变电所顶板注A所示详见附图1.623DC101C-07-02预埋700长DN100单法墙管，法兰端朝下，与集水井位置相对应分变电所顶板注C所示详见附图1.624DC101C-07-02预埋DNl25穿墙套管，内穿UOUPVC管，下部接入排水沟或集水井分变电所中板注B所示详见附图1.725DC101C-07-02预埋700长DNIoo单法墙管，法兰端朝下，与集水井位置相对应分变电所中板注A所示详见附图1.726DC101C-07-02预埋700长DN100单法墙管，法兰端朝下，与集水井位置相对应分变电所中板注C所示详见附图1.727DC10JC-07-02梁顶居中预埋100义8扁钢分变电所中板详见附图1.728DC101C-07-13预埋-IooX100X8扁钢一块分变电所中板注C所示详见附图1.829DC101C-07-13预埋3X300镀锌钢管，一端通管廊下层，一端与-2.800地坪齐平分变电所中板注D所示详见附图1.830DC101C-07-13预埋-100X100X8扁钢一块分变电所中板注E所示详见附图1.831DC101C-07-13侧壁预埋JOOX100X8扁钢块，由2根(40X6)热镀锌扁钢引自接地干线分变电所中板注F所示详见附图1.832DC10JC-07-13预埋2X6150镀锌钢管，一端通管廊下层，一端与-3.000地坪齐平分变电所中板注G所示详见附图1.833DC101C-07-13预埋3X3OO镀锌钢管，一端通管廊下层，一端与2800地坪齐平分变电所中板注H所示详见附图1.834DC101I-0l-21预埋150镀锌钢管，一端通管廊下层，一端高地坪50mm分变电所中板方框所示详见附图1-335DC101I-02-16预埋H50镀锌钢管，一端通管廊下层，一端高地坪50mm分变电所中板方框所示详见附图1-636DC101C-08-03预埋700长DNl(X)单法墙管，法兰端朝下，与集水井位置相对应兴洋大道交叉口顶板注A所示详见附图1.937DC101C-08-02预埋700长DNlOO单法墙管，法兰端朝下，与集水井位置相对应兴洋大道交叉口中板注A所示详见附图1.1038DC101C-08-02预埋DN125穿墙套管，内穿U0UPVC管，下部接入排水沟或集水井兴洋大道交叉口中板注B所示详见附图1.1039DC101C-09-02预埋700长DN100单法墙管，法兰端朝下，与集水井位置相对应桂林洋大道交叉口中板注A所示详见附图1.1140DC101C-09-02预埋DN125穿墙套管，内穿6110UPVC管，下部接入排水沟或集水井桂林洋大道交叉口中板注B所示详见附图1.1141DC101C-09-02预埋700长DN80单法墙管，法兰端朝下，与集水井位置相对应桂林洋大道交叉口中板注C所示详见附图1.1142DC101C-09-03预埋700长DN80单法墙管，法兰端朝下，与集水井位置相对应桂林洋大道交叉口顶板注C所示详见附图1.1243DC101C-09-03预埋700长DNI(X)单法墙管，法兰端朝下，与集水井位置相对应桂林洋大道交叉口顶板注A所示详见附图1.1244DC101C-10-01预埋700长DN100单法墙管，法兰端朝下，与集水井位置相对应电力引出通道中板注A所示详见附图1.1345DC101C-10-01预埋DN125穿墙套管，内穿(MlOUPVC管，下部接入排水沟或集水井电力引出通道中板注B所示详见附图1.1346DC101C-10-02预埋700长DN80单法墙管，法兰端朝下，与集水井位置相对应电力引出通道顶板注A所详见附图1.14示47DC101C-12-01预埋700长DN100单法墙管，法兰端朝下，与集水井位置相对应控制中心连接通道中板注A所示详见附图1.1548DC101C-12-01预埋DNI25穿墙套管，内穿1I0UPVC管，下部接入排水沟或集水井控制中心连接通道中板注B所示详见附图1.1549DC101C-12-02预埋700长DNlOO单法墙管，法兰端朝下，与集水井位置相对应控制中心连接通道顶板注A所示详见附图1.1650DC101D-02-01预埋700长DNI(M)/80单法墙管，法兰端朝下，与集水井位置相对应管廊标准段、倒虹段顶板详见附表Ll51DClOlE-03-07预埋25镀锌钢管，一端通管廊下层，一端高于地坪50mm通风口中板方框所示详见附图1.1752DC101C-03-10预埋625镀锌钢管，一端通管廊下层，一端高于地坪50mm投料口中板方框所示详见附图1.1853DC101C-03-14预埋接地连接板，顶板下0.5m,地坪上0.5m。位于结构变形缝两端管廊接地详见附图1.1954DC101C-03-06预埋625镀锌钢管，一端通管廊下层，一端高于地坪50mm变电所中板方框所示详见附图1.20、1.2155DC101C-04-0205预留洞口：内径850*850*250、外径1150*1150*250通风口进、出风口详见附图1.22、1.23
