某集团机房扩建项目技术方案.docx

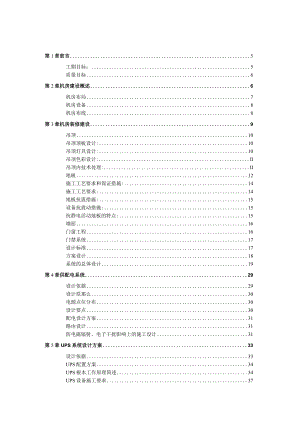

第1章前言5工期目标：5质量目标6第2章机房建设概述6机房布局7机房设备8机房布线8第3章机房装修建设9吊顶10吊顶顶板设计:10吊顶灯具设计:10吊顶色彩设计:Il吊顶内技术处理:Il地板12施工工艺要求和保证措施:14施工工艺要求:14地板抗震措施:15设备抗震动措施:15抗静电活动地板的特点:15墙面16门窗工程16门禁系统17设计标准17方案设计18系统的总体设计19第4章供配电系统29设计依据29设计原那么30电源点位分布30设计要点30配电设计方案31路由设计31防电磁辐射、电子干扰影响上的施工设计31第5章UPS系统设计方案33设计依据33UPS配置方案34UPS根本工作原理简述34UPS设备施工要求37承重负荷说明37机房加固38UPS运行描述38照明42第6章综合布线系统45综合布线系统的特点45设计依据45需求分析46设计方案47产品选型47综合布线系统的测试47测试方法47测试标准48被测线路的定义48光纤系统的衰减48主要测试指标：49测试报告：54光缆系统的测试：54第7章防雷接地系统58设计依据58雷电引入分析59设计方案60接地62第8章七氟丙烷气体灭火系统65机房消防报警系统65机房七氟炳烷灭火系统66第9章机柜及配件69KVM系统：69需求分析69使用产品69系统概述69系统方案的优点69网络机柜：71招标要求：71设备选型：71第10章核心交换机及模块73需求分析：73产品选型：73机箱(WS-C6509-E)74交换引擎(VS-S720-10G-3C)74第11章机房空调系统75设计依据75数据机房提高制冷效率的良好措施76产品选型77计算机机房环境要求77空调设计方案78气流组织78送回风方式79空调冷凝水排放79艾赛尔机房专用空调介绍80艾赛尔!-Master系列机房专用精密空调机组应用范围：80特点：80优点：80主要技术特点介绍：81第12章机房新风系统83概述83机房新风量设计标准要求83新风系统设计方案83XD系列吊卧式新风净化机介绍84产品特点：84第13章施工组织85工程概况85工程管理班子85工程管理及实施人员职责85物资需求及供给方案88主项材料及设备运输方案88施工进度管理制度88施工阶段的划分89施工进度保证措施90确保工程进度的技术措施91进度控制原那么91主要技术措施92总进度方案的调整与修正92施工质量管理制度92建立质量管理组织机构和行之有效的规章制度92施工准备质量管理943)检查临时工程是否符合工程质量和使用要求94施工过程质量管理94施工质量管理的重要环节95确保工程质量的技术措施95平安管理制度97施工平安组织保证体系和平安管理制度97平安教育及培训97特殊情况平安教育99与同步施工的兄弟施工单位间的协调IOl协调方式102工程变更管理制度102工程变更的书面审批程序102工程变更的跟踪控制程序103工程变更的输出结果103工程文档管理制度103工程文档管理的目的103文档和资料的涵盖范围103成品保护措施104成品保护承诺104现场消防措施104消防管理目标104消防管理组织机构105消防管理职责105消防管理制度105消防管理措施106第14章系统验收108第15章系统培训109培训目的109培训体系109现场培训109培训目的HO培训方式HO第16章售后效劳114效劳与技术支持概述114技术支持与效劳体系114技术支持与效劳原那么115技术支持与效劳目标116技术支持与效劳内容116备品备件支持117支持117现场效劳118设备维修与更换119保修期外效劳措施120系统故障报告与预防120第1章前言在现代高度开展的社会里，电子信息技术正迅猛开展，计算机及网络越来越广泛地应用于各个领域，但是计算机、网络设备只有通过稳定、可靠的运行才能发挥其效益，而计算机网络设备的稳定、可靠运行要依靠电子计算机房的严格的环境条件，即机房温度、湿度、洁净度、风速度、噪音、振动、照明、电磁干扰、电源质量、防静电、防火、防雷、屏蔽和接地等条件及其控制精度。同时，机房内数据存储量大,信息传送量多；平安性要求日益提高，因此机房工程的设计与施工也日益被人们所重视起来。机房建设工程不仅仅是一个装饰装潢工程，更重要的是一个集建筑装饰学、美学、暖通净化专业、计算机及计算机网络专业、弱电控制专业、消防专业等多专业的综合工程。我公司在吸取了国内外十多年来计算机机房的设计、施工方面的经验教训的根底上，根据XX集团信息中心机房扩建工程现场的实际情况，对影响计算机稳定、可靠运行的各种因素作了较全面的分析，严格按照国家有关计算机机房设计标准进行设计，各项设计完全满足国家？电子计算机场地通用标准？中的标准耍求。同时采用了一些较为先进的工艺技术及设备材料，旨在将本工程建设成为一个先进的智能化信息数据处理中心。方案中选用的工艺、技术及设备材料均在以往的工程实践中得到了检验，都能最大限度的满足机房现有业务及未来开展的需要；并对机房设备的搬迁、供配电方式、空气净化、平安防范措施以及防静电、防电磁辐射和防水、防雷、防火、防潮、防鼠诸多方面给予高度重视，并制定完善的施工应急预案；使本机房在整体上具有高度的平安性、可靠性，灵活性、扩展性，同时在装饰风格上追求简洁明快、风格淡雅。工期目标：木工程在开工日期起60个日历日内完成，如下工期控制点进行：第一控制点：1-5天内完成原有机柜防尘处理，并完成原机房撤除工程；第二控制点：15天内完成预埋管线、及线槽的敷设；第三控制点：35天内完成吊顶、墙面、地板的敷设及防雷接地工作；第四控制点：55天内完成布线、消防、配电、空调等设备的安装及原有机柜的移位；1.2质量目标本工程按照国家标准?建筑安装工程质量检验标准评定统一标准？、？建筑装饰装修工程质量验收标准?及国家有关验收标准、北京市有关规定施工，式各质量到达优良工程标准。第2章机房建设概述根据用户的需求，我们把XX集团信息中心机房按功能需求分为两个局部：即弱电区、强电区。弱电机房主要满足以计算机为主的电子设备的运行要求。该类机房主要满足以下功能要求：1）机房的恒温、恒湿、空气洁净度要求；2）不间断供电、电源的纯洁度要求；3）防雷和接地要求；4）抗电磁干扰要求。5）平安防范（门禁）要求。机房除了满足第一类要求外，还要满足以下功能要求：1）工作照度要求（防晕眩）；2）环境的舒适度；3）色彩合理搭配要求；4）空间合理布局要求。5）为二期预留机房监测接口；根据上述功能需求，我们将XX集团信息中心机房按照以下功能系统划分：1 .机房装修；2 .配电工程3 .机房布线系统；4 .机房防雷、接地系统5 .气体消防系统6 .机柜及配件7 .核心交换及模块8 .机房空调系统；2.1机房布局根据机房的特点，XX集团信息中心机房位置在大楼的4层，规划设备及功能区域大致如下：弱电区：布置效劳器机柜、网络机柜、消防灭火装置、精密空调等设备，并为二期采购XXKW精密空调及预留位置。强电区：安装原有UPS及新增XXKVAUPS主机及机柜，原有5P空调、原有网络机柜、市电及UPS电控柜，并为二期采购预留UPS机位。见以下图,详细请见图纸附件机房平面布局图布局原那么1、机房布局必须利于计算机设备的使用和运行；2、全面考虑XX集团信息中心机房数据处理的流程，合理分布工作空间及各类设备安装场所；3、结合机房建设原有的建筑格局，使维护通道、日常工作行走路线尽可能缩短。划分各分功能区简洁清晰，严格区分人流、物流方便机房的维护和平安；4、大量的效劳器机柜的管理是机房工作的重中之重,放置既制冷效果好，又便于管理的位置,便于操作员迅速到达，解决故障,减少故障时间；5、机房布局中机柜侧面距墙不小于0.9m,留有检修空间满足人员的走动及设备搬运要求。6、按标招要求横向效劳器机柜进行整体设计，去除机柜之间的挡板，并连在一起。2.2机房设备效劳器/网络设备机柜效劳器机柜选用加深、加长的机柜，规格为60Omm*100Omm*200Omn1、网络机柜选用600mm*600mm*2000mm标准机柜，将效劳器、网络设备全安装于机柜上。采用的机柜要保证线路的平安，线缆全部由地板下延伸到机柜里，既美观，也可以防止误碰。线缆全部经过高架地板下的桥架到达机柜内，使所有水平线缆和垂直线缆都不暴露在外，确保线缆的高度可靠性，也就是确保综合布线系统的高度可靠性。2.3机房布线信息点布线布线系统在某种意义上是网络系统的工艺实现。在本布线系统中，对计算机网络设备的考虑如下：将机房中所有效劳器机柜与一台主网络机柜相连，按招标要求每效劳器机柜安装10台效劳器计算，假定每效劳器为双网卡，即20个信息点位，考虑到网络接口冗余，在每效劳器机柜布置24口六类配线架一个，与主网络机柜相连，共计120个信息点位。机房中网络机柜安装网络设备，需要专门为网络设备准备跳线管理器，使网络设备上的跳线能够沿着给定的路线行进，使整体造型美观，减少因跳线互相缠绕而引起电缆损坏，并影响对网络设备上各种指示灯的观察。网络设备之间互联需要康普六类RJ45跳线,对于一个完整的信息系统而言,网络设备之间互联的跳线也应该在布线系统配置时完成。机房内各类电源和电脑网络的布线，遵循防鼠、防尘、防潮的原那么采用密封金属线槽或金属钢管保护。严格按照ANSI/EIA/TIA568B综合布线规定。为确保安装后的品质，本方案书中使用的线缆、配线架等（机柜等辅助材料除外）全部采用了美国康普公司的综合布线产品；本布线系统是环状-树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。所有标牌、标签的颜色和字体直观、醒目、可视角度大且有规律，并均使用中文，以便于操作维护人员方便识别和查找；配线模块全部采用RJ45插拔式模块；安装的插座面板、配线面板均使用可更换型面板纸结构，具有模块化、配置灵活、安装牢固和易于识别管理的特点；以便在改变了插座的使用功能时可以方便的更换面板纸；同时为了机房内的整洁以及维护方便，在防静电地板下桥架内敷设计算机信号线线缆,分支点开孔引出到设备处。线槽内线缆的填充率不大于60%o每根线缆应在首、尾端等处标注标记。线槽布线，在线路连接、转角、分支及终端处采用相应的附件，并保持线槽良好的封闭性。照明线路全部在吊顶内穿金属软管布线。设备供电计算机电子设备多用插座板的电源线、机房内市电插座电源线及计算机信息线缆在高架地板下的不同桥架内布放；电源配线全部布放在贯串整个机房区的电源桥架内，分支电线由此引出，外套金属软管,主干线缆在电源桥架内，分支电线由此引出，外套金属软管移动到安装计算机设备处的活动地板之下，通过地板穿线孔与用电设备插座相连接，提供设备使用。插座的容量根据接入设备的功率来定,并留有一定的冗余。第3章机房装修建设装饰材料选择以金属材料及难燃材料为主，以满足机房区域内防静电，防辐射，防尘、防水、防雷、防火、防潮、防震和防噪声的要求为原那么。在机房工程实施时，对原有不可撤除的机柜进行保护及防尘，在撤除墙面、吊顶时，注意施工方法，不能暴力撤除，在撤除前用温毛巾将墙面、吊顶润湿，拂去外表尘土，使用棉布制作防护罩遮挡机柜，棉布材料在防止灰尘的同时还能保证良好的透气性。在撤除地板时，先将原有机柜使用顶升设备将机柜架起，并在机柜下方垫入方木，使机柜高于400mm,垫入方木时要注意位置不要阻碍机房加固工字钢的施工位置。在敷设地板时再次使用顶升设备将机柜架起，待地板敷设完毕时撤除顶升设备将机柜稳在新敷设的地板上即可。3.1 吊顶吊顶是机房中重要的组成局部。吊顶上部安装着强电、弱电、线槽和管线，也安装着消防灭火的气体管路及新风系统风管。在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头。现代机房要求机房吊顶必须防火、防尘、美观和易于拆装。设计采用铝合金吊顶，铝合金吊顶1燃烧性能等级A),铝合金吊顶规格为(600X600),该吊顶板不起尘不吸尘,拆装方便，可到达屏蔽、吸音和防静电的效果，主设备效劳器区制冷系统采用精密空调，因此吊顶上铺设保温层。3.1.1 吊顶顶板设计：在机房中使用着微孔金属吊顶，一类机房全部采用铝合金微孔板，二类机房全部采用防火矿棉板吊顶。铝合金微孔顶板规格600*600毫米，是由0.8毫米厚烘漆铝合金板制成。顶板四周均有向上摺边以增强牢度。为增强吸音效果，可选用纤维贴于顶板内层。顶板色泽鲜明、清秀，着色巩固，漆面不脱落。微孔板用于装饰较吸音。吊顶线条清新、自然，新潮又不凌乱。同时又便于拆卸。该吊顶板的特点是：机械强度高、耐弯曲不变形、耐潮湿及盐渍、附着力强、耐划擦、不起尘、易清洁，色调柔和，不产生眩光等特点，长期使用不出现色差现象。经过严格测试，不易燃。符合?CGB50174-93?标准要求及?GB50222-95?的防火要求。3.1.2 吊顶灯具设计：方形吊顶配嵌入式三管格栅灯具，灯具尺寸1200*600毫米。灯具与吊顶尺寸配套。考虑照度均匀，灯具采用均布。3.1.3 吊顶色彩设计:吊顶顶板上需要安装灯具、风口、烟感、温感探头、自动灭火喷头。吊顶上部空间那么要安装各种强电、弱电管路线槽，灭火气体钢管，管线繁多，因此设计上要综合考虑，使各系统管路纵横交错，排列有序。中国文联办公用房工程智能化系统机房工程吊顶板建议采用象牙白色。全部吊顶周边均采用W形修边角。周边顶板应精确下料，并与W形修边角衔接，连接紧密、平直。3.1.4 吊顶内技术处理：为保证吊顶上部洁净无尘，需在结构真顶下面、微孔吊顶上方墙侧面涂刷防尘漆两遍。吊顶吊杆均用胀栓固定于结构真顶上。铝合金吊顶技术参数：吊顶板：由0.7mm铝合金冲压成型，60OmIn*60Omm标准着色，聚酯烤漆，标准打孔（四周为光边）直径，孔位对角排列孔积为18%。主龙骨：用冷轧金属钢挤压成型，用于承载方板，主龙骨用于牵杠，标准长度400OnInb外形尺寸：高*宽18mm.W型墙角线：颜色同吊顶板，长度400mm,外形尺寸：高44mm*宽，明角宽度。吊顶板采用U型装配式轻钢龙骨，U型吊顶密封性好，也可敷设轻型隔音材料，非常适用于恒温恒湿机房环境。吊顶内安装的灯具、弱电、空调等工程的管、线、槽、报警器等需排列整齐,标准有序、协调美观。天花板效果图天花板安装实景图3.2 地板选用兰海优质无边框抗静电活动地板(燃烧性能等级A)以高强度、非燃性材料为内层基材，负荷承载能力极强而且更具有良好的防静电、防火、防潮、防锈等功能，各项技术指标均到达或超过国家有关标准(GB6650,GB9361),是目前性价比比拟好的机房专用地板，地板为(600×600mm),在地坪以上400mm处安装防静电地板，地坪涂刷防尘漆,地板下作网格接地处理。主设备效劳器区设备间采用精密空调制冷，地板下铺设防尘层。兰海地板完全采用超高密度核心材料制作。在其他诸多性能之中，兰海地板的两大主要特性是优越的防火性能和防潮性能。兰海地板反面用金属钢板作为底衬，增加了地板的承载能力。面板的根本厚度有30mm,面板反面加上金属钢板底衬可以满足绝大多数工程承载要求。有特殊超重承载要求时，兰海可制作加强承载能力的面板。面板采用符合DIN4102标准的Bl级的防火材料，地板面板装配有导电胶条，同时在原材料中使用地板电阻可到达100欧姆以上，整体地板电阻还要取决于地板面板特殊的覆面材料。根据板基材料不同可分为：铝合金、全钢、复合木质板等。地板外表那么粘贴抗静电PVC贴面。活动地板的不同选择直接影响机房的档次。不同质量的地板使用后，机房的效果大不一样。机房活动地板敷设高度0.4米，既保证地板下部空间使用。活动地板安装过程中，地板与墙面交界处，活动地板需精确切割下料。切割边需封胶处理后安装。地板安装后用不锈钢踢脚板压边装饰。地面必须符合土建标准要求的平整度。现有地面属毛地面，需要经过处理到达高级抹灰的水平。施工之后要进行防尘处理。在地板下的墙面、柱面、地而均刷涂防尘漆，全部水泥面均经刷漆处理，到达不起尘的作用。抗静电高架地板安装时，同时安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线将静电泄漏掉。高架地板的功能 未来扩充设备时，机器易于重新摆置；并为以后的设备配置的改变和扩充提供较大的灵活性。 高架地板下形成隐蔽空间，可以在地板下敷设电源线管、线槽、管线等以及一些电气设施（插座、插座箱等），可以保护电源，讯号线及接头。可以通过地板下进行自由的电气的连接,配置管线快速且容易；使计算机机房更加美观、整齐。 可以利用高架地板的可调性，消除地面的不平度，保证机房地面的整体水平度。 消除电缆外露对人体的危害，也可以防止工作人员被绊倒。 能使静电荷通过静电地网漏泻至地，并反射电磁辐射，分散机器的重量于整个地板结构上，且具防震效果。此外，活动地板的抗静电功能也为计算机及网络设备的平安运行提供了保证。高架地板直流接地网的施工依据计算机设备布局，纵横组成网格状，配有专用接地端子，用铜线以最短的长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子箱。在地板下部铺设直流接地网30un*的铜箔在机房的高架地板纵横组成1200mmX1200mm的网格，其交叉点做电气连接，设备的直流工作接地有铜带以最短的距离与网直接连接，由于整体的机房地面有接地网，网上的任何点都是等效的电位基准点，即在机房内地板下形成一个等效电位面。这种接地的方式能给计算机系统中各种设备提供可靠的信号基准电位，在这个直流地网系统中，接地系统也是一个重要的组成局部，两个系统只有互相配合才能很好的完成防静电，直流接地的作用。见以下图3.2.1施工工艺要求和保证措施:3.2.2施工工艺要求：机房活动地板敷设高度为0.35米，活动地板安装过程中，地板与墙面交界处，活动地板需精确切割下料。切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰。不锈钢踢脚板与玻璃隔墙互相衬托，协调一致，效果极佳。3.2.3地板抗震措施:通过地板的质量和施工保证实现确保地板抗震性能。地板的质量要求：确保地板平整度和尺寸精度高，以保证活动地板的整体抗震性；地板支架一次冲压成型，防止底座和支腿焊接降低其抗震性。地板的施工保证：地板与墙面交接处用柔性接触，建议采用减震橡胶垫作间隔；地板底座与地面建议采用高强度弹性胶粘贴牢固。3.2.4设备抗震动措施：计算机设备、精密空调、配电柜建议采用角钢支架做为底座与地面接触，角钢支架用地脚镖栓与地面固定，并采用减震橡胶垫。3.2.5抗静电活动地板的特点：地板具有机械性能高、承载力大、不易磨损、不易变形、防火、防水、防静电、防腐蚀、抗污染、易清洗、组装灵活、互换性好、拆装随意、维修方便、造型美观、无毒无害、无污染的特点，是属环保型的产品。3.2.5.1地板更易于更换：用吸板器可以轻易取下任何一块地板。地板下面的管线及设备的维护保养及修理极其方便。3.2.5.2地板使用更灵活：当其中的某一局部需要改变，如增加新的机柜，其扩展极其方便。如需调整地板高度可任意调整。3.2.5.3地板更牢固、稳定、紧密。：地板安装的工艺可以保证地板的严密和稳定。调整好不会有响动和摇摆，也没有噪音。3.2.5.4地板安装更严密，外表平整。：这取决于两个方面。一是活动地板本身的精度，二是安装工艺和质量。3. 2.5.5通风地板:地板有专用的通风地板，通风率为O25%。通风地板是单独加工的，钢结构。走线地板加工后都相应地套装塑料出线口，在线口内走线。3.3 墙面主设备间的洁净度要求非常高。并且还要保证机房具有隔音、屏蔽、防火、防潮、防尘、防变形等特点，外形要美观，并做好接地处理，同时具备抗静电、抗干扰的功能。在本次机房建设中，我公司使用兴铁库彩钢板作为墙面材料，彩钢板的彩钢板特点耐水性，防潮、防火、强度高，吸声和隔热也较好，其次外表阻抗值为106-109,稳定性极高。首先在基层采用防尘漆处理。使用75主龙骨作好边框,垂直方向使用50龙骨沿墙敷设，龙骨内填充防火岩棉，并与墙体固定，最后将剪裁好的彩钢板与龙骨固定。填充防火岩棉前需要将预埋管暗敷与墙内，并将龙骨接地。见以下图3.4 门窗工程本次工程中将图中东侧窗户作封堵，利于配电柜的摆放及空调回风流畅，在机房使用天津龙甲牌甲级钢质防火门。防火门采用优质冷扎钢板经柔性生产线滚压冷弯成形，门框设有镶嵌式密封槽，配装阻燃，隔音效果极强的密封条，门扇内部填充耐火、保温、隔音材料，精铸不锈钢锐链和高级防火锁，造型尤显庄重典雅，具有卓越的防火、隔音、保温性能，适用于通讯，播送和计算机房及体育场馆、影剧院、歌舞厅、医院、高级工业厂房、会议室等建筑。技术规格材质钢质÷外表造型处理门框门扇构件外表平整光洁开启方式平开门门扇耐冲击性参数纠错门扇在30KG沙袋软冲击载荷作用9次后，产生的凹变形M不应大于5mm令锁具类型单锁外形尺寸量尺订做3.5 门禁系统门禁系统是指基于现代电子与信息技术，在建筑物内外的出入口安装智能卡电子自动识别系统，通过所持有非接触式卡片来对人(或物)的进出实施放行、拒绝、记录等操作的智能化管理系统，其目的是为了有效的控制人员(物品)的出入，并且记录所有进出的详细情况，实现对出入口的平安管理。该系统采用目前世界先进的指纹技术，结合微电子识别技术和计算机控制技术，高智慧高集成设计，具有多功能组合的专业门禁控制系统。目前.，门禁技术越来越多的被更多人所接受，它以自身的高度平安性、设置灵活性、安装简易性、使用方便性等特性，已经被各大中小企业、事业单位所认可。在一些平安级别需求高的地方甚至设置多重门禁保卫系统，即便是在一些小企业，由于门禁系统也被广泛使用。3.5.1设计标准1. ?智能建筑设计标准?(DBJO8-47-95)2. ?商用建筑线缆标准?(ElA/TIA-569)3. ?民用建筑电气设计标准(JGJ/T16-92)?4. ?工业电视系统工程设计标准(GBJlI5-87)?5. ?电气装置安装工程施工及验收标准(GBJ23-90,92)?6. ?民用闭路监视系统工程技术标准(GB50198-94)?7. ?平安防范工程程序与要求(GA/T75-94)?3.5.2方案设计以人为本“人是门禁管理的主体，系统设计应紧紧围绕着人们的实际需求，以实用、简便、经济、平安的原那么，同时照顾到不同职务层次、不同部门的需要，满足人员管理这一特定使用功能。先进性系统的设计和产品选用在投入使用时应具有一定的技术先进性，但不盲目追求尚不成熟的新技术或不实用的新功能，以充分保护用户的投资。可靠性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。标准化、开放性标准化、开放性是信息技术开展的必然趋势，在可能的条件正点，设计中采用的产品都尽可能是标准化、具良好开放性的，并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件，以减少二次开发的工作量和利于日后的使用和维护。可扩充性系统设计中考虑到今后技术的开展和使用的需要，具有更新、扩充和升级的可能。高平安性采用多媒体影音数据，提高管理的平安系数。针对性门禁监控系统的设置并非千篇一律的，而应根据工程的实际情况，如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素，作出有针对性的设计。3.5.3系统的总体设计根据系统的可行性以及结合用户的需求，我们为机房设计一套门禁，。共计3套，单向刷卡门禁，进门刷卡，出门用出门按纽开门，门禁系统，可以提供RS485信号格式进行信号传递。RS485总线结构模式RS485总线结构模式那么是完全通过485信号格式进行传输，在这种模式中，设备末端的控制器并连到一个RS485转232的通讯转换器上，而信号转换器直接接入管理计算机的串口，在这样的结构中，最多可以有99个门禁控制器并连在同一个信号转换器中，当用户的末端控制器设备到管理计算机之间的距离在大于100m小于1200m,而中间又无法接入信号放大设备（如交换机或集线器）时，采用RS485总线结构模式无疑是你的上上之选。使用RS485总线机构模式，需要单独布线，这就使控制器传输到电脑的数据单独享用一条信号线，做到了专线专用，有效的降低了数据丧失的现象。采用RS485总线结构模式，一般适用于中小型的企业，门区较为集中，而且布线时应注意与强电分开布线，防止强电的干扰。读卡器设计在读卡器的选用上，主要根据客户门区的平安强度来决定的。如机房我们选配的是刷卡式的读卡器。当有人进入刷卡时读卡器将接收到的卡片信息上传给控制器，通过数据的核对，合法的卡片才能翻开门。电控锁设计电控锁在性能方面有断电开型和断电闭型两种；断电开型卜此种锁在上电时锁闭，掉电后翻开，通常适用于紧急疏散通道等防火的门区。断电闭型I：此类锁上电时为翻开状态，掉电后为锁闭状态。此种锁适用于平安等级高的门区，如机房等门区。防止人为恶意的关闭电源，导致门锁翻开。而根据不一同类型的门，电控锁又可分为木门锁、无框玻璃门锁、有框玻璃门锁、防火门（重质门）锁等不同类型，出于消防方面的考虑，我们建议用户单位在非重要通道门使用断电开型锁，在平安等级高使用断电闭型锁。兼容和扩充选用PR210NT控制器做为门禁系统主机，还具有良好的兼容性和扩充性。如今的读卡器很多都是维根的输出格式，因此控制器在设计的时候，充分考虑了这个因素，PR-210NT控制器不但能挂接RS485输出格式的读卡器，而且能通过雒根转换模切挂接维根格式的读卡器。这样客户在选用读卡器的时候就有更多的选择。门禁系统作为安防系统的一个子系统，很多的时候需要和其他的安防子系统交互和集成，如监控系统、报警系统等。PR-210NT可以挂接入输出模:阕来接收其他安防子系统的传送过来的开关量信号以及发送开关量信号给其他的安防子系统，到达相应的控制效果。典型的应用是通过和消防系统连用，当火警发生时，门禁控制器翻开所有门，让人员快速疏散；和监控、报警系统连用，当发生异常情况，门禁控制器关闭所有门，防止涉嫌人员逃逾。接管理电* 控匐器兼容和扩充设备作用本套门禁系统由以下主要设备构成1 .门禁控制主机：门禁系统的前端控制设备，负责接收读卡器上传的卡片,保存设置的卡片资料，人员的进出记录，发出控制指令控制门锁开关；可以脱机工作，记录刷卡信息，当与电脑连线使用时，刷卡数据自动上传。2 .读卡器：读取卡片信息并上传控制器。可以选配带液晶显示功能的读卡器，当人员刷卡时，读卡器显示人员姓名、部门、卡号、进出时间等信息；3 .电控锁：电力驱动，接收控制主机信号，执行开启/闭合动作；4 .开门按钮：可以放在门内，以方便人员出门，直接手动给出开关量信号驱动电锁电源的继电器动作，执行开启/闭合动作；5 .电锁电源：为电锁提供12V直流电压，自带继电器，可以接受信号输入和信号输出控制电锁开启/闭合；6 .通讯转换器：在RS485总线模式下的通讯转换器是将控制器传输上来的RS485信号格式转换为计算机串口可以识别的RS232信号格式。7 .TCP/IP模组：在TCP/IP网络模式下的TCP/IP模组是将控制器传输上来的RS485信号转换为网络协议中的RJ45通讯信号格式。8 .门磁：门磁是感应门的开和关的状态，并在有需要时上传一个信号给控制器，来产生报警信号。9 .门禁管理软件：设置门禁硬件设备的参数，保存人员的资料，实时监控以及记录人员的进出信息，查询、统计、打印资料。系统流程根据门区的平安级别，可以设置进出门刷卡，当用户持卡片进行刷卡操作后，卡片信号被读卡机感应到，读卡机将卡片信息加上该读卡机固有信息码一起传输至控制器，控制器通过调用存储器数据比对卡片信息，以及比对卡片信息与读卡机信息码判断该卡片是否合法，当卡片不合法时，联动报警信号并将这些记录保存在控制器存储器中或传输至管理计算机的软件监控端，当卡片合法时，控制器相应的继电器跳动控制门区电锁的开关，同样将记录保存至存储器或上传至管理计算机的软件监控端。系统工作流程图如下所示：通过以上的流程分析，我们可以清楚的看得出，当人员在进行刷卡后，信息的判断流程。首先当读卡机感应到卡片后将新号传送给控制器，控制器判断卡片是否合法，倘假设不合法，控制器不动作，仅将刷卡数据上传到电脑软件端，在软件端显示该非法信息（无效卡片、无效时区、无效门区）；当控制器判断卡片为合法卡片时，对应的控制器继电器跳动，并将开关量信号传送给电锁电源，进行开锁操作，同时一组信号上传到电脑中的软件端，显示合法卡片进入的门区等信息，并将数据存储在计算机数据库中。本系统极为重视使用中的平安性，感应卡内码只读，不易复制、平安可靠、寿命长1非接触读卡方式使用卡的机械磨损几乎为零）。系统本身具有极高的稳定性和可靠性，在系统的硬件连接中，如果出现某个设备的故障，不会影响系统中其他设备的正常工作，中心会收到报警信息提示设备的损坏和网络连线的断路。在电脑故障的情况下，整个系统可以脱机运行，门禁主控器正常记录人员的进出信息和报警信息；系统在软件的使用中也充分考虑平安性，系统的操作员可以分为多个级别，级别低的操作员只能对信息进行监视，而级别最高的操作员可以对系统内的任何权限进行修改。1、出入管理功能：工作人员进出某个通道时，将卡在读卡机前轻轻刷过，读卡机感应到卡证中的信息，并且将之上传送给控制主机（门禁机），然后控制主机对此信号进行判断，包括卡号（人物）、门区（地点）、有效时间区（时间），如果全部符合要求，控制主机执行合法动作（开门、记录信息等），否那么，将执行另一组动作（报警信息上传、拒绝开门等）。从而到达出入平安管理功能。2、门区进出管制和反潜回功能（A.P.B管制）：事先按照各个人员的权限设定该人员的进出门区,那么该人只能进出设定的合法门区。否那么发出报警信息；同时工作人员刷卡进入某个合法房间后，如没刷卡出来，如再次刷卡进入时，不能进入，同时系统提示有人非法进入并在管理中心的提示在那一个门发生；或者有人没有刷卡而直接跟随别人进入，那么他无法就无法外出或进入下面的区域，同时系统发出警报，同时在管理中心发出报警并提示具体在那一个区域。Cr2X8MM<0M>2I1ODelePolltafPww.网I effiB*>PR2i(T2 -Zcnttnc 92-C-tmllr 1ij >Lnrt< 苫而而F 6A PxiiVT4 'CMrtroTIer *Sm *专机 I * Il HE HHT*I SW I-> I 3 14 1 5 16 17 I M + Iu12l3l4jl5s;ItAmiIIdYtIl 市到 I段用IHfiUi明I送入*1；机SYRaFT4rmtollrV3、强行报警与开门逾时门磁信号，输入结合刷卡来判别是否开门超时或强行进入。如：当控制器没有接收到卡证信息，而检测到门磁动作，就可判断为有人强行进入，当控制器接收到卡证信息及门磁动作信息经过一段时间后，门磁动作还设有处长位，那么可判断为开门超时。4、实时监控：通过控制中心电脑可实时地反映各个出入口的工作状态。如门的开关、人员进出门区、合法状态、防盗监视点状态等，从而实现楼宇的平安防范要求。在合法人员刷卡开门的同时，监控中心的管理电脑的软件监视界面同时显示人员姓名，部门，进入门区，进入时间同时在左下角显示人员的相片。以下图显示的是非法卡刷卡时门禁软件显示的信息.5、多级管理:本系统能很方便地实现多级管理功能，可通过办公电脑设置每张卡（即每个人）的进出权限、时间范围、节假日限制等；如：高级管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门，超出上班时间将无法进出，还可以结合密码输入来确认持卡者的合法性，然后决定是否开门，各种权限可由用户自由设置。使用者权网异动圉画到I的IlgJ+llll翳四l*l<AT副系统管理员权限设定界面Llff JSj_j G MB <*MtHm,1 <0N> ? VO Det4 PoNto9 Pww ."r W ，Z持卡人出入权限设定界面6、扩充功能：本系统最根本的配置是1个读卡器、1个控制箱、1把电锁及1张卡片就可到达门禁管制目的，当用户需要扩充功能时，系统可按照所需功能增加相应的扩充模块来到达目的。如：每台控制主机可只连一个读卡器（单门），也可增加到八个（四门）；整个系统是架构在TCP/IP网络协议的根底上的，可以平安方便的进行扩充，门禁控制点不受地域和数量的限制。通过加装输入输出模块可接收外界各种输入信号（如火警、红外报警、非法进入等），然后执行相应的动作（如接通报警开关、自动翻开消防通道等）。门禁系统本身只是一卡通系统的一个子系统；预留了扩展接口和和考勤子系统、巡更子系统、停车场子系统、消费子系统、电梯控制子系统、票务管理子系统等一卡通的其他子系统实现组成一个有机的整体；真正实现一卡通用，组成一个完整的一卡通系统。7、控制器通讯回路自动检测系统对控制器通讯回路自动进行检测。当通讯线路故障时，系统实时给出警报。8、支持登录事件过滤系统可由具有权限的系统操作者对不需要的事件作出过滤选择。与报警事件选择一样，可以方便、直观地点中不需要记录和显示的事件。9、系统进出平安该系统对所有操作人员均可设定级别，增加了系统的平安性。级别的设定,将阻止未经授权的人员进出和控制该系统。可设定999个级别（各个级别的权限可任意定义）。操作员的活动由系统进行登录，并可由授权用户以报表方式传输出来。设定界面见以下图.使用者权限异动圉画旦JIUM幽上网BlMaglAI问四副宣荣识别名使用者名称H毛遂型外证诩；adnnSySXenAdminadnn/。userluserluserl（io。）user2user2
