110KV变电所用电规程最全面.docx

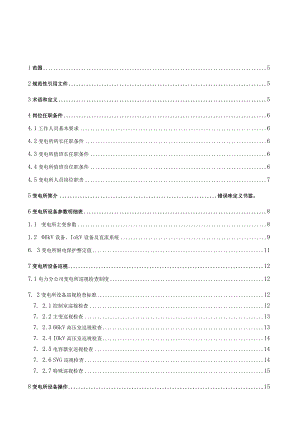

1范围52规范性引用文件53术语和定义54岗位任职条件64.1工作人员基本要求64.2变电所所长任职条件64.3变电所值班长任职条件64.4变电所值班员任职条件64.5变电所人员岗位职责75变电所简介错误味定义书签。6变电所设备参数明细表81.1 变电所主变参数81.2 66kV设备、IokV设备及直流系统96. 3变电所继电保护整定值117变电所设备巡视127.1电力分公司变电所巡视检查制度127. 2变电所设备巡视检查标准127. 2.1控制室巡视检查127. 2.2主变巡视检查137. 2.366kV高压室巡视检查137. 2.4IOkV高压室巡视检查147. 2.5电容器室巡视检查147. 2.6SVG巡视检查147. 2.7特殊巡视检查158变电所设备操作157.1 开关操作规程158. 2手车操作规程168.366kVGIS刀闸操作规程188.4地刀闸操作规程198.5装设接地线操作规程218.6拆除接地线操作规程228.7拉合保险操作规程238.8投退压板操作规程248.9电容器放电操作规程258.10直流系统操作规程258.IlSVG设备操作程序288.12倒闸操作的基本要求299设备倒闸操作流程3010变电所应急处置程序3210.1火灾爆炸应急处置程序3210.1.1变电所施工作业发生火灾应急处置程序3210. 1.2变电所66kV高压室设备火灾应急处置程序3310.1. 3变电所变压器火灾应急处置程序3310. 1.4IOkV高压室设备火灾应急处置程序3410.1. 5变电所柜内电容器片发生爆炸应急处置程序3410.1.6变电所的主控室火灾应急处置程序3510.1.7主变二次侧母线穿墙套管爆炸事故应急处置程序3510.2自然灾害应急处置程序3510.2.1防大风雪应急处置程序3510.2.2破坏性地震灾害应急处置程序3610.2.3变电所防汛应急处置程序3610.3变电设备事故及故障应急处置程序3710.3.1全所失电应急处置程序3710.3.2主变差动保护动作开关跳闸应急处置程序3810.3.3主变过流动作开关跳闸应急应急处置程序3810.3.4主变瓦斯保护动作开关跳闸应急处置程序3810.3.5开关拒动及越级跳闸应急处置程序3910.3.6站用变速断,过流跳闸动作应急处置程序3910.3.7IOkV开关保护跳闸、重合闸未成功、后加速动作应急处置程序3910.3.8电容器速断保护动作应急处置程序3910.3.9电容器低电压保护动作应急处置程序4010.3.10小动物进入所内，造成IokVI段母线短路应急处置程序4010.3.11主变过负荷应急处置程序4010.3.12主变油温过高应急处置程序4110.3.13SVG设备故障跳闸应急处置程序4110.3.14IOkV系统接地应急处置程序4210.3.15IOkV系统接地应急处置程序4210.3.16电气设备节点过热应急处置程序4210.3.17直流接地应急处置程序4210.3.18PT一次保险熔断应急处置程序4310.3.19电流互感器二次回路开路应急处置程序4310.3.20电容器在运行中发生不正常的“咕咕”声应急处置程序4310.4人身伤亡应急处置程序4310.4.1变电所人员触电应急处置程序4310.4.2雷击伤害应急处置程序4510.4.3毒蛇咬伤应急处置程序4510.4.4变电所气体中毒事件应急处置程序4610.4.5食物中毒应急处置程序4610.4.6烧烫伤应急处置程序4610. 4.7交通事故应急处置程序4711变电所管理4711. 1交接班管理47ILLI交接班制度4711.L2交接班标准程序4711.2设备管理4811.2.1所用交流与直流电源管理48IL2.3变电所钥匙管理4811.2.4设备评级4911.2.5缺陷管理5011.3.1绿化管理50IL3.2卫生要求51IL3.3定位摆放51IL3.4服装、礼仪要求5111.3.5通风排水系统有关规定51IL4技术管理5211.4.1应具备的设备技术档案5211.4.2应具备的规程5211.4.3应具备的图纸52IL4.4应悬挂的图表5211.4.5应填写的记录52IL5检试作业管理5311.5.1现场管理5311.5.2 变压器小修后验收标准5311.5.3 66kVGIS设备验收标准5411.5.4 5.4IOkV开关柜验收标准5411.5.5 IOkvPT柜验收标准5411.5.6 IOkV变压器柜验收标准5511.5.7 IOkV电容器验收标准5511.5.8二次设备验收标准5511.6HSE管理5611.6.1安全教育5611.6.2安全活动56IL6.3安全培训56IL6.4变电所风险识别5711.6.5HSE检查5911.6.6应急演练59IL6.7安全用具管理5911.6.8消防管理6012电力调度管理范围及相关规定6212.1调度运行管理规定621. .3IokV调度管理的范围622. .4信息反馈6212. 5地线使用管理6313. 6电网事故处理一般规定6313两票管理6414. 1操作票管理6413. 1.1操作术语6413.1 .2操作票的填写6413.2 工作票管理6513.2.1工作票的基本要求6513.2.2工作票的填写6613.2.3工作票的执行（流程）6613.2.4工作票中所列人员的安全责任6913.2.5工作票的检查6913.3.6电网工作票三种人名单70附录A测量仪表的使用方法71附录B意外伤害及触电急救81附录C:红外线测温仪使用方法85附录D操作实例86实例一：1#注气电机1151停电检修86实例二：1#注气电机1151检修完毕恢复送电87实例三：1#主变及两侧开关停电检修89实例四：1#主变及两侧开关检修完毕恢复送电92附录E:标准倒闸操作票961范围为加强电力生产现场管理，规范变电所人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产实际，制定本现场运行规程（HSE作业指导书）。本规程仅限于储气变电所日常巡视、倒闸操作及应急事故处理应用，其中某条规定如果与上级规定或国家相关规程规定有冲突之处，以上级规定或国家规程规定为准。2规范性引用文件电力安全工作规程发电厂和变电站电气部分GB26860-2011国家电网公司电力安全工作规程（变电部分）HSE作业指导书编写指南Q/SY1217-20093术语和定义GB/T2900.201994、GB/T2900.502008界定的以及下列术语和定义适用本文件。3.1变电所（电力系统的）substation（ofapowersystem）电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。3.2断路器circuit-breaker能关合、承载、开断运行回路正常电流，也能在规定时间内关和、承载及开断规定的过载电流（包括短路电流）的开关设备，也称开关。3.3隔离开关disconnector在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。34低电压lowvoltage;LV用于配电的交流系统中100OV及其以下的电压等级。3.5高电压highVoltagejHV3.5.1通常指超过低压的电压等级。3.5.2特定情况下，指电力系统中输电的电压等级。3.6运用中的电气设备operatingelectricalequipment全部带有电压，一部分带有电压或一经操作即有电压的电气设备。4岗位任职条件4. 4.1工作人员基本要求5. 1.l经医师鉴定，无妨碍工作的病症（体格检查至少每两年一次）。5.1. 2具备必要的安全生产知识和技能，从事电气作业的人员应掌握触电急救等救护o4.1 .3具备必要的电气知识和业务技能，熟悉电气设备及其系统。4.2 变电所所长任职条件4.2.1 中等职业学校及以上（含技校、高中）文化程度，身体健康。4.2.2 变电运行工作时间3年（含3年）以上。423高级工及以上职业资格等级，掌握变电运行技术，熟悉生产工艺流程。4.2.4 持有效的电工进网作业许可证、特种作业操作证。4.2.5 熟悉变电所各岗位HSE责任制、巡回检查制。4.2.6 熟悉变电所各岗位健康、安全与环境危害及其防范措施，掌握HSE“一书一表”知识。4.2.7 熟悉变电运行行业标准、规范。4.2.8 熟悉变电运行防护知识，并能够熟练使用各类防护用品。4. 2.9掌握本单位应急处置程序及措施，具有较强的事故处理能力。4.3 变电所值班长任职条件4.3.1 中等职业学校及以上（含技校、高中）文化程度，身体健康。4.3.2 变电运行工作时间2年（含2年）以上。4.3.3 3.3中级工及以上职业资格等级。4.3.4 持有效的电工进网作业许可证、特种作业操作证。4.3.5 3.5熟练掌握本岗位操作技能。4.3.6 熟悉变电运行工作要领，熟知设备设施安全、操作要求。4.3.7 3.7熟知变电运行防护知识，并能够熟练使用各类防护用品。4.3.8 熟悉“一书一表”相关内容，掌握本岗位健康、安全与环境危害及其防范措施。4.4 变电所值班员任职条件4.4.1 中等职业学校及以上（含技校、高中）文化程度，身体健康。4.4.2初级工及以上职业资格等级。4.4.3持有效的电工进网作业许可证、特种作业操作证和相关特殊工种操作证。4.4.4熟练掌握本岗位操作技能。4.4.5熟悉变电运行设备操作规程，熟知设备安全、保养知识。4.4 .6熟知变电运行防护知识，并能够熟练使用各类防护用品。4.4.7熟悉“一书一表”相关内容，掌握本岗位健康、安全与环境危害及其防范措施。4.5 变电所人员岗位职责详见变电所岗位职责图板6变电所设备参数明细表6.1变电所主变参数高压侧型号：SZll-25000/66开关位置1接法Xi-Yi-Zi电压(V)72600电流（八）198.8标准代号：GB1094.1-1996GB1094.2-1996GB/T6451-2008GB1094.3-2003GB1094.5-2003JB/T501-20062X2-Y2-Z271780201.1产品代号：1XZ.710.20103X3-Y3Z370950203.4额定容量：25000kVA4X4-Y4-Z470130205.8额定电压：(66±8×1.25%)/10.5kV5X-Y5-Z569300208.3额定频率：50HZ6X6-Y6-Z668480210.8相数：3相7X7-Y7-Z767650213.4联接组别：YN.dll8X8-Y8-Z866830216设备种类：户内式9aX9-Y9-Z966000218.7海拔：100Om10X2-Y2Z265180221.4冷却方式：ONAN11X3-Y3-Z364350224.3绝缘水平：Li325AC14075AC3512X4-Y4-Z463530227.2上节油箱重：4000kg13X5-Y5-Z562700230.2器身连下节油箱重：1990Okg14X6-Y6-Z661880233.3油重：9200kg15X7-Y7-Z761050236.4运输重：36000kg16X8-Y8-Z860230239.6总重：40600kg17X9-Y9-Z959400243中华人民共和国丹东欣泰电压(V)电流（八）100001374.6高压侧型号：S11-1600/10.5开关位置电压(V)电流（八）标准代号:GB1094.1-1996GB1094.2-1996GB/T6451-2008GB1094.3-2003GB1094.5-2003JB/T501-200616930014.0产品代号：1XZ.710.201226765014.0额定容量：160OkVA36600014.0额定电压:(66±2×2.5%)/10.5kV46435014.0额定频率:50HZ56270014.0相数：3相低压联接组别：YN.dll电压(V)电流（八）设备种类：户内式1050088.0海拔：100Om冷却方式：ONAN中华人民共和国丹东欣泰绝缘水平Li325C140总重：81000kg器身连下节油箱重：3000kg油重：3020kg1#主变2#主变3#主变4#主变5#主变空载电流：0.19%0.23%0.25%0.3%0.3%空载损耗：19.015KW19.293kW19.7752.489kW2.489kW负载损耗：99.198kW99.726kW99.11313.8kW13,81kW短路阻抗：8.77%8.76%8.79%8.02%8.02%出厂序号：00360038003700490050出厂日期：2012年5月2012年6月2012年6月2012年5月2012年5月投产日期：2013年7月12日2016年7月2日2015年1月9日2015年7月1日6.266kV设备、IOkV设备及直流系统66kV设备参数表名称_GIS开关CTPT避雷器三工位开关型号ZF10-126GZF10-126/CBLRLRBJSQ-66JDQXF3-66Y10WF-96/232GZF10-126/TPS额定电流（电压）1210kV200020VA30V663kV100/3V9IOkV1210kV2000厂家山东泰开山东泰开高压天关山东泰开山东泰开互感器山东泰开山东泰开高压开关Iokv设备参数表'''''-高压开关柜开关CTPT避雷器接地开关型号KYN28A-12VEPl2TLZZBJ9-10B2JSZW-IOHDGB-B-12.7/600ZFl0-126/FES额定电流（电压）12kV12kV1250A2500IOkVIOVA10000/100V12.7kV12kV厂家泰安安能厘门华电大连第二互感器集团有限公司大连第二互感器集团有限公司山东泰开电容器组参数表电容器成套装置单台电容器接线形式台数（运用台数）电抗器放电线圈型号DS-12/1200BEMll/73-200CKSC-60/10FDGE-Il/3-l.7-1额定容量（kVai'）W-8#1200200kVarY860（10、63）kVar80kVar二次输出50VA厂家山东迪生电气山东迪生电气济源双兴所用交直流参数表序号设备名称设备型号厂家11#2#所用变SCB10-30/10.5河南天力电器设备2直流系统电池GZDW-33G-200AH/220V-MGZD(W)33G-220AH/220V直流电源柜DX-2S型闪光继电器ZJJ-3S型直流绝缘监察继电器ZJK-1B型微机监控装置大连旅顺电力电子设备有限公司6.3变电所继电保护整定值见：储气变继电保护整定方案7变电所设备巡视7.1电力分公司变电所巡视检查制度7.Ll值班人员对变电所所属设备及周围环境进行巡视，应按照变电所全面巡视标准化作业指导书进行巡视检查。7.1. 2变电所交接班时，交接班人员必须共同对全站设备进行一次全面巡视检查，交班人员应向接班人员交待运行方式、设备检试情况、接地线装拆情况、设备运行情况、设备缺陷情况等。7.L3正常运行情况下，每日应有至少4次的定时巡视（10点、15点、19点、22点），夜间值班期间应再进行一次夜巡。7.L4遇有下列情况，应由值班长决定增加巡视的次数。7.1.4.1在过负荷或负荷有显著增加情况下；7.1.4.2在新安装、长期停运或检修后的设备投入运行情况下；7.1.4.3在设备缺陷有发展，设备运行中有可疑现象情况下；7.L4.4在特殊天气情况下（遇有大风、雷雨、浓雾、冰冻、大雪等天气变化）；7.1.4.5在特殊时期（国内召开的具有重大影响的国际性会议、活动,国家级重要政治、经济、文化活动等时期，全国性主要节假日）或根据领导指示增加巡视。7.1.5值班员巡视后必须向值班长汇报巡视情况，并根据巡视结果填写“巡视检查记录薄”。7.1.6值班长每班必须至少全面巡视一次，变电所所长每周应进行一次全面巡视，每周必须至少进行一次夜间熄灯巡视。站队以上领导每月应进行一次全面巡视，每月必须至少进行一次夜间熄灯巡视。7.2变电所设备巡视检查标准7.2.1控制室巡视检查7.2.1.1检查微机画面显示设备位置及运行参数正常，66kV供电电压的正负偏差的绝对值之和不超过标称电压的10%,IOkV三相供电电压允许偏差为标称电压的±7%,主变功率因数应在0.90-0.95之间。通讯状态及报警音响正常。7.2.L2检查打印设备状态正常，监视画面正常。7.2.1.3检查保护盘控保模块等自动装置面板显示正常，保护压板位置正确、接触良好。7.2.1.4检查所用交流系统运行正常。所用变、外电源电压显示正常,在220（+7%-10%）V的范围内，工作指示灯指示正确。交流电源自投装置良好，交流电源切换开关在自动位置。7.2. 2.1.5检查直流系统运行正常。整流模块在运行状态。微机监控装置显示正常、有无故障报警等。直流系统仪表显示正常、指示正确,控制母线电压在220V左右、合闸母线电压在240V左右。各直流馈出回路指示灯完好，闪光装置良好，电池无漏液无反碱。7.3. 1.6检查控保屏内各导线连接部位无过热、打火现象。7.2.1.7检查SF6气体泄漏监控装置运行正常，消防报警器正常。7.2.1.8模拟图板运行方式与实际相对应。7.2.2主变巡视检查7.2.2.1检查变压器的声音应是均匀的嗡嗡声。7.2.2.2检查油枕油位与环境温度曲线值相对应，油色为浅黄色透明液体，无杂质，无渗油现象。72.2.3检查高低压套管瓷体应清洁完整，应无裂纹、破损、闪络、放电痕迹。7.2.2.4检查硅胶罐内装的硅胶与初始状态比应无变色现象。7.2.2.5检查各部接头无变色发热现象，变压器设备连接点正常温度一般在50C以下。A、B、C三相温差一般不超过10,连接引线无变形，变色现象。如果存在变色现象，可能是过热引起，用设备测温仪进行测温，具体测试方法见测温仪的使用方法。7.22.6检查瓦斯继电器内部应充满油，无气体，与油枕连接的阀门应打开。7.2,2.7检查温度表指示值应正常。变压器上层油温自然循环冷却、风冷冷却介质最高温度40,最高上层油温度95。7.2.2.8检查铁芯接地，外壳接地应良好，接地极无断裂，接地螺丝紧固。7.2.2.9检查冷却系统应正常。7.2.2.10检查变压器器身无搭挂物。7.2.2.11检查油箱及各部连接阀门应无渗漏油现象。7.2.366kV高压室巡视检查7.2.3.1检查GIS组合电器正常应无异常声音或气味。7.2.3.2检查就地控制柜开关、刀闸、地刀闸的位置指示灯应与实际位置相一致。7.2.3.3检查就地控制柜远方/就地转换开关在“远方”位置，报警信号装置显示正常。72.3.4检查就地控制柜联锁、解锁开关在“联锁”位置。72.3.5检查开关、刀闸、地刀闸分、合闸位置器应与实际位置相符。7.2.3.6检查各气室SF6气体压力指示正常，气体密度表指针在绿色区域。7.2.3.7检查通风系统应良好。通风装置控制电源开关分、合应正常,排风机运转良好。7.2.3.8检查各类箱门关闭应严密，加热器、驱潮器工作应正常。7.2.3.9检查接线端子应无过热变色。7.2.3.10检查接地极或支架应无生锈或损伤。7.2.4IOkV高压室巡视检查7.2.4.1检查高压柜内无异常声音和气味。7.2.4.2检查开关及手车位置指示灯完好，开关、手车及刀闸位置与实际相符。7.2.4.3检查控保模块屏面显示正常，保护压板位置正确接触良好，远方/就地转换开关在“远方”位置。7.2.4.4检查柜内照明齐全完好，二次接线无过热及打火现象。7.2.4.5检查母线及电缆头等接触部位无过热现象。72.4.6检查瓷套管应清洁，无放电、闪络痕迹。7.2.5电容器室巡视检查7.2.5.1检查电容器室无异常声音和气味。7.2.5.2电容器室温超过35C时，干式三相重叠安装的电抗器线圈表面温度不应超过85C,单独安装的不应超过75。72.53干式电抗器外包封表面清洁、无裂纹、无爬电痕迹，无油漆脱落现象，憎水性良好。72.5.4检查电容器外壳无鼓肚、渗漏油现象，熔断器无熔断现象。7.2.5.5检查母线及电缆头等接触部位无过热现象。72.5.6检查放电PT及瓷套管应清洁，无放电、闪络痕迹。72.5.7检查电容器室温度正常，通风良好，防止小动物进入措施应可靠。7.2.6SVG巡视检查7.2.6.1检查室内温度，通风情况，注意室内温度不应超过40摄氏度。7.2.6.2保持室内卫生72.6.3检查变压器柜，功率柜滤尘网是否畅通；散热风机运转是否正常。7.2.6.4经常检查RSVG是否有异常声响，振动及异味。726.5经常检查所有电力电缆，控制电缆有无损伤，电力电缆冷压端子是否松动，高压绝缘热缩管是否松动。7.2.6.6建议RSVG投入运行第一个月内，将变压器所有进出线电缆,功率单元进出线电缆紧固一遍，以后每半年紧固一遍，并用吸尘器清理柜内灰尘.7.2.7特殊巡视检查7.2.7.1雷雨过后，检查电缆沟是否积水，房屋有无严重漏雨现象。7. 2.7.2雷雨后检查避雷器无异常，并检查放电计数器动作情况。72.7.3严重短路故障后，巡视检查引线和接头有无异状。变压器、CT、PT、电容器等设备声音是否正常，查看各种表计指示是否正确。7.27.4过负荷时，巡视主变负荷、油温、油位、接头等有无变化，冷却系统工作是否正常；各开关、CT、刀闸、电缆头等有无过热现象。727.5温度突然变化时，检查充油设备油位是否正常。8变电所设备操作8.1 开关操作规程8. 主要风险提示：9. 1.Ll触电：误拉合开关造成作业人员伤害。8.1.1 .2甩负荷：未确认调度指令或未核对设备双重编号，错拉开关造成运行设备停电。8.1.2 作业前准备穿戴好劳保用品、操作票、模拟预演、红蓝笔8.1.3作业程序8.1.3.1操作人和监护人来到主控室微机监控系统主接线图前核对设备O8.1.3.2监护人高声唱票，听到监护人指令后，操作人根据唱票内容,手指微机监控系统主接线图上将要操作的设备，高声复诵。8.L3.3监护人核对无误后，发出“对，执行”命令。3.4操作开关1.合闸操作核对设备双重编号，操作人在微机主接线图上用鼠标点击要操作的开关，进入要操作开关的操作画面。在该开关的操作画面上，点击开关的图标，弹出开关遥控操作窗口，输入开关的操作密码（操作密码默认为设备编号，以后不重复提示），点击“合闸”操作按钮。2.分闸操作先核对设备双重编号，操作人在微机主接线图上用鼠标点击要操作的开关，进入要操作开关的操作画面。在该开关的操作画面上，点击开关的图标，弹出开关遥控操作窗口，输入开关的操作密码，点击“分闸”操作按钮。8.1.3.5检查开关位置：1.lOkV开关合闸操作检查操作人监护人主控室检查微机操作画面上开关为红色，三相电流指示正确；高压室检查开关的位置指示灯为绿灯灭，红灯亮平光；开关手车上分、合闸指示牌指示在“I”位，显示红色牌。开关柜模块上“开关合位”灯亮。开关柜上户内高压带电显示装置L1L2L3灯亮。2. IOkV开关分闸操作检查操作人监护人主控室检查微机操作画面上开关为绿色，三相电流指示为零；高压室检查开关的位置指示灯为红灯灭，绿灯亮平光；开关手车上分、合闸指示牌指示在“0”位，显示绿色牌。开关柜模块上“开关分位”灯亮。开关柜上户内高压带电显示装置L1L2L3灯灭。3. 66kV开关合闸操作检查操作人监护人主控室检查微机操作画面上开关为红色，三相电流指示正确、保护屏模块上“开关合位”灯亮；高压室检查控制柜上开关位置指示灯红灯亮平光；开关操作机构分、合闸指示器显示红色“合”字。4. 66kV开关分闸操作检查操作人监护人主控室检查微机操作画面上开关为绿色，三相电流指示为零、保护屏模块上“开关分位”灯亮；高压室检查控制柜上开关位置指示灯绿灯亮平光，开关操作机构分、合闸指示器显示绿色“分”字。8.L4注意事项：8.L4.1防止触电注意事项：设备单元有人员作业时，应拉开本单元开关控制、合闸保险，防止误拉合开关造成人员伤害。8.1.4.2防止甩负荷注意事项：操作中严格执行“四对照”。即核对设备名称、编号、位置、拉合方向。操作中发生疑问时应立即停止操作，并向电调汇报，确认无误后方可继续操作。8.2手车操作规程8.2.1主要风险提示：8.2.1.1触电：未穿戴好劳保用品设备外壳或手车操作手柄漏电造成触电伤害。8.2.L2电弧烧伤：操作前未检查开关位置或走错间隔，误操作手车发生弧光短路造成人员电弧烧伤。8.2.L3设备损坏：误拉合手车、手车操作不当、野蛮操作及操作检查不到位造成设备损坏。8.2.2作业前准备穿戴好劳保用品、操作票、模拟预演、红蓝笔、钥匙、手车摇把8.2.3作业程序8.2.3.1操作人和监护人来到高压室首先核对设备，站好位置，检查该设备单元开关确在开位。82.3.2监护人高声唱票，听到监护人指令后，操作人根据唱票内容,手指将要操作的设备，高声复诵。82.3.3监护人核对无误后，发出“对，执行”命令。8.2.3.4操作手车1分闸操作试验位置：操作人将手车摇把插入手车操作插孔，逆时针转动20圈，将手车摇出至试验位置，拔出摇把，此时模块上“手车试验位置”灯亮，开关柜上“手车位置指示”绿灯亮。检修位置：用专用钥匙打开柜门，拔下二次插件，将其挂到手车挂架上。抽出手车托架，将手车拉至托架（或升降工作车）上。2.合闸操作操作人将手车从托架（或升降工作车）上推至开关柜内，收回手车托架。插上二次插件，关上柜门，此时开关柜模块上“手车试验位置”绿灯亮，开关柜上“手车位置指示”绿灯亮。将摇把插入手车操作插孔，顺时针转动20圈，听到手车内部“嗒”的一声，手车从试验位置摇进至备用（运行）位置，拔出摇把。8.2.3.5检查手车位置：1.分闸操作检查试验位置：操作人监护人检查高压室模块上“手车试验位置”灯亮，开关柜上“手车位置指示”绿灯亮。检修位置：操作人监护人检查高压室开关柜上“手车位置指示”灯灭,开关手车在托架（或升降工作车）上，隔离挡板可靠封闭。2.合闸操作检查操作人监护人检查高压室开关柜上“手车位置指示”红灯亮，开关柜模块上“手车运行位置”灯亮。8.2.4注意事项：8.2.4.1防止触电注意事项操作人员操作时应穿戴好劳保用品，严格按照安规有关规定执行，防止操作人员触电。发生接地时确认并非所内设备接地方可操作。8.2.4.2防止电弧烧伤注意事项操作过程中必须执行操作监护制度，严格执行“四对照二操作手车前检查本单元设备开关在分位后方可操作手车，防止带负荷拉合手车，造成弧光短路。8.2.4.3防止设备损坏注意事项操作手车时，要严格按照操作程序执行，当出现手车不能摇出、推进等问题时，都可能来自正常的联锁，应查清原因，不可强行加力操作,以免损坏设备。8.366kVGIS刀闸操作规程8.3.1主要风险提示：8.3.L1触电：误拉合刀闸造成作业人员伤害。8.3.1.2设备损坏：误拉合刀闸造成设备损坏。8.3.2作业前准备穿戴好劳保用品、操作票、模拟预演、红蓝笔8.3.3作业程序8.3.3.1操作人和监护人来到主控室微机监控系统主接线图前核对设备，检查该设备单元开关确在开位。83.3.2监护人高声唱票，听到监护人指令后，操作人根据唱票内容,手指微机监控系统主接线图上将要操作的设备，高声复诵。83.3.3监护人核对无误后，发出“对，执行”命令。8.3.84操作刀闸1 .分闸操作操作人在微机主接线图上用鼠标点击要操作的刀闸，进入要操作刀闸的操作画面。在该刀闸的操作画面上，点击刀闸的图标，弹出刀闸遥控操作窗口，输入刀闸的操作密码，点击“分闸”操作按钮。2 .合闸操作操作人在微机主接线图上用鼠标点击要操作的刀闸，进入要操作刀闸的操作画面。在该刀闸的操作画面上，点击刀闸的图标，弹出刀闸遥控操作窗口，输入刀闸的操作密码，点击“合闸”操作按钮。8.3.3.5检查刀闸位置：1 .分闸操作检查操作人监护人主控室检查微机操作画面上刀闸为绿色，在分位、保护屏模块上“X刀闸合位”灯灭；高压室检查控制柜上刀闸位置指示灯绿灯亮平光，刀闸操作机构分、合闸指示器显示绿色“分”字。2 .合闸操作检查操作人监护人主控室检查微机操作画面上刀闸为红色，在合位、保护屏模块上“X刀闸合位”灯亮；高压室检查控制柜上刀闸位置指示灯红灯亮平光，刀闸操作机构分、合闸指示器显示红色“合”字。8.3.4注意事项：8.3.4.1防止触电注意事项操作人员操作时应穿戴好劳保用品，严格按照安规有关规定执行，防止操作人员触电。发生接地时确认并非所内设备接地方可操作。8.3.4.2防止设备损坏注意事项66kVGIS控制柜联锁、解锁转换开关应打至“联锁”位置，防止发生误操作造成设备损坏。8.4地刀闸操作规程8.4.1主要风险提示：8.4.1.1触电：未穿戴好劳保用品设备外壳或地刀闸操作手柄漏电造成触电伤害。8.4.L2电弧烧伤：操作前未检查开关位置或走错间隔，误操作地刀闸发生弧光短路造成人员电弧烧伤。8.4.L3设备损坏：带电合地刀闸、地刀闸操作不当、野蛮操作及操作检查不到位造成设备损坏。8.4.2作业前准备穿戴好劳保用品、操作票、模拟预演、红蓝笔、地刀闸操作手柄、钥匙8.4.3作业程序8.4.3.1操作人和监护人来到高压室或主控室微机监控系统主接线图前，首先核对设备，站好位置，检查该设备单元开关、刀闸(手车)确在开位。84.3.2监护人高声唱票，听到监护人指令后，操作人根据唱票内容,手指将要操作的设备，高声复诵。8.4.3.3监护人核对无误后，发出“对，执行”命令。8. 4.3.4验电操作1 .合上IOkV地刀闸前验电操作操作人检查开关柜后门上户内高压带电显示装置L1L2L3灯灭，将开关柜后门电缆观察窗的户内电磁锁打开。用专用钥匙插入观察窗锁孔开锁，打开观察窗。先在有电设备上进行试验，确证验电器良好。将验电器的伸缩部分展开并固定，手握在护环以下，人体与设备保持足够的安全距离(IOkV:0.7m),逐渐接近预测设备部位，三相分别验电，验电器无声、光等反应，说明设备已确无电压。2 .合上66kV地刀闸前验电操作66kVGIS无法直接验电，可采用间接验电方法进行验电。操作人检查主控室微机主接线图上的66kV线路PT电压指示为0,来判断设备确无电压。.4.3.5操作地刀闸1.lOkV地刀闸合闸操作操作人打开地刀闸操作活门，水平插入地刀闸操作手柄，逆时针转动90°合上地刀闸，拔出手柄。8 .1OkV地刀闸分闸操作操作人打开地刀闸操作活门，垂直插入地刀闸操作手柄，顺时针转动90°,拉开地刀闸，拔出手柄。3. 66kV地刀闸合闸操作操作人在微机主接线图上用鼠标点击要操作的地刀闸，进入要操作地刀闸的操作画面。在该地刀闸的操作画面上，点击地刀闸的图标，弹出地刀闸遥控操作窗口，输入地刀闸的操作密码，点击“合闸”操作按钮。4. 66kV地刀闸分闸操作操作人在微机主接线图上用鼠标点击要操作的地刀闸，进入要操作地刀闸的操作画面。在该地刀闸的操作画面上，点击地刀闸的图标，弹出地刀闸遥控操作窗口，输入地刀闸的操作密码（操作密码默认为线路编号），点击“分闸”操作按钮。8.4.3.6检查地刀闸位置1. IOkV地刀闸合闸操作检查操作人监护人高压室检查开关柜模块上“地刀闸位置”灯亮。地刀闸操作机构分、合闸指示牌在“合”位置，绿色。地刀闸闭锁应牢固可靠，操作活门复位,刀闸动、静触头合入深度符合要求（动触头已完全插入到静触头内），三相同期（三相触头确在同一水平位置，同时合入）；主控室检查微机操作画面上地刀闸为红色，在合位。2. IOkV地刀闸分闸操作检查操作人监护人高压室检查开关柜模块上“地刀闸位置”灯灭。地刀闸操作机构分、合闸指示牌在“分”位置，红色。地刀闸闭锁应牢固可靠，操作活门复位,刀闸动、静触头分开距离符合要求（垂直距离不小于160mm,张开的角度为65度）；闭锁装置牢固可靠；三相同期（三相触头确在同一水平位置，同时分开）；主控室检查微机操作画面上地刀闸为绿色，在分位。3. 66kV地刀闸合闸操作检查操作人监护人主控室检查微机操作画面上地刀闸为红色，在合位、保护屏模块上“地刀闸合位”灯亮；高压室检查控制柜上地刀闸位置指示灯红灯亮平光、地刀闸操作机构分、合闸指示器显示红色“合”字。4. 66kV地刀闸分闸操作检查
