园路及广场铺装技术交底大全.doc

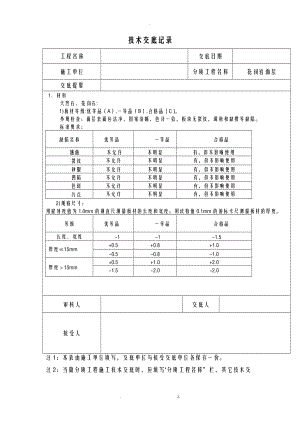

-技术交底记录工程名称交底日期施工单位分项工程名称花岗岩面层交底提要 1、材料天然石、花岗石:1)板材等级:优等品（A）,一等品（B）,合格品（C）。外观检查：面层表面应洁净，图案清晰，色泽一致，板块无裂纹，调角和缺楞等缺陷。标准要求：缺陷名称优等品一等品合格品 翘曲 不允许 不明显 有，但不影响使用裂纹不允许不明显有，但不影响使用砂眼不允许不明显有，但不影响使用凹陷不允许不明显有，但不影响使用色斑不允许不明显有，但不影响使用污点不允许不明显有，但不影响使用 2)规格尺寸：用雇刻度值为1.0mm的钢直尺测量板材的长度和宽度；用读数值0.1mm的游标卡尺测量板材的厚度。等级优等品一等品合格品长度、宽度-1-1-1.5厚度15mm+0.5+0.8+1.0-0.5-0.8-1.0厚度15mm+0.5+1.0+2.0-1.5-2.0-2.0审核人交底人接受人注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。注2：当做分项工程施工技术交底时，应填写"分项工程名称”栏，其它技术交底可不填写。技术交底记录工程名称交底日期施工单位分项工程名称花岗岩面层交底提要  3)平面度:将直线度公差为0.1mm的钢平尺贴放在被检平面的两条对角线上，用塞尺测量尺面与板面间的间隙。被检面对角线长度大于1000mm时，用长度为1000mm的钢平尺沿对角线分段检测。以最大间隙的寒尺片读数表示板材的平面度极限公差。读数准确至0.05mm。板材长度围允许偏差（mm）等级优等品一等品合格品400mm0.20.30.5400，800mm0.50.60.8800，10000.70.81.0400，0.81.01.24)角度：用角边长为450mm×400mm的、角垂直度公差为0.13mm的90°钢角尺。将角尺长边紧贴板的长边，短边紧靠板材短边，用塞尺测量板材与角尺短边之间的间隙。当被检角大于90°时，测量点在角尺根部；当被检角小于90°时，测量点在距根部400mm外，当角尺长边大于板材长边时，用上述方法测量板材的两对角；当角尺的长边小于板材长边时，用上述方法测量板材的四个角。板材长度围允许偏差（mm）等级优等品一等品合格品400mm0.20.30.6400 0.50.60.8审核人交底人接受人注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。注2：当做分项工程施工技术交底时，应填写"分项工程名称”栏，其它技术交底可不填写。技术交底记录工程名称交底日期施工单位分项工程名称花岗岩面层交底提要 抽检：每100平米为一批，不足100平米的按一批计每批抽5%，数量不足10块的，抽检10块。同一批板材中，优等品中不得有超过5%的一等品，一等品中不得有超过10%的合格品，合格品中不得有超过10%的不合格品。水泥：按照图纸要求的标号，种类进场，进场厂家须3天强度报告，(3天强度32.5水泥12Mpa，42.5水泥17Mpa)。到一个月须有28天强度报告。水泥复检每200吨为一批。砂：粗砂：细度模数中砂：细度模数细砂：细度模数特细砂：细度模数含泥量不应大于3%。2、 机具：手推车、铁锹、靠尺、浆壶、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、橡皮锤（或木锤）、铁水平尺、弯角方尺、钢錾子、合金钢扁錾子、台钻、合金钢钻头、笤帚、砂轮锯、磨石机、钢丝刷。3、工艺流程：准备工作试铺弹线灌缝、擦缝刷水泥浆及铺砂浆结合层铺*石板块 审核人交底人接受人注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。注2：当做分项工程施工技术交底时，应填写"分项工程名称”栏，其它技术交底可不填写。技术交底记录工程名称交底日期施工单位分项工程名称花岗岩面层交底提要  1）施工准备：施工前，根据图纸石材规格，铺装位置，将石材尽可能置于靠近于作业面位置，方便施工。检查地面垫层、预埋在垫层的电管及穿通地面的管线均已完成。施工操作前应画出铺设石地面的施工大样图。熟悉了解各部位尺寸和作法，铺装前要做好技术交底，要把铺装的图案、标高、坡度、边角处理等施工中的注意事项事先交待清楚，使作业者心中有数，并提前检查到场石材是否与铺装面的要求相符。将地面垫层上的杂物清净。冬期施工时操作温度不得低于5。 2）弹线：为了检查和控制石（或花岗石）板块的位置，在铺设位置拉十字控制线， 3）铺砌石（或花岗石）板块：正式铺装前要做好底层撒水湿润和拌制干性砂浆，砂浆要控制好加水量并要求拌制均匀，铺装前要二次拌合后再铺，潮干灰要铺均匀。根据板面水平线确定结合层砂浆厚度，拉十字控制线，开始铺结合层干硬性水泥砂浆（一般采用1213的干硬性水泥砂浆，干硬程度以手捏成团，落地即散为宜），厚度控制在放上石（或花岗石）板块时宜高出面层水平线34mm。先试铺即搬起板块对好纵横控制线铺落在已铺好的干硬性砂浆结合层上，用橡皮锤敲击木垫板（不得用橡皮锤或木锤直接敲击板块），振实砂浆至铺设高度后，将板块掀起移至一旁，检查砂浆表面与板块之间是否相吻合如发现有空虚之处，应用砂浆填补，然后正式镶铺，先在水泥砂浆结合层上满浇一层水灰比为0.5的素水泥浆（用浆壶浇均匀），再铺板块，安放时四角同时往下落，用橡皮锤或木锤轻击木垫板，根据水平线用铁水平尺找平，铺完第一块，向两侧和后退方向顺序铺砌。4）灌缝、擦缝：在板块铺砌后l2昼夜进行灌浆擦缝。根据石（或花岗石）颜色，选择相同颜色矿物颜料和水泥（或白水泥）拌合均匀，调成11稀水泥浆，用浆壶徐徐灌入板块之间的缝隙中（可分几次进行），并用长把刮把流出的水泥浆刮向缝隙，至基本灌满为止。灌浆l2h后，用棉纱团蘸原稀水泥浆擦缝与板面擦平，同时将板面上水泥浆擦净，使石（或花岗石）面层的表面洁净、平整、坚实，以上工序完审核人交底人接受人注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。注2：当做分项工程施工技术交底时，应填写"分项工程名称”栏，其它技术交底可不填写。技术交底记录工程名称交底日期施工单位分项工程名称花岗岩面层交底提要 成后，面层加以覆盖。养护时间不应小于7d。对曲面、异形面铺装要反复对缝或现场切割，现场要丈量准确反复对缝后在切割。铺装时注意面层坡度要求，避免出现反坡，接缝不平等毛病。4、 质量标准： 1)保证项目：面层所用板块品种、规格、级别、形状、光洁度、颜色和图案必须符合设计要求。面层与基层必须结合牢固，无空鼓。 2)基本项目：石和花岗石板块面层；板块缝宽均匀，接缝通直无错缝，表面平整洁净，周边顺直方正。5、 成品保护:运输石（或花岗石）板块和水泥砂浆时，应采取措施防止碰撞已做完的铺砌部分。铺砌石（或花岗石）板块过程中，操作入员应做到随铺随用干布揩净石面上的水泥浆痕迹。在石（或花岗石）地面或碎拼石地面上行走时，找平层水泥砂浆的抗压强度不得低于1.2MPa。石（或花岗石）铺装完工后，应封闭或在其表面加以覆盖保护。6、应注意的质量问题:板面空鼓：由于混凝土垫层清理不净或浇水湿润不够，刷素水泥浆不均匀或刷的面积过大、时间过长已风干，干硬性水泥砂浆任意加水，石板面有浮土末浸水湿润等因素，都易引起空鼓。因此必须严格遵守操作工艺要求，基层必须清理干净，结合层砂浆不得加水，随铺随刷一层水泥浆，石板块在铺砌前必须浸水湿润。接缝高低木平、缝子宽窄不匀；主要原因是板块本身有厚薄及宽窄不匀、窜角、翘曲等缺陷，铺砌时未严格拉通线进行控制等因素，均易产生接缝高低不平、缝子不匀等缺陷。所以应预先严格挑选板块，凡是翘曲、拱背、宽窄不方正等块材剔除不予使用。铺设标准块后，应向两侧和后退方向顺序铺设，并随时用水平尺和直尺找准，缝子必须拉通线不能有偏差。铺设位置标高线要有专人负责引入，且各房间和楼道的标高必须相通一致。审核人交底人接受人注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。注2：当做分项工程施工技术交底时，应填写"分项工程名称”栏，其它技术交底可不填写。技术交底记录工程名称交底日期施工单位分项工程名称花岗岩面层交底提要 7、 质量记录石或花岗石板块出厂证明书。水泥的出厂证明书。水泥砂浆结合层的强度试验记录。本工程分项质量评定等级记录。审核人交底人接受人注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。注2：当做分项工程施工技术交底时，应填写"分项工程名称”栏，其它技术交底可不填写。. z.
