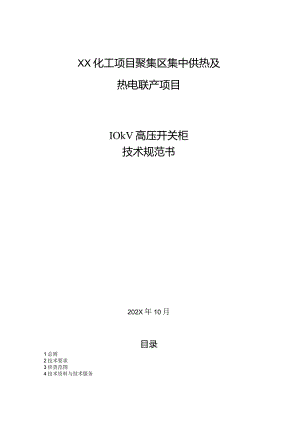

XX化工项目聚集区集中供热及热电联产项目IOkV高压开关柜技术规范书202X年10月目录1总则2技术要求3供货范围4技术资料与技术服务1总则1.1 本技术规范适用于XX化工项目聚集区集中供热及热电联产项目的IOkV交流高压开关柜。它提出了对IOkV交流高压开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 委托方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。受托方应提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。1.3 如果受托方没有以书面方式对本招标文件的条文提出异议，那么委托方可以认为受托方提出的产品完全符合本招标文件的要求。1.4 在签订合同之后,委托方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由双方共同商定。1.5 本招标文件所使用的标准，如遇与受托方所执行的标准发生矛盾时，按较高的标准执行。1.6 本规范书为订货合同的附件,与合同正文具有同等效力。1.7 投标文件与本招标文件如有偏差，无论偏差多少，都必须按本招标文件的附件“差异表”的要求清楚地表示在投标文件中，否则委托方将认为受托方完全接受和同意本招标文件的要求。1.8 受托方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明是成熟可靠并经过国家级鉴定的产品。如发现有不真实情况，委托方有权拒绝该投标。2技术要求2.1 设备制造应满足下列规范和标准，但并不限于此:2.1.1 GB1984交流高压断路器2.1.2 GB311.1高电压输变电设备的绝缘配合2.1.3 GB311.2-6高电压试验技术2.1.4GB763交流高压电器在长期工作时的发热2.1.5GB1408固体绝缘材料工频电气强度的试验方法2.1.6GB2706交流高压电器动、热稳定试验方法2.1.7GB3309高压开关设备常温下的机械试验2.1.8GB7354局部放电测量2.1.9GB11022高压开关设备通用技术要求2.1.10SD/T318高压开关柜闭锁装置技术要求2.1.11 DL402交流高压断路器订货技术要求2.1.12 SD132交流高压断路器技术要求2.1.13 GB3906335kV交流金属封闭开关设备2.1.14 DL404户内交流高压开关柜订货技术要求2.1.15 DL40310-35kV户内高压真空断路器订货技术要求2.1.16 DL/T486交流高压隔离开关订货技术要求2.1.17 DL/T539户内交流高压开关柜和元件凝露及污秽试验技术要求2.1.18 DL/T593高压开关柜设备的共用订货技术要求2.1.19 GB311高压输变电设备的绝缘配合与高电压试验技术应遵循的规范标准不仅限于此，对于电气设计、安装等其它有关规程以及制造行业的国家工业标准中的相关部分也应严格遵循实施。同时以上所有规程、规范和标准均以国家或国际实施的最新版本为准。2.2 运行条件（1）安装地点：XX镇工业园区，户内使用。（2）气象条件：年平均气温12°C14C之间年最高平均气温（连续5日）39.6年最低平均气温（连续5日）-207月平均气温26.5最冷月平均温度-2.7（1月）夏季（最热月）空调室外计算干球温度地面粗糙度类别抗震设防烈度6度，按7度设防设计地震分组属第三组地震加速度0.05g设备应能承受在施加正弦、共振、拍波试验方法，激振5次，每次5个周波，间隔2s于支持结构最低部分时所发生的动态地震应力，同时要考虑引线拉力的影响，此时安全系数应大于1.67。2.3 工程要求：2.3.1 系统中性点接地方式：不接地2.3.2 开关柜形式：IOkV高压室采用KYN28A开关柜（共18面）,发电机小间采用GG-IA开关柜（共3面）。2.4 .额定技术参数：2.4.1 额定电压：10.5kV2.4.2 额定频率：50Hz2.4.3 额定绝缘水平：应符合（GB311.1-6-83）高电压输变电设备的绝缘配合2.4.4 额定泄漏比：（以最高运行线电压计算）22.0CmzkV（有机绝缘）1.8cm/kV（纯瓷绝缘）2.4.5 额定电流：12501600A2.4.6 额定短路电流：31.5kA（1）开关柜基本技术参数项目单位技术参数额定电压kV12额定绝缘水平：1分钟工频耐压（有效值）雷电冲击耐压（峰值）kV42kV75额定频率Hz504秒热稳定电流（有效值）k31.5额定动稳定电流（峰值）kA80主母线（优质铜材）额定电流A1600外壳及隔室防护等级IP40（2）固封式真空断路器（与弹簧机构一体化）项目单位技术参数额定电压kV12额定绝缘水平：1分钟工频耐压（有效值）雷电冲击耐压（峰值）kV42kV75额定频率Hz50额定电流1250/16004秒热稳定电流（有效值）kA31.5额定动稳定电流（峰值）kA80额定短路开断电流kA31.5额定短路关合电流kA80额定操作顺序0-0.3S-C0-180S-C0辅助电源电压：控制回路储能电机分合闸电流：VVADC220VDC220V2合闸时间ms100分闸时间ms50触头合闸弹跳时间ms2ms三相同期性ms2ms机械寿命（达到M2-E2-C2级）2万次短路开断次数50次以上真空灭弧室与断路器品牌一致为保护合/分闸线圈，防止欠压、机械卡滞、触点粘连等故障引发烧毁线圈，断路器应具有防烧线圈功能，成套配置防烧线圈控制器。（3）发电机出口专用断路器（选用进口品牌：施耐德、西门子产品）项目单位技术参数额定电压kV12额定绝缘水平：1分钟工频耐压（有效值）雷电冲击耐压（峰值）kV42kV75额定频率Hz50额定电流A1600额定动稳定电流（峰值）kA80额定短路开断电流kA31.5额定短路关合电流kA8()额定操作顺序0-0.3S-C0-180S-C0辅助电源电压：控制回路储能电机分合闸电流：VVAD（八）C220VD（八）C220V2合闸时间ms4575分闸时间ms5070触头合闸弹跳时间ms4ms三相同期性ms2ms机械寿命（达到M2-E2-C2级）1万次短路开断次数50次以上直流分量百分比%N70真空灭弧室与断路器品牌一致其它风机水泵电源柜断路器安徽森源VA-12或伊顿电力W-VAC系列（4）电流互感器（选用：大连一互、二互或雷兹互感器上海有限公司）母线分段开关柜、备用馈线开关柜均配置三只电流互感器（三个二次绕组）；发电机出口开关柜、厂用变压器开关柜、厂用高压电动机开关柜配置三只电流互感器（两个二次绕组）；主变出线开关柜配置三只电流互感器（四个二次绕组）；电缆出线柜配一只零序电流互感器。电流互感器应满足热稳定电流：31.5kA4S,动稳定电流80kA。具体接线、参数均以设计订货图为准。（5）电压互感器及消弧消谐装置（过电压抑治柜选用：安徽一天电气技术股份有限公司，或南京菲迈特技术有限公司，柜内PT配置大连一或二互产品）IOkV系统为中性点不接地系统，PT二次B相接地。电压互感器一次侧配置熔断器，其允许的遮断容量应不小于真空断路器的开断容量。过电压抑治柜要求：a）防止系统谐振及其过电压b）拒绝电压互感器铁磁谐振过电压c）消弧及防止其过电压，过电压倍数2.5p.u,消弧时间20ms.（为防止无法查找故障线路，不使用故障相接地法消弧装置。）d）防止操作过电压e）具备自动温度、湿度控制功能。f）不影响系统运行方式。g）要求装置具有RS485通讯接口，标准ModbUS通讯规约，可以与集控室微机监控系统实现数据远程通讯。IOkV主母线PT：一次绕组：10/BkV二次绕组I：1003V0.230VA二次绕组II：1003V0.5100VA二次绕组III：100V3V3P100VAIOkV发电机仪表PT：一次绕组：10/石kV二次绕组I：1003V0.230VA二次绕组III：100V3V3P1OOVA电压互感器接线、型号、参数详见设计订货图。（6）大容量过电压保护器（选用：安徽一天电气技术股份有限公司，或南京菲迈特技术有限公司）。开关柜加装过电压保护器，CT加装二次回路保护器，接地开关数量详见设计订货图。每个馈线回路采用三相组合式过电压保护器，装在开关柜电缆室内。大能容组合式过电压保护器要求功能完善，不但可以限制大气过电压，也可以有效限制操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用；不仅能准确动作且能准确分相计数。（7）CT二次回路保护器（CT二次回路保护器选用：XX电气股份有限公司、北京新源绿网、保定市新海电气有限公司产品）CT二次回路保护器要求在CT二次回路开路或一次绕组出线异常过电流，在二次绕组中产生的电压远远高于正常运行电压时，CT二次回路保护器能在小于40ns的时间内瞬间有效动作限压，进入稳定的短路状态，从而彻底的避免过电压危害。能在过电压产生的15ms内可靠地将二次绕组短接并发光显示，保护装置报警，故障消除后复位（就地/远方均可）即可再次使用。要求装置提供常开和常闭接点各一对，接点容量DC220V/5A,可接各种声光报警器或提供给综合保护装置使信息远传。装置控制电源为AC/DC85256V。（8）开关柜智能操控装置（选用：合肥凯高电气设备有限公司，北京四方中瑞电气有限公司安徽奥邦电力科技有限公司）开关柜智能操控装置要求具有一次动态模拟显示、带电显示及闭锁、温湿度数字控制、储能指示、分合闸控制、远方/就地转换开关、柜内照明、RS485通讯功能。（9）测控仪表（测控仪表选用：合肥凯高电气设备有限公司/青岛国普电气有限公司或XX电气股份有限公司）测控仪表要求实时测量三相电压、三相电流、三相有功、无功、视在功率、功率因数、频率、三相有功、无功电度，高清晰度大屏幕显示，RS485通讯接口（Modbus/profibus协议可选），辅助工作电源交直流均可，输入额定电压为100v（线电压），额定电流为5A。发电机测控仪表要求带断路器测温功能，测点6个。具体型号、参数详见设计订货图。（10）小电流接地选线装置（选用：合肥凯高电气设备有限公司、安徽奥邦电力科技有限公司）具有接地选线、保护跳闸、消除谐振、故障报警、通讯和记录查询功能。电压等级I种，母线段数1段，出线路数不少于16路，额定工作电压：AC/DC220V±20%;额定工作频率：50Hz0（三）接地开关接地开关采用户内式，并带有电压显示装置，应在开关柜正面柜门关闭的情况下手动操作。当接地开关关合时，断路器不能推进到工作位置。接地开关应带有两个常开、两个常闭辅助触点。接地开关在开合位置可以挂锁锁定。接地开关应能承受该回路可能通过的最大短路电流。接地开关应有机械驱动的位置指示装置，使操作人员不需要打开柜门就可以看清接地开关的状态。（12）柜内导线二次回路导线应有足够的截面，从而不影响互感器的准确级，应用阻燃铜导线，其截面为：一般控制线为L5mA电压互感器回路不小于2.5mm2,电流互感器二次绕组至端子排不小于4mm2o电流电压回路至保护装置的电缆采用屏蔽电缆，屏蔽层需两点接地。对外引接电缆均经过端子排，每排端子排留有15%的备用端子。（13）端子排（端子排选用凤凰端子。）所有端子的绝缘材料必须是阻燃的。供电流互感器用的端子排应设计成短接型，电流不小于20A（500V）,并具有隔离板。每个端子排只接一根导线，内部跨线可以接两根导线，导线均选用聚氯乙烯绝缘，绝缘电压不小于50OV的铜绞线。2.5开关柜柜体技术要求2.5.1 外绝缘爬电比距：以电压IOkV计算，柜内设备最小比距：瓷：1.8ckV有机材料：2.5cmkV2.5.2 高压开关柜中各组件及其导体的连接处，应保证在最高环境温度下不会超过标准规定的使用温度。2.5.3 高压配电室内的开关柜进线方式均采用电缆自柜底引入方式，发电机小间GG-IA开关柜采用上进线方式。2.5.4 柜体采用优质进口敷铝锌钢板，面板冷轧钢板（除通风、排气口外），不用网状编织物、不耐火或类似的材料制造，坚实牢固，平整度高，焊点无毛刺，密封性能好。面板涂漆平整光滑，附结牢固。2.5.5 柜体的门、手车、断路器分、合状态，母线侧电源、接地开关之间需有坚固可靠的五防机械联锁，所有柜均要具备防止电气误操作的五防功能，并应符合SD318高压开关柜闭锁装置技术条件的要求。所有柜均设观察窗，观察窗位置必须使观察者便于观察运行中的设备以及接地开关的位置，并达到外壳所规定的防护等级。2.5.6 对内部故隙，应满足下列要求：2.5.6.1 采取防止人为造成内部故障的防误措施。将开关柜分成几个独立的小室，并设有适当的泄压通道，泄压方向不得危及操作人员的安全，还应考虑到由于内部组件的故障引起各室内过压及压力释放装置喷出气体的影响。2.5.6.2 开关柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，并能限制电弧的燃烧和延燃范围。2.5.7 开关柜结构要求2.5.7.1 外壳和隔板1）高压开关柜的外壳必须是金属的（除通风、排气口外），并具有一定的强度（夕卜壳厚度3mm）o2）主回路的一切组件均安装在金属外壳内。2.5.8 开关柜外壳防护等级为IP40o2.5.9 开关柜颜色（RAL7035。2.5.10 开关柜及柜内主要元器件的铭牌应齐全、清晰。2.5.11 带有五防功能。（1）防止带负荷分合刀闸；（2）防止误入带电间隔；（3）防止带地线（地刀）合刀闸（4）防止带电（合接地刀）挂接地线；（5）与微机五防配合，具有防止误分合断路器功能。2.5.12 微机五防系统由防止电气误操作装置、计算机、打印机等组成。该系统与发电厂自动化系统合为一体，共用一台主机。可实现操作票预演、下票的功能。通过电脑钥匙回送虚遥信的状态，使主机的一次系统运行图与当前的实际运行状态相一致。系统通过软件将现场大量的二次闭锁回路变为电脑中的五防闭锁规则库，实现防误闭锁的数字化。电脑钥匙采用步进电机的正反旋转控制可否开锁，克服了继电器吸合行程短，控制不可靠，功耗大等缺点。充电通信控制器与电脑钥匙及主机之间通信采用先进的USB接口技术，充电通信控制器在不需要外接电源的情况下对电脑钥匙实行智能化充电，不需人为干预。微机五防系统共1套，烟台旭明科技有限公司/山东胜业节能技术有限公司的微机五防系统。2.5.13 开关柜应设有观察电缆及接地开关状态的观察窗。2.5.14 开关柜柜顶提供电源、控制、信号等小母线并延伸至整列开关柜长度，小母线加装防护装置。2.5.15 各柜间应有联通的金属线槽，供柜间控制回路导线联接使用。2.5.16 接地功能应是开关柜整体设计的一部分，所有出线回路必须有接地开关，接地开关具体型号、参数详见设计订货图。3供货范围供货范围数量及柜内配置详见附图，另外加上免费提供的以及不免费提供的备品备件、专用工具和其他附件。并承诺在以后购买备品备件时不高于此次投标价，负责有关开关元件的技术培训。回路一、二次设备配置以设计院图纸为准，未经委托方和设计部门同意，厂家不得自行更改配置。(1)IOkV高压开关柜设备规格与数量(详见配置图附图)安装位置名称柜型数量高低压配电室IOkV配电装置KYN28A-1217面高低压配电室IOkV过电压抑制柜KYN28A-121面发电机小间发电机励磁PT柜GG-1A-62G1面发电机小间发电机励磁变压器柜GG-1A-62G1面发电机小间发电机PT柜GG-1A-61G1面发电机小问TMY-100*10铜排发电机引出线35米发电机小间TMY-80*8铜排柜顶母线2发电机小间支持绝缘子39只发电机小间零序电流互感器LJM-I1台其他材料详见附图材料表具体柜型尺寸等以订货图为准。数量以实际用量为准。(2)备品备件清单序号名称型号规格数量制造厂产地123（3）主要外购及进口件清单序号名称型号规格数量制造厂产地1234技术资料及技术服务受托方在投标时应向委托方提供一般性资料，如鉴定证书、报价书、典型说明书、总装图和主要技术参数。在合同签订天内，受托方向设计院和电厂提供用于本工程的高压开关柜产品样本各四份（图纸要求AutoCAD2004出图，并提供电子版）。同时提供真空开关的技术参数，试验数据，供设计选型。4.1 受托方应按照中国电力工业使用的标准及相应的代码、规则对图纸进行编号，所有元器件进行KKS编码，并且提供的资料应使用国家法定单位制即国际单位制（技术资料和图纸语言必须为中文）。4.2 资料的组织结构应清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。4.3 3受托方资料的提交应及时、充分，满足工程进度要求。受托方应在合同签订后7个工作口内提供工程设计的基础资料，满足设计院的基础设计：设备外形尺寸图（包括设备重量）设备安装布置图、安装尺寸及推荐基础图设备重心高度及操作力温控器原理接线图跳、合闸线圈参数断路器操作控制原理图在合同签定后15天内给出全部技术资料清单和交付进度，并经委托方确认。提供最终版的正式图纸的同时，应提供正式的AUTOCAD2004电子文件（用8G优盘），正式图纸必须加盖受托方公章和签字。4.4 受托方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。受托方须满足以上四个阶段的具体要求。4.5 对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，受托方应及时免费提供。4.6 委托方要及时提供与合同设备设计制造有关的资料。4.7 完工后的产品应与最后确认的图纸一致。委托方对图纸的认可并不减轻受托方关于其图纸的正确性的责任。设备在现场安装时，如受托方技术人员进一步修改图纸，受托方应对图纸重新收编成册，正式递交委托方，并保证安装后的设备与图纸完全相符。4.8 受托方提供的随机技术资料和图纸为每台设备12套，电子版2套。4.9 受托方在配合工程设计阶段应提供的技术资料为6套（设计院、电厂各3套），电子文件2套（设计院、电厂各1套）。4.10 受托方应对委托方最终版的设备基础图纸会签。4.11 受托方提供的所有资料和图纸均应有“XX化工项目聚集区集中供热及热电联产项目专用”与“正式资料”章，修改版资料对修改部分应有明显的标识和标注。签字页受托方:委托方:代表签字：代表签字地址：地址：邮编：邮编：电话：电话：传真：传真：日期：日期：
