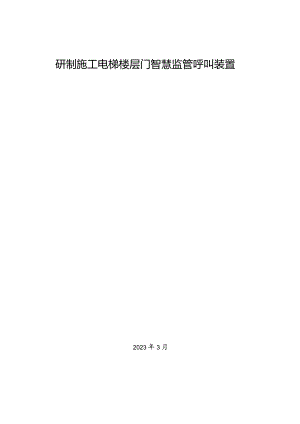

20.研制施工电梯楼层门智慧监管呼叫装置.docx

研制施工电梯楼层门智慧监管呼叫装置2023年3月一、工程概况1二、小组概况1三、选择课题3四、设定目标及目标可行性分析6五、提出方案并确定最佳方案8六、制定对策15七、对策实施21八、效果检验23九、标准化实施26十、总结和下一步打算26研制施工电梯楼层门智慧监管呼叫系统装置*QC小组一、工程概况*综合体项目位于*路南，占地面积147772.49m2,建筑面积169843.11m地下为一层连体，其中病房楼单体3栋，建筑高度61.2米，门诊楼单体1栋，建筑高度24.5米，建筑结构形式为框剪结构，该工程质量安全目标定为取得山东省“泰山杯”奖工程并争创“国家优质结构工程奖荣誉。本工程在门诊楼、病房楼采用五部SC200/200型号施工升降电梯，SC200/200型施工升降机是一种靠齿轮齿条传动的施工升降机，是建筑施工中安全、高效的垂直运输设备，该施工升降机最大高度150米，该升降机额定载重量2X2000KG,最大提升速度36mmino随着建设工程项目的科技含量和智慧化的加强，施工过程的机械化和自动化程度的不断提高，为了进一步加强施工现场智慧化安全管理，本项目安装设置96套楼层门智慧监管呼叫装置，楼层门智慧监管呼叫装置由触发装置、语音播报装置及主机呼叫装置组成，通过物联网进行信息实时发送，效果图如下；二、小组概况微山县人民医院QC小组成立于2021年1月6日，本次活动时间为2022年3月1日一2022年5月20日，人均受教育时间92课时以上，出勤率100%,多次获得省级市级荣誉奖项。表2TQC小组简介及成员表小组名称*QC小组注册时间2022.3.1小组注册号SDYS-2021XZ-01课题名称研制智慧监管呼叫装置课题注册号SDYS-2022KT-04活动日期2022.3.1-2022.5.20小组人数10人课题类型创新型活动频率21次人均受QC教育时间92课时以上出勤率100%小组成员顺序姓名性别年龄学历职称组内职务组内分工1男45本科高级组长全面负责、组织协调2男50本科高级副组长策划、指导、方案决策3男35本科高级小组成员成果策划、指导4男36匕科中级小组成员成果策划、指导实施5男38本科中级小组成员技术管理、实施6男33本科中级小组成员技术管理、实施7男38本科中级小组成员现场策划、实施8男49本科高级小组成员资料收集、实施9男26本科助理工程师小组成员资料收集、实施10男33本科助理工程师小组成员资料收集小组平均年龄38小组获得荣誉图2.1省级QC二等奖证书图2.2市级QC一等奖证书图2.3省级QC二等奖证书制表人:*审核人：*制表日期：2022年3月1日QC小组根据实际创新工作情况，制定了详细的活动计划表，控制好活动开展的时间节点，确保创新活动按照计划顺利进行。表格如下；表2-2QC小组活动计划2022年CX负责人月汩时间I_FSj-三至P选择课题3月1日-3月2日李理设定目标及目标可行性论证3月4曰一3月6日3月3日一3月汩->康志国提出方案弁确定最佳方案3月7日-3月13日3月6日-3月11日A>王庆国制定对93月14日一3月16日3月12日一3月14日赵书千D又寸策共施3月17日-3月31日3月14日-3月27日王庆国王申C效果检查4月1日-4月5日3月28曰-4月3*>康志国王庆国达到目标4月6日一4月16日4月4日T月12日赵书千A标准化4月17-5月旧4月13日-4月20日李学王申总结口下一rr算5月2日-5月20日4月21日-5月6日康志国主庆国计划>实施制表人：*审核人：*制表日期：2022年3月5日三、选择课题课题来源：木工程为山东省重点工程项目，对施工智慧化安全技术要求较高，质量安全目标为国家AAA标准化建筑工地，已经获得山东省标准化工程称号，山东省“泰山杯”荣誉奖项称号,随若施工电梯安装施工计划进行，2022年2月27日在项目例会提出如下需求；图3-1山东省建筑标准化工地1、存在施工楼层门未关闭，插销未插到位等安全隐患；未及时提示反馈安全员、电梯司机的情况进行有效监管整改，要求关门插销插到位合格频率100%不能影响到安全。2、施工电梯呼叫装置损坏频繁，要求损坏频率下降，合格频率至96%。为了保证达到项目需求，小组成员对关闭上插销情况进行调查，低于项目对施工电梯楼层门插销插到位合格频率100乐施工电梯呼叫装置损坏频率进行调查，不符合合格频率至96%的需求,施工电梯楼层门管理、呼叫装置技术情况亟待提高创新，检查记录分析如下：表3-1需求与传统方法分析表需求现状技术、方法分析调查结论1、存在施工楼层 门未关闭，插销未 插到位等安全隐 患；未及时提示反 馈安全员、电梯司1机进行有效监管整改，要求关门插销插到位合格频率100%,不能影响到安全。每天施工人员进出楼层门 次数比较频繁，施工电梯关门 过程插销插不到位比较多，影 响安全,安全员反复10多次检 查效果一般，工效投入大。分析:施工电梯关门不规范 或关门插销未插到位，未能及时 提示反馈项目安全员、施工电梯 司机及时整改。TH-2型呼叫器技术性能 参数不复合现有环境使用，防 水性能一般，容易造成损坏。2、施工电梯呼叫装置损坏频繁，要求损坏频率下降，提升合格频率96%o分析：密闭性不好，容易损坏。不满 足需 求。综上所述，需寻求种新的技术结合需求，在本项目满足施工电梯楼层门关闭插销插到位合格频率100%,呼叫装置提升密闭性合格频率至965QC小组成员进行了网络查新，查新借鉴未能查询到相关需求信息如下；查新借鉴一：网络查新表3-2课题网络查新借鉴表查询项目施工电梯楼层门智慧监管呼叫系统装置查询人*查询方法网络查询查询时间2022年3月7日查询关键词1、楼层门开关门语音提示装置2、楼层门开关门监管装置查新范围国家知识产权局、中国知网、国家科技图书文献中心。查询要求能够及时反馈给安全员、电梯司机楼层门开关插销插到位提示信息,具有防雨功能呼叫器。序号网络检索网站检索查询界面检索查询结果相关性1QeSAt-一一V一一=无相关搜索结果或相似内容否卷n百融例V-一-一=2上F3了a无相关搜索结果或相似内容否国家科技图书文献中心HlMhuMiJhDilI啊甲呵制表人：*审核人：*制表日期：2022年3月7日查新借鉴二：小组成员*、*针对项目部需求创新，课题借鉴在施工现场广联达“智慧临边防护网检测”得到启发借鉴的灵感思路。图3-3 BlM智慧工地系统图产品简介：临边防护网实时监测系统采用物联网技术对施工现场临边防护网状态实时监测，内置GPS定位、红外靠近探测以及双磁吸声光报警装置；当防护网遭到破坏时可实时报警，主要用于基坑、楼层临边、施工洞口防护网状态进行监测，保障人员的安全。序号技术特点1采用电阻检测技术实时监测防护网破损状态；2内置GPS定位装置实时定位设备；3防拆卸检测，可实时监测设备状态，当设备被拆挪时 实时报警；42路防护网破损监测,2路门磁监测,一路人体主动入侵 探测，一路红外对射防翻越监测；5内置锂电池，集成太阳能充电板可长期工作；6内置4G通讯；无线实时通讯；7可联动区域摄像头当被破坏时抓拍。示意图型号参数制表人：*审核人：*制表日期：2022年3月9日小组决定借鉴广联达“智慧临边防护网检测”装置，语音感应模块实时声光报警记录大胆研制创新。四、设定目标及目标可行性分析目标：(1)施工电梯楼层门关闭插销插到位合格频率100机(2)施工电梯楼层门呼叫装置密闭性至合格频率96%.目标可行性分析：分析一：理论分析：小组成员*、*通过模拟实验得到广联达“智慧临边防护网检测”监管反馈合格频率100%.表47广联达现场模拟试验表制表人:*审核人：*制表日期：2022年3月9日分析二：研发能力：高级工程师2名、中级工程师4名，BIM工程师2名、助理工程师2名,课题研发能力和活动能力较强，为此次活动的开展提供了良好的技术支撑。表4-2能力分析饼图制表人：*审核人：*制表日期：2022年3月11日分析三：资金支持；由于本次QC活动立意新颖，是一项全新课题的创新性研发，活动目标可使得智慧工地在很大程度上得到提升，可很好的进一步扩大企业知名度，获得了公司领导的一致肯定和支持，特为课题活动拨款专项研究经费。表4-3资金用途表资金类别费用范畴金额硬件购买硬件设施10000元软件软件开发费用7000元成品设备加工10000元合计27000元制表人：*审核人：*制表日期：2022年3月11日分析四：物质支持；QC小组成员*、*、赵书千多年从事电气自动化工作，具有较强的软件和硬件维修动手能力。表4-4物质支持表序号设备名称型号规格单位数量用途PCB焊台东城手电转联想 Geek Pro 电脑编程直流电子 负载测试仪制表人:台台台台审核人:制表日期：2022年3月11日编程、测试焊接电器原件线路开发、原理图开孔、拧螺丝综上所述，小组有信心，有能力完成目标，目标可行!五、提出方案并确定最佳方案研制思路：通过查新借鉴广联达“智慧临边防护网检测”装置，语音感应模块实时声光报警记录效果，QC小组成员决定开发新的PCB电路及软件，通过新的PCB板模块，开发语音报警单元、呼叫遥控单元、互联网单元组合,配合触发装置,对施工电梯楼层门关门插销插到位合格频率100%,呼叫装置密闭性合格频率至96%需求，大胆研制创新作为创新突破点。提出方案：小组成员展开讨论，通过“头脑风暴法”打破传统思维，集思广益，通过对楼层门智慧监管装置的问题归纳总结，对总体方案进行分级分解，从独立性、可比性角度对分级方案进行比选，确定分解后子项方案。图5-1会议室进行QC专题会议图5-2方案分解图制图人：*审核人：*制表日期：2022年3月13日名称AltiumDesigner开发软件MentorGraphicspacis开发软件方案图片Wpads可操作性编程难度大，可操作性一般，平台+生态模式对其中的平台提出很高的要求。编程简单易学，可操作性强，编写人员能够快速上手。实用性占用系统资源较多，对电脑配置要求较高。PADS软件用的人也是相当的多，好用，易上手，适合于中低端设计，堪称低端中的无冕之王。调查分析表5-3优缺点表名称优点缺点AltiumDesigner开发软件1 .价格低廉2 .安全性好1 .占用电脑内存，要求电脑配置高2 .开发周期长，容错率差3 .模板数据结构少MentorGraphicspads开发软件1 .界面简单、好用、简单、易上手2 .适合中低端设计功能强大3 .安全性好1.价格较高方案分解I-PCB板设计建模。分类方案1方案2方案分解3触发装置开关。应用十分广泛，现场使用环境复杂，使具有防水功能，外壳金属使用寿命长，安全用频率多，损坏频繁，操作性一般。性好，操作性强。实用性不具备“智慧监管呼叫装置”使用要求。综合性能优秀，长远来说节约成本。调查分析普通型损坏频繁，不具备防水技术要求，经过调查防水型还具备防尘、防腐蚀、耐温等技术所以；防水型优于普通型结论选用方案二。方案分解4一开关门触发单元。分类方案1方案2名称声光控电磁控方案图片.可操作性声光控开关的误报率与安装位置和方式有极大的关系，一般安装在室内，操作性差。电磁控开关磁铁能容易地控制簧片开关，是一种高性能操作性好。实用性工作稳定性差，对外界环境要求高。由于干簧管的触点被密封在玻璃管内，所以不外界环境的影响，工作稳定。安全性较高高实验分析表5-5语音触发装置实验表实验环境声光控电磁控检测点数合格点数检测点数合格点数雨天30263030晴天30253030夜晚30213030合计点数90729090合计合格频率80%100%二T"*，W«*,:J=r图5-6电磁控原理图结论选用方案二。方案分解5一语音播报单元。分类_ 名称 方案图片方案15W扬声器方案23W扬声器Q实用性 5W扬声器功率高，耗电更大一点，音质3W扬声器功率小，耗电量小持续久，音质音 好音量大，电池更换频繁。量满足施工现场需求。实验分析图5-8 5W实验图片图5-9 3W实验图片表5-7扬声器成本分析表名称消耗电量时间单价数量成本5W扬声器108(h)11元9611X96=950元3W扬声器235(h)5元965X96=480元通过对比实验方案二耗电低、成本节约。结论选用方案二。方案分解6-电器盒单元。分类方案1方案2名称铝合金材质外观ABS工程塑料外观方案图片*AIJgRfI可操作性不宜与操作易于操作成本56元一个2.3元一个调查分析表5-10成本表名称成本单价数量成本（元）铝合金盒569656X96=5376元ABS工程塑料盒2.3962.3X96=220.8元ABS工程塑料外观成本低廉通优于铝合金材质外观成本高超出预算。结论选用方案二。方案分解7互联网组网。分类|方案1方案2名称有线网络无线网络方案图片s2.够WIFI可操作性使用有线网要求的条件比较多，研发装置必须有网线接口，而且还需要额外的网线才行，施工现场环境复杂，容易断线，可操作性难度大。无线连接只要设置好无线网，电脑/手机/平板/研发装置等移动终端都可以直接连网上网，便利性大大提高。实用性有线无法连接手机，只能连接电脑资源有限，很显然已经无法跟上当下时代的步伐。无线连接设置好网络，可以同时连接电脑、手机、平板等移动终端，便捷方便使用。调查分析通过可操作性、使用性分析无线网络优于有线网络。结论选用方案二方案分解8一工业级无线路由器。分类方案1方案2名称手机流量卡工业级无线路由器方案图片nIVBII可操作性手机流量卡通过运营商的蜂窝无线接入网进行接入，可操作性一般。无线路由器通过运营商有线网络接入网进行接入，仅在终端侧进行无线延伸与网络模块直接连接开发容易。实用性无线上网卡通过运营的公众APN进行接入，名称不能修改。无线路由名称可以根据用途随时修改。调查分析手机流量卡按流量或时长计费，价格相对较贵；无线路由器通过宽带网络接入,采用包月包年的方式收费，价格相对便宜。结论选用方案二图571最佳方案系统图制图人：*审核人：*制表日期：2022年3月13日确定最佳方案：经小组成员的层层对比分析，最终确认了“智慧监管呼叫系统装置的最佳设计方案，并整理出最佳方案系统图，如下：为保证研制智慧监管呼叫装置实施方案的顺利进行，明确分工研制深化、功能测试、进场、制作加工和安装流程的各项工作，我们通过现场调查，查阅资料，开会研讨，确定智慧监管呼叫装置的总体流程，具体如下图。图5-12智慧监管呼叫装置实施流程图制图人：*审核人：*制表日期：2022年3月13六、制定对策我们用5W1H方法制订了对策表，针对要因制订了对策和措施，并落实了责任人和完成时间:序号项目对策目标措施地点完成时间责任人1PCB板线路设计建模MentorGraphicspads开发软件设计1、尺寸紧凑合理，空间利用率高，信息通路功能100%无故障。1、检查线路准确性2、测试功能参数会议室2022.3.27*2反馈信息平台微信云平台开发设计1、电子通讯设备消息软件实时推送，2、推送消息100%正确,信息完全展示。1、程序编写2、数据接口测试3、检查页面功能布局办公室2022.4.10*3触发装置开关选用防水型控制开美进行密闭1、达到IP67级别防水性能。1、制作密封圈2、做防水实验会议室2022.4.11*4开关门触发单元选用电磁阀做语音播报控制开关1、开关门信息触发语音播报准确率100%,1、控制电磁阀公母装置安装正确；2、电路接线符合要求。办公室2022.4.12*5语音播报单元3W扬声器1、排线承插接入固定质量合格率100%o1、对电络台焊接人员进行旁站指导。办公司2022.4.12*6电器盒单元ABS工程塑料盒1、扬声器开孔位置偏差±3mm；2、控制开关按钮开孔位置±3mm。1、绘制CAD图纸模型；2、根据图纸进行开孔施工会议室2022.4.15*7互联网组网无线网络1、网络信息上传速率40MBso1、采用500M光纤网络施工现场2022.4.17*8工业级无线路由器采用WiFi6+7200M无线路由器1、无线网络覆盖远，覆盖率100%。施工现场安装三台路由器施工现场2022.4.17*9现场安装调试编写楼层门智慧监管装置施工专项方案智慧监管呼叫器安装距离门框0mm,误差±2mm,主机安装驾驶室内，插销安装完成，保证使用。1、安全技术专项方案交底。2、方案施工QC小组成员跟踪检查。施工现场2022.4.26*制表人：*审核人：*制表日期：2022年3月15日七、对策实旅对策实施I-PCB板线路设计建模对策MentorGraphicspads开发软件设计PCB板线路原理设计图措施过程目标验证结论对策措施过程MentorGraphicspads开发软件设计PCB板建模1检查线路准确性PCB板建模2测试功能参数1、2022年3月21日小组成员使用MentOrGraPhiCSPadS开发软件设计进行PCB板功能线路设计。2、小组成员*、*现场根据图纸模型检查PCB板尺寸紧凑合理，空间利用率高，信息通路功能100%无故障，实施过程中注意电池的选用9V充电式电池。达到目标。地点：会议室时间：2022.3.27完成人：*对策实施2-反馈信息平台微信小程序开发设计对策实施3-触发装置开关对策选用防水型控制开关进行密闭措施过程制作密封圈专做防水实验目标验证表7-1防水性能查询表I等级防尘实验参数防水实验参数O无防护无特殊的防护1防止大于50Inm之物体侵入，防止人碰到灯具内部零件防止滴水侵入，防止垂直滴下之水2防止大于12mm之物体侵入，防止手具内部零件。倾斜15度时仍防止滴水侵入，当灯度时，仍可防止滴水3防止大于2.5mm之物体侵入，防止直径2.5mm的工具，电线或物体侵入。防止喷洒的水侵入，防止雨水、或角于50度方向所喷射之水。4防止大于LOnInl之物体侵入，防止直的蚊蝇、昆虫或物体侵入。防止飞溅的水侵入，防止各方向飞水侵入。5防尘无法完全防止灰尘侵入，但侵防止大量的水侵入。入会影响正常运作。6防尘完全防止灰尘侵入。防止喷射的水侵入，防止喷水孔急水侵入防止大浪的水侵入。7防止侵水的水侵入，侵入水中间或水压的条件下，仍可确保正常运。8防止沉没的影响，在沉没水压的条件下，仍可确保正常运作。1、防尘完全防止灰尘侵入。2、防止侵水的水侵入，侵入水中间或水压的条件下，仍可确保正常运。2022年4月10日QC小组成员*、*对防水开关抽查10%共10个进行防水实验，实验结果防水性能密闭好，达到IP67级别防水性能。结论达到目标。地点：会议室时间：2022.4.11完成人：*对策实施4-开关门触发单元对策措施过程检查控制电磁阀公母位置于接线位置目标验证产品触发数量播报数量准确频率是否合格样品13030100%是样品23030100%是样品33030100%是表7-2语音播报测试表制表人：*审核人：*制表日期：2022年4月12日2022年4月12日康志国、赵延祥、*经检查开关门信息触发语音播报准确率100%,线路 接线准确控制电磁阀公母位置准确。选用电磁阀做语音播报控制开关结论达到目标。地点：办公室时间：2022.4.12完成人：*、*对策实施5-语音播报单元对策3W扬声器措施过程*、*旁站指导焊接目标验证测试数览：令格数量：合格率检查人9696100%席天岫表7-3 3W扬声器测试合格率制表人：*审核人：*制表日期：2022年4月12日2022年4月12日小组成员*、*经检查排线承插接入固定质量合格率100%。结论达到目标。地点：办公室 时间：2022.4.12 完成人：* *对策实施6-电器盒单元对策ABS工程塑料盒绘制CAD图纸模型BIM电器盒建模1措施过程BIM电器盒建模2根据图纸进行开孔施工测量扬声器开孔位置偏差测量控制开关按钮开孔位置偏差目标验证结论1、2022年4月9日小组成员*、*根据CAD、BlM图纸交底经检查测量扬声器、控制开关声器开孔位置符合偏差±3mm的要求。达到目标。地点：会议室时间：2022.4.12完成人：*对策实施7-互联网组网对策措施过程无线网络表7-4目标验证表目标验证卜找(Mbps)I:(Mbps)Fl54979F254577F354376F453773F553471F653270F752967F852665F952262FlO51959Fll51357F1250954F1350452制表人：*审核人：*制表日期：2022年4月17日2022年4月17日*、*现场检查最远点3#病房楼网络速度，经过设备检测统计网络信息上传平均速率66MBso结论达到目标。地点：施工现场时间：2022.4.17完成人：*措施过程路由器安装图片目标验证结论4月17日*、*通过测试无线网络覆盖率100%。达到目标。地点：施工现场时间：2022.4.17完成人：* *对策实施9-现场安装调试对策采用WiFi6÷7200M无线路由器对策编写楼层门智慧监管装置施工专项方案措施过程目标验证通过全体QC小组成员实验检查验证，智慧监管呼叫器安装距离门框O mm,误差±2 mm, 主机安装驾驶室内，插销安装完成，电梯门在开启时语音进行提示作业人员关门，安 全员、施工电梯司机能实时收到信息提示。结论达到目标。地点：施工现场时间：2022.4.27完成人：*、*、*Av效果检验目标效果：小组将施工电梯楼层门智慧监管呼叫装置运用到96套楼层门中，并进行了跟踪调查，调查结果如下表所示：目标：楼层门“智慧监管呼叫系统装置”研制成功。图8-2语音播报装置图8-3主机呼叫装置1、目标一：完成了施工电梯楼层门关门上插销合格频率100%目标。表87施工电梯楼层门关门上锁活动后合格频率表区域监管通知提示实验点数监管通知提示合格点数合格频率统计人1#病房楼103103100%*2#病房楼132132100%3#病房楼176176100%门诊楼7979100%总计点数490490100%制表人：*审核人：*制表日期：2022年4月27日表8-2施工电梯楼层门关门上插销合格频率目标值对比表120%100%80%60%40%20%0%82%100%100%活动前I目标值1I;否动后系列182%100%100%制表人：*审核人：*制表日期：2022年5月16日2、目标二：完成了施工电梯呼叫装置密闭性合格频率96%目标。表8-3密闭性合格频率表区域安装点数合格点数合格频率统计人1#病房楼2626100%*2#病房楼2626100%3#病房楼2626100%门诊楼1818100%总计点数9696100%制表人：林*审核人：*制表日期：2022年5月17日表8-4施工电梯呼叫装置密闭性合格频率对比表制表人：*审核人：*制表日期：2022年5月17日小组活动目标圆满实现!3、目标三:安全效果：通过现场实际操作证明，此“智慧监管呼叫装置”满足现场施工要求，经济合理技术可靠更好地保障了施工安全。图97楼层门智慧监管现场图4、目标四：社会效益：通过本次QC活动研制的智慧监管呼叫系统的应用，在一定程度上及时满足了公司和智慧工地楼层门开关门上插销的监管需求，受到各项目和公司领导的一致好评，也为公司提倡的“高质量发展智慧工地”战略作出及时的响应和行动，为公司智慧化工地建设提供了有力的支持,对外树立了良好的企业形象，获得建设单位和监理单位的一致好评，并迎来建设主管部门多次观摩学习。图9-2微山县人民医院智慧工地观摩图九、标准化为了便于设备的推广使用，小组编写了施工电梯楼层门智慧监管呼叫系统装置安装使用说明书，形成相关科技成果并被纳入集团年度科技成果立项计划。*图107“智慧监管呼叫系统装置”安装使用说明书2022年9月16日集团公司印发了智慧化、标准化建筑工地安全监管作业指导书把施工电梯楼层门智慧监管呼叫系统装置科技成果编写在内并下发了红头文件学习贯彻执行。图10-2公司红头文件十、总结和下一步打算活动中我们的、BIM制图、CAD制图、三维图、电路原理知识水平得到了进一步提高，QC小组对此进行了总结。表II-T专业技术总结表序号内容思3专业技术通过本次QC活动，对施工电梯安全技术管理、分析能力都有很大的提高，同时掌握了MentorGraphicspads软件、微信小程序开发等；为之后的施工电梯楼层门”智慧监管呼叫装置”安装工程奠定了宝贵技术基础。管理技术小组成员对“PDCA“循环有了更深刻的认识，丰富了我们思考问题的思维方式，实现了现场管理的数据化，工具运用的多样化。综合素质使小组成员的质量意识、个人能力、QC知识的掌握、解决问题的能力、团队精神得到了显著提高，增强了团队的创新精神。不足之处小组个别成员对QC活动各个环节的相互关联性及系统性理解不够充分，还有待进一步学习提局。制表人：*审核人：*制表日期：2022年5月21日在团队精神、BlM技术、管理知识、QC运用技巧、改进意识等方面也得到了综合性提高，编制了小组综合素质评价表，并绘制了雷达图。图11-3雷达图制图人：*审核人：*制表日期：2022年5月26日表11-2评价表序号评价内容活动前（分）活动后（分）1团队精神85952BlM技术水平80903项目管理水平75904QC工具运用技巧75905改进意识8095制表人：*审核人：*制表日期：2022年5月21日下一步打算：通过本次QC活动，本课题取得了良好效果，团队的综合素质实现了质的飞越,为以后解决其它施工中的难题积累了宝贵的经验。在以后的工作当中，我们将继续利用“QC”方法，在既有基础上继续积累学习，不断在施工中攻艰克难,为工程质量提供保障,为企业发展贡献力量，本次活动增加了成员信心，也提高了成员的各项能力，因此，我们小组计划下一个课题：基于BlM提高消防管道验收合格率。
