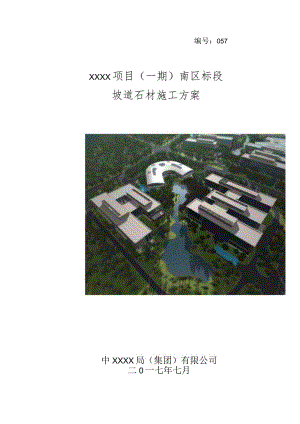

编号：057XXXX项目（一期）南区标段坡道石材施工方案中XXXX局（集团）有限公司二0一七年七月XXXX项目（一期）南区标段坡道石材施工方案编制：宋明东审核：审批：1±第一章编制依据21. 1图纸文件依据22. 2规范及规程依据2第二章工程概况33. 1总体简介34. 2合同中关于围墙工作界面划分35. 3坡道石材种类及做法3第三章施工部署45.1 项目组织机构46. 2项目主要领导与职能部门职责43. 3施工进度计划4第四章施工准备工作54. 1技术准备54. 2物资准备54. 3人员准备67. 4机械准备7第五章施工工艺及方法85.1坡道墙面干挂石材施工工艺及方法85. 2坡道墙面湿贴石材施工工艺及方法98. 3坡道地面湿贴石材施工工艺及方法：10第六章质量控制128.1 石材幕墙安装129. 2石材墙面的质量通病及防治措施13第七章安全、文明施工15第一章编制依据1.1图纸文件依据序号图纸类别图纸编1建筑XXXX项目（一期）南区标段建筑施工图纸2结构XXXX项目（一期）南区标段结构施工图纸3施工组织设计XXXX项目（一期）南区标段施工组织设计4建筑XXXX项目（一期）南区标段汽车坡道干挂石材幕墙工程施工图1.2规范及规程依据序号名称编号1工程测量规范GB50026-20072工程建设强制性条文-房屋建筑部分（2013年版）3建筑幕墙GB/T21086-20074金属与石材幕墙工程技术规范JGJ133-20015一般工业用铝及铝合金板、带材GB3880-20126铝合金建筑型材GB5237-20087建筑装饰工程石材应用技术规程DBl1/T512-20078铝及铝合金阳极氧化GB8013-20079建筑结构荷载规范GB50009-201210钢结构设计规范GB50017-200311建筑抗震设计规范GB50011-201012石材用建筑密封胶GB/T23261-200913干挂石材幕墙用环氧胶粘剂JC/T887-2001本工程按现行国家设计规范规程标准进行设计,施工时应遵守上述规范规程标准和本说明及各设计图纸说明外，尚应严格执行现行国家及工程所在地区的有关规范或规程。第二章工程概况2.1 总体简介本工程位于武汉市以北。建设单位为公司，监理单位为公司。总建筑面积为120258.89平方米；总合同额为83167.0363万元，其中自施合同额为19292.84万元，2015年11月10日开工，计划于2017年12月31日竣工；结构形式为框架结构，地下一层，食堂地上2层，研发楼地上5层，门房地上1层。坡道干挂石材包括1#汽车坡道、2#汽车坡道及1#自行车坡道。2. 2合同中关于坡道石材工作界面划分所有地下车库（包含汽车库、自行车库）出入口坡道侧墙面及压顶铺装属于总包工程范围。3. 3坡道石材种类及做法根据业主提供的建筑图纸材料做法要求，本工程坡道石材做法如下：外墙7：干挂石材（无保温）外墙（用于地库车道内侧，使用部位另详立面图）1、钢筋混凝土墙面，涂界面处理剂；2、按石材板高度安装配套铝合金挂件；3、30厚花岗石板，用环氧树脂胶固定稍钉；石材接缝宽5-8,硅酮密封胶填缝。外墙6：湿贴石材（无保温）外墙（用于地库车道外侧翻边、楼梯出入口，使用部位另详立面图）1、钢筋混凝土墙面，涂界面处理剂；2、满铺10*10*Al镀锌钢丝网；3、15厚（墙面垂直度、平整度调整时的最薄处）DPM5干混抹灰抹灰砂浆；4、30厚花岗石板，背面用双股16号铜丝绑扎与墙面固定；水泥浆擦缝。地2：花岗石地面1（用于地下车机动库、自行车停放处坡道）1、100厚毛面花岗石面层，水泥浆灌缝；2、20厚DSM20干混地坪砂浆；3、L5厚双组份聚氨酯防水涂料周边上翻400；4、钢筋混凝土结构底板，以下详地下室底板防水做法。第三章施工部署3.1项目组织机构商务经理 王经国机电经理 罗胜总工程师 吴伟生产经理 魏志刚质量总监 程新安全总监 陈康物资经理 王经国商务部机电部技术部工程部 测量部质量部安全部物资部财务部程惠娟项目执行经理 宋放办公室主任胡东李世伟 郭玉春 孙昌盛王洋杨文李行洪进进宋明东 钟兰英 刘静花李君健 卑小龙黄立华 闫明田苗娜程攀综合办4. 2项目主要领导与职能部门职责宋放：执行经理:协助项目经理管理项目侧重履约；王经国：商务经理:商务和物资的全面管控一合同、成本、资金、结算、物资;魏志刚：生产经理:大宗物资协调及保障、外围、整体安全、进度、质量等整体协调;陈康：安全总监:全面安全管理、安全文明施工监控与创优、消防保卫;吴伟：总工程师:深化设计及设计协调、沟通，组织基坑及上部结构及通道结构技术工作的开展;新：质量总监:质量体系的全面管理与协调、质量创优;文：工程部经理：配合生产经理，负责整体协调工作，兼顾工程管理;洋：主工长：负责现场整体协调工作，文明施工，进度计划下发、进度考核、现场生产协调;3.3施工进度计划坡道石材工程开始时间完成时间1#汽车坡道2017.07.302017.09.102#汽车坡道及1#自行车坡道2017.08.202017.09.30第四章施工准备工作4.1 技术准备1 .技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。2 .根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的修改施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。3 .施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。物资准备1.石材进场前进行品牌报审，经监理及业主审核合格后可进场使用；材料到场后经现场检验合格并取样后方可进入施工现场。2.物资目录材料规格/型号使用部位花岗石30mm坡道墙面花岗石100mm坡道地面槽钢8#龙骨槽钢10#龙骨角钢L50*4龙骨化学锚栓M12龙骨铝合金组合挂件4mm龙骨钢板200*400*8龙骨埋板螺栓M4*25、M12*110、M10*35龙骨与石材耐候密封胶/石材拼缝密封干挂专用胶/石材与挂件地坪砂浆DSM20坡道地面聚氨酯防水涂料/坡道地面3.主要材料参数要求1）干挂石材与湿贴石材干挂石材采用30mm厚花岗岩，其弯曲强度不应小于8.3MPa,吸水率应小于0.4%0湿贴石材采用30mm厚花岗岩，其弯曲强度不应小于8.3MPao石材的放射性应符合建筑材料放射性核素限量GB6566的规定。干挂最大面积1.5m:干挂石材中组合件各部位均应设置单独的挂件联接点。过于小的部件无法安装干挂件是应采用金属件和环氧型胶粘剂与相邻主件连接，不得单独采用结构胶粘接连接。干挂石材的槽孔应在工厂加工。物理性能：项目天然花岗石体积密度（gm3）22.56吸水率（）0.60干燥压缩强度（MPa）2100.0干燥弯曲强度（MPa）8.0水饱和剪切强度（MPa）24.0抗冻系数（）2804.2 人员准备根据本工程的实际情况和甲方的安排，各区域可同时施工作业，条件允许的情况先,应随时增派施工作业班组和作业人员，确保工程顺利进行。具体工种及人数如下图所示序号工种人数备注1测量一3放线、标高2龙骨工10龙骨施工3油漆工5防锈漆涂刷4专业焊接工10龙骨、埋板焊接5杂工10场地清理、材料转运6瓦工20石材铺贴及干挂7防水工10聚氨酯防水涂料施工4.4机械准备序号机械设备及工具名称型号规格数量1钢卷尺50m1把2线锤2kg2个3靠尺2m2把4电钻TSB55006把5空压机Eas7555KW2台6砂轮锯3kw4台7电圆锯1.85kw4台8钢材锯3.Ikw2台9手推车/6辆10激光测量仪/2台11焊钉枪/4把第五章考工Z艺及方法5.1坡道墙面干挂石材施工工艺及方法一、施工工艺测量放线f安装埋板一安装龙骨安装铝合金挂件一石材面板安装一耐候胶密封一清洁二、施工方法（一）测量放线1、复查基准线；2、以标准线为基准，按照图纸将分格线放在墙上，并做好标记；3、根据排版图，确定埋板的位置；4、最后，用"0.5l.Omm的钢丝在幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根；5、注意事项：（1）放线时，应结合结构偏差，将偏差分解；并应防止误差积累；（2）放线时，应考虑好与幕墙的交接位置处理；（3）拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；（4）严格按照图纸放线；（二）安装埋板因前期石材埋板未预埋，故采用化学锚栓的方式进行埋板的安装。埋板安装需注意的问题：1、埋板的尺寸要求及镀锌层厚度；2、化学锚栓的拉拔试验；3、埋板的定位尺寸要求，需要根据现场实际情况进行安装。（三）龙骨的安装根据深化设计图纸要求，依次进行龙骨安装，安装过程中需注意的问题：1、根据主体结构及幕墙的要求，依据现场实际情况进行龙骨的安装；2、需要适当调整龙骨的高度，以便与幕墙进行相连。（四）石材的安装1、应对横竖连接件进行检查、测量、调整；2、石材安装时，左右上下的偏差不应大于1.5mm；3、石材空缝安装时，必须有防水措施，并有符合设计要求的排水出口；4、填充硅酮耐候密封胶时，石材缝的宽度、厚度应根据硅酮耐候密封胶的技术参数，经计算后得出，一般取15mm,计算公式：材料变性温差量二材料的膨胀系数X年极限温差X材料在该方向的长度。（五）耐候硅酮密封胶的施工耐候硅酮密封胶的施工应符合下列要求：1、填胶前要对涂胶面作预处理：清理掉表面的尘土、油污，然后用洁净棉纱沾清洁剂擦拭，晾干后方可填密封胶。2、耐候硅酮密封胶的施工厚度应大于3.5mm,施工宽度不应小于施工厚度的2倍；较深的密封槽口底部应采用聚乙烯发泡材料填塞。3、耐候硅酮密封胶在接缝内应形成相对两面粘结，并不得三面粘结。4、清洁板材间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。应充分清洁粘结面，加以干燥。可采用甲苯或甲基二乙酮作清洁剂。5、为调整缝的深度，避免三边粘胶，缝内应充填聚氯乙烯发泡材料（小圆棒）。6、避免密封胶污染石材，应在缝两侧贴保护胶纸。7、注胶后应将胶缝表面抹平，去掉多余的胶。8、注胶完毕后，将保护胶纸撕掉，必要时可用溶剂擦拭。9、注意注胶后养护，胶在未完全硬化前，不要沾染灰尘和划伤。嵌缝胶的深度（厚度）应小于缝宽度，因为当板材发生相对位移时，胶被拉伸，胶缝隙越厚，边缘的拉伸变形越大，越容易开裂。耐候硅酮密封胶在接缝内要形成两面粘结，不要三面粘结，否则胶在受拉时，容易被撕裂，将失去密封和防渗漏作用。为防止形成三面粘结，在耐候硅酮密封胶施工前，用无粘结胶带铺于缝隙的底部，将缝底与胶分开。10、严禁使用过期的耐候硅酮密封胶。硅酮结构密封胶不宜作为耐候硅酮密封胶使用。5. 2坡道墙面湿贴石材施工工艺及方法一、施工工艺界面处理f满铺10*10*Al镀锌钢丝网一吊垂直、规方、找规矩、贴灰饼、冲筋一试拼f弹线一安装固定石材面板（背面用双股16号铜丝绑扎与墙面固定）一密封一清洁二、施工方法1 .基层处理：将混凝土墙面的污垢、灰尘清理干净，用10%碱水将墙面油污刷掉，随之用清水把碱液冲净；将凸出墙面的混凝土剔平，混凝土墙面应凿毛，并用钢丝刷满刷一遍，清理干净然后浇水冲洗；等混凝土墙面干燥，待甩浆终凝后洒水养护，使水泥砂浆有较高的强度，与混凝土墙面粘结牢固。2 .吊垂直、规方、找规矩、贴灰饼、冲筋：用经纬仪或大线吊垂直，根据石材规格分层设点、做灰饼，控制水平、竖向基准线。注意同一墙面不得有一排以上的非整块，并将其排放在较隐蔽的部位。阳角处要双面排直。3 .试拼：饰面板材颜色一致，无明显色差，经精心预排试拼，并对进场石材颜色的深浅分别进行编号，使相邻板材颜色相近，无明显色差，纹路相对应形成图案。4 .弹线：将墙面用大线坠从上至下吊垂直。同时考虑石材的厚度、灌注砂浆的空隙和钢筋网所占的尺寸，一般石材板外皮距结构面的厚度以5070mm为宜。找出垂直后，在地面上弹出石材的外廓尺寸线，此线即为第一层石材的安装基准线，编好号的石材在弹好的基准线上划出就位线，每块按设计规定留出缝隙。5 .安装固定：用粘结剂固定。6 .经实验证明需要对石材拉槽或加贴铁线加强粘结时，应及时照做，以免造成墙体振动而脱落的质量事故。7 .擦缝剂，按粘结剂、填缝剂统一品牌同一施工范围。8 .清理墙面：石材板安装完要及时进行清理，由于板面有许多肉眼看不见的小孔，如果水泥砂浆污染表面，时间一长就不易清理，会形成色斑，应用清水充分冲洗干净，以达到美观的效果5. 3坡道地面湿贴石材施工工艺及方法：一、施工工艺坡道地面清理f双组份聚氨酯防水涂料施工一试拼石材一弹线一试排石材一20厚DSM20干混地坪砂浆一石材铺贴一罐缝、擦缝f清洁二、施工方法1 .基层处理：将地面垫层上的杂物清净，用钢丝刷刷掉粘结在垫层上的砂浆、落地灰，并清扫干净。2 .选择晴好无风的天气，施工聚氨酯防水涂料，为保证施工厚度，可多次涂刷。施工完成后注意成品保护，严禁人员及车辆通行。3 .试拼：在正式铺设前，对坡道花岗石板块，应按图案、颜色、纹理试拼，将非整块板对称排放在坡道两侧，试拼后按两个方向编号排列，然后按编号码放整齐。4 .弹线：为了检查和控制花岗石板块的位置，在坡道中心拉通线，每间隔5m拉一道水平线并引至两侧墙面。在墙上弹出水平标高线。5 .试排：结合施工大样图及现场实际尺寸，把花岗石板块排好，以便检查板块之间的缝隙，核对板块与墙面的相对位置。6 .刷水泥素浆及铺砂浆结合层：试铺后将干砂和板块移开，清扫干净，用喷壶洒水湿润，刷一层素水泥浆。根据两侧墙面基准线确定结合层砂浆厚度，拉十字控制线，铺结合层DSM20干混地坪砂浆，厚度控制在放上花岗石板块时宜高出面层水平线3-4所。铺好后用大杠刮平，再用抹子拍实找平（铺摊面积不得过大）。7 .铺砌花岗石板块：1）板块应先用水浸湿，待擦干或表面晾干后方可铺设。2）根据控制线，纵横各铺一行，做为大面积铺砌标筋用。依据试拼时的编号、图案及试排时的缝隙，在十字控制线交点开始铺砌。先试铺即搬起板块对好纵横控制线铺落在已铺好的干混地坪砂浆结合层上，用橡皮锤敲击木垫板，振实砂浆至铺设高度后，将板块掀起移至一旁，检查砂浆表面与板块之间是否相吻合如发现空虚之处，应用砂浆填补，然后正式镶铺。铺板时四角同时往下落，用橡皮锤或木锤轻击木垫板，根据水平线用铁水平尺找平，铺完第一块，向两侧和后退方向顺序铺砌。8 .灌缝、擦缝：在板块铺砌后1-2昼夜进行灌浆擦缝。根据花岗石颜色，选择相同颜色矿物颜料和水泥（或白水泥）拌合均匀，调成1:1稀水泥浆，用浆壶徐徐灌入板块之间的缝隙中（可分几次进行），并用长把刮板把流出的水泥浆刮向缝隙内，至基本灌满为止。灌浆l-2h后，用棉纱团蘸原稀水泥浆擦缝与板面擦平，同时将板面上水泥浆擦净，使花岗石面层的表面洁净、平整、坚实，以上工序完成后，面层加以覆盖。养护时间不应小于7d。第六章质量控制6.1石材幕墙安装石材面板外形尺寸允许误差项目长度、宽度对角线差平面度厚度检测方法亚光面、使面板±.o±1.51+2.0-1.0卡尺粗面板±1.0±1.52+3.0-1.0卡尺每块板材正面外观缺陷的要求项目规定内容质量要求缺梭长度不超过10mm,宽度不超过1.2mm（长度小于5mm不计,宽度小于1.0不计）,周边每米长允许个数（个）1个缺角面积不超过5mm×2mm（面积小于2mmX2mm不计），每块板允许个数（个）1个色斑面积不超过20mm×30mm,（面积小于10mm×10mm不计），每块板允许个数（个）1个色线长度不超过两端顺延至板边总长的1/10,（长度小于40mm的不计），每块板允许条数（条）2条裂纹不允许窝坑粗面板的正面出现窝坑不明显石材面板孔加工尺寸及允许误差石材面板固定形式孔径孔中心线到板边的距离孔底到板面保留厚度检测方法孔类别允许误差最小尺寸误差背栓式M6直孔+0.4-0.2最小508.00.4+0.1卡尺深度尺扩孔±0.3软质石材十】/-03M8直孔+0.4-0.2扩孔±0.3软质石材+1/-0.3石材面板挂装系统安装允许偏差项目通精依勾通槽短勾短柏背卡背栓检测方法托板（转接件）标高±1.0卡尺托板（转接件）前后育低差1.0卡尺相邻两托析（打筏件）离低差1.0卡尺托板（转接件）中心线偏差2.0一卡尺勾锚人石材槽深度偏差÷1.0O一深度尺短勾中心线与托板中心线偏差一20一卡尺短勾中心线与短IW中心线偏差<2.0卡尺挂勾与挂槽搭接深度偏差+1.0O一卡尺插件与插槽搭接深度偏差+1.0O一卡尺挂勾（插槽）中心线偏差2.0钢直尺挂勾（播槽）标高一±1.0卡尺背桂桂（插）件中心线与孔中心线偏冬一<1.0*尺背卡中心线与背卡槽中心线偏差1.0一卡尺左右两背卡中心线偏差一3.0卡尺通长勾距板两端偏差±1.0卡尺同一行右材上强水平偏差相邻两板块1.0水¥尺长度W35m£Z.O长度>35m3.0同一列石材边部垂直偏差相邻两板块1.0卡尺长度35m2.0长度>35m<3.0石材外表面平整度相邻两板块高低差1.0卡尺相邻两石材益宽（与设计值比）±1.0卡尺6. 2石材墙面的质量通病及防治措施（1）接缝不平，板面纹理不顺，色泽不匀产生原因：a.基层处理不合质量要求，对板材质量的检验不严格。b.镶贴前试拼不认真。c.施工操作不当，特别是分次灌浆时，灌浆高度过高。预防措施及治理方法：a.镶贴前先检查墙、柱面的垂直平整情况，超过规定偏差应事先剔除或补齐，使基层到石材板面距离不小于5cm,并将墙面清刷干净。浇水湿透。b.镶贴前在墙面弹线，找好规矩。"C.事先将欠缺边掉角、裂纹和局部污染变色的石材板材挑出，再进行套方检查，规格尺寸超过规定偏差，应磨边修正，阳角处用的石材板，如背面是大于45。的斜面，还应剔凿磨平至符合要求才能使用。d.按照墙面的弹线进行石材板试拼，对好颜色、调整花纹，使板与板之间上下左右纹理通顺，颜色协调，缝子平直均匀。试拼后，由上至下逐块编写镶贴顺序号，再对号镶贴。（2）开裂产生原因：a.当石材板的色纹、暗缝或其它隐伤等缺陷以及凿洞开槽处，受到结构沉降压缩变形外力后，当外力超过板材薄弱处的强度，加上应力集中。b.当石材板镶贴在潮气较大的部位时，安装粗糙、板缝灌浆又不严实，侵蚀气体和湿空气易透入板缝，使钢筋网和挂钩等连接件遭到锈蚀，产生膨胀，给石材板一种向外的推力。c.石材镶贴墙面时，上下空隙较小，当结构受压变形，石材饰面受到垂直方向的压力。d.在石材镶贴的外墙面，当接缝不实，潮气侵入，体积膨胀使板材开裂。预防措施及治理方法：a.在墙、柱等承重结构面上镶贴石材板时，应待结构沉降稳定后进行；安装顶部和底部石材板时，应留有适当的缝隙。b.安装石材板，灌浆要饱满，接缝缝隙应不大于0.5lmm,嵌缝要严密，板材不得有缝隙、缺棱掉角等缺陷。c.因结构沉降引起的开裂，待沉降稳定后，视不同程度，采取补缝或更换。出非结构沉降引起的开裂，随时采用水泥色浆掺108胶修补，色浆的颜色应尽量做到与修补的石材表面接近。（3）墙面腐蚀，空鼓脱落a.石材墙面压顶部位，要认真处理，保证基层不渗透水。操作时，横竖接缝必须严密，灌浆爆满，每块石材板与基层钢筋网接应不少于四点。设计上尽可能再顶部加横罩，延长使用寿命。b.将空鼓脱落的石材板拆下，重新安装镶贴。c.采用环氧树脂钢螺栓锚固法或专用石材粘贴剂。第七章安全、文明施工1 .人员进入现场必须正确佩戴安全帽；2 .施工前应逐级进行施工安全、技术交底，务必使全体施工人员了解安全、技术要求，并认真贯彻执行；3 .做到活完清场，不乱扔建筑垃圾；进入现场严禁吸烟；4 .施工用电必须由持上岗证的专业电工进行安装、维修和管理。电器设备金属外壳必须接地或接零，施工应安装防漏电保护器。施工用的电缆必须用绝缘线，电线不得捆绑在钢架管、钢筋等导电体上；5 .不得乱动其他施工单位的产品或半成品；不得乱动现场用电设施及其它设备；6 .按指定接口使用电源，检查线路安全性，安全用电；
