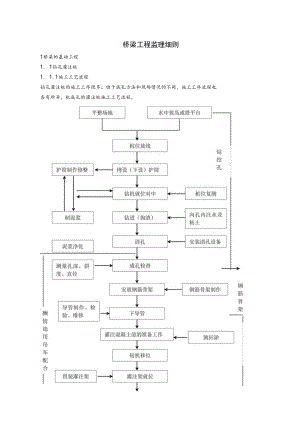

桥梁工程监理细则1桥梁的基础工程1. 1钻孔灌注桩1. 1.1施工工艺流程钻孔灌注桩的施工工序很多。由于成孔方法和现场情况的不同，施工工序流程也 各有所异，机成孔的灌注桩施工工艺流程，配制混凝土制作混凝土试件灌注水下碎移 位、清 理1. 1. 2钻孔灌注桩、质量监理内容1. 1. 2. 1审查施工组织设计、检查施工设备(如钻具、钻头的直径、锥尖角 度、保径圈等)施工场地平整。1. 1. 2. 2检查桩径孔定位及标高、桩数1. 1. 2. 3检查钢筋、焊条等原材料的产品合格证、复试报告，自拌混凝土要 查水泥、粗细骨料、外加剂的产品合格证。复试报告及校配合比。商品校要查胫 配合比及其质量保证书。1. 1. 2. 4搭水上平台、陆上平台要稳固。护筒位置要准确，保证护筒垂直、 护筒底口入土深度进入原土0. 2m,河内土质差筒外卖土入原状硬土1m,顶高于 筒外水面1 2mo1. 1. 2. 5钻机就位正确，钻机要垂直，钻机要平稳。1. 1. 2. 6泥浆质量市政工程施工手册中就泥浆性能指标泥浆性能要求钻孔方 法地层情 况泥浆性能指标相对密 度粘度(Pa s)静切力 (Pa)含砂率 (%)胶体率 (%)失水率 (mL30 min)酸碱度正循环 回转、 冲击粘性土1.05-1 .2016-221.0-2.5<8-4>90-95<258-10砂土 碎石土 卵石 漂石1.2-1.4519-283-5<8-4>90-95<158-10推钻、 冲抓粘性土1.10-1.2018-241-2.5<4>95<308-11砂石 碎石土1.2-1.422-303-5<4>95<208-11反循环 回转粘性土1.02-1.0616-201-2.5<4>95<208-10砂士1.00-1.1019-281-2.5<4>95<208-10碎石土1.10-1.520-351-2.5<4>95<208-10注：(1)地下水位高或其流速大时，指标取高限，反之取低限；(2)地质较好、孔径或孔深较小的，指标取低限；(3)孔壁泥皮除正循环旋转冲击的砂类土等应W2mm外，其余均应23mm;(4)用推钻、冲抓、冲击方法钻进时，可用粘土碎块投入孔内，由钻锥自行造 浆固壁；(5)若当地缺乏优质粘土，不能调出合格泥浆时，可掺用添加剂改善泥浆性能；(6)在不易坍塌的粘性土层中，使用推钻、冲抓、反循环回转方法钻进时，可 用清水提高水头(22m)维护孔壁；(7)对遇水膨胀或易坍塌的地层如泥页岩等，其失水率3-5mL30min;(8)泥浆性能各种指标测定法见条24一6;(9)相对密度是泥浆密度与4纯水密度之比(过去称为比重)。1. 1. 2. 7钻孔进尺要有记录。1. 1. 2. 8清孔及沉淀要求，钻头钻进到位测绳丈量，停止进尺继续压浆。清 孔排渣必须保持孔内水头。待浇腔前，检测沉淀层厚度。1. 1. 2. 9成孔质量要求，包括孔径、垂直度、孔深机桩位偏移等如下1孔径不小于设计规定每 层 桩用探孔器检验2孔深500 +mm01用测绳测量3桩位基础桩100mm1用尺量排 架 桩顺桥纵轴线方向50mm1垂直桥纵轴线方 向100m14余卜桩倾斜度±15%tan1用垂线测量计算5垂直桩垂直度L/10016沉淀层厚度摩擦桩0. 5d,且不大于50mm1开始灌注混凝土前 用测绳测量端承桩50mm注：（1）表中为斜桩纵轴线与铅垂线间的夹角，单位：（° ）;（2）表中L为桩的长度，（m）;（3）表中d为桩的直径，（mm）。1. 1. 2. 10钢筋笼质量要求，所用各种钢筋规格要符合设计要求。钢筋笼整体 长度允许偏差±10OnlnI,直径允许偏差±10mm0主筋距允许偏差，箍筋距允许偏 差±20mm,箍筋笼保护层允许偏差±20mm,各节钢筋笼保护层垫块不少于2组（每 组不少于3块）且均匀分布在同一截面的主筋上。1. 1. 2. 11校质量要求，配制水下於配比设计强度等级提高15 25% （强度 等级低的取大值，强度等级高的取小值）常用强度等级则任按提高一档等级使用。 现场要做坍落度试验，要求20±2cm,每根桩试块不少于一组，下导管长度要有 记录，随灌诊面上升，一节节拆导管也要有记录。1. 1. 2. 12成桩质量检测，以取芯样法、超声波法、机械阻抗法、水电效应等 无破损检测法对桩匀称性进行检测，对质量有怀疑的桩或处理过桩均要动测检查 桩身有否灰泥断桩、松散、缩颈等事故。1. 1. 3施工中监理注意事项1. 1. 3. 1钻孔灌注桩从成孔到灌注成桩的大部分施工结果是后道工序覆盖前 道工序，且又在看不见的桩孔内，隐蔽性极强。因此是严格要求施工单位按批准 的施工组织设计施工，严格工序控制，及时中间质量检验和隐蔽工程验收。1. 1. 3. 2在采用多舌钻机同时施工，应安排在各个墩、台基础上以避免相互 干扰。1. 1. 3. 3钻孔进尺过程中，护筒内水头是否有低落现象，可避免坍孔。1. 1. 3. 4清孔排渣时，注意孔内泥浆密度，要逐渐减小，保证沉淀层厚度达 到设计要求。1. 1. 3. 5及灌注1. 1. 3. 5. 1初灌量保证役灌入后，导管埋入深度不少于0.87.3m。1. 1. 3. 5. 2导管始终埋在胫中（埋深不得少于2m）严禁将导管提出诊面。1. 1. 3. 5. 3於灌注高度比设计桩顶标高高，其最小高度不宜小于桩长5%, 且不小于2mo1. 1. 3. 5. 4校灌注时，注意钢筋笼被顶起，监理工程师要旁站监督。1. 2沉入桩施工1. 2. 1沉入桩施工工艺流程备料平整场地射水沉桩选定打桩方法锤击沉桩测设桩位振动沉桩预制混凝土桩等立打桩机架沉桩测定贯入度截凿桩头锤击沉桩施工工艺流程1. 2. 2查预制桩制作材料、於强度或查桩出厂合格证及桩身质量。1. 2. 3查施工组织设计或施工方案（检查施工机具、施工方法、打桩顺序）。1. 2. 4检查轴线控制桩、水准点、桩位布置尺寸和桩数（水准点不少于2个轴 线每10天检查一次）。1. 2. 5胫预制桩的起吊、堆放及接桩1. 2. 5. 1胫预制桩强度达到设计强度70%方可起吊，达到100%方可运输。1. 2. 5. 2堆放层数不宜超过4层。1. 2. 5. 3采用焊接桩时(有抗震要求地区必须焊接)应先将4个角电焊固定， 然后对称焊接，并确保焊接质量和设计尺寸。1. 2. 5. 4接桩轴线要直顺1. 2. 6a预制桩打(压)沉桩1. 2. 6. 1桩打入时，锤与桩帽，桩帽与桩之间应加设弹性衬垫，如硬木、麻 袋等；桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩插入时的垂直度偏差不 得超过0.5%。1. 2. 6. 2打桩应合理安排顺序，桩停止锤击的控制原则应按有关规范规定； 情况复杂的可借鉴经验与通过静(动)载试验综合确定：1. 2. 6. 3为避免或减少沉桩挤土效应和对邻近建筑物、地下管线等的影响， 施打大面积密集桩群时，应加强邻近建筑物、地下管线的检测，如遇异常情况， 应立即采取有限措施。1. 2. 6. 4沉桩过程中应检查每米进尺锤击数，最后一米锤击数、最后三阵贯 入度及桩尖标高、桩身(架)垂直度等。2. 2. 7沉桩各项允许偏差值项 次检查项目d/2规定值或允许 值检查方法和频 率1桩位 (mm)桩群中间桩d/2且不大于250用经纬仪检查 20%外缘桩d/2排架 桩顺桥方向40垂直桥轴方向502桩尖高程(mm)不高于设计规定查沉桩记录贯入度(mm)小于设计规定3倾斜度直桩1/100查沉桩记录倾斜桩±15%tg注：(1) d为桩径或短边；3. ) 为斜桩纵轴线与垂线间的夹角1. 2. 8桩顶标高允许偏差一50一 + 10Omm,保证浇入承台深度达到设计要求。1. 2. 9成桩质量、用动测法。1. 2. 10成桩监理注意事项1. 2. 10. 1如吊桩不垂直、不到位、不允许打桩。1. 2. 10. 2发现有断桩要补打。1. 2. 10. 3贯入度达不到要求，请设计部门处理。1. 2. 11静力压桩；适用于软弱土层，其控制要点如下：1. 2. 11. 1压桩机应根据地质情况配足额定重量；1. 2. 11. 2桩帽、桩身和送桩的中心线应重合；1. 2. 11. 3接桩处理同打入桩；1. 2. 11. 4压同一根(节)桩应缩短停顿时间；1. 2. 11. 5为减少挤土效应，需加强对邻近建筑物和地下管线的检测，如发生 异常情况，应立即采取有效措施。1. 2. 12桩位允许偏差应符合下表规定：预制桩位置的允许偏差序号项目允许偏差(mm)1单排或双排桩条形桩基(1) 垂直于条形桩基纵轴方向100(2)平行于条形桩基纵轴方向150桩数为1-3根桩基中的桩1002桩数为4- 16根桩基中的桩1/3板径或1/3边长3桩数大于15根桩基中的桩4(1)最外边的桩1/3桩径或1/3边长(2) 中间桩1/2桩径或1/2边长注：由于降水、基坑开挖和送桩深度超过2m等原因产生的位移偏差不在此表内。1. 2. 13按桩顶标高控制的桩，桩顶标高的允许偏差为-50 一+ 100mm。1. 2. 14成桩质量用动测法。1. 2. 15单桩承载力。静力荷载试验按本市地基基础设计标准(DBJ08-11 -89)要求，抽检中桩数的1%,且不少于2根。1. 2. 16所有桩基工程，均要做好桩位竣工图。1. 3钢筋混凝土管柱桩施工1. 3. 1钢筋混凝土管柱桩施工工艺流程钢筋骨架制作安设钢筋骨架不封底封底围堰内清泥、抽水封底水下灌注混凝土抽水围堰内吸泥抽水填充水下混凝土管柱基础施工工艺流程1. 3. 2查预制诊管柱所作材料、舲强度或检查管柱出厂合格证及管柱质量（管 柱两端接头法兰盘端面平整并垂直。1. 3. 3检查施工组织方案或施工方案（检查施工机具，检查单位资质及施工过 这样工程没有及技术人员）。1. 3. 4准备工作就位，管柱吊运到指定地点，管柱下沉，注意控制速度，并经 常观测倾斜和位移。吸泥顶管靠自重不能下沉，用振动机配合下沉。1. 3. 5管柱桩允许偏差项 次检查项目规定值或允许偏差检查方法和频率1管柱内芯混凝土强度（MPa）在合格标准内按要求检查2管柱顶面中心 偏差（mm）管柱群250用经纬仪抽查 30%单排柱顺桥向150,横桥向 2503倾斜度不钻岩2/100检查记录钻岩1/100单排顺桥向4管柱底高程（mm）符合设计规定检查记录5钢筋骨架底面高程（mm）±50检查记录1. 3. 6管柱施工监理注意事项1. 3. 6. 1要检查施工前准备工作，各项手续齐全，监理工程师才签证同意开Xo1. 3. 6. 2管柱就位每根都要达到要求，监理工程师随时检查。1. 3. 6. 3防止管柱位移倾斜现象发生，经常经常，如发生，分析原因，用吸 泥、射水、振动来调整。1. 3. 6. 4下沉接近标高，不得射水，用振动达到标高。1. 3. 6. 5管柱内下钢筋笼，灌水下及，用灌注桩要求。1. 3. 6. 6做好每道工序记录，作竣工图。1. 4沉井施工1. 4. 1沉井施工工艺流程平整场地（筑捣）一设砂垫层一立模绑钢筋一洗/一拆模养护一挖土下沉（水冲） 一接高井壁一下沉至设计标高一封底1. 4. 2审查施工组织设计或施工方案（终点质保措施）并检查下沉观测方案。1. 4. 3复核定位放线、轴线、标高。1.4.4检查原材料、外加剂、诊配合比、合格证和通知单。1. 4. 5检查钢筋、模板及预埋件，施工安装要符合要求。1. 4. 6检查井结构尺寸和位置。1. 4. 7/强度达到要求，挖土下沉，位移倾斜经常检查，沉到设计标高预留 10cmo观测8小时,到位封底。1. 4. 8沉井允许偏差项 次检查项目规定值和允许偏差检查方法和 频率1各节沉井混凝土强度（MPa）在合格标准之内按要求检查2沉井平面尺 寸（mm）长度±0.5%,大于 24m 时士120用尺量半径士0.5%,大于 12m 时士603井壁厚度 （mm）混凝土+40, -30沿周边量4 点钢壳和钢筋混凝土±154沉井刃脚高程（mm）符合设计规定用水准仪检查5顶、底面中心 偏位（纵、横 向）（mm）一般1/50井高用经纬仪检 查浮式1/50 井高+2506沉井最大倾斜度（纵、横方向） （mm）1/50井高吊垂线检查7平面扭转角（° ）一般1吊垂线检查 垂直两个方 向浮式21. 4. 9沉井施工监理工程师注意事项1. 4. 9. 1抓好每道工序施工检验隐蔽工程签证手续。1. 4, 9. 2沉井下沉、位移、倾斜有控制点，随时检查，随时可得到纠正。1. 4. 9. 3做好竣工资料工作。1. 5浅基础施工1. 5. 1浅基础施工工艺流程筑坝一抽水一放样一基坑开挖一碎石一垫层一绑扎钢筋（有、没有）立模一浇筑 舲养护一拆模1. 5. 2审查施工组织设计或施工技术方案1. 5. 3复核定位放线、轴线、标高、基槽断面尺寸、土质，做好验槽记录。1.5.4检查原材料、外加剂、配合比。1. 5. 5轴线位移允许偏差，10mm （独立基础），15mm （其他基础），条形基础每 30-50m 查一处。1. 5. 6基础顶面标高允许偏差±10mm±15mm1. 5. 7截面尺寸允许差+ 15mm, -IOmm01. 5. 8基础质量，做好隐蔽验收，经质监站核验。1. 5. 9每座基础做胫试块一组。1. 6承台施工1. 6. 1承台施工工艺流程放样一清桩头一清理基坑一铺垫层一立模绑钢筋一浇及1. 6. 2承包单位在承台施工前三天将承台施工方案编写好后提交监理组审核。1. 6. 3对承台位置及承台底及顶面标高，承包单位测量完毕后，交监理组复测 签证认可。1. 6. 4对基桩平面位置及桩顶标高，承包单位测量完毕签字后，交监理组进行 复测或抽检签字认可，如桩位偏差超过标准应由设计单位签证认可。1. 6. 5对承台模板应检查几何尺寸、舲保护层是否符合设计要求，模板支撑是 否牢固。1. 6. 6对承台钢筋应检查其规格、数量、间距和桩顶预留钢筋与设计图纸是否 相符，在模板、钢筋绑扎完成、承包单位进行自检合格签字后，交监理组复核验 收签证，才能开始灌注及。1. 6. 7校灌注过程中，承包单位的试验员应在现场及时测定砂、石含水量，监 督舲配合比的使用及做好及试件和坍落度试验，坍落度不合格者不得使用，做好 校灌注记录，监理组随时进行抽查。1. 6. 8对承台大体积般的水化热影响及其养护办法，承包单位应制订有效措施 交监理组审核后实施。1. 6. 9校倾倒高度超过2m,应采用串筒输送，及要随灌随振，要求振捣密实， 不得欠振、漏振和过振，监理组要督促检查。1. 6. 10承台四周回填土埋设前，应进行隐蔽工程验收签证。二、桥梁下部结构工程。成形养护砌筑墩、台施工工艺流程钢筋混凝土墩、台施工工艺流程1-2,浆砌片石、块石墩台监理内容：(1) 使用片石、块石强度必须合格，无风化，无裂缝，砌筑时片石、块石、 表面干净。(2) 砂浆要有配合比、搅拌，每座、每天做一组试块。(3) 砂浆、片石、块石要有样架，砌筑时要有座浆。东缝大小均匀，不允许 缝过宽和并缝，上下层要错缝，符合施工规范。(4) 浆砌内部灌浆要饱满、密实，外部线条顺直、美观。(5) 浆砌一层要覆盖洒水养护。13,浆砌允许偏差项次检查项目规定值或允许偏差检查方法和频率1砂浆强度(MPa)在合格标准内按要求检查2轴线偏位(mm)25用经纬仪测量纵、 横各2点3平面尺寸(mm)±50用尺量长、宽各3 处4顶面高程(mm)±30用水准仪测58 点5基底高 程(mm)土质±50用水准仪测58 点石质+50, -2006墩台 长、宽(mm)片石+40, -10用尺量3个断面块石镶面+ 30, -10粗料石、混凝土块镶 面+ 20, -107竖直度 或坡度片石0. 5%用垂线或经纬仪 测量纵、横各2点块石、粗料石、混凝 土块镶面0. 3%8墩、台顶面高程(mm)±10用水准仪测量3点9轴线偏位(mm)10用经纬仪测量纵、 横各2点10大面积 平整度 (mm)片石50用2m直尺检查块石镶面20粗料石、混凝土块镶 面101-4,质量检验，做好竣工资料2-1,钢筋混凝土桥墩台监理内容:(1)(2)(3)(4)(5)(6)(7)(8) 2-2,(1)(2)审查施工内容墩台纵横轴线测量定位，监理工程师要进行抽样复核。检查墩台、柱与基础承台、结合部位要凿毛、清洗干净。检查模板、尺寸，保护层是否达到要求，模板扣紧件和支撑结构是否牢 固。检查钢筋、规格、数量、间距、接头是否符合要求。浇筑舲，要控制舲坍落度，注意振捣。墩台如分节浇筑，连接模板要干净，监理组要监督。浇筑到设计标高，承包商要测量，监理组做好复验、签证。,允许偏差胫强度，按要求检查断面尺寸宽(3)(4)(5)(6)(7)顶面高程 位置 垂直度 麻面 平整度高长度±10 纵轴线±10±10±20100.25%,且不大于25不超该面积1%5桥台帽、拱座施工监理内容:(1) 承包单位在盖梁等工程施工前五天应编制好盖梁工程的施工方案交监理组审核。(2) 承包单位对盖梁等模板(上盖梁模板)纵横中心线、底面及顶面(下盖梁)标高和梁支座中心测量调整后交监理组复测签证认可，上盖梁墩中心 线实控制在10mm以内。(3) 对盖梁模板支架及双悬臂支架变形的消除，应有技术措施方案，以防盖 梁在舲灌注过程中产生裂缝，监理组要进行审核。(4) 模板与支架及钢筋的检查与墩柱的要求相同。(5) 要检查桥面泄水孔预埋件位置是否正确，钢筋接地线是否焊接好。(6) 盖梁舲应按顺序分层连续灌注，当上层舲灌注时下层舲不得超过初凝时间，若出现特殊情况必须间歇时，应采取相应的技术措施，并获得设计单 位的同意，方可连续施工。(7) 舲灌注过程中对胫坍落度试验与振捣的要求同承台工程。3-2,盖梁、台帽、拱座允许偏差允许偏差断面尺寸±20轴线偏移10简支梁±10支座顶高程连续梁±5双支座梁±2支座位置5预埋件53-3,做好工序检验，监理签字认可方可进入下道工序。3桥梁上部结构工程3. 1现浇箱涵桥施工3. 1. 1现浇箱涵桥施工工艺筑坝一排水一放样一开挖基坑一随时垫层（校）一桥位放样一立模绑钢筋（先基 础后墙顶）一浇校一人行道横杆3. 1. 2审查施工设计方案或施工方法，特别支架设计，受力计算要审查。3. 1. 3所用材料要有合格证及试验报告。3. 1. 4基坑开挖到设计标高，监理组清设计部门及有关人员到现场察看土质。 土质符合设计要求，可进入下道工序。3. 1. 5基坑四周有排水沟、集水井，保持基坑内无水。3. 1. 6铺垫层（材料有碎石、胫）表面平整，标高到位，在上放样。3. 1. 7立模板、绑钢筋，按规定要求监理检验，符合要求签字认可（向基础后 墙身、顶面）3. 1. 8浇筑及过程中，做好试块和坍落度试验。及按顺序、方向、分层连续， 做到随浇随振捣，不漏振，另外派人巡视模板、支架是否变形。3. 1. 9做好覆盖洒水养护，按规定时间拆模。3. 1. 10人行道栏杆要牢固顺直，美观。3. 1. 11允许偏差项次项目允许偏差值1断面尺寸高±20宽±202高程±203轴线203. 2预制构件（梁、板、桩等）监理内容3. 2. 1预制构件要有施工方法，并经监理组审查，特别是大型预制件一套施工 工艺监理要审核。3. 2. 2所用一切材料必须按规定经过检验和试验，各项指标合格后才能使用。3. 2. 3非预应力构件，钢筋加工焊接、模板安装、段按配合比下料拌和、 筑都要按操作规范施工，监理人员可巡视或旁站。3. 2. 4预应力构件先张法：1、检查张拉台座的强度和夹具是否牢固，模板尺寸是否有设计相符。2、预应力钢绞线规格、数量、位置及张拉吨位与设计图是否相符。3、预应力钢线线端部规定范围内的措施是否可靠。4、全部钢绞线张拉完毕8小时，方可进行钢筋绑扎，检查钢筋规格、数量、吊 钩位置，是否符合图纸要求。5、模板内要清扫干净。6、承包商自检合格，监理组验收签证后才能浇於。7、及强度达到设计强度8 O %才可以放松预应力钢绞线。8、校浇筑分层一次浇成，要随捣随振，不得漏振。振捣器不能触及钢绞线，以 防发生事故。后张法：1、构件尺寸、模板安装都要符合要求。2、按要求浇筑校、校强度达到设计强度100%方可张拉。3、制孔管道安装牢固，接头密合。弯曲圆顺、锚垫板平面应与孔道轴线垂直。4、预应力筋各项性能必须符合国家现行标准规定和设计要求。5、预应力钢绞线应梳理顺直。不得有缠绞、扭麻花现象。6、单根钢绞线不允许断丝。7、同一截面预应力筋接头面积不超过预应力筋总面积的25%,接头质量满足施 工规范要求。8、预应力筋钢丝采用锁头锚时，聚头应头型圆整，不得有斜歪和破裂现象。9、千斤顶、油表等器具应经常检查校正。10、孔道压浆、水泥浆强度要符合要求，浆从低处压入，顶上出浆，如冬天5 以下要有防冻措施。3. 2. 5钢丝、钢绞线先张法实测项目项 次检查项目规定值或允许偏 差1徽头钢丝同束长 度相对差束长20mL/5000每批抽查2束束长620mL/3000束长6m22张拉应力值符合设计要求查张拉记录3张拉伸长率±6%查张拉记录4同一构件内断丝根数不超过钢丝 总数的百分数1%查张拉记录粗钢筋先张法实测项目项 次检查项目规定值或允许偏 差检查方法和频率1冷拉钢筋接头在同一平面内的轴 线偏位(mm)2及1/10直径抽查30%2中心偏位(mm)4%短边长及5用尺量3张拉应力值符合设计要求查张拉记录4张拉伸长率±6%查张拉记录后张法后张法实测项目项 次检查项目规定值或允许偏差检查方法和频率1管道坐标 (mm)梁长方向30抽查30%,每根查10个 点梁高方向102管道间距 (mm)同排10抽查30%,每根查5个点上下层103张拉应力值符合设计要求查张拉记录4张拉伸长率±6%查张拉记录5断丝滑丝 率钢束每束1根，且每断面 不超过钢丝总数1%查张拉记录钢筋不允许3. 2. 6预制构件如厂方生产要有出厂合格证及一些资料。3. 3构件安装监理细则3. 3. 1构件安装，特别是大跨度桥梁要有施工设计方案或施工方法，技术措施, 监理组要参加审核。3. 3. 2桥头支座（台帽或拱座）上放样每块梁位置，并测高程，支座强度是否 达到要求，监理组要复验认可和性能、检验资料。经监理组复验认可，才可使用。3. 3. 3支座材料（橡胶）要有出厂合格证和性能、检验资料。经监理主复验认 可才可使用。3. 3. 4构件运输，要制定运输方案。吊点如物可按规定计算出，确保构件在运 输中稳定性和不受碰撞受损。3. 3. 5吊装方法有多种如用扒杆、吊装、浮吊、吊装汽车吊装并安全、可靠， 都要吊装前试吊，试吊成功，监理组同意吊装。3. 3. 6架设过程中，要注意构件编号顺序，对号入座、每块支垫都要受压紧密， 如出现三脚腿，重新起吊，铁板垫平，直至架梁顺序完成。3. 3. 7如构件是多块主拱圈、拱桁架安装要采用支架安装和无支架安装，都要 稳固安全，严格按设计规定的施工程序拼装，接头无错合弦杆要顺通。3. 3. 8构件安装允许偏差3. 3. 8. 1平面位置：顺桥10;垂直桥53. 3. 8. 2焊接横梁位置103. 3. 8. 3湿接横梁位置203. 3. 8. 4伸缩缝宽度 +10, -53. 3. 8. 5支座板每块5;每块边缘高差1拼装的桁架拱、桁架梁实测项目项次检查项目规定值或允许偏差检查方法和频率1轴线偏位（mm）10用经纬仪检查，每跨5处2节点混凝土强度（MPa）在合格标准内按要求检查3弦杆工程（mm）±10用经纬仪检查，每肋跨5 处4相邻拱片高差（mm）±10用经纬仪检查，每跨5处5对称点相对高差（mm）15用经纬仪检查，每跨5处6拱片竖直度（mm）1/300高度，不大于20吊垂线检查，每片2处3. 4悬管施工梁3. 4. 1承包商要有施工组织设计方案，经监理审核认可可以按照实施。3. 4. 2临时支架、柱拱设备要有足够强度、刚度，满足规范要求。3. 4. 3悬臂浇筑或悬臂预制拼装合拢段浇筑所用的砂、石、水泥、水及添加剂 的质量和规格必须符合规范和设计要求。3. 4. 4悬拼或悬浇块件必须对桥墩根部（0号块件）的高程、桥轴线详细复核， 符合设计要求，方可进行悬拼和悬浇。3. 4. 5悬臂施工必须对称进行，两端互相保持平衡，并确保轴线和挠度达到设 计要求和允许误差范围内。3. 4. 6在施工过程中梁体不得受力裂缝，合拢段两两侧高差在允许范围内，并 要求按温度合拢，一次完成。3. 4. 7允许误差悬臂浇筑实测项目项 次检查项目规定值或允许偏 差检查方法和频率1混凝土强度（MPa）在合格标准内按要求检查2轴线偏位（mm）10用经纬仪检查，每跨5 处3顶面高差±10用水准仪检查，每跨5 处4断面尺寸 （mm）高度+5, -10检查施工记录，每跨5 个断面顶宽±30顶底腹板厚+ 10, -05同跨对称 点高程差连续梁、连续钢 构20用水准仪检查每跨5处带挂梁T构25悬臂梁拼装实测项目项 次检查项目规定值或允许偏 差检查方法和频率1轴线偏位（mm）10用经纬仪检查，每跨5 处2合拢段混凝土强度在合格标准内按要求检查3顶面高程±10用水准仪检查，每跨5 处4同跨对称 点高程差 （mm）连续梁、连续钢 构20用水准仪检查每跨5处带挂梁T构253. 5桥面系施工监理内容3. 5. 1桥面般浇筑前，承包单位对梁部顶面要进行测量经监理组复测，若误差 超过设计要求，要进行处理或提请有关设计单位调整后进行下一道工序。3. 5. 2桥面於灌注前要检查预制板梁和T梁组合梁面校是否凿毛清洗干净，桥 面钢筋的规格、数量、间距与设计图纸是否相符，承包单位自检合格经监理组复 查验收签证后才能浇筑诊。3. 5. 3承包单位对桥面校顶面标高要进行全面测量，检查纵横的坡度是否顺直， 全面宽度是否与设计图相符，若不符合设计要求，要进行处理或请设计单位进行 调整后，才能进行下一道工序。3. 5. 4要检查防撞栏杆的钢筋规格、数量、间距是否与设计图纸相符与预埋筋 的焊接是否牢靠，模板尺寸是否正确，支撑结构是否牢靠，承包单位自检合格经 监理组复查验收签证后才能浇筑及。3. 5. 5仿撞杆件是否平整、顺直，垂直度符合要求否，钢扶手是否顺直，焊接 及油漆质量合格否，承包单位自检合格后由监理组验收签证。3. 5. 6橡胶伸缩缝成品应有出厂合格证和质量检验标高交监理组验收签证。3. 5. 7伸缩缝预埋筋及预埋铁件焊接质量是否牢固，安装是否平直、准确、上 下是否贯通，承包单位自检合格由监理组复查验收签证后，才能浇筑过渡段胫。3. 5. 8桥面铺装平整，侧面顺直人行道平整稳定，拱杆牢固，垂直顺直、外观 要美。3. 6中下承式钢管校式拱吊桥（预应力）3. 6. 1施工单位要有详细的施工组织设计方案及技术措施，经有关技术人员讨 论，监理工程师审核，才可实施。3. 6. 2墩台下有灌注桩都要按规范要求施工。3. 6. 3箱型梁施工（后张法）按要求施工。为箱型梁产生挠度影响张拉位移。 预先在梁下打几排支承桩，并设观测点，梁强度100%才能张拉。3. 6. 4钢管、吊杆（有预应力或应力）按设计要求施工。3. 6. 5锚具要经检验才可使用。3. 6. 6所有一切材料都要有出厂证明书和试验报告。3. 6. 7钢管要弯顺、轴线正确，吊杆顺直。3. 6. 8允许偏差吊杆的制作与安装实测项目项 次检查项目规定值或允许偏差检查方法和频率1吊杆的应力(kN)符合设计要求用测力议检查2竖直度(mm)顺桥向10用垂线或经纬仪检查横桥向53上下吊点位置顺桥向10测距仪或经纬仪检测横桥向54制作长度L (mm)±0. 01L 或±10用钢尺丈量5吊杆防护符合设计要求每根检查
