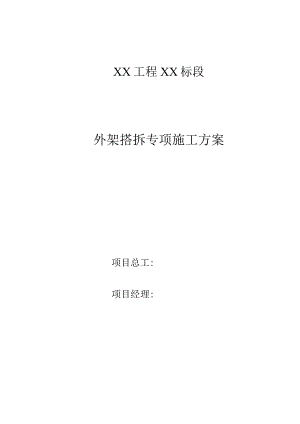

XX工程XX标段外架搭拆专项施工方案项目总工:项目经理:XX工程XX标段外架搭拆专项施工方案编号：版本号：发放编号:编制：复核：审核：批准：有效状态:项目施工组织设计（施工方案）会签记录表工程名称施工单位建设单位设计单位施组（方案）名称工程概况：会签意见：编制人（签字）参与会签人员（签字）项目经理（签字）项目副经理（签字）项目技术负责人（签字）项目安全负责人（签字）项目工程技术部（签字）项目物资部（签字）项目质量负责人（签字）项目财务部（签字）项目机电专业工程师（签字）项目机械设备专业人员（签字）项目施工组织设计（施工方案）会签记录表工程名称广西防城港北火车站工程施a（方案）名称深基坑支护施工方案编制时间2012.09.06编制项目经理复核项目总工审核意见：技术中心公司技术中心（公章）审核人：审核时间：年月日审核意见：审安质部公司安质部（公章）：核审核人：审核时间：年月B会工程管理审核意见：签中心工程管理中心（公章）审核人：审核时间：年月0审核意见：物机部公司物机部（公章）：审核人：审核时间：年月日审批意见：批批准人：准批准时间：外架搭拆施工方案一、编制依据1.1 建筑施工脚手架使用手册（含垂直运输设施）中国建筑工业出版社1.2 建筑施工扣件式钢管脚手架安全技术规范（JGJI30-2011）1.3 混凝土结构设计规范GB5001020021.4 建筑地基基础设计规范GB500720021.5 简明施工计算手册1.6 中国建筑科学研究院PKPM脚手架计算软件1.7 直缝电焊钢管（GB/T13793）标准1.8 碳素结构钢（GB/700）标准1.9 建筑施工安全检查评分标准（JGJ59-99）1.10建筑施工高处作业安全技术规范（JGJ80-91）二、工程概况2.1工程项目总体概况文字说明，简单说明项目名称，工程所在地，建筑面积，结构形式，工期要求等内容即可。2.2外架搭拆方案对应的分部分项工程说明：建筑总高度、层高、女儿墙高度、室内外高差等关于外架方面的内容即可（见下表）序号项目内容1建筑功能*2建筑面积（m2）*3建筑层数地下*层，地上*层4建筑层高（m）地下*室内外高差（m）地上*层至*层*地上*层至*层*m顶层*4外墙脚手架搭设总高（m）外墙脚手架搭设形式*落地式（1）*分段悬挑（2）5外墙脚手架基础详见第五节三、脚手架方案的选择根据施工现场实际情况，外脚手架搭设分*次落地架和*次悬挑架，搭设高度分别如下:落地架：从*搭设至*,搭设高度为：层高X层数+高差=*m悬挑架：第一次：从*搭设至*,搭设高度为：层高X层数+高差=*m第二次：从*搭设至*,搭设高度为：层高X层数+高差=*m,第三次：从*搭设至*,搭设高度为：层高X层数+高差=*m,分别在*层、*层设置一道平网。为了预防高坠事故和人员来往的安全，故在悬挑层分别用多层板做一次封闭。四、材料选用和材质要求：4.1、 钢管：钢管宜采用048X3.6mm（考虑市场实际行情，本方案计算按048X*mm现场确保钢管壁厚不小于*DiD）高频焊接钢管。其材质应符合现行国家标准碳素结构钢（GB/T-700）Q235-A级钢的规定。钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆，钢管上打过孔的严禁使用。4.2、 扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定。使用前外观检查：有裂纹、缺爪、螺栓断丝或滑丝的严禁使用，脚手架采用的扣件，在螺栓拧紧力矩达65kNm时，不能发生破坏4.3、 安全平网：平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准安全网（GB5725T997）的规定。4.4、 密目安全立网：密目安全立网的网目密度不低于800目100cm2,其技术要求应符合密目式安全立网（GB16909-1997）的规定安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s。五、落地架地基处理：良好的脚手架底座和基础、地基，对于脚手架的安全极为重要，在搭设脚手架时，必须加设底座、垫木（板）或基础并作好对地基的处理。5.1 一般要求5.1.1 脚手架地基应平整夯实；5.1.2 脚手架的钢立杆不能直接立于土地面上，应加设底座和垫板（或垫木），垫板（木）厚度不小于50mm；5.1.3 遇有坑槽时，立杆应下到槽底或在槽上加设底梁（一般可用枕木或型钢梁）；5.1.4 脚手架地基应有可靠的排水措施，防止积水浸泡地基；5.1.5 脚手架旁有开挖的沟槽时，应控制外立杆距沟槽边的距离：当架高在30m以内时，不小于1.5m；架高为3050m时,不小于2.0m；架高在50m以上时,不小于2.5m。当不能满足上述距离时，应核算土坡承受脚手架的能力，不足时可加设挡土墙或其他可靠支护，避免槽壁坍塌危及脚手架安全；5.1.6 位于通道处的脚手架底部垫木（板）应低于其两侧地面，并在其上加设盖板；避免扰动。5.2一般作法5.2.13Oin以下的脚手架、其内立杆大多处在基坑回填土之上。回填土必须严格分层夯实。垫木宜采用长2.02.5m、宽不小于200mm、厚5060mm的木板，垂直于墙面放置（用长4.Om左右平行于墙放置亦可），在脚手架外侧挖一浅排水沟排除雨水，如图5-3所示。.<"1I LTN1 I 摘蚀3板排水沟-×井水沟三三三三三一一图5-3普通脚手架基底作法5.2.2架高超过30m的高层脚手架的基础作法为：采用道木支垫；在地基上加铺20cm厚道渣后铺混凝土预制块或硅酸盐砌块，在其上沿纵向铺放1216号槽钢，将脚手架立杆坐于槽钢上。若脚手架地基为回填土，应按规定分层夯实，达到密实度要求；并自地面以下Im深改作三七灰土。（各项目应根据工程的实际情况，采用切实可行的基础做法）六、落地脚手架的搭设方法：6.1搭设基本尺寸：外架搭设基本尺寸表立杆纵距立杆横距步距连墙杆设置备注一一一立杆纵距可适当调整，但必须均分6.2.立杆搭设：6.2.1立杆对接头位置两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。6. 2.2立杆搭接除顶层顶步可采用搭接外,其它各层各步采用对接扣件连接,搭接长度不应小于Im,应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。6.1 2.3顶层立杆立杆顶端应高出女儿墙1.2m,无女儿墙的应高出檐口上皮1.5m.本工程脚手架顶标局为立杆与抛撑：开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除，立杆必须用钢管与墙可靠的刚性连接。6.3 扫地杆的设置：脚手架均设纵、横向扫地杆。纵向扫地杆距底座次200mm。横扫地杆的相对位置：横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。6.4 纵向水平杆（大横杆）6.4.1搭设相对位置。纵向水平宜设置在立杆内侧，其长度不应小于3跨。6.4.2接长方法。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度市1m,应等间距设置3个扣件，杆端距扣件盖板边缘市100mm。6.4.3对接扣件交错布置。两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500m；各接头中心至最近主节点的距离不宜大于纵距的1/3。6.4.4纵向水平杆搭设交圈。在封闭型脚手架的同一步中，纵向水平杆应四周交圈。6.5横向水平杆（小横杆）6.5.1与主节点关系：主节点处必须设置一根横向水平杆，用直角扣件固定在紧靠纵向水平杆上面的立杆上，且严禁拆除。6.5.2搭设位置：横向水平杆两端用直角扣件固定在纵向水平杆的上面。6.5.3靠墙一侧外伸长度：在双排脚手架中，横向水平杆靠墙一端的外伸长度不小于IOonIm,不大于15OmmO6.5.4横向水平杆在主节点处，杆端伸出扣件边缘不应小于100mm.6.6连墙杆1.1.1 6.1距主节点距离：连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mmO1.1.2 设置顺序：连墙杆应从底层第一步纵向水平杆处开始设置。当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。如脚手架施工操作层高出二步时，应采取临时措施，直到上一层连墙杆搭设完后方可根据情况拆除。1.1.3 设置数量：根据计算确定，详细见计算书。本工程连墙件设置数量见下表：连墙杆布置的最大间距应符合下表的规定脚手架高度竖向间距水平间距每根连墙杆覆盖面积(m2)一*(h)*(La)*X*(m2)注：h一步距，La一纵距6.6.4连墙杆与墙的连接方法用长35Cm钢管预埋在结构混凝土梁内，预埋长度为20OmlTb然后再用钢管和扣件与架体连接。或采用其他规范允许的埋设方式方法。6.7脚手板6.7.1本工程选用竹片(或木脚手板、竹笆、)作为脚手板。作业层的脚手板应铺满、铺稳，离开墙面W150mm06.7.2脚手板设置在三根横向水平杆上。6.7.3脚手板接头。脚手板的铺设可采用对接平铺或搭接铺设。对接铺设时，接头处必须设置两根横向水平杆，两杆间的距离才300mm,脚手板外伸长度130150mm；当采用搭接铺设时，接头必须支在横向水平杆上，搭接长度2200mm,底部的板伸出横向水平杆的长度2100mm。6.7.4在拐角、斜道平台口处的脚手板，与横向水平杆可靠连接，防止滑动。6.7.5脚手板垂直铺设间距。规范规定，自顶层作业层的脚手板向下每12m满铺,按地方要求本方案脚手板隔层满铺，要求从第一步架起，每隔2步满铺一层脚手板。6.8 、安全防护网外架外侧采用垂直密目式安全立网围护,安全网是用来防止人、物坠落或用来避免、减轻坠落或物击伤害的网具，分别由网体、边绳、系绳、筋绳相组成。规格型号为6m长X1.8m宽。并应经过建设部及劳动部通过签定的合格产品。安全网随外架搭设而张挂，用不小于18#的镀锌铁丝穿入网四周的绑扎孔，与上、下纵向水平杆绑扎牢固，两网拼接处应采用同样镀锌铁丝穿过网孔绑扎严密，不允许留缝或扎结不全，立网应绷紧。6.9 水平防护挑网：6.9.1本工程设置*道水平防护挑网，分别设在*层顶、*层顶和*层顶（即悬挑脚手架下部）；6.9.2水平防护挑网采用钢管外挑，下部设置斜杆，形成稳定的三角形；6.9.3转角处必须形成有效闭合；6.9.4外挑防护网共设两层，上面一层为密El网，主要用途为防止细小物品掉落；下面一层为水平网，主要防止大件杂物掉落；6.9.5水平防护网内垃圾应及时清理；6. 9.6冬期大雪暴雪天气应提前收起水平挑网，防止雪压造成挑网变形、塌落。七、悬挑脚手架的搭设7.1悬挑架的设计本工程计划采用*号工字钢（一般采用16号工字钢，或采用其他型号的工字钢，具体由计算确定）作挑架，*#楼外架从*层顶开始搭设悬挑式钢管脚手架至顶层，前*次的悬挑高度为：标准层高X悬挑层数二悬挑高度，本案假定2.9mX6=17.4m;末次悬挑高度为标准层高X末次悬挑层数+1.5m二末次悬挑高度，本案假定2.9X5+1.5=16m；通过计算，悬挑架采用16号工字钢制作悬挑架（本案假定，以下相关参数均为假定，各项目应按实际情况计算确定参数），将工字钢直接用20圆钢环固定在楼面上，普通悬挑主梁部位选用16号工字钢（按照JGJ130-20116.10.5规定），工字钢外挑I.1m,锚固端长L38m；转角采用外挑2.3m,锚固2.9m,阳台采用6m工字钢，外挑2.9m,锚固3.Im（锚固长度不够时，增加一道钢丝绳代入计算，以阳台外端梁开始悬挑，在靠近结构梁边缘处预埋U型环，U型环下垫木块，使悬挑工字钢的着力点在结构面上，一根钢丝绳卸荷在靠近阳台挑板30cm处，另一根钢丝绳斜拉卸荷在悬挑工字钢与外立杆交接点处，钢丝绳下垫木板减小钢丝绳与工字钢的直接摩擦力）。架体采用钢管扣件搭设，立杆柱距不大于150Omnb每步架体操作面铺设竹笆，外侧用22000目/dm2的密目网封闭，底层架体操作面与结构之间用多层板封闭，施工作业层与结构层之间设置隔离网。7. 2搭设架体的要求：7. 2.1外架立杆横向间距0.8m,步距L8m,纵距1.5m,内立杆距离外墙外边线0.2m。7. 2.2脚手架搭设流程为：A、落地架：铺1016#槽钢（或木板）一放置纵向扫地杆一横向扫地杆一逐根竖立立杆f随即与扫地杆扣紧f第一步纵向水平杆（与各杆件扣紧）一第一步横向水平杆一第二步纵向水平杆一第二步横向水平杆一加设临时斜撑杆（上端与第二步纵向水平杆扣紧，在装设两道连墙杆后方可拆除）第三步纵向水平杆、横向水平杆一连墙件一防护栏杆f剪刀撑f铺设竹笆一挂密目网一接立杆一加设剪刀撑。B、悬挑架：熟悉方案和图纸一放线以便确定悬挑杆件U型环定位预埋f悬挑杆件定位一杆件与U型环的固定（每个U型环用木楔三方稳牢，严禁焊接）一在结构层转角处设横向斜挑梁并设置纵向工字钢f在挑梁上放线焊接IOcm桩柱f排立杆一安装第一步纵向水平杆和横向水平杆一安装第二步纵向水平杆和横向水平杆一加设临时抛撑（上端与第二步纵向水平杆扣紧，在设置二道连墙杆后可拆除）一安装第三、四步纵向和横向水平杆一设置连墙杆f安装横向斜撑、增设卸荷钢丝绳一接立杆一加设剪刀撑一铺脚手板f安装护身栏杆一挂设安全网。外架四周从一步架起等距设置双道栏杆至顶层。7. 3悬挑方法及要求：7. 3.1U型环制作与设置：U型环采用620的钢筋加工制作，U型环内径宽度为120mm,高度为20Omm（见附图七）。U型环必须在钢筋底板筋下，U型环的两角加横向直筋，增加抗拉力。安装工字钢与U型环锚卡间隙处用木楔塞紧,再用铁钉固定。每个悬挑梁部位分别设置三道U型环，第一道U型环预埋在结构梁边，并用木楔加固在工字钢的两侧，防止工字钢侧偏；第三道U型环设置在工字钢的末端20cm,第二道U型环在第三道环的前30cm.第二、第三道环用木楔加固在工字钢的上侧与预埋卡环的间隙处,主要增加工字钢的抗压力.预埋时三环要设置在一直线上,便与工字钢穿行。7 .3.2作为安全储备，常规悬挑端用一根012.5的钢丝绳（钢丝绳采用6X19+1,公称抗拉强度1550Mpa,具体根据计算确定，本例采用012.5的钢丝绳，详见计算书）拉吊于上层楼面梁内进行斜拉，转角处、阳台处用两根012.5#钢丝绳进行斜拉，一根作为安全储备，一根作为卸荷计算。钢丝绳与工字钢接触点处加一块木板，并用布进行包裹,防止钢丝绳与工字钢的直接摩擦。楼面梁内预埋圆钢20的吊环，每个钢丝绳的绳头不少于3个卡扣卡紧，每个卡扣间隔15Cnb尾部卡扣离绳头预留15cm.卡盖朝主绳安装，并用葫芦收紧。8 .3.3在悬挑梁上搭设脚手架，外伸悬挑梁长度与固定梁长度之比应达到1:1.25（按照JGJI30-20116.10.5规定）左右,悬挑端头需离墙20Cm焊016的IoCm高钢筋做立杆固定点，再间隔80Omm焊第二个立杆固定点，以便搭设脚手架。7. 3.4建筑物与主结构主梁部位钢挑梁的接触点在悬挑时必须加设木垫使悬挑端高于内置端，以免在钢挑梁受力时向下弯曲导致外架荷载传递到悬挑建筑物上。转角部位横向挑梁尾部相交部位采用焊接加固，并在其上方设置纵向工字钢联梁与横向挑梁焊接接牢，用于固定悬挑架体的内外立杆。7. 3.5悬挑梁上的钢管固定方法：在悬挑钢梁上的钢管根据脚手架立杆布置的宽度在工字钢梁上口焊巾16钢筋柱IOcm高,立杆套上钢筋柱,搭设脚手架。7. 3.6悬挑层与建筑间的内封闭措施：在悬挑楼层与挑梁间的间隙必须用木板严实进行防护，不允许有漏洞，且用钉子加以固定，并且经常检查。7. 3.7悬挑采用16号工字钢作悬挑梁，悬挑工字钢后端用20圆钢固定在混凝土板上，工字钢穿过锚卡并用木楔塞牢。悬挑层底部用木板封实。7. 3.8在每根悬挑梁锚固端楼板内预埋三道圆钢20的钢筋锚卡，预埋锚卡处楼板必须是双层配筋，配筋量不小于双向08150,两道锚卡间距20Omm。此外为稳定挑梁的位置，在挑梁支点处（即楼板封口梁处）再预埋一根圆钢20的钢筋锚卡。7. 4立杆搭设：7. 4.1立杆落在悬挑工字钢上，安装立杆的部位必须焊上IoOmm长小16以上的钢筋，立杆套入钢管上，防止立杆滑移。7. 4.2转角处立杆放置在水平拉结工字钢凹槽内，水平拉结工字钢与悬挑工字钢必须进行可靠固定，可通过焊接的方法，防止工字钢滑移。7. 4.3立杆上的对接扣件交错布置。错开距离：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50cm。各接头中心至主节点的距离不宜大于步距的l307. 4.4立杆在平屋面时超过女儿墙或檐口高度超过100cm07. 4.5立杆搭设到分段处或顶步可采用搭接，收尾一样齐，搭接长度不小于100crn,内部搭接用3个旋转扣件等距离设置，扣件端部盖板与钢管末端保留10cm；其余部位立杆一律必须采用对接。落地架与悬挑架纵横向扫地杆的设置。7.5纵横向扫地杆脚手架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差应不大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。架子在挑梁平面处必须加设通长扫地杆，以增强挑梁平面的整体性和抗扭转刚度。同时在挑梁平面处应间隔一定距离设置水平剪刀撑，以保证挑梁端部的水平侧向位移。7.6纵向水平杆7.6.1纵向水平杆的构造要求：纵向水平杆在立杆内侧，其长度不小于3跨；纵向水平杆接长采用对接扣件连接，也可采用搭接;对接、搭接应符合下列规定：（1）纵向水平杆的对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l30（2）水平杆到转角处可用搭接，搭接长度不应小于1m,外伸部位一样长，内部搭接用3个旋转扣件等距离设置，扣件端部盖板与钢管末端保留100mm07.7横向水平杆的构造要求：每个主接点处都必须设置一根横向水平杆，用直角扣件与立杆扣接并严禁拆除。7.8连墙件的设置：本工程脚手架与建筑物采用刚性连接方式，采用逐层*跨（或*步*跨，具体应按计算确定，本例采用逐层3跨）进行设置。连墙件具体做法（见附图八）：用长50Omm钢管预埋在结构混凝土梁内，预埋长度为25Omnb然后再用钢管和扣件与架体连接（或采取其他规范允许的做法）；连墙件布置应靠近主节点设置，偏离主节点的距离不大于30Omm,且外架应采用刚性连墙件与建筑物连结。脚手架必须配合施工进度搭设，每搭设一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度,确保连墙件拉接的可靠性,；连墙件设置全部采用钢管拉结。在规定距离如不存在预埋钢管，则采用钢管夹持墙体作为拉结固定点的办法，使钢管拉结的控制范围在规范规定的范围内。连墙件中的连墙杆宜水平布置且与墙体垂直，连墙杆与架体连接可稍下斜，绝对不允许上翘。7.9剪刀撑设置：7.9.1本例外墙脚手架设置连续剪刀撑或横向支撑,见附图四（对于高度不超过24m的外墙脚手架可设置非连续剪刀撑，见附图五）。7.9.2脚手架按规范规定设置连续剪刀撑，每道剪刀撑跨越立柱的根数为46根之间。每道剪刀撑宽度不小于4跨，且不小于6m,其斜杆与大横杆水平面的倾角宜在45°60°之间。由于建筑平面形状不同，脚手架一个立面总计大于3m小于6m的单独设置交叉剪刀撑，立面距离小于3m的设置之字型斜撑。7.9.3架中每隔6跨设置一道横向支撑，支撑斜杆在12步内由底至上成之字型连续布置。7.9.4剪刀撑钢管的搭接长度不得小于100Cm,且每一个搭接处使用的旋转扣件不得小于3个。7.10竹笆片的铺设：竹笆片按照隔步满铺，其纵向水平杆应用直角扣件固定在横向水平杆上，并应等间距设置，竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，相交处挤严，四个角应用18#的镀锌铁丝绑扎在纵向水平杆上。7.11、防护棚7.11.1因施工需要，搭设防护棚应进行双层防护。防护棚高4m,长度为IOln（长度要求=3m）,宽度为6m,两侧加剪刀撑，正面与背面加设八字撑，保持纵横向稳定；防护棚的平面也设置八字撑，保持平面稳定。每隔0.3m设一根横向填芯杆；底下一层防护棚高2.5m,二层防护棚高度在一层高度0.6m处，每隔0.3m设一根横向填芯杆。7.11.2防护棚底下两侧用密目网作围护，上面四周用竹笆围挡，第一层用木板铺设，第二层用竹笆铺设，以防坠物。7.11.3防护棚上设“安全通道”字样及相关警示标志，见附图九八、脚手架的受力计算（要求采用建书计算软件或PKPM计算软件进行检算（略）九、防电、避雷措施：9.1防电措施：防电措施钢脚手架在架设和使用期间，要严防与带电体接触。钢脚手架需要穿过或靠近380V以内的电力线路，距离在2m以内时，应采取可靠的绝缘措施。对电线和钢脚手架等进行包扎隔绝。钢脚手架采取接地处理。在钢脚手架上施工的电焊机和混凝土振动器等，要放在干燥木板上。操作者要戴绝缘手套，经过钢脚手架的电线要严格检查并采取安全措施。在建筑设计中，随着施工现场临时用电按照规范要求设置独立TN-S三相五线接零保护系统，实行“三级配电、二级漏电保护”和“一机、一闸，一漏、一箱”,开关箱中漏电保护器的额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.Is；9.2避雷措施：外脚手架立杆基础外侧应挖排水沟，以防雨水浸泡地基。钢管架设置避雷针，分置于主楼外架四角和中部立杆之上，并连通大横杆，形成霹雷网络，并检测接地电阻不大于30欧姆。设置避雷针，采用直径30mm,壁厚3mm的镀锌钢管。各种防雷接地线和引下线都在同步施工，建筑物的竖向钢筋就是防雷接地的引下线，所以要在架体上东南西北四面设置一至两个点，大的建筑物每隔30In部位增加一个防雷点，用直径大于12MM的圆钢把架体与建筑物主体结构的竖向钢筋焊接起来（焊接长度大于接地直径的6倍）。是架体良好的接地，使冲击电阻值不大于30欧姆，从而达到防雷的目的，或与建筑物上的避雷带连接防雷电。在施工期间遇有雷雨时，脚手架上的操作人员需离开脚手架。接地极：采用直径为25mm的圆钢。按照脚手架每40m设置一根。接地线：采用截面为16mm2铜导线。接地线的连接保证接触可靠。在脚手架底部立杆钢管连接避雷导线，引入地下并深埋。接地电阻不超过4Q。十、临边与洞口的防护：防护栏杆必须自下而上用安全网封闭，栏杆的下边必须设置严格。当临边的外侧在临边街道时，除防护栏外，敞口立面必须满挂安全网或搭设防护棚作全封闭处理。接料平台两侧的栏杆，必须自上而下张挂安全网，或满铺竹笆。洞口应根据具体情况采取相应的防护栏杆、加盖件、张挂安全网等措施。小于0.8mX0.8m用木板封闭，大于0.8mX0.8m用钢管搭设，间距为0.2m,用木板、竹笆或平网封闭，同时张贴安全警示标志，除设置防护措施与安全标志外，夜间施工应设置警示灯，特别是对安全事故比较易发生的洞口进行防护，主要与电梯井、通风井、管道口、门窗洞口、烟道井等等要做到防护，同时还要检查洞口的防护措施确保施工安全。板与墙洞口立面门或平面板均应刷黄黑相间的警示色，并张贴安全警示标志；施工通道附近的各类洞口与坑、槽等处，除设置防护措施与安全标志外，夜间应设置警示灯。楼板、屋面和平台等平面上短边尺寸大于25mm但小于25Omm的孔口，必须用坚实的盖板覆盖，盖板须能保持四周搁置均衡，并有固定其位置的措施；楼板面等处边长大于250mm的洞口应用贯穿于混凝土板内的直径不大于6mm的钢筋（或楼板分布筋）形成防护网，网格间距不得大于20Omnb并在其上方满铺竹笆或脚手板；边长在150Omm以上的洞口，四周还必须设防护栏杆并用密目网封挡。垃圾井道、管道井等，在砌筑或安装前应严格按照预留洞口作防护，施工时需要切断钢筋防护时，应加设明显标志。墙面等处的竖向洞口，凡是落地的洞口应加装开关式、工具式或固定式的安全门，门崩网格的横向间距不大于15Omnb也可采用防护栏杆，下设挡脚板。下边沿至楼板或底面低于80Omm的窗台等竖向洞口，如侧边落差大于2m时，应加设1.2m高的临时固定栏杆或其他措施防止意外坠落。十一、电梯井防护：电梯井口宜在每层用贯穿于混凝土板内的直径不小于6mm的钢筋（或楼板分布筋）形成防护网，网格间距不得大于20Omnb并在其上方满铺竹笆或脚手板。电梯口需设置防护栏杆或固定栅门，防护栏杆或固定栅门应做到定型化、工具化、其高度在L5m至1.8m范围内。安装、拆卸电梯井内钢筋网片时，作业人员应按规定佩带安全带。对楼层和屋面短尺寸大于1.5m的孔洞，孔洞周边应设置符合要求的防护栏杆，底部应加设钢筋网片。在电梯井处要设置符合国家标准的安全警示标志；安全警示标志要醒目、明显，夜间应设置红灯警示。电梯井口防护栏杆和门栅应以黄黑相间的条纹标示，并按照建筑施工高处作业安全技术规范和中铁四局建筑公司安全文明标准化文件中要求的有关标准进行制作。十二、外架开口处的处理措施：在垂直运输使用人货电梯，其卸料平台和脚手架之间要断开，设置开口架，为了保证脚手架开口处外架牢固和稳定，采取措施如下：1、脚手架开口处的两端必须连续设置连墙件，相互垂直间距应为建筑物层高且不得大于4mO2、脚手架开口端必须由底至顶连续设置“之”字斜撑予以加固。3、脚手架与料台之间间隙不得大于25Omnb如大于25Omnb应与其增加填芯杆和栏杆，并用竹笆安全网封闭以确保安全。十三、外架防火措施：13.1施工现场义务消防组织13.1.1消防管理组织：成立以单位工程施工负责人为组长，以安全负责人E为副组长的消防管理小组，其它成员5人。13.1.2职责与任务定期分析施工人员的思想状况，做到心中有数。经常检查消防器材，以保证消防的可靠性。经常检查现场的消防规定执行情况，发现问题及时纠正。定期对职工进行消防教育，提高思想认识，一旦发生灾害事故，做到召之即来团结奋斗。13.1.3义务消防队成立以单位工程施工负责人为义务消防队队长，以安全负责人为副队长，队员为18人的义务消防队。义务消防队应定期进行教育训练，熟悉掌握防火、灭火知识和消防器材的使用方法，做到能防火检查和扑救火灾。13.2防火教育13.2.1现场要有明显的防火宣传标志，每月对职工进行一次防火教育，定期组织防火检查，建立防火工作档案。13.2.2电工、焊工从事电气设备安装和电、气焊切割作业，要有操作证和用火证。动火前，要清除附近易燃物，配备看火人员和灭火用具。用火证当日有效。动火地点变换，要重新办理用火证手续。13.2.3使用电气设备和易燃、易爆物品，必须严格防火措施，指定防火负责人，配备灭火器材，确保施工安全。13.2.4因施工需要搭设临时建筑，应符合防盗、防火要求，不得使用易燃才材料。城区内的工地一般不准支搭木板房。必须支搭时，需经消防监督机关批准。13.2.5施工材料的存放、保管，应符合防火安全要求，库房应用非燃材料支搭。易燃易爆物品，应专库储存，分类单独存放，保持通风、用火符合规定。不准在工程内、库房内调配油漆、稀料。13.2.6工程内不准作为仓库使用，不准存放易燃、可燃材料，因施工需要进入工程内的可燃材料,要根据工程计划限量进入并应采取可靠的防火措施。工程内不准住人。特殊情况需要住人的，要报经上级机关批准并与建设单位签订协议，明确管理责任。13.2.7施工现场严禁吸烟。必要时，设有防火措施的吸烟室。13.2.8施工现场和生活区，未经保卫部门批准不得使用电热器具。13. 2.9氧气瓶、乙焕瓶（罐）工作距离不小于5m,两瓶同时明火作业间距不小于IOm0禁止在工程内使用液化石油气“钢瓶”，乙焕发生器作业。14. 2.10在施工程要坚持防火安全交底制度。特别在进行电气焊、油漆粉刷或从事防火等危险作业时，要有具体防火要求。15. 2.11冬施保温材料的存放与使用，必须采取防火措施。凡经有关部门确定的重点工程和高层建筑，不得采用可燃保温材料。16. 3用火审批17. 3.1审批程序电工、焊工从事电气设备安装和电、气焊切割作业，要有操作证和用火证。动火前，要清除附近易燃物，配备看火人员和灭火用具。用火证当日有效。动火地点变换，要重新办理用火证手续。凡是进行电、气焊作业的，必须先填用火申请表，工长签字后，方可生效，否则不准进行作业。18. 3.2审批内容用火审批证明中必须注明施工单位、工程名称、用途、用火部位、看火人和灭火器材等内容。13.4消防设备：施工工地用火时需要在建高层建筑随层消防水源管道（立管为2寸）及加压泵设置情况；检查高层各个楼层留有消防水源接口及手提式灭火器配备情况下消防水源要50mm-6Omm以上镀锌管连接，消防接口不得超过三层，施工单位要严禁超层数接口，在每一层上需要配备消防储水桶，否则出现安全事故由施工单位自行负责。十四、脚手架验收19. 1、脚手架搭设完成后，先由班组自验和项目部验收合格后再提请公司和地方主管部门进行验收，对验收中出现的一些问题立即进行整改，当验收合格且各方负责人签字认可后方可进行投入使用。19.2、 脚手架每搭设至Iom高度即进行过程检查和一搭设段完成后即进行验收。19.3、 过程检查主要是：杆件的设置和连接、连墙件、支撑、门洞桁架等的构造是否符合要求；安全防护措施是否到位；立杆是否有悬空；扣件螺丝是否松动；立杆的沉降与垂直度偏差是否符合规范要求；是否超载等。19.4、 脚手架要保证横平竖直，且搭接处交替错开。立杆间距、步距、纵距、横距等均要符合规范要求。架子与建筑物连接牢固，保持架子整体稳定、安全、适用、美观。14.5在架子的使用过程中，要做好日常的维护、保养工作，派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。14.6外观质量：安全网颜色应当一致，每一立面安全网的颜色不得出现过大色差,安全网挂设必须紧凑，表面绷紧。脚手架钢管颜色一致。十五、脚手架的搭拆和使用管理15.1 脚手架的技术管理脚手架方案经相关方审批后，在实施前要向有关人员进行交底，参加人员应包括该项工程施工的有关管理人员和作业班长，不仅施工员要参加，材料员、安全员等都要参加,使用脚手架的施工人员也要参加。交底的目的是使上述人员了解脚手架的设计意图，脚手架的搭设和拆除中的安全措施，使用脚手架的安全要求，以确保使用和搭设符合安全和设计意图。15.2 脚手架的安全管理15.2.1 搭设后的验收，由公司安质部组织验收，现场专职安全员、搭设班组长、使用班组长参加，验收合格后方可使用，验收合格的脚手架应挂牌。15.2.2 使用中的例行保养和日常检查，可由使用者与专职人员结合进行。15.2.3 定期全面检查，对于查出的问题要限期改正，改正要经验收合格后方可再次使用。15.2.4 在大风、雨、雪后和暂停使用后重新使用的脚手架，都要全面检查，只有合格的脚手架才能投入使用。15.3 、脚手架上堆荷管理高层建筑施工脚手架上堆荷严禁超载，即使一时的超载也不允许，支模、外挑接料平台、向室内卸荷的溜槽等不允许支承在脚手架上或与其联系。禁止振动设备与脚手架联系,禁止将其它设备的缆风绳固定于脚手架上,也禁止将垂直运输设备置于脚手架上,禁止混凝土输送泵管与外架相连接。结构施工用时脚手架的荷载控制，操作架上严禁集中堆放不必要的施工材料或重大荷载。结构施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过二层，每层作业荷载不得大于3KNm2015.4 、对脚手架施工人员的管理参加搭设脚手架的施工人员必须经考试合格后持证上岗，另外参加搭设和拆除脚手架的施工人员事先要进行体检，对不适合高处作业的人员不得安排从事搭设脚手架。对从事脚手架作业的人员要经常进行安全教育，在施工前要进行安全技术交底。十六、脚手架拆除方案16.1拆除基本规定根据现场的实际情况拆除后材料以人工传递到楼面再提供垂直运输工具输送到地面。拆除顺序应自上而下，按后搭设的先拆，先搭设的后拆，一步一清原则，依次进行,不得上下同时拆除作业，严禁用踏步式、分段、分立面拆除法。若确因装饰等特殊情况需保留某立面脚手架时，应该在立面脚手架开口两端随着其它立面脚手架拆除进度（不超过二步架）及时设置与建筑物可靠连接预以加固。严禁将拆除材料直接由高处向下抛运。16.2脚手架拆除前的施工准备16.2.1项目部要召开各班组和专业分包队伍会议，按专项脚手架拆除方案进行指定通道口和警戒线外行走作业，甲方（项目部）必须派专人监护，现场作业人员必须按指定线路行走。16.2.2拆除外架前，应划分作业区，周围设置警戒线，醒目标牌。拆架过程中乙方（专业分包方）必须派专人在施工现场负责施工进度和拆除程序，甲方派两人以上在主通道口，周围的警戒线外督护违章人员的行为和教育，并与乙方协调拆除过程中的问题。16.2.3在外架的四周按外架搭设高度坠落半径二倍设置警戒区，并将警戒区内的障碍物，建筑材料等运出作业区。16.2.4乙方在拆除脚手架前，甲方需清除存留在脚手架上的建筑材料、垃圾等，清理干净后才能拆除外架。施工单位应派专人在现场进行监督，严禁交叉作业。16.2.5甲方在拆除前要对拆架班组进行现场安全技术交底，对隐藏工程等做详细文字交底和现场讲述，并做好有效的防护措施。16.2.6外架在拆除时，外墙装饰工程应随层检查、瓦工班随层修补墙体。16.2.7拆除前，首先要对外架拆除专项施工方案向职工交底，严格按施工方案作业，服从统一指挥，协调一致，有组织、有纪律的按排施工进度及完成任务，要特别注意现场用电线路（明、暗线）严禁杆件接触电路或电器设备。16.3拆除程序拆除作业应按确定的程序进行拆除,即：安全网一挡脚板及脚手板一防护栏杆一剪刀撑f斜撑杆f小横杆f大横杆f立杆f连墙杆在拆架之前必须先查看连墙件是否被拆毁，如有拆毁的必须加固。使脚手架保持稳定。方可拆除脚手架。料台和吊栏不可先拆除，应和脚手架同步拆除，以方便扣
