新建厂房施工组织设计.docx

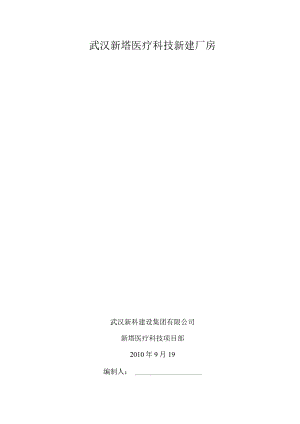

武汉新塔医疗科技新建厂房武汉新科建设集团有限公司新塔医疗科技项目部2010年9月19编制人：审核人：第一章编制依据一、施工合同二、设计施工图三、法律法规及技术文件主要法规类别名称国家中华人民共和国建筑法建设工程质量管理条例行业建设工程施工现场管理规定四、主要规程、规范类别名称编号家混凝土结构工程施工质量验收规范GB502042002工程测量规范GB500261993建筑地基基础工程施工质量验收规范GB502022002建筑装饰装修工程质量验收规范GB502102001民用建筑工程室内环境污染控制规范GB503252001建设工程项目管理规范GB503262001工程建设标准强制性条文（房屋建筑部分）2002版砌体工程施工质量验收规范GB502032002建筑给水排水及采暖工程施工质量验收规范GB502422002火灾自动报警系统施工及验收规范GB501661992建筑电气工程施工质量验收规范GB503032002建设工程施工现场供用电安全规范GB501041993物料提升机安全规程GB51441985行业建筑变形测量规程JGJ/T81997高层建筑混凝土结构技术规程JGJ32002钢筋机械连接通用技术规程JGJ1072003混凝土泵送技术规程JGJ/T101995建筑施工高处作业安全技术规范JGJ801991施工现场临时用电安全技术规范JGJ46-1988五、主要图集类别名称编号国家混凝土结构施工图整体表示方法制图规则和构造详图03G1011地区中南地区建筑设计标准图集03ZG003地区中南地区通用建筑设计建筑构配件图集六、主要标准类别名称编号国建筑工程施工质量验收统一标准GB503002001混凝土质量控制标准GB501641992家混凝土强度检验评定标准GBJ1071987建筑施工场界噪音限值GB125231990行业建筑施工安全检查标准JGJ591999七、其他序号名称1GB/T90012000(idtIS09001:2000)质量管理体系要求和公司质量管理手册、质量管理程序文件2GB/T140011996(idtIS09001:4001)环境管理体系规范及使用指南和公司环境管理手册、环境管理程序文件3GB/T28200COHSAS18001:1999职业健康安全管理体系规范和公司职业健康安全管理手册、职业健康安全管理程序文件4新塔医疗科技新建厂房岩土工程勘查报告5建设部建字200022号房屋建筑工程和市政基础设施工程实行见证取样和送检的规定6建筑结构合格工程质量评定标准、建筑合格工程质量评定标准武汉新科建设集团有限公司清水混凝土结构施工规范7武汉新科建设集团有限公司企业工法第二章概况工程概况工程名称武汉新塔医疗科技新建厂房工程地理位置汉阳黄金口建设单位武汉新塔医疗科技有限公司设计单位武汉正华建筑设计有限公司勘查单位武汉丰达地质工程有限公司监理单位武汉南亚建设监理有限公司监督单位武汉市汉阳区建筑管理站总承包单位武汉新科建设集团有限公司投资性质自筹合同质量目标合格合同性质中标价加增减概算合同工期180天二、建筑设计概况总建筑面积20550.OOm2檐口高度15.6m20.Om建筑物总高度20.Om设计室内地坪相当于黄海高层21.9m层数3F4F功能1、2#为生产厂房，3#为后勤中心。建筑防水设计±0.00以下电梯井部位P6抗渗混凝土结构自防水。屋面上人和不上人屋面均采用两层三厚SBS改性沥青卷材。食堂、卫生间1.5厚聚氨酯防水涂料。周边墙脚处除门洞外设150高同墙宽C20素混凝土防水带。建筑防火设计设防火分区，防火分区间采用防火门。内装修本工程主体工程按照混凝土标准施工，除填充墙外均不摸灰，摸灰等级为高级摸灰，采用水泥混合砂浆；生产车间、后勤中心墙面及天棚刮双飞粉腻子两道。梯井内侧面刷灰色调和漆两道。楼梯间及分户门墙面及天棚刷白色乳胶漆两道。户内楼地面，本工程楼地面拟做成混凝土地面，一次成活；楼梯间及公共部分地面采用地破地面。外装修后勤中心临路部分采用玻璃幕墙，其余部分外墙面采用高级涂料；三、结构设计概况表地下部分土质情况选择(3-2)层粉砂层为桩端持层。垫层厚度：100。基础承台基础，80090Omm基础梁250宽，高450、500、550、600、650等。内墙、外墙250厚。柱方柱450X450地上部分柱方柱450X450梁框架梁300X700、250X700、250×500;井字梁250X600;连系梁250X450。板厚100、110、120o钢筋保护层环境类别墙或板梁柱一152530二a253030备注本工程基础中纵向钢筋的保护层40,防水混凝土的迎水面的保护层为50。钢筋的最小锚固T£度抗震等级土强度等级钢筋的种类及规而、ClOC25C20一级HRB235d2541d31d29dd>2545d34d31d二级HRB335d2539d34d27dd>2542d37d30d钢筋的连最小搭接长度详细见03ZGO03钢筋最小搭接长度表本工程梁、板、柱墙混凝土强度等级垫层承台基础梁1-4层梁、柱构造柱、圈梁柱、墙ClOC25C25C25C20本工程士0.00以下MUlo灰砂砖，M7.5水泥砂浆砌筑；±0.00以上外墙250厚，内墙200厚，卫生间和管道井等处隔墙125厚。采用加气混凝土砌块，M5混合砂浆砌筑。四、专业设计系统设计要求及系统做法电气昭/、明除一层电梯井强电井进主电源箱下口为明装外，其余为UPVe暗敷，混凝土墙内开关、插座管路，无吊顶处管路的敷设以及电源进户保护管。采用焊接钢管穿铜芯塑料绝缘线（应急系统穿阻燃线）。避雷本建筑接二类防雷等级设计，采用TN-C-S接地方式将设备保护接地、防雷接地、各种金属管道的等电位接地，弱电系统的工作接地共用接地装置，二频接在电阻不大于1Qo明装避雷带及人工接地体引下线利用柱内主筋连接镀锌扁钢（40X4、25X4）镀锌圆钢。供配电电源一路自室外采用YJV22型电缆直埋引入一层总配电箱作为本楼主源。另由小区配电房备用电源一、二级负荷作应急电源，采用YJV22型电缆直埋引入一层配电箱，本楼采用TNY-S线供电。排水系统上水1-4层生活用水由低压生活变频泵加压供给，采用PP-R管热溶连接。下水室内排水系统为污水系统，地上部分直接（14层）排出室外，地下部分区设集水坑汇集地下污水，然后用潜水泵提升排出室外，潜水泵由集水坑水位自动控制；粪便污水经室外化粪池处理后，排入市政管道。空调冷凝水排至室外雨水就近连接，不能连接时单独走一趟。消防系统楼消防系统由消火栓系统，自动喷淋系统及气体灭火系统组成。消火栓水源为3#楼层顶的消防水箱18r113供，十分钟后消防用水由设在地下室的消防泵加压供给，加压消防管网在小区内形成环状。系统上、下成环，除水箱间，变配电间外，其他各层均设有消火栓保护。室外有两套消防水泵接合器，供消防车辆系统供水。自动喷淋水灭火系统水源为小区建立集中式，自动喷淋用水量考虑的28L/S,前十分钟喷淋用水由设在3#楼层顶的消防水箱（18m3）和设在一层的增压设备共同供给，层有增压泵2台，一套湿式报警阀和（重磷酸钱盐干粉灭火器）15个，室外设有2套水泵接合器，供消防车向系统供水。空调排水空调冷凝水排至室外雨水就近连接，不能连接时单独走一趟。采用UPVC管。雨水采用内排水系统排至室外通信网络通信系统、卫星数字电视及有线电视系统、公共广播与紧急广播系统等。其中通信系统又包括电话交换系统、会议电视系统及网设备。电梯本工程设2部电梯，为货物电梯，由专业厂家安装。第三章、施工组织部署一、施工组织管理1、项目部组织管理机构2、部门岗位职责：项目经理对公司负责，其余人员对项目经理负责，经理部下设六个部室，各部室职能如下:1）工程部：负责制定落实生产计划，完成工程量的统计，组织实施现场各阶段的平面布置、生产计划、文明施工及劳动力、工程质量等各种施工因素的日常管理。由部长、施工员统计员、以及电工管理员、机械管理员等组成，对生产负责人负责。2）技术部：负责编制和贯彻施工组织设计、施工方案，进行技术交底，组织技术培训I，办理工程变更洽商、汇集整理工程技术资料，组织物资检验和施工试验，检查监督工程质量，调整工序矛盾，并及时解决施工中出现的一切技术问题。由部长、技术员、资料员、试验员、测量员、计量员等组成对技术负责人负责。3）质量部：负责施工质量程序的管理工作，监督检查工程施工质量，编制、收集、整理工程施工质量记录的施工资料。由部长和质量员组成对技术负责人负责。4）物质部：负责工程物资和施工机具购置、搬运、贮存，编制并实施物质使用计划，监督控制现场各种物资使用情况，维修保养施工机具等。由部长、计划员、采购员、保管员、会计员组成对项目经理负责。5）安全部：负责安全防护、消防保卫、环保环卫等工作。由部长、安全员、管理员组成对生产负责人负责。6）财经部：负责编制工程报价、决算、工程款回收、日常财务管理、工程成本核算、资金管理、合同管理等工作。由部长、预算员、会计员、出纳员组成，对项目经理负责。二、施工目标及主要工程经济技术指标1、工期目标工期控制以1*、2*生产厂房的工期控制为主工期，180天内全面完成。2、工程质量目标总目标：合格工程质量指标：主体混凝土工程达到清水混凝土标准。分部、分项工程合格率90%以上。其中：±0.00以下工程、主体工程、装饰工程合格率95%以上。分项工程一次验收合格率95%以上。钢筋焊接合格率100%。混凝土强度评定合格率达到100%。3、施工安全安全目标：争创安全无事故工程安全指标：人员死亡事故：0人员重伤事故：0轻伤事故频率：4%重大设备事故：0重大火灾事故：04、文明施工确保“市级文明工地”。三材节约指标：钢材4%、水泥5%、木材6%成本平均降低率：5%1、现场大门的布置现场的主要出入口设置在施工现场的西南角新建道路口，进入施工现场的车辆将从这里出入，同时北边道路也设置一个大门，部分材料由此进入现场。2、现场临建设置根据设计单位提供的总平面图及对现场的实际情况观察，在施工现场的西南角新建道路口、北边道路处均设置门卫房，部分仓库设置于场地临近的空地上；办公区由甲方统一安排，生产区设置在场地的空地上。职工宿舍在现场之外考虑。3、现场堆场基础施工阶段，基坑周围场地狭小，钢筋加工统一布置，大部分的钢管料堆放在空地处，但必须距基坑边缘在2m以外。4、施工机械根据平面布局特点，从基础施工开始在1*楼和2*各布置一台物料提升机。5、混凝土搅拌站采用商品混凝土。6、临设安排临建搭设分生产区、生活区及办公区三个区域，各区域的计划临设用房计划如下表：临设用房计划表办公室36X5.4X6轻钢夹芯板活动房会议室3.6X54X2轻钢夹芯板活动房食堂6.6X18.6轻钢夹芯板活动房宿舍3.6X5.4X32轻钢夹芯板活动房门卫3×3轻钢夹芯板活动房材料库66X5.4轻钢夹芯板活动房机修房6.6X5.4轻钢夹芯板活动房配电室3.3X3.6轻钢夹芯板活动房厕所9.5X5.4单层砖混浴室3.6X5.4单层砖混标养室3.3X5.4单层砖混木工棚6X8钢管彩瓦棚四、施工顺序及验收安排：1、结构施工本着先地下、后地上的原则施工，结构施工施工分三步进行，分别是：基础结构验收为第一次；主体结构为第二次；2、每次结构验收合格后方可插入二次结构、粗装修、及专业管线安装等施工。五、劳动力组织部署：劳动力部署原则上使用公司正式职工，按施工专业班组安排，根据综合进度安排用工。作业班组的选择根据分部分项进度计划考虑确定，对上岗工人进行职业技能培训合格后方可上岗，并对上岗工人提前三天进行上岗前三级教育。提前半个月根据进度计划及劳动力资源计划做劳动力的组织调配工作。劳动力计划表主体结构期间劳动力计划表备注序号工种计划人数各工种进场时间及具体数量根据工程量大小及施工进度情况具体安排进场。1力工502钢筋工253木工804混凝土工305架子工106吊车司机27吊车指挥（信号工）28瓦工309电气焊工210电工211安装工3装饰装修施工劳动力计划表12抹灰工4013油漆工514木工2015防水工1016电工1六、安全部署现场设专职安全员一名，并以项目负责人为组长，项目专职安全员为副组长组成安全施工监察小组，每星期日上午8:00以前召开施工安全碰头会，及时解决施工中出现的安全问题，随时跟踪检查和监督施工中出现的安全隐患，杜绝安全事故。七，材料投入计划序号名称单位数量型号进场时间1竹胶板Hl230002.44X1.22008年9月20日2木方m350X1002008年9月20日3钢管吨400482008年9月15日4扣件个10000482008年9月15日5铁丝公斤10012*2008年9月20日6钉子公斤1002008年9月20日7对拉螺栓套5002008年9月20日8U型支托个600060cm2008年9月20日9竹架板块10002008年9月20日10白色安全网张5002008年9月20日11密目网张4002008年9月20日12铁锹把202008年9月8日13洋镐把52008年9月8日14撬棍根202008年9月20日15饕子根502008年9月20日16手锤把28磅2008年9月10日17扎丝公斤80022*2008年9月14日18断线钳把12008年9月15日19扫帚把1002008年9月10日20红油漆盒21公斤2008年9月8日21毛笔支102008年9月8日22红蓝铅打102008年9月8日23粉笔箱1广告色2008年9月15日24扎丝刀把12008年9月15日25安全帽顶20红色2008年9月10日26墨斗个102008年9月10日27墨汁箱12008年9月10日28大钢尺把150m2008年9月8日29小白线公斤52008年9月10日30黄油漆盒21公斤2008年9月10日31小手锤把102008年9月10日七、主要施工机械计划投入根据该工程的工程量及施工计划，全工地所使用的机械动力设备，施工总进度以计划中施工高峰阶段的机械设备数量考虑。主要施工机械计划投入表序号名称单位数量规格及型号功率（kw）1物料提升机台1SSE100A403碎振捣器Za12X-50/251.5X44平板振动器Za2BLll1.5X25潜水泵台3QY-25.55X36污水泵台17.57高压水泵台2IS125-100-25017X28电焊机1BX1-50-740X49电锯台1MJ5007.5W电刨17.511压刨台17.512蛙式打夯机台1H-4002.813立式冲击夯台12.814电动弯管器台13II砂轮切割机Za20.5X217镐灯台41.5X418室内照明碘鸨灯202019混凝土布料机台211X222混凝土输送泵台1HBT-6023钢筋切割机台2CQ-5025磴搅拌机台2JS50026砂浆搅拌机台2JZ50027电渣压力焊机台6LD228砂轮切割机台629空压机台230电动套丝机台1DZ25-15031电动试压泵台132手动试压泵台133打磨机台15第四章施工准备一、技术准备1 .熟悉和审查施工图纸，施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的方针；搞好图纸自审、会审工作，作好图纸会审纪录，签证盖章齐全。2 .准备和本工程有关的规程、规范、图集和有关法规（详见编制依据）。3 .工程技术人员认真了解工程周围地下管线网及周围的环境情况，明确其具体位置和高深度。4 .测量人员应根据建设单位所提供的水准点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。5 .器具配置：试验器具的配置家下表：序号实验器具名称规格型号单位数量备注1混凝土抗压试模150×150×150mm组5工程开工立即组织进场砂浆试模70.7×70.7×70.7mm组3混凝土抗渗试模组22混凝土振动台Im213坍落度桶100×200×300套14温湿度自控仪SWMSZ台15天平HC-TP12A-2002kg台16祛码M2l-1000g套17游标卡尺015OmIn套18案称IOkg台19磅秤TGT-100O台110环刀200cm套511计算机联想台112绝缘电阻表ZC-7台113接地电阻表ZC-8台111回弹仪ZC3-A套1测量器具配置见下表:序号测量器具名称型号规格单位数量备注1电子经纬仪DJD2台12自动安平水准仪DZS3-1台1工程3激光垂准仪DZJ3台1开工50m把2即组4钢卷尺7.5m把5织进5.Om把20场5水准标尺5m根16 .技术工作计划：.组织技术专题会，确定本工程在材料、设备、机械、工程分部分项施工方案，及关键部位、关键工序的施工措施等方面的重大问题和原则，为编制施工组织设计和施工管理确定纲领性方针。施工组织设计编制操作性强，技术交底清楚。施工组织设计及施工方案编制计划详见下表：序号施组、方案名称序号施组、方案名称1施工组织设计12脚手架施工方案2项目质量控制方案13施工资料方案3钢筋工程方案14建筑装饰装修工程施工方案4模板工程施工方案15建筑安装工程施工方案5混凝土工程施工方案16冬期施工方案6土方工程施工方案17雨期施工方案7临时用水施工方案18现场消防防卫方案8临时用电施工方案19现场文明施工方案9塔吊安装方案20环境保护方案10施工测量方案21成品保护方案11施工试验方案施工试验工作计划：主要项目试验项目计划表序'号主要试验项目试验计划总次数见证取样次数取样部位1混凝土试块不少于20次18次基础承台及梁、框架柱、二层梁板、二层柱、楼梯、三层梁板、三层柱、楼梯四层梁板、四层柱、楼梯、屋面板2钢筋原材5次3次基础承台及梁、框架柱、一层梁板、屋面板3钢筋连接电渣压力焊4次4次一层墙、三层墙、闪光对焊2次2次一层梁板、二层楼梯、4防水材料1次1次屋面、厨房卫生间。样板工序、样板间计划：钢筋加工应先做样样板，验收合格后方可大批量加工；钢筋绑孔及模板支设设订样板墙及样板段，内装修设定样板间，具体见下表：序号样板工序及样板问位置1钢筋绑扎1#楼基础钢筋、1#楼一层、1#楼一层梁板。2模板支立1#楼一层、1#楼一层梁板。3混凝土浇筑1#楼一层、1#楼一层梁板。4防水层施工1#楼四层屋面5内装修1#楼二层7掌握该工程的建筑和结构的特点，积极采用国家建设部推广应用的“三新”技术，严格执行集团科技示范工程的标准，并达到降低工程成本的目的，具体应用情况见下表：科技推广应用计划表序号项目名称应用部位1磨细粉煤灰应用技术混凝土2大体积混凝土施工技术基础承台3泵送混凝土施工技术基础及主体结构4冷轧带肋钢筋应用技术主体结构楼板5电渣压力焊技术剪力墙竖向钢筋连接6闪光对焊技术梁钢筋连接7全钢定型大模板主体结构墙体8弹性体SBS改性沥青防水卷应用屋面9非焦油类聚氨酯防水涂料的应用厨房、卫生间10计算机应用技术施工管理全过程11预拌混凝土技术基础及主体12高性能混凝土应用基础及主体13覆模胶合模板基础及主体14加气混凝土砌块墙体二次结构砌筑15塑钢窗应用门窗工程16中空玻璃应用门窗工程17结构自防水混凝土应用核心筒地下部分18塑料管（PP-R管、UPVC管）给排水具体应用方案详见本设计第十章。8编制施工图预算，计算工程量、进行工料分析、提出资源计划和半成品的加工计划。根据施工预算的材料分析及施工进度计划，编制建筑材料需用量计划，为施工备料、确定仓库和堆场面积及组织运输提供依据，具体见后面的有关章节。了解当地材料的材料供应及质量情况，提前取样试验，对砂浆、碎等进行试配，为施工提供技术依据。二、现场准备：1、施工道路及场地：地面做硬化处理，道路平坦，不积水，施工排水畅通。按照集团的ClS战略在建筑区设置彩色围墙，进行美化装饰，建立门卫及门卫制度，现场施工人员必须佩戴工作卡，施工现场实现封闭管理。工地设置吸烟室，温暖季节绿化布置。建筑物西南侧在路基上铺80厚的碎石并压实，面层铺100厚的C15混凝土，顶面标高一0.3米，道路两边设排水沟，场地无积水，排水沟坡向外网排洪沟；在出口处设水管，对进出场车辆进行清洗；入口处派专人清扫车辆进场时掉落的渣子。2、施工用水施工用水从建设单位指定的水源引入消火栓及生活、办公用水处，现场临时水管全部埋入地下50cm,横穿施工道路时应加设套管、管网布置见附图。1)、施工临时用水量计算如下：本工程临时用水包括工程用水量qi,施工现场生活用水量q2,消防用水量q3工程用水量：q1=K1K2(Q1M1+nN2)8×36OO式中：K1未预计施工用水系数(取1.15).,K2用水不均衡系数(取1.5)Qi实物工程量，按碎产量计，750L搅拌机8O'11W台二上.计算：Q=2X80=160m3.,In搅拌机占数(2台)：_,；'、：.,N1一佐搅拌机用水量取300(Lm3)N2冲洗搅拌机需用水量为600L/台则：ql=l.15×1.5×(160×3002X600)/8X3600=2.95L/s施工现场生活用水量：q2=(p×N2×K3)8×3600×t式中，qz施工现场生活用水量(L/S)Pr施工现场高峰昼夜人数取400人。N2一施工现场生活用水取40(L/S)牵一施工现场用水不均衡系数，取1.5t每天工作班数，按工班计。则，q2=400×40×1.52×8×3600=0.42L/S施工现场消防用水量W3:按施工手册取W3=1()(L/S)总用水量Q：qi÷q2=2.95+0.42=3.37<q3则取Q=q3=10L/S施工及生活用水管径的计算di=4×(qi+q2).vl000=4×(2.95+0.42)/3.14×1.0×1000二0.065hf63.mm取di=65mm总用水量管径的计算d2=(4Q3.14.v.l000)=4X10/3.14X2.5X1000=0.071m=71mm取M2=75mm根据以上计算，临时用水总流量至少应满足现场消防用水需要，即供水管直径应不小于DN75,分支主管选用DN50分布到各用水点上。施工用水主要管线材料计划2)、施工用管线规格、数量表序号管材及配件规格单位需要数量1供水干管DN75镀锌管m1202主分支管DN50镀锌管m2403次分支管DN20镀锌管m2004支管DN20镀锌管m1805胶皮水管25ID1206水龙头DN20个507截止阀DN20个488截止阀DN32个89闸阀DN75个110水表25个111加压泵1.IKW台22、工用电1)、机械设备选择现场临时供电包括动力用电和照明用电两种，按以下的点考虑：全工地所使用的机械动力设备，其它照明用电和电气工具的数量。施工总进度以计划中施工高峰阶段同时用电的机械设备的最多数量。机械设备计划使用一览表1碎输送泵L=2002X32.2=64.4kw2碎布料机2L-212×ll=22kw3振动捧2X-50/256×1.1=6.6kw4平板振动器B-222X0.5=1kw5电渣压力焊LD24×4=16kw6砂轮切割机2×0.5=1kw7木工电锯MJ1043kw8木工电刨3kw9电动套机Dg25-1503kw10电焊机BX1-1352×42=84KVAH电动加压泵2×1.1=2.212自动上料机2×11=2213总计Zpl=201.2KWZp2=84KVA总用电量计算：P=1.51.1(KiZp1cos+K2Zp2+K3Zp3+K4Zp4)式中P供电设备总需要容量(kVA)pr电动机额定功率(kw)P2电焊机额定容量(kVA)P3室内照明容量(kw)p4室外照明容量(kw)COSd-电动机取平均功率因数，一般取0.650.75K1K4-需要系数由于照明用电量所占的用电量比动力用电量要少的多，所以在估算总用电量时可以简化，在动力电量之外加10%作为照明用电量。动力用电量计算：查施工手册相应表得：K1=0.6,COS=0.75,K2=0.6施工现场高峰阶段所用全部动力设备的总动率为：Zp=1.05(K1XZPlcos+K2EP2)=L05×(0.6×201.2/0.75-K).6×84)=222.00kVA总用电量计算及变压器的选择，加上10%的照明用电，则施工用电总容量为：P=l.1×P动=1.1X222.00=244.2kVA施工动力用电需单相220V电源，按上述要求选得，SL7-630/10型三相降压变压器，其主要技术数据为：额定容量630KVA,高压额定电压10KV,低压额定电压0.4KV。需向甲方了解后按施工要求确定。配电线路尽量设置在道路一侧，不妨碍交通和施工机械的装拆及运转，并要避开堆料，挖槽、修建临时工棚用地。2)、主要施工用电材料计划现场设一个配电房，三条主干线，一条为物料提升机专用线，另两条至主楼前侧外用施工电梯及工棚，根据现场施工机具总功率及照明用电计算，施工用电线主干线选用90m2铜芯橡皮绝缘电缆线，物料提升机专用线选用50m?馈电电缆。导线敷设方式采用三相五线制。采用埋设地下电缆的方式敷设主干线，施工用电通过配电室总配电盘控制，用电点设闸箱。三、施工过程中的通讯联络：物料提升机司机、信号工采用对讲机联络，以确保正确指挥，工配置三台，其中塔司、楼上信号工、楼下信号工各一台，备用一台。现场管理人员配备对讲机联系，对现场发生的各类事情及时沟通协调。施工现场的1*、2*楼各设一个现场监控器与工地计算机监控网络相连，现场管理人员从办公室就可直接观察到施工现场每一作业点的活动情况，随时可发现质量、安全及施工管理中的不足，及时下达有关指令，实现质量、安全及进度的有效控制，避免差错。四、现场试验室准备1、据本工程的结构形式及设计要求，在现场设置一座试验室，内分两室，分别为标准养护室，放置试验器具及成型试件的的操作间。配置试验器具见表。2、标准养护室购置安装温度及湿度自控仪，降温加湿采用淋水，升温加热采取加热器加热，以确定温度及湿度，试验室完全封闭做好保温隔热处理，确保室内温度在20土3范围内，湿度不少于90机养护室的试件必须上架，试验人员办公室必须配备桌椅、资料柜、资料盒、办公用具等。第五章主要施工方法一、施工段、流水段划分由于本工程非标准层面积大，结构较为复杂，工程量相对大，为了保证施工质量，地下部分将按设计后浇带分成1楼、2。楼、后勤中心三个施工段，组织流水施工。二、施工工艺流程1）地基基础工程测量放线一静压桩基施工一土方开挖一桩基检测一测量放线一浇筑垫层混凝土一测量放线一验槽一绑扎承台底筋一基础梁底模一基础梁钢筋、承台上部钢筋一承台、梁测模一浇筑基础梁及承台混凝土一养护一测量放线f基础梁以上部分施工一室内外回填土。2）主体部分施工工序：楼层放线一技术复核一墙、柱钢筋制作、安装一隐蔽验收一模板底水泥砂浆找平一安装墙导向钢筋一支墙模一技术复核一墙碎浇筑一拆墙模一梁、板支模一梁板钢筋绑扎一隐蔽验收f梁板碎浇筑一碎养护。3）内外墙装修部分施工工序：工艺流程：门窗框四周堵缝f支墙面清理一支浇水湿润墙面f支吊垂直、套方、抹灰饼一支冲筋一支弹灰层控制线一支基层处理一支抹底层砂浆一支弹线分格一支粘分格条一支抹罩灰面一支起条、勾缝一养护；三、施工测量放线：1、平面控制：基础工程拟采用外控法进行平面控制。首先要确定以AN和A22轴线为中心的十字控制。根据AN'轴和A22轴线测定出四个柱列轴线点，组成一矩形内控网，把设计尺寸放样到施工平面上。本工程主楼为框架结构，总高20米，采用激光铅垂仪法和内控法对其进行定位和控制。2、高程控制测量1)、水准测量：小高程起算点：以业主提供的BM1,水准点作为场地基准水准点。场地设计标高÷O.OO=±21.9(绝对标高)2)楼层控制标高设置：以II等水准测量精度进行，以BMI点引测至AG(BG)与A5<B5轴线外墙壁上作为三层以下非标层标高的引测依据。待上至标准层后，以BMl水准点精密地引测至AG(BG)与A5<B5>轴线相交处与阳台相接部位的外墙壁上，用红三角标志，作为向上引测的高程基准点，并与非标层标高进行连测与检查。3)主楼竖向高程控制办法：以设置在三层圆弧阳台处红三角标志<+9.47米作为向上引测依据。采用钢尺丈量法引测，即每施工一层(3.0m),墙柱钢筋绑扎完毕后，沿外墙壁垂直量上一段层高距离，钢尺经拉力、温度、尺差等改正，经检查无误的，以红三角标定作为楼层高程放样的依据。4)楼层高程控制：依据圆弧阳台墙壁外的红三角标志，测量人员在每层墙内侧四周弹注建筑500线作为后续装饰和安装单位使用。(3)、运用电子经纬仪DJD2拨角与垂直投测轴线时，采用正倒镜分中法；(4)、钢尺量距时要求采用标准拉力50N,季节复检时，根据气温情况进行纠正。对悬空和倾斜测量，应在满足限差要求的情况下，视具体情况考虑垂曲及倾斜改正。(5)、楼梯间防线扣除面层做法，放出详细的平面、标高、及混凝土面层控制线；四个大角，以控制轴线上下贯通线控制垂宜偏差，外墙立面窗口两侧控制线从上到下弹通线，逐层上引控制。(6)、沉降观测：由建设单位委托有资质的观测单位进行控制；因该工程设计荷载较大，施工时必须做好建筑物的沉降观测记录。结构每升高一层，将临时观测点移上一层并进行观测，直到±0.000时，再按规定埋藏设永久性观测点，然后每施工一层，复测一次，直到竣工后，每100天下沉小于Imm时为止。沉降观测点设置：根据设计图纸和有关规定要求设置。另外根据设计图纸，主楼在P轴向设置的沉降观测点距离过长，应分别在1#、2#主楼14轴/P轴处增加一个沉降观测点。精度要求高：为了能真实地反映出建筑物沉物的情况，一般规定测量的误差应小于变形量的1/10T/20。为此应使用精密水准测量方法。观测时间性强：各项沉降观测的首次观测时间必须
