巨人通力运通系列培训资料.docx

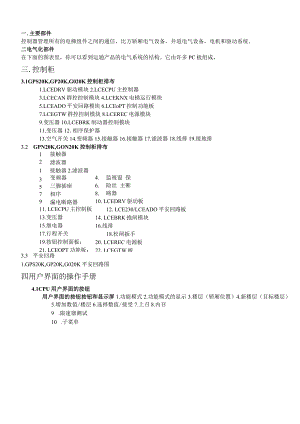

一.主要部件控制器管理所有的电梯组件之间的通信，比方轿厢电气设备，井道电气设备，电机和驱动系统。二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。它由许多PC板组成，三.控制柜3.1GPS20K,GP20K,G020K控制柜排布1.LCEDRV驱动模块2.LCECPU主控制器3.LCECAN群控控制模块4.LCEKNX电梯运行模块5.LCEADO平安回路模块6.LCEoPT控制功能板7.LCEGTW群控控制模块8.LCEREC电源模块9.变压器10.LCEBRK制动器控制模块11.变压器12.相序保护器13.空气开关14.变频器15.接触器16.接触器17.滤波器18.线排19.接地排3.2 GPN20K,GON20K控制柜排布1213579接触器滤波器接触器2.滤波器变频器三脚插座相序漏电断路器4.6.8.监视窗 保险丝 主断路器11. LCECPU主控制板13.变压器15.继电器17.行程开关19.按钮控制面板：21. LCEOPT功能板：10. LCEDRV驱动板12. LCE230/LCEADO平安回路板14. LCEBRK抱闸模块16.线排18.松闸扳手20. LCEREC电源板22. LCEGTW板3.3 平安回路1.GPS20K,GP20K,G020K平安回路图四用户界面的操作手册4.1CPU用户界面的按钮用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9 .限速器测试10 .子菜单11 .数值（调整值）12 .减小数值/楼层13 .下召14 .缓冲测试用户界面的功能模式如下表所示功能模式功能模式显示用户界面未被激活无显示错误标志E电梯参数1显示设置3状态显示和测试4调试5DRV参数6电梯参数7外部群组参数8如何通过用户界面召梯下例描述了召梯的步骤。在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变dooropentime参数的步骤。在该例里，开门时间为5秒，你要把它改为8秒1.CEW用户界面的LEDs和按钮1.EDs1.CECPU板有绿色、红色和黄色的LEDs。他们的意义如下：绿色指正常操作电梯。绿色的LEDS要一直翻开红色指系统故障。该状态需要工程师来处理黄色指操作模式。LEDS根据状态可以发光和不放光注意：中间列从"SPEED>0,1M/S到"SAFETYINPlrr的LEDS也表示启动时序。左列LEDs的描述LED亮灭注释Emergencyalarm（红色）轿箱内报警按钮按上没有报警Liftinfault（红色）电梯有故障操作正常CPUrunningCPU运行CPU不运行当LED闪烁时CPU运行Inspection（黄色）轿顶检修状态非轿顶检修Rescuedrive（黄色）RDF（紧急电动）状态非RDF（紧急电动）CarcommunicationOK（绿色）表示LCECPU板与轿顶轿内通信正常表示通信不正常自学习前该灯可能不亮Shaftcomm.OK（绿色）LCECPU板与楼层板通信正常井道通信不正常自学习前该灯可能不亮+24VcontrollerOK（绿色）给控制器的+24V电压正常没有+24V电压如果LED不亮，检查LCEREC板上保险丝F5+5VcontrollerOK（绿色）给LCECPU的+5V电压正常没有+5V电压如果LED不亮，+24VLED亮，更换LCECPU板+24VCarandshaftOK（绿色）给轿厢和井道的+24V电压正常没有+24V电压如果LED不亮，检查LCEREC板上保险丝F4Changeboard（红色）CPU板故障CPU板正常如果LED亮，更换CPU板或芯片中间列LEDs的描述LEDs亮灭注释Speed>0.1m/s（黄色）在加速时，速度0.1m/s在减速时，速度0.3m/s未处于前述状态Startpermit（黄色）两个主接触器中任一闭合（201:1,202:2）两个主接触器都未闭合Maincontactor（黄色）从LCECPU来的主接触器闭合命令有效无效Shaftdoorcontact（黄色）所有厅门关闭有厅门翻开XH2接插件为厅门Cardoorcontact（黄色）轿门关闭轿门翻开XB7为轿门插件Closedoorcommand（黄色）关门命令有效无关门命令Driveneed（黄色）需要驱动不需要V3FOK（绿色）DRV板无故障DRV板有故障Safetyinput（绿色）平安回路正常平安回路故障Opendoorcommand（黄色）有开门命令无开门命令Openbutton（黄色）轿厢内的开门按钮作用未作用Photocell（黄色）光幕被阻挡未被阻挡CloseforceIimiter（黄色）关门强迫极限要求重新开门不作用右列LEDs的描述LEDs亮灭注释Driveup（黄色）给DRv板上行命令未给77:U（黄色）轿厢在上强迫减速区轿厢不在上减速区61:U（黄色）轿厢在61:U区轿厢不在61:U区高于平层20mm低于平层75mm30（黄色）轿厢在门区轿厢不在门区B30（黄色）轿厢在后门区轿厢不在后门区61:N（黄色）轿厢在61:N区轿厢不在61:N区高于平层75un低于平层20mm77:N（黄色）轿厢在下强迫减速区轿厢不在下减速区77:S（黄色）电梯在77:S区域电梯未在77:S区域未装77:S开关时，该LED始终亮Drivedown（黄色）给DRV板下行命令未给LCECUP上的操作开关Inhibitdooropening当该开关翻开且相对应的LED亮时，开门无效Inhibitlandingcalls当该开关翻开且相对应的LED亮时，外召无效1.CEDRV板局部LEDs的描述LEDs含义Overload（黄色）超载信号输入FullLoad（黄色）满载信号输入61:U（黄色）61:U信号输入61:N（黄色）61:N信号输入CHB（黄色）读码器B通道信号输入CHA（黄色）读码器A通道信号输入ChangeBoard（红色）DRV板故障CpuRunning（绿色）DRV运行Thermistor（红色）热敏电阻输入Updir（黄色）上行输出Downdir（黄色）下行输出Highspeed（黄色）高速输出Lowspeed（黄色）低速输出BrakeOpen（黄色）抱闸翻开信号输出Servicespeed（黄色）中速输出Stop（黄色）使能信号输出V3F1OFault（红色）变频器故障信号输入V3FMCEn（黄色）主接触器闭合信号输出五井道电气5.1 安装井道照明如下图，自行方线5.2 安装线槽将线槽靠在井道壁上，固定线槽。5.3 安装预制线步骤动作备注1在脚手架顶层工作台拆开井导电缆控制柜的端头，将端头拉入控制柜。2在控制柜内部排线。3不要将井道电缆插头连接到控制柜内的接线端子XHl和XH2上。将控端头制柜线槽I绕起。IO88Ib为的电缆一XHl2一XHl'-XH24连接地线。5连接信号线插头到接线端子XHl2。6将井道线束放入线槽。放置第一块FCB板，位置接近门锁层。对于贯穿门，检查FCB上（Xl）的设置。前门时跳线/Xla"IBlIU后门时跳线0L8,八LDwIIA/(ImeoF2X1W1030103wmT7为每层选分支电缆 门锁电线（1）122 层门按钮电线（2） 指示器电线（3）NW卜JN2将38将分支电缆用固定夹固定在墙上。该阶段只能连接P122插头至电梯井道线槽内。所有其它的电线（按纽，指示器等）将在第5章连接。9继续安装至最低楼层。（每层近门锁处放置FCB板）10放下剩余的电缆至底坑。有消防功能时，将楼层消防功能线缆布进线槽，向上拉至控制柜。六.安装底坑电气步骤动作1在井道底坑内钻孔，以备安装张紧装置开关、底坑急停开关和附加底坑设备（如有）的线缆固定装置。2在底坑地面上方处安装最低端的井道照明装置。3在层门底坎上方最多处安装照明开关。4假设没有预先连接，那么连接张紧装置开关线缆。5固定线缆并连接到井道线缆。6在最底层层门底坎上方最多的井道壁上安装底坑急停开关。7固定线缆并连接到井道线缆。8如可以，将对讲系统的排头固定到井道壁上6.1安装井道开关组和急停开关连接张紧装置触点电缆，连接缓冲开关电缆，连接急停开关。在线槽中排线并连接至井道电缆。（参照随机文件）急停开关接PlI2:1张紧装置触点接P123:l缓冲开关触点接P125:l,P125:2七.层站信号装置7.1 层站电气原理图七.BAR钢带，门区，强迫减速开关77:U,77:N,极限撞弓注意：以下步骤为通慢车后安装，在开慢车前要保证所有平安装置（除极限撞弓外）均已经安装完毕，否那么会造成人员严重伤害甚至死亡。运行慢车步骤请参见G3008007（八）电气调试说明书。7.2 BAR钢带安装总示意图井道顶钢带要求与导轨平行73安装BAR钢带安装上部横梁支撑支架提醒：使用手套步骤操作图例剪断钢带，并检查是否打结按图所示固定钢带下端，详见随机文件使用平安帽和手套，如果有坠落的危 险，请使用平安带利用上面提到的X尺寸来固定固定装 置，并锁紧螺母按图所示固定钢带上端，详见随机文件向下驱动轿厢一边向下运行，边卷出电缆将电梯停在最下面的第二个楼层,将钢带盒子放到底坑将电梯停到容易下到底坑的位置按下急停按钮安装下部支撑支架和固定装置7.4 安装门区当轿厢地坎和厅门地坎水平时，BAR读码器应该在门区的中心。门区位置精确位置为：±30mm7.5 安装钢带护叉按以下图所示固定钢带护叉，每IOm安装一个，且必须安插于门区板上，保证钢带与导轨平行，钢带与导轨间距X不变。强迫减速磁钢安装如图，77：N在钢带下端，77：U在钢带上端，且不是同一侧：减速C距离参考值如下表所示：当77:U所放置位置低于（顶层一1）层门区或当77:N所放置位置高于2层门区时，必须在两个端点安装77:S同步磁钢，并在轿顶安装77:S同步开关。磁钢位置为底层门区中心上方30Omm及顶层门区中心下方30Omm处。装在轿顶的77:S开关连接轿顶接线箱内LCEeCBS的XB2707.8安装极限开关撞弓如下图：上撞弓装于电梯顶层平层时，极限开关上方150mm,下撞弓装于电梯底层平层时，极限开关下方150mm,两撞弓距导轨的距离相同八.上电前检查1. 1.确保主开关置于OFF位2. 2.检查强弱电是否分开3. 3.检查强弱电是否对地8. 4.检查接地线是否均已连接9. 5.确保轿顶检修盒开关置于“正常位置10. 6.检查轿顶板拨码开关位置是否正确1 FORCELIM.AON2 OPENENDAON3 CLOSEENDAON4 ON5 FORCELIM.BON6 OPENENDBON7 CLOSE END B8ONON)8. 7.将紧急电动开关置于“ON位9. 8.将主开关置于ON位10. 9.将空气开关286关置于“0N位九.慢车运行11. 1按紧急电动“运行按钮,检查SAFETYINPUTLED是否点亮,如不亮那么检查平安回路。12. 如变频器未进行自学习，那么需进行自学习操作，步骤如下：同步曳引机情况.1电机电流自学习:1 电机参数(StartupZStartupconfig/Entersetupmode/Motordata)额定电压(RatedVoltage)电机铭牌额定电流(RatedCUlTent)电机铭牌额定转速(RatedSPeed)电机铭牌电机铭牌额定转矩/额定电流OV*SOohmOH极对数(Polepairs)转矩常数(TorqUeConStant)反电势常数(EMFConStant)定子阻值(Statorresistance)电抗值(LsSinductance)2 电流自学习(StartUP/Startupconfig/Entersetupmode/Autotune/CurrReg)拆下抱闸线，同时按住控制柜上的运行按钮和任一方向按钮,再按变频器的Enter键，然后按O键，开始自学习。.2静态编码器原点自学习1拆下抱闸线3 进入REGULATIONPARAM/Fluxconfig/Magnetizconfig/StillAutophasing注：访问变频器REGULATIONPARAM菜单，必须在uSERVICEZInsetPassword"参数中输入口令12345,并按Emer键确认。在变频器每次重启动后时必须重新输入1级口令。2选择AutophasingStillStart?按Enter键3当变频器显示“Waitingstart./7时，同时按住控制柜上的运行按钮和任一方向按钮；4当变频器显示“AutophasingEnd”时，移去使能和方向5执行StartupZSaveconfig学习完毕后装上抱闸线异步曳引机.1电机电流磁场自学习：拆下抱闸线，进入Startup/Startupconfig/Entersetupmode/Completestillautotune菜单同时按住控制柜上的运行按钮和任一方向按钮,再按变频器的OEntei键，然后按键，开始自学习。学习完毕后装上抱闸线9. 3第一次慢车运行同步曳引机运行时进行慢车运行时，需查看电梯检修运行速度是否正常，如不正常那么重新进行编码器原点自学习，如仍不正确，那么需先交换变频器输出至曳引机线的相序，交换后重新自学习。将紧急电动开关置于“ON位，同时按紧急电动运行按钮和下行按钮，查看电机转动方向是否正确。如不正确，那么修改TravelZSpeedsetpoint/Spdrefsrc中SpeedrefinvSrC的设定值，如为NULL那么改为ONE,如果是ONE那么改为NULL。如变频器出现保护，那么根据附录二变频器故障一节排除。查看抱闸，如有必要，可调整抱闸9.4轿顶检修运行将轿顶检修开关置于“ON位将紧急电动开关置于“OFF位按轿顶检修盒上的运行按钮和任一方向按钮运行电梯如电梯不运行，那么检查：1 .底坑缓冲开关是否动作2 .极限开关是否动作3 .如电梯无法上行，那么检查XB45上的短接线是否有效4 .如电梯开至77:U或77:N磁钢即停车，那么检查1-71参数是否设为310.1井道自学习(5-2-1)步骤行为注释1RDF（紧急电动）开关值ON2LON下载在显示器上1 .进入菜单552 .选择子菜单75_73 .设参数值为2572该过程可能会有5分钟或更久，请耐心等待。3学习结束后需重启4将轿箱在RDF模式下开到底层，确保CPU板上的以下LED均亮：61U,30,77N,77S,61N5进入井道自学习在显示器上55_2_5_2_16进入井道自学习模式将紧急电动开关打到OFF轿箱自动以检修速度上行7学习结束后需重启1. 如将紧急电动开关打到OFF后，电梯无法运行，那么检查2. 1.CECPU上的LEDSaftyinput是否亮，如果不亮那么检查平安回路是否断开3.假设不为0,那么查看对应模式开关的状态（参见表一）4. 检查门确认没有门翻开确认光幕未动作确认没有开门按钮动作5. 确认超载装置未作用6. CLOSEFORCELIMITED灯不亮，如亮那么检查轿顶拨码开关是否14.1电梯模式:）：*O=正常,1=检修,2=Sync,3=消防,4=EPD,5=ATS,6=PRLL*,8=PAD,9=DOPCS,IO=OSS,11=PRC,13=FPO,14=H4,15=PRLH*HEL,16=EAQ,17=FRE,18=电梯关闭，19=ETSL错误,20=NTS与音误显示电梯操作模式。与TMS600显示板上相同SynC=同步驱动，EPD=紧急电源驱动，ATS=司机功能，PRL=优先外召，OSS=退出效劳，PRC=轿内优先,FPO=全离群，H4=楼层校正，EAQ=地震，FRE=快速回召，ETSL=紧急端站减速，NTS=正常端站停车10.2减速距离学习步骤行为1按内召将电梯开至底层，CPU板上的以下LED均亮:61U,30（B30）,77N,77S,61N2RDF（紧急电动）开关置ON35_5设置为14RDF（紧急电动）开关置OFF5电梯自动进行减速距离学习6学习结束后需重启7检查电梯每层是否能够到达所设定的高速和中速值，如果不能，那么先检查6-28与6-34值是否为1.7。如两参数均正确，那么适当增加变频器RAMP参数下的加速和急加速值，并重新进行减速自学习。检查电梯每层是否有稳定的爬行时间，如没有那么先适当调大6.26参数值（1.5左右），如调大该参数后仍无法到达，那么适当增大变频器RAMP参数下的减速和急减速值（加大80mms2左右。切勿减小，减小后需重新自学习）。正常状态下电梯空载下行时在加速阶段电流最多比额定电流大5、6安培，速度稳定后电流不会大于额定电流；正常状态下电梯空载上行时电流一般最多为额定电流的一半左右，假设观测到电流过大那么需重新进行电流自学习和原点自学习。速度曲线与时序10. 4.2Pl调节.1起动过程的调整加大TRAVEL/Speedreggains/Spd0Pgain与TRAVEL/Speedreggains/Spd0Igain,一般SPd0Igain比SPd0Pgain设的较大，直到起动不溜车为止，假设设的太大会使系统产生震荡，假设PI调的好可有效调整变频器的动态响应速度和稳速精度起动时有震动，先判断震动产生在开闸之前还是在开闸之后，假设在开闸之前那么将TRAVEL/Liftsequence/Brakeopendelay加大，在加大后假设发生起动时电梯有向较重侧一沉的感觉时那么加大Spd0Igain,假设发生在开闸之后那么相应减小Spd0Igain与Spd0Pgain,假设加大Spd0Igain时震动加大，但任无法解决起动时电梯向较重侧溜车那么需逐步加大TRAVEL/Pre-torque/IntPreTorquc至到此现象消失为止。.2加、减速过程中的调整调整TRAVEL/Rampprofile中的MROaccinijerk>MROacceleration使起动加速度适中过大会产生失重感，但要使在单层运行时有额定速度出现，并保持一断时间（IS以上），假设做不到时需将相应速度降低。RAVEL/Rampprofile中的MROdeceleration>MROdecendjerk使电梯跑单层与多层时都有较短的爬行距离，但要能看到稳定的爬行IS以上，必要时调整控制器的减速距离。3高速过程中的调整在高速时存在垂直震动时那么相应加大TRAVEL/Speedreggains/Spd3Pgain、Spd3Igain假设太大时会加大电机电流噪音，必要时适当减小REGULATloNPARAM/Currregulator/Percentvalues/CurrPgain.4停车的调整假设停车后感觉向下一沉，那么相应加长控制器上的抱闸关闭延时，或加高零速参考值TRAVEL/Speedthreshold/Spd0speedthr,假设在爬行时就有震动感,那么相应减小零速参考值TRAVEL/Speedthreshold/Spd0speedthro注：每次调整变频器SPeed项和ramp项下的参数后，均需进行减速距离学习10. 5强迫减速开关77:IJ和77:N的调整根据只读参数6.20（77:N距底层门区中点的距离），6.21（77:U离顶层门区中点的距离）将两个强迫减速开关放置到相应位置。使电梯终端的爬行时间和在中间楼层的爬行时间相同。11. 6检查减速开关77:U和77:N的位置将电梯开至底层，6.12设为1,此时CPU会自动显示0083故障，电梯自动以高速上行，直至遇到77:U才开始减速，观察电梯是否能正常停靠在顶层，如有冲层，那么将77:U适当移远，并再次测试0）。同法将电梯开至顶层，6.12设为1,此时CPU会自动显示0083故障，电梯自动以高速下行，直至遇到77:N才开始减速，观察电梯是否能正常停靠在底层，如有冲层，那么将77:N适当移远，并再次测试。测试完毕后需重新上电。10.6平层精度调整测量每层的平层偏差，假设平层偏差30mm那么需调整门区，假设轿箱地坎高于平层30mm以上那么向下移动门区，假设轿箱地坎低于平层30mm以上那么向上移动门区，（注：门区变动后，需进行井道自学习和减速距离学习）。假设平层偏差30mm,那么仅仅需要使用参数来调节平层，步骤如下步骤行为1将电梯召至顶层2参数56设置为13LCECPU会显示H44进入轿箱5按最高层或最低层地内召按钮来调节平层每按一次最高层内召按钮，轿箱平层位置上升5mm每按一次最低层内召按钮，轿箱平层位置下降5mm最大可调节距离为30mm每层调节后同时按最高层和最低层外召按钮，CPlJ会自动保存改动的位置，门会自动关闭门关后，按下一需调节楼层的内召，电梯驶往该层6楼层调节结束后，进入机房，将紧急电动开关先打到0N,再打回OFF来返回正常模式11.1调试完毕请检查平安回路各平安开关，这些开关包括:22-限速器开关51-一极限开关52-平安钳开关112-一轿顶急停开关112:1底坑急停开关125:1,125:2-缓冲器开关123:1-限速器涨紧开关87门锁开关122:1-112:n一厅门锁开关以上几种开关安装于轿厢、井道、底坑及机房，当其中任一只被动作，平安回路就处于释放状态，电梯不能启动或者在运行中强迫停止。12.2 检查制动器的可靠性12.3 检查各门锁开关的可靠性十二、关于运通产品备用电池的说明运通系列电梯轿顶有一备用电池，用于停电时的轿内照明。当该电池电压缺乏时，电梯会出现外召无法登记的现象，此时系统会报0169故障，该故障在电池充满电并重新上电后自动消失。为了防止该现象的出现，在调试电梯前，请勿将轿顶连接板的XB32插上，开始调试时插上该插件，在调试完电梯后拔下该插件，待交付用户时再重新插上该插件，以保证备用电池不应过度放电而导致损坏。附录一LCECPU错误代码表错误码描述可能原因恢复OOOl运行监控时间超过在软件定义的时间内，轿箱位置没有改变。需要重启0003超速电梯速度高出额定速度110%。在检修状态下速度大于/S自动（在电梯停止后0004在连续三次同步校正运行中有错误在连续3次同步校正运行后，系统没有发现77:U/N,61:U/N,和30的信号。需要重启0007门区开关30或B30粘联门区信号连续有效需要重启或检修运行0014提前开门故障。跟在在0076错误后检查电梯是否有提前功能板，门机电源是否有接上,LCEADO是否有故障需要重启或检修运行0015连续两次提前开门监控故障，跟在0082故障后提前开门时，门区监控继电器突然释放或速度大于提前开门速度需要重启或检修运行0021平安回路不通1）平安回路输入口1失电。平安回路中一个或多个器件翻开2）电梯在检修模式闭合平安回路并且检修驱动或新内召或在层站开门0022在运行时厅门翻开运行时厅门锁突然断开厅门关闭0023在运行时轿门翻开运行时轿门锁突然断开轿门关闭0025启动允许错误启动允许回路内的接触器未闭合，电梯不运行输入口XD1/3有230VAC电压0026DRV板故障驱动系统错误。LCEDRV报故隙，需查其他DRV相关故隙代码当0026错误去除0036在运行时主接触器释放运行时，LCEDRV报故障，需查其他DRV相关故障代码在电梯停止和错误重置后自动复位0037抱闸翻开错误1 .在启动时抱闸不翻开2 .在电梯运行时报站关闭3 .抱闸接触器输入连接器释放注：报站状态有LCEDRV输入口XBC来定义。XBC的极性在SETUP运行时定义。取消该监控那么需断开XBC并重新运行SETUP模式重启003977:U,77:N旁路按钮粘联LCECPU±Sll按钮粘联重启0042轿箱照明监控轿箱照明电源未开轿箱照明电源恢复0043关门到位丧失在厅门或轿门关闭10秒中后，门到位未关闭，或门到位不工作到位恢复正常状态后0044屡次关门失败系统尝试关门但未收到门关闭信号检修驱动或输入新召换0046轿门触点，厅门触点或关门到位不工作“轿门触点“，“厅门触点”或“关门到位”未闭合在时间超出，新召，关门按钮，电梯模式切换后重置0048重开装置运作超过1分钟光幕或开门按钮运作超过1分钟障碍物移开0051启动失败电梯连续五次无法启动检修运行或新召唤0052上下同步开关同时运作减速开关77:U,77:N同时运作有一个开关不作用时0058不启动超时在150秒内电梯不能启动。可能由门，群组，变频器等原因造成。也许可能同时有0086错误在一定时间后自动复位（单梯为10秒，群组为100秒）0061强制关门时间过长门有障碍物门机故障在新召，关门按钮，电梯模式切换后重置0062轿修方向按钮粘联轿顶或机房检修方向输入信号持续有效如在切换到检修时有错误，需要将开关打回正常再打回检修0071无30或B30（门区）信号没有发现30或B30（门区）信号重启或检修驱动007261:U输入粘联错误61:U不改变状态重启或检修驱动0073无61:N输入无61:N输入重启或检修驱动007461:N输入粘联错误61:N不改变状态重启或检修驱动0075无61:U输入无61:U输入重启或检修驱动0076提前开门故障。如两次那么报0014检查电梯是否有提前功能板，门机是否有接上,LCEADO是否有故障10秒后自动复位0077开门到位持续无效没有到达开门到位或到位开关故障在门开始关时，自动复位0078内召粘联至少一个内召粘联在恢复正常状态后，内召有效0079外召粘联至少一个外召粘联在恢复正常状态后，外召有效0081再平层故障电梯无法再平层正常运行后再平层继续工作0082提前开门监控故障，如两次连续发生那么报0015错误提前开门时，门区监控继电器突然释放或速度大于提前开门速度自动复位0083位置丧失1)未进行SETUP学习2)LCECPU不知道电梯位置端站同步校正0084开门极限持续有效。在一段时间内至少一个关门到位信号和开门到位信号同时有效开门到位粘联自动复位0085阻止开门开关翻开不使用0087轿门触点不翻开输入故障或触点被短接当输入恢复到正常状态0091BARA通道，B通道，C通道或B30故障L电梯不在门区并且电梯不动（速度s）或读码器通道A或B工作不正常读码器通道C或B30一直在ON状态读码器通道C或B30一直在OFF状态5.在同一层无门区信号正确的A通道，B通道，C通道或B30且重启0092BARA通道，B通道交换或77极性错误A通道，B通道线接反在下行时77:U有效在上行时77:N有效正确的通道，B通道接线，正确的77:U/N输入且重启0095厅门触点不翻开门不翻开。厅门锁短接或输入故障当输入恢复到正常状态0096轿门极限不翻开门不翻开。轿门锁短接或输入故障当输入恢复:到正常状态0148没有77:N1 .无下同步开关或未连接2 .无磁开关3 .接线错误自动0149没有77:U1 .无下同步开关或未连接2 .无磁开关3 .接线错误自动0153NTS减速在NTS处减速。开关77离端站太远确认77:U和77:N是否放在参数6-20和621所算得的位置自动0154无效的NTS开关组合77U在下行时有效77N在上行时有效77:U和77:N同时有效在错误状态取消后自动复位0163K486继电器不能释放在电梯速度大于/S时，ADo上的K486继电器未释放。自动复位0164电梯停止时K486继电器未吸合电梯停止时ADo上的K486继电器不能吸合在K486吸合后自动复位0166再平层过快在电梯平层时开门时，K486继电器释放需要重启。0169自动电池测试探测到电池电压过低主电压关闭太久或电池损坏。电池未连至1LCECCBS的XB32上出现此故障时，外召不响应电池OK0170AC供电故障REC板故障，XM25电缆线断。在每次断电时故障会自动出现AC供电翻开并且重启后017224VDC轿箱和井道供电REC板上的保险丝损坏电压恢复后0213未发现楼层节点井道自学习前可能有此故障DRV板故障0101驱动停止驱动器发现一个错误并停下电梯检查其他驱动故障0102LCEDRV缓冲测试按钮粘联LCECPU±SlI按钮粘联缓冲测试按钮不在ON状态0104电机过热1 .电机热敏器输入有效2 .电机热敏器连接松了0105变频器故障变频器故隙错误条件消除后0106LCEDRV板故障LCEDRV诊断出一个内部故障错误条件消除后0107LWD故障不合法的称量信号组合，如超载时没有满载信号调整称量装置。错误条件消除后自动复位0109位置丧失位置丧失在77开关的边缘校正在SETUP学习时的故障0113同步开关77:S故障检查77:S开关自动复位0114楼层距离过近楼层距离过近自动复位0117没有楼层位置自学习S楼层位置自学习未成功或未进行进行楼层位置自学习网络错误LCECCBS轿顶连接板1101轿顶连接板故障轿顶板接线是否有问题，轿顶板是否故障。网络发现板后LCECEB前门1201操纵箱内第一块CEB故障板故隙。接线错误。保险丝或电源烧毁网络发现板后1202操纵箱内第二块CEB板故障板故隙。接线错误。保险丝或电源烧毁网络发现板后12nn操纵箱内第nn块CEB故障板故障。接线错误。保险丝或电源烧毁网络发现板后后门2201操纵箱内第一块CEB故障板故障。接线错误。保险丝或电源烧毁网络发现板后2202操纵箱内第二块CEB故障板故障。接线错误。保险丝或电源烧毁网络发现板后22nn操纵箱内第nn块CEB故障板故障。接线错误。保险丝或电源烧毁网络发现板后LCECOB前门1301前门CoB板故障板故隙。接线错误。保险丝或电源烧毁网络发现板后后门2301后门COB板故障板故障。接线错误。保险丝或电源烧毁网络发现板后LCEFCB前门1401第一块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后1402第二块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后1403第三块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后1404第四块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后1405第五块FCB板故隙没有自学习，或者板子故障，接线错误网络发现板后没有自学习，或者板子故障，接线错误14nn第nn块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后后门2401第一块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后2402第二块FCB板故隙没有自学习，或者板子故障，接线错误网络发现板后2403第三块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后1404第四块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后2405第五块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后24nn第nn块FCB板故障没有自学习，或者板子故障，接线错误网络发现板后LCEFOB前门150
