排水及再生水井盖管理规范.docx

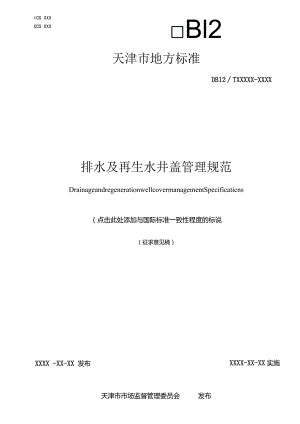

ICS XXXCCS XXXBl2天津市地方标准DB12TXXXXX-XXXX排水及再生水井盖管理规范DrainageandregenerationwellcovermanagementSpecificaticns（点击此处添加与国际标准一致性程度的标说（征求意见稿）XXXX -XX-XX 发布XXXX-XX-XX实施天津市市场监督管理委员会发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由天津市水务局提出并归口O本文件起草单位：天津市排水管理事务中心、天津市政工程设计研究总院有限公司、天津中水有限公司本文件参与起草单位：保定市华光市政建材有限公司、天津市津南白塘口铸造厂本文件主要起草人：胡军，周龙海，李程，王雅楠，杨昕，贾松涛，赵晓飞，徐闻残，刘轶鹏，刘洋，赵洋，靳学敏，刘玉江，金朝阳，李晓畅，焦亚磊，刘冠宇，李磊，王帅，郑劲松，李伟本文件为首次发布。排水及再生水井盖管理规范1范围本标准规定了天津市排水及再生水井盖的术语和定义、分类、结构尺寸、外观标识、科技智能化、安全、质量控制、设置、安装更换、巡视维护、应急处置等内容。本标准适用于天津市城镇范围内，装设在住宅小区、绿化带、人行道、机动车道、非机动车道等地面的井座净开孔小于90Omm的排水及再生水井盖，其他区域的井盖可参考本标准。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T23858检查井盖GB/T41401智能井盖GB26537钢纤维混凝土检查井盖GB50014室外排水设计标准GB/T30428.2数字化城市管理信息系统第2部分：管理部件和事件CJ/T511铸铁检查井盖CJJ1城镇道路工程施工与质量验收规范CJJ68城镇排水管道与泵站运行、维护及安全技术规程CJ/T328球墨铸铁复合树脂水算DB/T29-76天津市排水工程施工及验收标准3术语和定义下列术语和定义适用于本文件。1.1 1检查井盖manholecover检查井口可开启的封闭设施，由井盖和井座组成。1.2雨水井算gullygrating汇集路面地表径流的泄水设施，由井算和井座组成。1.3钢纤维混凝土检查井盖steeIfiberreinforcedconcretemanholecover以钢筋作为骨架支撑，用混凝土浇注成型的井盖（井盖边缘配有钢箍）与球墨铸铁井座组成的检查井盖。1.4井座净开孔clearopening检查井井座孔口的最大内切圆直径。1.5井座frameforcover固定于检查井口或雨水井口的部分，用于安放井盖或井算C1.6通风孔VentilatiOnhole井盖上用于保持井内外气压平衡，并可配合工具开启井盖的孔洞。1.7嵌入深度inlaiddepth井座顶面至井盖底面的立面配合深度。1.8斜度taperofcover钢筋混凝土井盖外沿上下形成的角度。1.9子盖additionalcover位于检查井盖下面，主要用于防止人、物坠入检查井内的附加盖。1.10井盖智能装置manholecoverinteIIigentequipment用于井盖状态监测、身份识别、开关控制和井下环境监测等一项或多项功能的装置。1.11 11防坠落装置fallprotectiondevice安装于井座或检查井收口圈位置，防止人、物坠入检查井内的装置。1.12排水沟drainageditch用于收集雨水并排入排水管道的沟渠型构筑物。排水沟分为边沟和横截沟。1.13收口圈conicalclosingring带有预埋螺栓的，用于井筒与井座连接的圆锥形变径环状结构物，亦称井颈或井脖。1.14 14调节环regulatingring用于调节检查井盖、井算的平面位置、高程的环状结构物。1.15翘跛CUrlingandIimping因长期受竖向荷载，造成井盖中心下陷，井盖边缘翘起，使井盖与井座无法贴合的井盖病害特征。3.16汇水井catchmentweII设置于排水沟之间或两端的，汇集雨水、具有沉泥槽且用于养护、维修的构筑物。3.17钱链hinge连接井盖与井座的防盗装置。4分类4.1 按使用性质分类排水及再生水井盖分为检查井盖、雨水井算两类。4.2 按承载能力分类排水及再生水井盖按承载能力分为BI25、C250、D400、E600四级，适用的不同场景应符合表1规定,高承载能力等级井盖可用于低承载能力等级井盖的适用场景。表1承载能力分类表承载能力等级试验荷载(kN)适用场景B125125园林观赏绿地、绿化分车带、禁止机动车和非机动车驶入的区域。C250250园林游憩绿地、非机动车道、人行道、广场、步行街及住宅小区内道路。D400400城镇主干路、次干路、支路、快速路，公路、机动车停车场。E600600货运站、码头、机场内跑道滑行道以外区域.有特殊需求的城市高速路机动车道。4.3 按材料分类排水及再生水井盖按材料分为球墨铸铁井盖和钢纤维混凝土井盖。5结构尺寸5.1 检查井盖5.1.1 井盖外观结构应为圆形。按规格尺寸分为人孔和非人孔，非人孔规格尺寸不做规定，人孔规格尺寸按井座净开孔(co)分为以下两类：650mm、800mmo井座净开孔为800Inin的排水及再生水井盖结构尺寸应符合现行国家、行业规范标准规定。5.1.2 井座设置的锚固螺栓孔应不少于3个。井座底面的支承压强不应小于7.5N1三2°5.1.3 井座净开孔为650mm的球墨铸铁检查井盖与井座接触面支撑采用弧形支撑方式。相关参数应符合附录中表A.1和图A.1的规定。5.1.4 井座净开孔为650mm的钢纤维混凝土检查井盖混凝土保护层厚度不得小于12mm0井盖与井座接触面斜度(e)宜为1：10。相关参数应符合附录中表A.2和图A.2的规定。5.1.5 通风孔的设置不应降低井盖的承载能力，宜设置2或4个，相关参数应符合附录中图A.3的规定。5.1.6 子盖固定形式应采用锁扣式，承载能力应不小于40kN,相关参数应符合附录中表A.3和图A.4的规定。5.2 雨水井算5.2.1雨水井算按结构形式分为平算、立算、平立联合井算、排水沟井算。5.2.2位于城市道路的雨水井算平算应采用井算净尺寸45OmmX750Inm的球墨铸铁井算。井算、井座的相关参数应符合附录中表A.4和图A.5的规定。5.2,3井算格栅条应均匀分布，过水面积不少于井算面积的40%。5.2.4采用销轴防盗措施的雨水井算翻转角度不应小于120。5.2.5位于道路、隧道、涵洞内的排水沟应采用球墨铸铁U型排水槽构件，井算与U型排水槽构件应采用螺栓锚固或一体式铸造成型，螺栓规格尺寸应不小于加6,相关参数应符合附录中图A.6的规定。6外观标识6.1 外观要求6.1.1 排水及再生水井盖表面应完整、光洁，无锋利边缘、无翘曲变形，不得有凹拱度。6.1.2 防滑花纹、标识应清晰无缺损，无影响产品性能的缺陷，铸件表面质量应符合CJ/T511中的规定。6.2 防滑花纹检查井盖表面应设有防滑花纹且分布均匀，高度为3mm-5m%凹凸部分面积与整个面积相比应大于10%,小于70%。6.3 标识6.3.1排水及再生水井盖应铸造或浇筑清晰易辨识的标识，标识高度应与防滑花纹高度一致。6.3.2井盖表面永久性标识应至少包含：“天津排水”/“天津中水”、“雨”/“污”/“中”、“热线电话：12345”、“严禁私开、禁投烟火"。井盖标识相关参数应符合附录中表A.5和图A.7的规定。6.3.3井盖背面标识应包含：生产年份、承载等级、井盖重量、生产厂家。6.3.4子盖标识应包含：生产年份、生产厂家C6.3.5对于地方标志性建筑周边道路、旅游景区、文化街区、步行街区等区域对井盖表面有特殊景观标识设计要求的，建设单位应征求排水主管部门意见。7科技智能化7.1 排水及再生水井盖应根据监控、巡检、维护、应急等运行管理需求,运用信息化、智能化技术，搭建城市智慧水务平台，逐步实现井盖的智能化管理。7.2 排水及再生水井盖智能装置应根据不同区域特点和运维管理需求，具备定位、身份识别、井下环境监测、井下水位探测、运行状态监测和预报预警等一项或多项功能。平面定位的精度应符合GB/T30428.2的要求。7.3 智能装置的安装应连接可靠、易于维护，不应对排水及再生水井盖本体结构和掏挖、检修等养护作业造成影响。7.4 智能装置及其连接配件的工作温度、防护等级、阻燃性、抗腐蚀性、碰撞防护等级和静电放电抗扰度等性能指标应符合GB/T41401的要求。7.5 智能装置应采用低功耗无线网络通信方式进行数据传输，信号应稳定可靠，具备较强的穿透力和抗干扰性。DB12TXXXXX-XXXX7.6 排水及再生水井盖的病害动态检测及养护、维修鼓励采用新工艺、新材料、新技术、新设备以提高养护维修质量和效率。8安全8.1 防盗检查井盖宜采用链式防盗装置；雨水井算宜采用销轴式防盗装置。防盗装置的安装方向应与车行方向成90°。8.2 防坠落检查井盖应设有防坠落装置。检查井深度H23000mm或位于车流、人流密集的公共场所的检查井盖应安装子盖。8.3 防噪音排水及再生水井盖应具有防碾压噪音设计，井盖、井算与井座的接触面应进行机械加工，确保井盖与井座的适配性。8.4 防位移井盖与井座接触面应严密，井盖不得产生跳动、位移C8.5 允许残留变形井盖的允许残留变形值应符合表2o表2允许残留变形值单位为毫米井盖类别材质要求承载能力等级允许残留变形检查井盖球墨铸铁B125当co<450时为co501当co>450时为co/100C250D400E600(1)co/300当co<300时最大为1(2)co/500当co<500时最大为1钢纤维混凝土裂缝宽度小于0.2雨水井算球墨铸铁井算长/500注：当采用锁定装置或特殊设计的安全措施时采用（1）；当仅依靠产品重量保障安全时采用（2）。8.6 安全防护8.6.1排水及再生水设施维护运营单位在发现井盖缺失、严重破损时或进行检查、维护作业期间，应设置警示标志、防护设施，作业人员应正确使用劳动防护用品，现场禁止动用明火。DB12TXXXXX-XXXX8.6.2防汛应急排涝时，确需开启排水井盖的，应设置警示标志、防护设施，并设专人看护，排涝结束后将排水井盖及时复位。8.7保障机制排水及再生水设施维护运营单位可积极探索建立排水及再生水井盖责任保险机制，提高安全风险防控保障C9质量控制9.1排水及再生水井盖的原材料、总间隙、试验和检验规则、包装、运输、贮存应符合GB/T23858、GB/T26537、CJ/T511、CJ/T328的要求。9.2排水及再生水井盖采购或进场时应进行验收，验收合格后方可使用或妥善保管，验收资料应归档保存。9.2.1排水及再生水井盖验收时应检查产品出厂合格证或质量证明书、检测报告（力学报告和材料性能报告）、生产厂家资质证明文件等。9.2.2排水及再生水井盖验收时应按表3要求进行质量检验。表3检验项目和方法检验项目要求检验方法检测比例外观质量表面（含子盖）应符合6.1.1目测全数检验接触面应符合6.1.3防滑纹应符合6.1.2,6.2标识应符合6.3实测实量尺寸应符合5.1.3,5.1.4,5.1.5,5.1.6,5.2尺/游标卡尺/塞尺同一种类产品按500套为一批次，不足500套时按一批次计，每一批次按30%比例检测,两套以上不合格应做全数检查重量应符合附录A台秤力学试验承载能力应符合4.2委托有资质的单位检测每批次随机抽取2套进行试验，出现一套不合格应加倍抽样进行检测，若仍有不合格，则判定该批次产品为不合格。残留变形应符合8.59.3排水工程施工设计应包含排水及再生水井盖的承载能力等级、材质、结构尺寸、防坠落措施等内容。10设置10.1 位于路面上的排水及再生水井盖应与路面平齐，位于绿化带内的检查井盖高程应至少高于绿化地面200mmoDB12TXXXXX-XXXX10.2 位于津城核心区主干路、次干路、快速路或承载能力等级E600的排水及再生水井盖宜使用球墨铸铁井盖。10.3 位于低洼地区、压力管道下游处的排水检查井盖应使用重量大于90公斤的井盖，且安装子盖。10.4 雨水井算井座与道路侧石外沿间距应为50mm,不应设置在人行道、分车带上。道路开口处的雨水井算应沿开口八字侧石设置，不应设置在道路开口行车线位内。10.5 因道路规划调整、工程施工改变道路边线位置的，雨水井算设置应满足本规范10.4的规定。10.6 平算或平立联合井算算面标高应低于路面标高30Inm并应顺坡找齐，其范围为道路车行方向两侧各不少于1.5m；垂直方向两侧各不少于0.5m010.7 雨水井算下应设置截污装置，截污装置不得影响排沥功能。10.8 排水沟应在首末两端设置便于维护的汇水井，每50m位置应设置一处汇水井。11安装更换11.1 检查井盖应在道路底面层铺设完成后，使用反开槽方式安装收口圈后安装，安装时检查井座与收口圈应采用螺栓锚固连接，将井盖高程调至与地面高程一致后，应采用C30混凝土浇筑检查井盖周边至道路底面层高程，待混凝土强度达到75%后方可铺设道路表面层。安装要求见附录图8。11.2 雨水井算应在道路底面层铺设完成后，使用反开槽方式砌筑雨水井室后安装，安装雨水井算时，应采用C20混凝土浇筑雨水井算周边至道路底面层高程，待混凝土强度达到75%后方可铺设道路表面层。安装要求见附录图9。11-3排水及再生水井盖的安装允许偏差，参照表4执行。表4排水及再生水井盖安装允许偏差项目允许偏差(mm)检验方法检验频率范围点数井座与路面高差车行道3十字法，用直尺和塞尺量，取最大值每座1人行道花诺铺装W4；大理石、花岗岩铺装2十字法，用直尺和塞尺量，取最大值每座1井盖与井座高差1十字法，用直尺和塞尺量，取最大值每座1盖座间隙<6用塞尺量，取最大值每座1雨水井算与道路侧石间距40-60用直尺量测较大值每座2雨水井算安装方向开口方向面向道路中线观察每座1检查井较链安装方向与车行方向成90°观察每座1排水沟算与路面高差30-50用游标卡尺测量，取最大值每座111.4 更换井座时破除检查井盖周边范围应不少于200mm,宜采用圆形切割机按圆形分两次切割;破除雨水井算周边范围应不少于20Omm切缝应整齐顺直。11.5 拆除井座后的工作面应清理干净，基础应平整无松动。将井座调至路面高程并安装稳固后，应采用模具浇筑混凝土填充井座基础，使用的混凝土宜采用C30超早强微膨胀混凝土，待混凝土强度达到20Nmm2后方可通行。更换要求见附录图10。11.6 调升井盖高程应采用铸铁调节块或预制钢筋混凝土调节环。井盖标高调升范围90mm以下应使用铸铁调节块，90mm以上的应使用预制钢筋混凝土调节环，预制钢筋混凝土调节环累计叠加高度不得大于30Omm；30Omm以上的，应在井筒位置采用现浇混凝土或预制钢筋混凝土调节环调升检查井高程。预制钢筋混凝土调节环尺寸详见表5。表5预制钢筋混凝土调节环尺寸单位为亳米部件名称规格最小壁厚有效高度推荐值检查并调节环（井口）D6509090、140检查井调节环（井筒）D900、DlO30、D150010090、140、180、360收水井调节环450x7509050、90、140、18012巡视维护12.1 排水及再生水设施维护运营单位应对井盖建档，做到“一盖一编号、一井一档案”。12.2 排水及再生水设施维护运营单位应建立巡查、维护管理制度，配备专职人员，定期对井盖设施进行巡查、养护、维修，并做好记录。12.3 排水及再生水设施维护运营单位应将巡查内容与风险评估相结合，对风险等级高的点位增加巡查频次，避免安全事件发生。12.4 排水及再生水井盖巡查内容及处理方式见表6。表6排水及再生水井盖巡查内容及处理方式序号巡查位置问题类型判定标准处理方式1井盖跳响车辆碾压时发生响动安装防异响装置移位倾斜、松动、翘跛、翻跳、偏离井座更换破损破损面积5cm2更换破损面积W5cm2重点监测裂纹裂纹长度100mni更换表6排水及再生水井盖巡查内容及处理方式序号巡查位置问题类型判定标准处理方式1井盖裂纹裂纹长度WlOOmm重点监测沉降井盖与路面高差W15mm重点监测井盖与路面高差15mm调整安装井盖标识标识不明确或标识内容错误更换丢失补齐2井轴检查井轴轴断裂，井盖井座分离更换收水井轴轴断裂，井盖井座分离重点监测3防坠设施缺失防坠设施掉落打捞视情况更换防坠设施缺失补齐破损破损面积5cm2更换安装裂纹裂纹长度100mni更换安装4井座倾斜井盖与井座高度差W8mm重点监测井盖与井座高度差8mm更换破损缺失4cm2或形成贯穿裂缝更换安装井周破损（井盖中心点向外0.5m半径范围内）网裂监测沥青路面缺损W20cm2重点监测沥青路面缺损20cm2维修沉陷15mm维修沉陷W15mm重点监测表6排水及再生水井盖巡查内容及处理方式序号巡查位置问题类型判定标准处理方式4井座井周破损（井盖中心点向外O.5m半径范围内）凸起20mm维修凸起W20mm重点监测注：同一点位出现两项及以上重点监测情形应予以维修更换12. 5排水及再生水设施维护运营单位应按照井盖风险评估等级制定排水及再生水井盖更新改造计划，逐步更换病害并盖。13应急处置12.1 排水及再生水设施维护运营单位应实行24小时热线值班制度，应向社会公布热线电话。当接到排水及再生水井盖缺失或严重损坏的热线投诉工单后，必须在2小时内到现场安放护栏和警示标志，并及时处置。13. 2排水及再生水设施维护运营单位应当与涉及排水及再生水井盖养护维修的其他相关部门加强沟通，提高事故防范和应急处置能力。14. 3排水及再生水设施维护运营单位的排水及再生水井盖物资储备数量应满足表7的要求。表7排水及再生水井盖物资储备数量类别井盖（座）井座（座）排水检查井盖总数的2%总数的1%雨水井算N总数的2%N总数的现再生水检查井盖N总数的1%N总数的现附录A(资料性)表A,1井座净开孔650mm球墨铸铁检查井盖参数及允许偏差承教能力等级井盖外径(mm)板厚含花纹(mm)井盖厚度含肋(mm)井盖弧形口半径(mm)嵌入深度(mm)井座弧形口半径(mm)井座外径(mm)井座高度(mm)锚栓心>对螺中距mm相固孔1井盖重量(kg)井座重量(kg)C250735+218±1100+142±033±143±0900±2100+0.5420+1269.286.1D40022±1>84.9E60026±1>95,3a)井盖正面图c)C250检查井盖剖面图f）井圈平面图g）井圈剖面图标引序号说明：1排气孔2加劲肋，共6个360X15压板，预留¢8孔，共3个420X50孔，共3个5防盗链安装孔图A.1弧口球墨铸铁检查井盖结构示意图（井盖及井座平面图、剖面图）表A.2井座净开孔650mm钢纤维混凝土检查井盖参数及允许偏差承载能力等级井盖外径(mm)井盖厚度(mm)嵌入深度(mm)井座外径(mm)井座高度(mm)相对锚固螺栓孔中心距(nun)井盖重量(kg)井座重量(kg)B125745+9130+262t5890+3100+0.5401±1270245C250145±275t890±3120±0.5>110N55D400145±2754890±3120±0.5>110>55单位为毫米a)井盖平面图0745co650,B125,11=60mm,h1=130mm,钢箍厚度3mm;co650,C250,t1=73mm,h1=145mm,钢箍厚度5mm;co650,D400,t1=73mm,h1=145mm,钢箍厚度5mm;b）剖面图标引序号说明：1钢箍(按截面分为I型和型，型平边宽度为30mm)2两个专用通风孔3助启撬孔单位为毫米-12.co650,B125,t2=62mm,h2=100mm;co650,C250,t2=75mm,h2=120mm;co650tD400,t2=75mm,h2=120mm;d）剖面图标引序号说明：420X50?L,3处560X5压板，3处d）井盖平面配筋图e）井盖Af剖面配筋图审检、钢筋衰（co650）编号B125级C250级D400fS规格ma长度mm数%界总长m申Jftk规格mm长度ma数量根总长mk规格IDB长度mm数地根总长m谩k83650.370.141036510.370.231236510.370.32612501.250.288125011.250.4910125011.250.77618081.810.408180811.810.7110180811.811.12837062.220.491037062.221.371237062.221.97672032.160.48872032.160.851072032.161.3367030.210.0587030.210.0887030.210.08626061.560.35626061.560.351026061.560.9650*25方管7020.140.0950*25方管9020.180.1150*25方管9020.180.116745*60*3钢箍23092.313.23<>745*73*5钢箍230912.316.58745*73*5钢报230912.316.582.274.196.67钢筋净保护层12mm,钢筋骨架焊缝全部为I级焊缝（不得存在未焊满、根部收缩、咬边和接头不良等缺陷，不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷），井盖钢箍外露部分用黑色防锈漆防腐。图A.2钢纤维混凝土检查井盖结构示意图（井盖及井座平面图、剖面图）单位为毫米a）球墨铸铁检查井盖通风孔b）钢纤维混凝土检查井盖通风孔表A.3子盖尺寸参数井座净开孔(mm)子盖实验荷教(kN)子盖外径(mm)支撑面宽度(mm)子盖顶面与井盖底面间隙(mm)开孔率65040645±112.515mm-20mm30%-40%800775+1单位为毫米a)子盖平面图b)子盖剖面图标引序号说明：1支座对应卡位应留孔，便于插固定钢钉2。6孔图A.4子盖示意图表A.4井算净尺寸450mm*750mr的球墨铸铁雨水井算参数及允许偏差承载能力等级(kN)井算厚度含肋(mm)锹入深度(mm)井座外沿尺寸(mm)并座高度(mm)井座支撑面宽度(mm)井算重量(kg)井座重量(kg)C25048±24O+o-2872*572±356±0.524±245.926.1D40070±258.8单位为毫米21a)C250雨水算2-2平面图b)C250雨水算剖面图I制潮脚盼竽丁耳UJLlLILIULlULiU山口口678750c)C250雨水算剖面图单位为毫米d)D400雨水算2-2平面图e)D400雨水算剖面图,I-1Il一-U3|“12206I266|20612"|3212124|218H218H218|24f）D400雨水算剖面图g）雨水算井座2-2平面图h）雨水算井座剖面图单位为毫米750二2(X)一Lir)imi45K702I85U872i）雨水算井座剖面图标引序号说明：1销轴孔2200X35孔3180X35孔材料采用球墨铸铁QT-700o本算子可以与井座采用轴（或其他形式）相联系以防止丢失，具体做法由厂家自定。本图与球墨铸铁雨水井座配套加工组装使用。防腐做法为涂沥青清漆一道。图A.5雨水井算单平算示意图（井算及井座平面图、剖面图）单位为毫米510 而a）排水沟算平面图b）排水沟算B-B剖面图W!800c）排水沟算A-A剖面图图A.6球墨铸铁U型排水槽示意图（平面图、剖面图、立面图）表A.5检查井盖标识参数表标识规格6650井盖800井盖防滑花纹种类45。花纹/星状花纹、条块花纹演）度3mm-5mm长度条块花纹:90mm井盖标识文字天津排水/天津中水字号60mm高度3mm-5mm字体宋体井盖类别文字雨/污/中字号70mm局度3mm-5mm字体宋体热线电话、警示标语文字热线电话：123456;警示标语：严禁私开禁投烟火字号30mm30un局度3mm-5mm字体宋体单位为亳米b)650井盖(E600)单位为毫米c）Q800井盖图A.7井盖外观（标识、防滑纹）耐混赳百层科雕士底gg-单位为毫米200-500200-500检查并隹、道珞结杓层缪反刑娉收口用后联士j¾El：为检查井井羞直径：hl为道路表面层厚度；h2为道路地面层厚度。图A.8检查井盖安装剖面示意图单位为毫米石图A.9雨水井算安装剖面图单位为毫米宜麻C30期毁破土蝇道螭杓上基层检查并座检查井盖200-5001.钢筋士腌注：为检查井井盖直径；hl为道路表面层厚度;h2为道路底面层厚度。200-500图A.10检查井盖安装示意图
