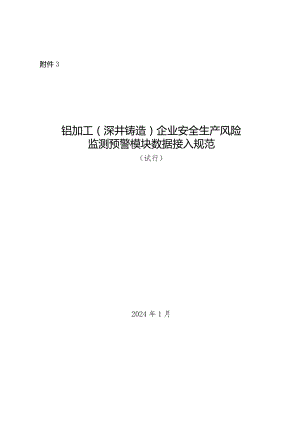

2024年1月《铝加工（深井铸造）企业安全生产风险监测预警模块数据接入规范》.docx

附件3铝加工（深井铸造）企业安全生产风险监测预警模块数据接入规范（试行）2024年1月一、范围1二、规范性引用文件1、）口禾口At2（一）铝加工（深井铸造）工艺2（二）熔铸2（三）熔铸单元2（四）应急储存设施2（五）流槽3（六）结晶器（模盘）3（七）浇铸炉3四、缩略语3五、接入数据分类3（一）基础数据4（二）感知数据4（三）视频数据4（四）预警数据4六、基础数据4（一）企业基础信息4（二）企业专项信息6（三）设备设施信息6（四）企业日常管理数据7七、感知数据接入要求10（一）监测参数选定标准10（二）监测指标信息11（三）动态感知信息12八、视频监控接入要求12（一）视频接入范围12（二）视频接入13（三）视频接入要求14（四）性能要求16（五）网络安全架构18（六）安全防护措施18（七）重点视频配置信息19（八）视频报警事件信息19九、预警信息19I、附件数据接入要求21十一、监测数据交换要求22（一）接入频率22（二）承载网络23（三）地方应急管理部门数据交换到应急管理部23附录1监测指标类别代码表36附表1检测指标类别代码表36附录2服务总线操作指南36（一）静态数据接入流程36（二）附件数据接入流程39（三）感知数据接入流程41铝加工（深井铸造）企业安全生产风险监测预警模块数据接入规范（试行）一、范围本规范规定了铝加工（深井铸造）企业安全生产风险相关监测预警数据的分类、接入和交换方式。本规范适用于铝加工（深井铸造）企业安全生产相关基础数据、感知数据、视频监控数据、预警信息数据的接入。二、规范性引用文件GB/T56112017铸造术语GB/T59722023起重机钢丝绳保养、维护、检验和报废GB/T74082005数据元和交换格式信息交换日期和时间表示法GB/T194872004电子政务业务流程设计方法通用规范GB/T236942013风险管理术语GB/T243532022风险管理原则与实施指南GB/T250692022信息安全技术术语GB/T256472010电子政务术语GB/T279212023风险管理风险评估技术GB/T281812022公共安全视频监控联网系统信息传输、交换、控制技术要求GB300782013变形铝及铝合金铸锭安全生产规范GB/T352952017信息技术大数据术语三、术语和定义下列术语和定义适用于本文件。（一）铝加工（深井铸造）工艺在一定的工艺条件下，将熔化好的铝及铝合金熔融液体注入模盘冷却凝固后，通过引锭牵引装置在垂直方向上不断向下拉伸形成铸锭，达到一定长度后停止铸造，将铸锭吊出铸井的立式地坑式半连续铸造方法。（二）熔铸熔炼与铸造的简称，是将电解铝液、固体金属及配料经过熔炼后浇入铸模或者模盘，凝固成为所需化学成分、形状、尺寸和性能的铸件或铸锭的过程。（三）熔铸单元浇铸炉、铸造机、铸井、流槽（包括供流流槽、分配流槽）、结晶器（模盘）、熔融金属应急排放和应急存储设施以及其他辅助装置构成的生产单元。（四）应急储存设施在熔铸单元及周边专门为及时防范和处置深井铸造生产意外而配置的设备、设施及器材，用于在紧急情况下存储熔融金属。（五）流槽流槽通常指浇铸炉与结晶器（模盘）之间的内衬耐火材料的U型槽，铝液由浇铸炉流出经过流槽注入结晶器，包括供流流槽和分配流槽。（六）结晶器（模盘）对铝液的铸模常用到结晶器（模盘），结晶器（模盘）是承接铝液并使之按规定的断面形状凝固成设定形状的铝及铝合金铸锭的模具。（七）浇铸炉与铝加工（深井铸造）设备通过供流系统直接相连的浇铸（注）炉组，包括保温炉（静置炉）、熔保一体炉，不包含单独具备熔炼功能的熔炼炉炉组。四、缩略语下列缩略语适用于本规范。PLC可编程逻辑控制器（ProgrammabIeLOgiCContrOller）DCS分布式控制系统（DistributedControlSystem）VPN虚拟专用网络（VirtUaIPrivateNetwork）MES制造执行系统（ManufacturingExecutionSystem）GIS地理信息系统（GeographicInformationSystem,Geo-InformationSystem）五、接入数据分类（一）基础数据主要包含企业基础信息、企业专项信息、设备设施信息、企业日常管理数据等。（二）感知数据主要包括铸造系统相关感知数据的实时值、报警信息以及设备离线信息等。（三）视频数据主要包括铝加工（深井铸造）车间内浇铸炉区域、铸造井区域的视频监控画面。（四）预警数据根据铝加工（深井铸造）企业安全风险监测预警模型的计算结果，向企业推送的相关风险预警信息。六、基础数据（一）企业基础信息企业基础信息包括企业名称、统一社会信用代码、经营地址、实际控制人、安全生产管理负责人等信息。表6T企业基础信息表(TBDEEPWELLCOMPANYINFO)序号名称标识符号数据类型数据长度是否必填说明1主键ID字符36是2企业名称ENTERPRISE_NAME字符200是3统一社会信用代码UNISCID字符18是4营业状态BUSINESSSTATUS字符2是1:营业；2:停业（歇业）；3:关闭5生产经营方式PRODUCTIONMODE字符2是1：生产（制造）;2:批发经营；3:零售经营;序号名称标识符号数据类型数据长度是否必填说明4:储存;5:使用；6:其他6行政隶属关系ADMINISTRATIVE.SUB-0RDINTI0N字符2是1：中央级；2:省级；3:地市级；4:区县级7国民经济类型REGISTRATION,TYPE字符2是1：国有；2:集体；3:联营；4:私营；5:有限责任；6:股份有限；7:股份合作；8:港澳台；9:外商投资；10:分公司；11:其他8经营地址ADDRESSj)PERATING字符300是经营地址详细地址9行政区域编码AREACODE字符6是企业注册地行政区域，必须到区县级（6位）10实际控制人LEGAL_REPRESENTATIVE字符50是姓名11实际控制人电话CONTACTNUMBER字符20是手机，短信发送使用12安全生产管理负责人SAFETYPRODUCTION.MNGEMENT,NME字符50是姓名13安全生产管理负责人电话SAFETYPRODUCTIONMANAGEMENTNUMBE字符20是手机，短信发送使用14主营业务（主要产品）OP_SCOPE字符300是15企业规模COMPANY_SCALE字符2是1：规上；2:规下区分依据是“指当年产品销售收入2000万元以上（含）的工业企业”16经度LONGITUDE数值9,6是生产场所的中心位置处，按照应急管理一张图坐标填写17纬度LATITUDE数值9,6是18数据接入标识DATAID字符12是数据接入标识，行业领域类型（SJ）+区县级行政区划编码（6位）+4位数字流水号19企业停工状态STOP.STATUS字符1是0：停工；1:开工20有效标记ACTIVED字符1是0：无效；1:有效序号名称标识符号数据类型数据长度是否必填说明21创建人CREATOR_NAME字符50是22创建时间CREATEjnME期间日时是23修改人UPDAT0R_NAME字符50是24修改时间UPDATETIME期间是（二）企业专项信息企业专项信息包括浇铸炉数量、浇铸炉类型、铸造作业人员总数等信息。表6-2企业专项信息表(TB_SPECIAL_COMPANYNFO)序号名称标识符号数据类型据度数长是否必填说明1主键ID字符36是2数据接入标识DATA_ID字符12是关联企业“TBDEEPWELLCOMPANYINFOm表中的“数据接入标识”字段3浇铸炉-倾动炉数量TlLTlNG_FURNACES.NUMBER数值6是单位：台4浇铸炉-固定炉数量STATlONARFURNACES_NUMBER数值6是单位：台5铸造作业人员数量CASTING_PERSON_NUMBER数值6是单位：人6有效标记ACTIVED字符1是0：无效；1：有效7创建人CREAToR_NAME字符50是8创建时间CREATETIME日期时间是9修改人UPDAToR_NAME字符50是10修改时间UPDATEJnME日期时间是（三）设备设施信息铝加工（深井铸造）企业的设备设施主要包括铝加工（深井铸造）铸造井。铝加工（深井铸造）铸造井信息包含铸造井所属企业名称、车间名称、铸造井名称、铸造产品类型、单班铸造人员数量、底盘牵引类型（卷扬机牵引系统/液压装置牵引系统）。其中，牵引系统信息包括设备类型、安装日期、检查周期等信息。表6-3铝加工（深井铸造）铸造井信息表（TB_CASTINGWELLINFO）序号名称标识符号数据类型数据长度是否必填说明1主键ID字符36是2设备编码EQUIP/ODE字符16是所属企业数据接入标识（12位）+2位类型编码（铸造井类型编码：01）+2位流水编码3数据接入标识DATAJD字符12是关联企业“TB_DEEP_WELL_COMPANYINFOw表中的“数据接入标识”字段4企业名称C0MPANY_NAME字符200是5车间名称W0RKSH0P_NAME字符18是6车间代码WORKSHOPCODE字符18是7铸造井名称CASTING_WELLS_NAME字符50是8企业内部编号DEVICEID字符13是铸造井企业内部使用的编号9铸造产品类型CASTINGPRODUCTION.TYPE字符2是1:圆锭（铸棒）；2:扁锭；3:其他10单班铸造人员数量CASTING_PERSON_NUMBER数值6是该铸造井涉及的单班作业人数，单位：人11铸造机种类HOISTING_SYSTEM_TYPE字符1是1：卷扬机牵引铸造机；2:液压牵引铸造机12安装日期INSTALL_DATE日期是铸造井安装日期13检查周期CHECKCYCLE字符50是指铸造井的检查周期14设备运行状态EQUIP.STATUS字符1是0：停用；1：在用15有效标记CTIVED字符1是0：无效；1：有效16创建人CREATOR_NAME字符50是17创建时间CREATEJnME日期时间是18修改人UPDATOR_NAME字符50是19修改时间UPDATETIME日期时间是（四）企业日常管理数据企业日常管理数据主要包含钢丝绳更换记录、钢丝绳检查提醒记录、设备停用记录。1.钢丝绳更换记录钢丝绳更换记录主要是铝加工（深井铸造）铸造井卷扬系统钢丝绳更换记录，包括所属铸造井、钢丝绳更换日期等信息。表6-4钢丝绳更换记录信息表(TB_DEEP_WELL_WIREROPE_REPLACE_RECORD)序号名称标识符号数据类型数据长度是否必填说明1主键ID字符36是2设备编码EQUlP_CODE字符16是关联铝加工（深井铸造）铸造井信息表“TB_CASTINGWELLINFO”中“设备编码”字段3数据接入标识DATAID字符12是关联企业“TB_DEEP_WELLCOMPANYINFOm表孑的“数据接入标识”字段4钢丝绳更换日期REPLACE_DATE日期是日期格式5有效标记ACTIVED字符1是0：无效；1：有效6创建人CREATOR_NAME字符50是7创建时间CREATETIME日期时间是8修改人UPDATORNAME字符50是9修改时间UPDATETIME日期时间是2 .钢丝绳检查提醒记录企业应定期检查卷扬系统钢丝绳，对于超期未检查钢丝绳的情况自动生成钢丝绳检查提醒记录，钢丝绳完成检查后，提醒结束。表6-5钢丝绳检查提醒记录信息表(TB_DEEP_WELL_WIREROPE_CHECK_RECORD)序号名称标识符号数据类型数据长度是否必填说明1主键ID字符36是2设备编码EQUIP_CODE字符16是关联铝加工（深井铸造）铸造井信息表“TBcastingwellinfo”中“设备编码”字段3数据接入标识DATA.ID字符12是关联企业“TB_DEEP_WELL_COMPANYINFOw表*的“数据接入标识”字段4提醒开始时间REMINDSTARTTIME日期时间是5提醒结束时间REMIND-ENDjriME日期时间否钢丝绳完成检查后，提醒结束，需要上传结束时间6提醒描述REMIND_NOTE字符300是7有效标记ACTIVED字符1是0：无效；1：有效8创建人Creatoilname字符50是9创建时间CREATETIME日期时间是10修改人UPDATOR_NAME字符50是11修改时间UPDATEJrlME日期时间是3 .设备停用记录设备停用记录主要是铝加工（深井铸造）铸造井运行状态停用记录，包括停用日期、停用说明、停用证明资料等信息。设备停用状态下，预警平台中该设备不再预警/报警。表6-6设备停用记录信息表(TB_DEEP_WELL_CASTINGWELL_STOPWORK_RECORD)序号名称标识符号数据类型数据长度是否必填说明1主键ID字符36是2设备编码EQUIP_CODE字符16是关联铝加工（深井铸造）铸造井信息表“TB_CASTINGWELLINFO”中“设备编码”字段3数据接入标识DATA.ID字符12是关联企业“TB_DEEP_WELL_COMPANYINFOm表印的“数据接入标识”字段4停用日期STOPWORiLSTART_DA日期是日期格式5停用类型STOPWORKTYPE字符10否1:正常计划停用；2:非计划临时停用。为空时默认为正常计划停用6停用说明STOPWORK,EXPLAIN字符1000是7停用证明资料stopworkNotusedrEPORT附件是通过附件记录表上传；上传企业自行确定的停用资料证明或上级单位批复资料（有印章，本印章可以是企业单位公章、安全管理部门公章或主要负责人或安全副总/总监或安全部门负责人签字或签章）。临时停用，需要企业编制一个说明文件，现场人员签字拍照上传8有效标记ACTIVED字符1是0：无效；1：有效9创建人CREATORNAME字符50是10创建时间CREATEJrlME日期时间是11修改人UPDAToR_NAME字符50是12修改时间UPDATEjnME日期时间是七、感知数据接入要求（一）监测参数选定标准按照铝加工（深井铸造）工艺流程中的浇铸炉、流槽、铸造机等主要设备，对铝加工（深井铸造）感知数据进行实时采集及接入，主要接入的数据包括安全联锁系统启停信号、浇铸炉出口流槽液位、分配流槽（或模盘）入口液位、结晶器（或模盘）进水压力等关键安全参数。表77铝加工（深井铸造）关键安全参数标准表（TB_DEEP_WELL_CASTING_KEYINFO）序号参数名称参数来源参数类型是否必选涉及报警类型1安全联锁系统启停信号安全联锁系统控制柜开关开关量是开、关2浇铸炉出口流槽液位液位传感器模拟量是高报警3分配流槽（或模盘）入口液位液位传感器模拟量是低报警4结晶器（或模盘）进水压力压力传感器模拟量是低报警5结晶器（或模盘）进水流量流量传感器模拟量是低报警6应急水阀状态（应急供水支路的应急水阀）阀门开关量是开、关7应急水压力（应急水源管道压力）压力传感器模拟量是低报警8紧急安全闸阀状态（或流槽新开装置）联锁投入信号传感器开关量是开、关序号参数名称参数来源参数类型是否必选涉及报警类型9冷却水进水温度与铸井排水温度的差值温度传感器模拟量是高报警10卷扬机牵引系统钢丝绳定期检查或更换提醒预警系统提供一是高报警11可燃有毒气体报警信号可燃有毒气体传感器开关量否高报警12应急水箱水位液位传感器模拟量否低报警13视频监控报警信号摄像机报警事件是高报警（脱岗、人员超限）（二）监测指标信息用于铝加工（深井铸造）工艺流程中的浇铸炉、流槽、铸造机等主要设备关键安全参数采集指标的信息。监测指标包括监测指标编码、指标名称、指标类别、指标位置、报警阈值及指标状态等。如果监测指标为模拟量，则指标对应的报警阈值（高报阈值、高高报阈值、低报阈值、低低报阈值，至少填一项）必填；如果为开关量，则开关量报警值必填。表7-2监测指标信息表(TB_DEEP_WELL_CASTING_TARGETINFO)序号名称标识符号数据类型数据长度是否必填说明1主键ID字符36是2企业名称CoMPANY_NAME字符200是3指标编码TARGET_C0DE字符19是所属设备编码（16位）+3位流水编码4所属设备编码EQUIPCODE字符16是监测指标关联所属设施设备编码（16位）5指标名称TARGETNAME字符100是6指标类别TARGET_TYPE字符7是依据监测指标类别代码表，见附录1监测指标类别代码表传感监测指标。7指标位置TARGET_PLACE字符20是指标采集点位置8计量单位TARGET_UNIT字符10模拟量必填9高报阅值THRESHOLDjJPjJMlT数值12,210高高报阈值THRESHOLDjP_UP_LIMIT数值12,2序号名称标识符号数据类型数据长度是否必填说明11低报阈值THRESHOLD-DOUrN-LIMIT数值12,212低低报阈值THRESH0LD_D0WN_D0WN.LIMIT数值12,213描述TARGET.DESCRIPTION字符20014信号类型SIGNAL_TYPE字符2是1：模拟量；2:开关量15开关量报警值ALARM_VALUE数值6,0开关量报警值：1或016指标停用状态TARGET_STATUS字符1是0：停用；1:正常使用17有效标记ACTIVED字符1是0：无效；1：有效18创建人CREATOR_NAME字符50是19创建时间CREATEjnME日期时间是20修改人UPDATOR,NME字符50是21修改时间UPDATE_TIME日期时间是（三）动态感知信息动态感知信息包括铝加工（深井铸造）设施关键安全监测指标的实时数据与报警、消警数据。根据企业自动化数据现状，从企业现场DCS/MES/PLC等自控系统来源，按照采集规范要求的采集频率对指标实时值进行采集与上报。采集的信息参照本规范的“监测数据交换要求”，主要的采集指标包括时间戳、当前值等。根据企业自动化数据现状，从企业端采集或实时生成各监测点位的报警、消警数据，并实时上传。报警数据的判定与上传规范参照本规范的“监测数据交换要求”。八、视频监控接入要求（一）视频接入范围视频监控主要用于监测生产期间浇铸、铸造两类生产场所，视频画面能覆盖监控区域，且无严重遮挡。表8-1视频监控接入范围表序号视频监控区域1浇铸炉区域2铸造井区域(需覆盖模盘和铸造井人员作业区域)(二)视频接入视频图像平台由部级、省级、地市级及区县(园区)级组成，以部级平台为骨干节点，实现各级图像平台的汇聚联网。以省级平台为平台节点，实现视频流转，以区县(园区)级平台为接入节点，接入各类图像信息资源，平台逐级级联构成联网系统。具体接入方式如下：(1)部级视频图像平台与省级视频图像平台之间通过政务外网传输，采用GB/T281812022国标协议对接。部级平台调取省级平台的授权视频资源，包括实时视频与历史视频。(2)地方视频图像平台与上级视频图像平台、下级视频图像平台之间通过政务外网传输，采用GB/T281812022国标协议对接。地方视频图像平台可调取各企业视频图像平台上授权视频资源。(3)企业有视频图像平台，采用GB/T281812022国标协议与地方视频图像平台对接，通过VPN专网或互联网传输。(4)部分企业无视频图像平台，需通过增加协议码流转换终端，将传输协议转换成标准的级联协议与地方视频图像平台对接，通过VPN专网或互联网传输。表8-2视频设备信息数据表(T3DEEPWELL_VID汨INFO)序号名称标识符号数据类型数据长度是否必填说明1视频编号ID字符20是视频唯一标识，按照行6位行政区划（取企业数据接入标识中间6位行政区划编码）+2位预留+2位行业编码（铝加工视频行业编码：65）+3位视频设备类型编码+企业接入标识后4位流水码+3位视频设备序列号（流水码）执行2所属行政区划编码AREA_C0DE字符50是全国唯一行政区划编码3所属企业C0MPNY-NME字符200是4安装场所PLACENAME字符36是场所编码5设备名称EQUIPNAME字符50是视频在省级视频平台中的唯一性标识6设备型号EQUlPJrYPE字符100是7设备品牌EQUlP.FACTORY字符200是8经度LONGITUDE数值9,6是9纬度LATITUDE数值9,6是10是否在线ONLINE字符1是0：否；1：是11是否有效VALID字符1是0：无效；1：有效12创建人CREATOR-NME字符5013创建时间CREATETIME日期时间14修改人UPDATOR.NAME字符5015修改时间UPDATETIME日期时间（三）视频接入要求1 .部级视频图像平台要求部级视频图像平台同时具备与下级视频图像平台对接GB/T281812022国标协议进行信息传输、交换的能力。部级视频图像平台支持GB/T281812022国标协议并具备固定IP地址的，要求视频图像平台接入政务外网或专网，并向政务外网或专网网络开放国标协议要求的服务端口。2 .省级视频图像平台接入部级视频图像平台要求省级视频图像平台接入部级视频图像平台要求按国标协议对接：省级视频图像平台同时具备与上级视频图像平台、下级视频图像平台对接GB/T281812022国标协议进行信息传输、交换的能力。省级视频图像平台支持GB/T281812022国标协议并具备固定IP地址的，要求视频图像平台接入互联网、政务外网或专网网络，并向互联网、政务外网或专网网络开放国标协议要求的服务端口。非标平台对接：省级视频图像平台不支持GB/T281812022国标协议的，可通过视频图像平台软件升级或增加视频汇聚单元两种方式进行升级改造，将非标平台的信令协议、设备ID、媒体传输协议、数据封装格式、媒体码流进行标准化的转换，确保输出符合GB/T281812022国标协议的标准信令与标准码流；省级视频图像平台不具备固定IP地址的，根据GB/T281812022国标协议要求提供固定的IP地址，并向互联网、政务外网或专网网络开放国标协议要求的服务端口。3 .企业接入上级视频图像平台要求国标平台对接：企业视频图像平台采用GB/T281812022国标协议与上级视频图像平台进行对接。企业视频图像平台支持GB/T281812022国标协议并具备固定IP地址的，要求企业视频图像平台接入互联网或专网网络，并向互联网或专网网络开放国标协议要求的服务端口。非标平台对接：企业视频图像平台不支持GB/T281812022国标协议的，可通过视频图像平台软件升级或增加视频汇聚单元两种方式进行升级改造，将非标平台的信令协议、设备ID、媒体传输协议、数据封装格式、媒体码流进行标准化的转换，确保输出符合GB/T281812022国标协议的标准信令与标准码流。企业视频图像平台不具备固定IP地址的，根据GB/T281812022国标协议要求提供固定的IP地址，并向互联网或专网网络开放国标协议要求的服务端口。4 .企业视频监控数据存储要求通过部、省视频平台级联，实现视频点位向上逐级推送，向下逐级调阅，满足各级应急管理部门对企业视频监控资源调阅需求，包括实时视频与历史视频。视频监控录像原则上由企业进行存储，企业存储的视频监控每路按照不低于7X24小时存储时长进行系统设计。地方应急管理部门可根据自身条件选择性对企业重点部位视频进行备份存储。（四）性能要求1.视频接入平台性能当前企业已有视频监控资源，针对省级视频联网平台的系统可扩展基本容量，要求如下：省级平台至少支持全省铝加工（深井铸造）企业接入视频总路数的资源管理能力；省级平台在支持自身应用的基础上需要给部本级保留并发实时视频转发数量50路；平台支持H.264、H.265等信源编码标准的视频播放。5 .带宽性能为选择合适的网络链路，需要对链路所需带宽进行合理评估，根据数据流的走向，计算出带宽需求。在进行带宽计算时，需要遵循合理的计算公式，具体公式为：所需链路总带宽二预览所需带宽+回放所需带宽+存储所需带宽。根据上述公式，可大体计算带宽：(1)政务外网省级视频平台与部级视频平台带宽，以视频并发数量50路(预览)计算，每路视频以200万像素1080P4Mbps码流为基准，至少需要50X4MbPS=200MbPS带宽。考虑到网络传输链路可靠性问题，需要至少200MbPS/0.7=285MbPs。(2)企业视频直接接入地方应急管理部门视频平台带宽，以视频调阅并发数量5路(预览+回放)、存储路数5路计算，每路视频以200万像素、H.264编码格式为例，108OP视频图像码流速率取4Mbps,调阅及存储码流速率为(5+5)×4Mbps=40Mbpso建议网络带宽不低于50Mbpso6 .网络安全设计要求(1)安全域划分。根据系统部署需求、业务需求以及安全保护需求，通过安全区域划分，解决各不同区域间边界控制问题。(2)视频接入区安全域。企业视频资源的所属网络由于分布广泛，因此，在网络安全防护方面要综合考虑终端设备、数据可用性、数据保密性、数据可审计、准入控制和身份认证等风险因素。(3)网络边界区安全域。企业视频资源的所属网络与政务外网互联时，形成了网络边界区域。网络边界通过部署相应安全隔离设备对应用、用户、内容、威胁、时间、位置多个维度的全面感知，提供精细的业务访问控制和加速。包括入侵防御（IPS）和防病毒（AV）等应用层深度防御与应用识别相结合，有效提高了威胁防御的效率和准确性。（4）核心网区安全域。核心网区安全域是在政务外网部分，视频联网系统将依托政务外网来进行建设。需要部署有针对性防护的安全设施，提高核心网区整体安全性。（五）网络安全架构结合安全域的规划，网络安全架构在技术管控方面主要通过“接入安全防护+网络安全边界防护+核心网内防护”来进行整体防护。接入安全防护采用“防火墙+VPN+接入认证”；网络安全边界防护采用防火墙、视频设置安全边界；核心网防护采用访问控制、入侵防御、防范DDOS、防病毒、安全审计、运维管理、WEB防护、终端安全等手段。（六）安全防护措施视频接入区安全设计：针对互联网接入的情况，通过部署VPN安全视频接入网关实现前端设备的主机漏洞扫描以及终端安全管理，使得能够对于主机的漏洞进行加固以及严格控制接入设备的端口使用。边界互联区安全：政务外网和互联网进行互联时，须部署安全隔离设备，提供安全隔离，确保各网络之间安全的数据交换。（七）重点视频配置信息配置重点视频关联的铸造井信息及视频分析指标类别信息。表8-3铸造井视频配置信息表(TB_DEEP_WELL_VIDE(LCoNFIGJNFO)序号名称标识符号数据类型数据长度是否必填说明1视频编号ID字符20是关联视频设备信息数据表aTB_DEEP_WELL_VIDEOINFO,中“视频编号“手段2关联设备编码EQUIPCODE字符300否监控范围覆盖铸造井的视频必填；关联铝加工（深井铸造）铸造井信息表aTB-CASTINGWELLINFO,中“设备编码”号段；可多选，用“；"间隔3视频分析指标类别TARGETTYPE字符100否配置视频智能分析算法的视频必填，可多选，用“；”间隔，未配置的为空；依据监测指标类别代码表，见附录1监测指标类别代码表视频分析指标：SJ02001；SJ020024备注REMARKS字符300否5有效标记ACTIVED字符1是0：无效；1：有效6创建人CREATOR_NAME字符50是7创建时间CREATE_TIME日期时间是8修改人UPDATOR_NAME字符50是9修改时间UPDATE_TIME日期时间是（八）视频报警事件信息企业铝加工（深井铸造）车间内浇铸炉区域、铸造区域有配置智能分析监控视频的，监测产生脱岗、人员超限视频报警事件，需要实时进行上报，记录报警事件主键、视频编号、视频分析指标类别、报警时间、报警现场画面截图。按照本附件第十一章要求的数据内容进行上报。九、预警信息各地区通过数据交换平台将企业预警信息和预警信息闭环管理数据交换到部本级。省级平台应建立预警模型，对企业监测情况进行动态计算，模型产生预警时，应及时向企业推送预警信息。模型产生预警时生成一条预警记录，预警状态为未消警，预警结束后，本条预警记录预警状态变更为已消警，预警记录通过预警信息推送记录表上报部系统。企业接收预警信息后应及时进行现场处理，预警记录消警后，填报反馈信息完成管理闭环，通过预警信息处置反馈表上报部系统。表97预警信息推送记录表(TBDEEPWELLWARNINFO)序号名称标识符号数据类型数据长度是否必填说明1预警编号ID字符36是主键，唯一2预警发布单位WARNORG字符200是预警信息发布的单位3数据接入标识DATA_ID字符12是关联企业rtTBDEEPWELLCOMPANYINFO,表中的''数据接入标识”字段4预警等级WARN.RANK字符1是1：红色预警;2:橙色预警;3:黄色预警5预警起始时间START_TIME日期时间是6预警状态WARN.STATUS字符1是0：未消警；1：已消警7预警结束时间END_TIME日期时间
