LVRV系列V型槽导轨滚轮轴承.doc

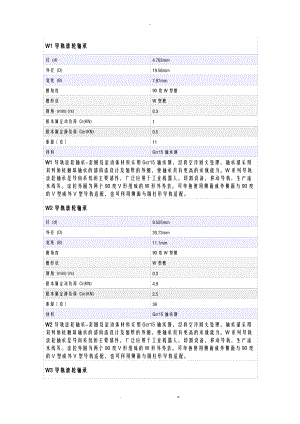

-W1导轨滚轮轴承径 (d)4.763mm外径 (D)19.56mm宽度 (B)7.87mm槽角度90度W型槽槽形状W型槽倒角 (min) (rs)0.3根本额定动负荷 Cr(KN)1根本额定静负荷 Cor(KN)0.5重量克11材料Gcr15轴承钢W1导轨滚轮轴承-套圈及滚动体材料采用Gcr15轴承钢，经真空淬回火处理，轴承部采用双列角接触球轴承的部构造设计及加厚的外圈，使轴承具有更高的承载能力。W系列导轨滚轮轴承是导向系统的主要部件，广泛应用于工业机器人，切割设备，移动导轨，生产流水线等。滚轮外圈为两个90度V形组成的W形外外表。可单独使用侧面或外侧面与90度的V型或外V型导轨适配，也可利用侧面与圆柱形导轨适配。W2导轨滚轮轴承径 (d)9.525mm外径 (D)30.73mm宽度 (B)11.1mm槽角度90度W型槽槽形状W型槽倒角 (min) (rs)0.3根本额定动负荷 Cr(KN)4.9根本额定静负荷 Cor(KN)2.5重量克38材料Gcr15轴承钢W2导轨滚轮轴承-套圈及滚动体材料采用Gcr15轴承钢，经真空淬回火处理，轴承部采用双列角接触球轴承的部构造设计及加厚的外圈，使轴承具有更高的承载能力。W系列导轨滚轮轴承是导向系统的主要部件，广泛应用于工业机器人，切割设备，移动导轨，生产流水线等。滚轮外圈为两个90度V形组成的W形外外表。可单独使用侧面或外侧面与90度的V型或外V型导轨适配，也可利用侧面与圆柱形导轨适配。W3导轨滚轮轴承径 (d)12mm外径 (D)45.72mm宽度 (B)15.88mm槽角度90度W型槽槽形状W型槽倒角 (min) (rs)0.6根本额定动负荷 Cr(KN)9.4根本额定静负荷 Cor(KN)4.9重量克130材料Gcr15轴承钢W3导轨滚轮轴承-套圈及滚动体材料采用Gcr15轴承钢，经真空淬回火处理，轴承部采用双列角接触球轴承的部构造设计及加厚的外圈，使轴承具有更高的承载能力。W系列导轨滚轮轴承是导向系统的主要部件，广泛应用于工业机器人，切割设备，移动导轨，生产流水线等。滚轮外圈为两个90度V形组成的W形外外表。可单独使用侧面或外侧面与90度的V型或外V型导轨适配，也可利用侧面与圆柱形导轨适配。W4导轨滚轮轴承径 (d)15mm外径 (D)59.94mm宽度 (B)10.05mm槽角度90度W型槽槽形状W型槽倒角 (min) (rs)1.0根本额定动负荷 Cr(KN)14.8根本额定静负荷 Cor(KN)8.2重量克280材料Gcr15轴承钢W4导轨滚轮轴承-套圈及滚动体材料采用Gcr15轴承钢，经真空淬回火处理，轴承部采用双列角接触球轴承的部构造设计及加厚的外圈，使轴承具有更高的承载能力。W系列导轨滚轮轴承是导向系统的主要部件，广泛应用于工业机器人，切割设备，移动导轨，生产流水线等。滚轮外圈为两个90度V形组成的W形外外表。可单独使用侧面或外侧面与90度的V型或外V型导轨适配，也可利用侧面与圆柱形导轨适配。LV(RV)系列V型槽导轨滚轮轴承 LV(RV)系列轴承可广泛用于圆柱形导轨或120°的V型导轨。与LFR系列滚轮不同，LV系列轴承对导轨的尺寸适应性强，每个规格可以适配的导轨直径尺寸围较大，可广泛应用于重型导轨、移动设备、校直机械等。 轴承采用双列角接触球轴承的部构造设计及加厚的外圈，使轴承具有更高的承载能力。 轴承用优质轴承钢AISI52100或不锈钢AISI440C制造，经热处理、精细磨削加工而成，并在部填充长寿命的高品质多用途油脂。轴承防尘采用金属防尘盖。轴承也可以提供带有同心轴和偏心轴的轴承。 轴承外圈的V型槽底有退刀槽，如使用要求不允许退刀槽时，可向众信轴承公司订购不带退刀槽的轴承，也可定制其它V形角度的轴承。应用了众信轴承(RV)LV系列导轨轴承的导向系统具有以下特征：1. 阻力小，寿命长，应用广泛： (众信轴承)LV(RV)系列导轨滚轮轴承的V形外表经过精细磨削加工，外表粗糙度达Ra0.32。轴承的V型槽与圈安装平面平行度好。工作时，轴承与圆柱形导轨之间的受力平稳，磨擦阻力小。2. 安装简单方便：轴承配置偏心轴及同心轴后，使安装很方便，调整偏心轴承的偏心量即可得到适宜的预载。LV系列轴承可广泛用于圆柱形导轨或120°的V型导轨：LV20/ ZZ 、 LV20/8ZZ 、LV20/10ZZ 、LV202-38ZZ、LV202-40ZZ、LV201ZZ、LV201-14.2RS、LV202-41ZZ、LV203ZZ、LV204-57ZZ、LV204-58ZZ滚轮型号Wheels No .外径上dwmm 径 Bore mm外径 O.D. mm宽度 Width mm 宽度 Width mm A角度Angle倒角Chamfer r/min mm 载荷Load重量 Weight 众信轴承dw dDBCAR/minCw(KN) Cow(KN) KgLV 20/7 ZZ10 722111114.5120 0.3 3.78 2.05 17 LV 20/8 ZZ 10 830141418.1120 0.3 5.132.67 49LV20/10ZZ10 1030141418.1120 0.35.13 2.67 48LV 202-38 ZZ 10 1538171722.25120 0.58.475.37 87LV 202-40 ZZ10 1540181822120 0.58.475.37 110LV 201 ZZ 201241202028120 0.3 8.475.37 130LV 201-14.2RS 141239.920.118241000.58.9 5 107LV 202-41 ZZ201541202028120 0.58.47 5.37 116LV 203 ZZ 201758252535120 0.514.669.1325LV 204-57 ZZ202057222234.5120 0.614.669.1290LV 204-58 ZZ302058252541120 0.614.669.1310. z.
