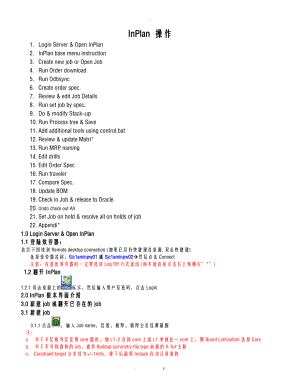

In-plan操作手册.doc

-InPlan 操作1. Login Server & Open InPlan2. InPlan base menu instruction3. Create new job or Open Job4. Run Order download5. Run Odbsync6. Create order spec.7. Review & edit Job Details8. Run set job by spec.9. Do & modify Stack-up10. Run Process tree & Save11. Add additional tools using control.bat12. Review & update Matri*13. Run MRP naming14. Edit drills15. Edit Order Spec16. Run traveler17. Compare Spec.18. Update BOM19. Check in Job & release to Oracle20. Undo check out All 21. Set Job on hold & resolve all on holds of job22. Appendi*1.0 Login Server & Open InPlan1.1登陆效劳器：依以下图找到Remote desktop connection (如果已经有快捷键在桌面, 双击快捷键).选择效劳器名称：Sjc1aminpw01或Sjc1aminpw02à然后点击Connect注意：在退出效劳器时一定要选择Log Off方式退出 (而不能直接点击右上角确实*)1.2翻开InPlan1.2.1双击桌面上的标示，然后输入用户及密码，点击Login2.0 InPlan根本界面介绍3.0新建job 或翻开已存在的job3.1新建job3.1.1点击，输入Job name，层数，板厚，板厚公差及测量围注：a. 对于多层板外层是用core做的，如L12在同core上或L1单独在一core上，则Board Lamination选择 Coreb. 对于不对称叠构的job，需将Buildup symmetry flip type前面的小勾去除c. Constraint target公差设为+/-1mils，便于后面用Instack自动计算叠构3.2翻开已存在的Job点击工具栏上的标志，会弹出一对话框，如下所示：4.0 Run order download:选择SANM>Oracle Order Download，输入order numberàGet Order DataàApplyàClose注: Rohs Compliance Reqd 要根据实际情况手动更改.除HASL(有铅的)是C5, 其他都是C6.5.0导入Odbsync 选择菜单SANMàODB Sync Manager，选择导入的工程Data Types:，然后点击Continue，在系统跑完后会有个报告，看一下关掉即可。注: a. 必须先在Genesis中跑完Odbsync之后，才可以做这一步，否则系统会提示此job无Odbsync;b在Genesis中跑Odbsync的job name必须与InPlan job name一样;c. Run Odbsyne的步骤: 1) Ctrl+Shift+F122)Copy g* job to tooling job a*_a 3) Open the tooling job a*_a -> Run GAC 4) Run ODB SYNC 6.0 生成Order spec.选择菜单SANMàCreate Order Spec.7.0 编辑Job Details (快捷键 Ctrl+D)7.1 Drill Data tab7.2 Routs tab7.3 Parts tab7.3.1 Part attributes下有四个局部：,Asia Part, Asia RoHS, <All>,P29 MCC-part,见以下图.7.3.1.1 Asia Part7.3.1.2 Asia RoHS All attributes:All attributes中包含了Asia part和Asia RoHS7.3.1.4 P29 MCC-part当job跑过set job by MCC spec.后, 会自动*显示VENDOR_PN_7.4 编辑UDAs局部7.4.1 UDAs下共有6局部:7.4.1.1 Asia Job AutoStackup-Generic To Real Job P29 Job-Surface Finish IMOS7.5MRP data注：对于有订单的job，使用Oracle Order Download后这些信息都是自动的.7.6 Attached specs.目前使用到的Spec.有以下5种1) customer spec. - P29_*, 有的才选, 不是所有客户都有spec.2) job order spec.-order_a*_a(b.c) 新建job的时候, 选择菜单SANMàCreate order spec, 即可生成; 如果是拷贝job, 则自动生成;3) P29_VALIDATION spec. 在run traveler的时候会自动生成;4) P29_MCC_SET_MFG -只有需要跑 eBOM的料号需要选5) CORP_MCC_Validation -只有需要跑 eBOM的料号需要选8.0 Run Set job by spec.9.0Stack-up9.1新做stack-up9.1.1 在的根底上, 点击左边按钮转到叠构界面à使用快捷键ctrl+M, 则出现以下界面注: 如果没有跑ODB,则需要自行添加钻孔.也可以在AutoStackup-All layers中输入以上数据, 且需要输入镀铜厚度(常规是1.4mil)和solder mask厚度(标准是1.6mil, 适用所有solder mask型号)注意: solder mask厚度单位是inch, 所以需要输入的值是0.0016. 选择图标 Constraints , 会出现三个选项: Thickness/Impedance/Material9.1.3.1 Thickness 9.1.3.2 Impedance Material 所有三项设置完毕后, 点击右下角close退出Stackup constraints.9.1.4 自动选择叠构, 选择图标 一般不需要更改以下参数, 所以直接点击ok点Ne*t9.1.4.4 选择需要的stack-up9.2 更换材料点击左边按钮转到叠构界面; 点击工具栏中按钮，选定换材料的PP or Core，右键盘选择replace material ,再点击材料过滤器进展设置只显示需要的材料型号及尺寸注意: 可以先在EAG中搜索需要的材料代码, 然后如以下图输入实际的材料代码, 可以很快找到需要替换的材料.10.0 Run Process tree and save点击左边的工具栏上Job manager 回到InPlan首页，再点Generate Processes ，会弹出一对话框如下所示，直接点Ok，然后保存job.11.0 Control.bat功能对于一些工具，我们需要SANM>Contorl.bat来增加，如V-cut、模冲、plugging, tenting, line mask, 挡点网印工具, selective gold, button plating 等等.11.1 S/M相关的工具11.2 文字工具如果你跑完ODBsync了，则ODB会自动将Genesis中文字层参加InPlan，就不需要用这个加文字了.11.3 加V-cut或模冲工具12.0编辑及更新Matri*Matri*包括五个局部：Layers、Tools、Processes、Parts、Layer In Parts，其中Parts & Layer in Parts目前我们不需要作任何动作. 12.1 Layers局部包含了以下局部, 有IMOS是目前使用的rules,版本, 所以大局部的更改在有IMOS的项里;注:* 但关于线宽, 间距在Asia Copper Layer里;* 防焊厚度在Autostackup-All layers里; * 最小完成孔铜的输入在Asia Drill layer里;* 如果跑了Odbsync后，局部信息系统会自动从Genesis中获得，需要做的是检查这些信息抓取是否正确及更正(主要有层的类型, 线宽,间距等数据)，对未抓到的信息也需手动输入.12.1.1 Asia Copper Layer:12.1.2 Asia Drill Layer:12.1.3P29 Mask Layer-IMOS12.1.4 AutoStackup All LayersP29 Legend Laery-IMOS 选择正确的文字型号及颜色; P29 Resist Layer IMOS对于选择性ENIG, 镀金及etch tie-bar, 需要在此下面操作; P29 Via fill Layer IMOS 目前不需要做任何更改12.2 Tools12.3 Processes 下有7个选择项12.3.1 Asia Process12.3.2 P29 Process Strings IMOS 用来增加和删除代码的流程 MPR_REVISION13.0 Run MRP Naminga. 菜单列 Edit àMRP Namingb. Run MRP Naming前Job必须保存c. MRP Name跑完后在Matri*_->Processesà_Process MRP Data处的MRP_Name栏就会有数据，如下所示：14.0 编辑钻孔点击左边工具栏上的钻孔图标，转入钻孔界面，选择要编辑的钻孔层注：对于用到特殊的钻针，如3.23mm,系统里面是没有的，需在此job完成后在traveler上手动更改.15.0 编辑Order Spec (order spec.的容是直接显示在工单上的, 一般为客户或厂的特殊要求).15.1选择SANMàCreate Order Spec15.2点左边工具栏Spec editor，转入Spec编辑介面15.3然后点Open，翻开后点order_A*_A(B.C.和job 名字一致) 上点右键，选择check out就可以编辑了.此处要注意 order spec.的大小写, 大小写错误的话会出现如下提示.15.4编辑order Spec通过重复下面a, b, c, d进展逐一加备注，在编辑完Spec之后，在order_A*_A(B.C)<EDITED>处点鼠标右，选择Check in, 然后点Close完成.注: 对于一些job用到的order spec有局部一样，可以通过拷贝的方式进展添加.先翻开你要编辑的job并check out，然点工具栏上的翻开图标，输入你要拷贝spec，然后选中要拷贝的工程点Copy，再点要编辑的job点past.16.0 Run Traveler点左边工具栏上Traveler转入run traveler的界面，点工具栏上Generate Travelers或用快揵键Ctrl+T，就会弹出下面的询问对话框，点Yes就可以跑traveler了下面是一些在初次跑Traveler时的常见的问题，对于出现的问题不在以下的，请仔细阅读错误提示并将错误提示截屏下来，反应给主管.a. 外表处理中含Au和Ni的，如果忘记输入Au & Ni的厚度，Traveler是跑不出来的且会有类似下面的这样提示:b. 当遇到下面错误提示时，表示Matri*_Layers_Asia Drill Layer处Num_Holes PCS孔数未输入.c. 当遇到下面错误提示时，表示Job Details_UDAs处ET_PIECES_PER_HIT几片一测未输.d. 当遇到类似下面错误提示时，表示叠构处*层之间无Core或P.Pe. 跑出来的Traveler上没有钻孔流程，表示钻孔中有一个或多个钻孔未选钻针17.0 Compare Spec点左边工具栏上Specs，转到Spec界面，就会看到你Attach几个spec就有几本小书，点工具栏上compare job to specs，会弹出一对话框如下所示，点ok，比完之后会发现有的小书变红色，有的变绿色，绿色的表示没有问题，只需要check红色的是什么原因例如下面这个job，P29检验Spec出现了8个错误，点All Specs或在打叉的Spec上双击，就可以看到对于这个job，检测到八个错误分别是：外层铜箔要求为0.5oz，而实际用的是1oz；油墨CD-13B不能用于Immersion Tin外表处理；无board的尺寸；board尺寸0超出Immersion Tin的制程能力等等把报错的问题修正后，再进展比拟，这时两本小书都变绿色，说明问题解决18.0 Update BOM18.1点右边工具栏上的BOM，切换到下面介面，点Update all BOM tools，在弹出的对话框中点Update.18.2Ebom (MCC)对于外表处理有金的板, 需要跑二次ODB Sync, 计算金的BOM.18.2.1 RUN MCC“ RULES_STRUCTURE 必须在IMOS状态下18.2.2 RUN 2ndODB Sync (这个目的是等CAM编辑完后取得panel的数据, CAM跑ODB, 钻孔和rout不用选)18.2.3 Run Flow18.2.4 Set Job by MCC Spec. SANMà MCC金的BOM显示如下19.0 Check in Job & release Job to Oracle19.1 Check in Job点工具栏上Check In图标 或者用菜单项选择 Revision Control à Check in, 在弹出的对话框中Comment处写上一些备注.注：在制作过程中，job由于各种原因会被反复check out 和Check in，所以建议每次check in时都在此写下你改了那些容，以便将来查询。19.2 Release Job to Oracle 选择菜单Revision Control> Change Release Status of Job>在弹出的对话框中选Ok20.0 Undo check out All功能在check out job后，做了些编辑，如不想保存这些编辑，可以用工具栏中Undo check out All这一功能，点此图标后，系统会自动将job恢复之你check out 前状态. 一旦check in, 则无法使用此功能.21.0设置job On hold及解除On Hold21.1设置On Hold菜单Revision Control> Set Job On Hold> 在弹出的对话框中Comment处填写On Hold的原因> 点Apply.21.2解除On Hold菜单Revision Control> Resolve All on Holds of Job> 在弹出的对话框中选中Resolve All> 在Comment处写上解除On Hold的原因> 最后点Apply22. Appendi*A. Panelization 请参考排版操作手册*End of Document* . z.
