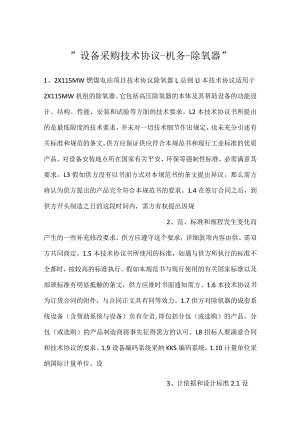

”设备采购技术协议-机务-除氧器”1、2X115MW燃煤电站项目技术协议除氧器L总则Ll本技术协议适用于2X115MW机组的除氧器。它包括高压除氧器的本体及其帮助设备的功能设计、结构、性能、安装和试验等方面的技术要求。L2本技术协议书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应保证供应符合本规范书和现行工业标准的优质产品。对设备安装地点所在国家有关平安、环保等强制性标准，必需满意其要求。L3假如供方没有以书面方式对本规范书的条文提出异议，那么需方将认为供方提出的产品完全符合本规范书的要求。1.4在签订合同之后，到供方开头制造之日的这段时间内，需方有权提出因规2、范、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求，详细款项内容由供、需双方共同商定。1.5本技术协议书所使用的标准，如遇与供方所执行的标准不全都时，按较高的标准执行。假如本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应准时书面通知需方。1.6本技术协议书为订货合同的附件，与合同正文具有同等效力。1.7供方对除氧器的成套系统设备（含帮助系统与设备）负有全责,即包括分包（或选购）的产品。分包（或选购）的产品制造商将事先征得需方的认可。L8招标人要满意合同和技术协议的要求。1.9设备编码系统采纳KKS编码系统。1.10计量单位采纳国际计量单位。设3、计依据和设计标准2.1设计依据供方的设计应符合下列文件的要求：2.1M207除氧器。这是需方和业主的主合同规定的给水加热器的技术规范，见附件1。2.2除氧器数据表。这是需方和业主的主合同规定的给水加热器的技术数据表，见附件2o其中未填写的栏目应由供方填写并报业主批准。2.32115MW燃煤电站工程通用技术规范书。这是需方根据和业主的主合同的规定编译的通用技术规范，见选购合同附件二。2.4汽轮机的VWO阀门全开、TRL力量工况、IO0%额定、75%额定50%额定和高加切除等工况的热平衡图，见附件302.5图例符号（DRGNO.F324C3J01REV.Oo这是设计院4、编制并经业主批准的用于表示热力系统设备、管道、阀门和仪表等的图例符号，在供方供应的图纸文件中应予以贯彻，见附件4o2.1.61-001测量仪表,见附录1.52.1.7I-OOl测量仪表数据表.见附录621.8质量保证检验和试验通用要求,见附录1.72.1.92115MW燃煤电站工程油漆通用技术要求，见附录l82.1.10KKS工厂商定和工程索引，见附录1.92适用标准供方在设计、制造和试验验收工作中应根据下列标准：1中国标准:设计规程GB150-1998钢制压力容器*电站压力式除氧器平安技术规定原国家能源部、机械电子工业部颁发（重要部分翻译成英文）材料5、标准：GB3087-82中压锅炉用无缝钢管GB3280-92不锈钢冷轧钢板GB4237-92不锈钢热轧钢板GB4238-92耐热钢板GB12459-90钢制对焊无缝钢管GB699-88优质碳素结构钢技术条件GB6654-86压力容器用碳素钢和低合金钢厚钢板GB5310-95高压锅炉用无缝钢管GB983-95不锈钢焊条GB5117-95碳钢焊条GB5118-95低合金钢条GB985-986-88焊接接头的基本型式与尺寸管路标准：B11571164-82压力容器法兰标准GB9112-88钢制管法兰类型GB91139128-钢制管法兰制造标准：YB9073-94钢制6、压力容器设计技术规定GB229-84金属夏比（U型缺口）冲击试验方法GB12348-90工业企业厂界噪声标准GB12242-89平安阀性能试验方法DLGJ158-2022火力发电厂钢制平台扶梯设计技术规定质量检验标准：1331-91锅炉受压元件焊接接头机械性能试验方法JB3965-85钢制压力容器磁粉探伤GB228-87金属拉伸试验方法GB232-88金属弯曲试验方法GB2650-89焊接接头冲击试验方法GB2651-89焊接接头拉伸试验方法GB2652-89焊缝及熔敷金属拉伸试验方法GB2655-89焊接接头变时效敏感性试验法JB4730-94压力容器无损检测*7、水压试验标准油漆、包装、运输标准：JB253680压力容器油漆、包装、运输GB/T13125-91机械工业产品湿热带防护包装方法通则GB/T13126-91机械工业产品湿热带防护包装通用技术条件GB/T13384-92机电产品包装通用技术条件地震标准：工业设备抗震鉴定标准2.2.2国际标准：见附录1.1中所列。223上列中国标准如和国际标准有不全都之处，应按较高要求的标准执行。224上述只列出应遵照的基本标准，并未列出供方应遵循的全部标准，如供方提出了更合理的设计、材料、制造工艺；同时又能使供方供应的设备达到本规范书的要求，并确保平安持续运行，在征得需方同意后，可8、执行供方供应的标准。2.2.5从订货之日起至供方开头投料制造之前这段时间内，如因标准发生修改或变化，需方有权提出补充要求，供方应满意并遵守这些要求。226供方应在合同生效后一个月内，向需方供应一份预备正式使用的有关标准的名目清单和上列带*号标准的英文版各4份。3.设备的运行环境条件和设备规范3.1除氧器布置位置：除氧间16.5m层，露天。3.2工程条件及设备运行环境321厂址电站座落在海滨，所处位置目前尚属于荒芜人烟的海滨沼泽地，该地区气候酷热，空气含盐且潮湿。现场和四周环境为近岸沉积物和沼泽沉积物所掩盖，这些沉积物由砂子、粘质砂土和软粘土所组成。3.2.2气象条件该地9、区处于赤道四周，属热带雨林气候。3.2.2.1降雨量月平均降雨量：370mm月最大值降雨量:920mm月最小值降雨量:85mm3.2.2.2气温月环境平均温度:26.7oC月环境最高温度:33.8OC月环境最低温度:21.5OC多年极端最高气温:40.8OC多年极端最低气温：16.6oC3.2.2.3相对湿度月相对平均湿度:83%月相对最大湿度:91%月相对最小湿度:75%3.2.2.4大气压力月环境平均压力:1010.2mBar3.2.2.5风速月风速的平均值是9.3到55.6千米/小时。风向主要从西/西北到东/东南。全部暴露于风的构筑物10、和设备均应依据ANSl（美国国家标准委员会)A58.1,在设计上适应120公里/小时的基本风速。3.2.2.6海水温度最高日平均温度：33度最低日平均温度：22度日平均温度:30度3.2.3地震烈度地震区域的5度区域。水平地震加速度：0.3go地震烈度：8.5度。3.2.4主厂房零米标高：3.3m。(海拔标高)3.2.5电动机电源电压：高压6KV(P200kW);低压380V(P200kW)o3.3设备规范331设备名称：高压除氧器。3.3.2出力及用途3.3.2.1额定出力：440th3.3.2.2用途：通过蒸汽直接加热，除去给水中的溶解氧11、和其他不凝聚气体，使给水达到所要求的水质。3.3.3设计条件：3.3.3.1参数序号设备名称参数除氧器除氧器贮水箱1额定加热蒸汽压力MPa(a)0.5882额定加热蒸汽温度227.13有效容积m31003.3.3.2设计工况:设计工况为汽机阀门全开工况(见VWO工况热平衡图)。要求除氧器的出水含氧量0.007CC/1。除氧器定压运行，运行压力为0.588MPa。当除氧器的前一级低压加热器停运，进入除氧器的凝聚水温度降低，而抽汽量增加，在这种紧急状况下，除氧器应能通过增加的流量，并加热凝聚水温度到158.1。锅炉最大连续蒸发量:423t/h。33.3.3给水箱的有效12、总容量，宜按下列要求确定：200及以下机组为不小于分钟的锅炉最大连续蒸发量时的给水消耗量。给水箱的有效总容量是指给水箱正常水位至水箱出水管顶部水位之间的贮水量。4技术要求4.1设备性能要求4.1.1除氧器的功能：除氧器是通过蒸汽直接加热的方法，把给水加热到除氧器运行压力下的饱和温度，并除去给水中的溶解氧和其他不凝聚气体，达到所要求的水质。4.1.2除氧器的最大出力不应小于锅炉最大连续蒸发量105110%时所需给水量。4.1.3除氧给水加热器和贮水箱的设计压力，就是汽轮机的抽汽压力加汽轮机制造厂级压力偏差，再加上一个合适的余量。除氧给水加热器和贮水箱，也应根据全真空标准来设计。除氧13、器的设计压力应依据运行中的最高工作压力确定。定压运行除氧器的设计压力不应低于额定工作压力的1.3倍。4.1.4除氧器贮水箱的低压给水管管径应能通过最大给水流量，管径大小应按机组满负荷时的低压给水温度和允许的介质流速范围内进行设计。为能把水箱内的积水排尽，除氧器贮水箱底部应设有管径适当，数量足够的排水管。4.1.5除氧器贮水箱的出水管管径应能通过对应于满负荷时凝聚水温度下的最大流量，且最高流速为2m/So4.1.6经过除氧器处理过的给水，其出水的溶解氧不应超过0.007cc/I,并应除去全部可逸出的游离二氧化碳和其他不凝聚气体。4.1.7除氧器设计应能满意锅炉起动时，使用其他汽源的14、蒸汽将除氧器限定在指定的压力、温度、流量下运行。4.1.8为保证电站的平安性能，包括附件在内的除氧给水加热器应设计得能承受很多同时作用的负载的综合作用。在电站整个运行范围内或试验工况中，都可能存在所述的同时作用的多种负载。在设计设备时所考虑的负载，应包括内部的和外部的负载，也包括平安阀推力应力。除氧器通过托架支撑在其水箱的上部。除氧器与其它的附件的重量，以及导致振动的水平负载均应赐予考虑。平安阀之间应留有足够的距离，并允许平安阀出口弯头处设支撑于筒体上的支架以承受平安阀排放时的反作用力。除氧器与水箱之间的连接管，应不受到过大的垂直方向或水平方向的负载，以便保持住它们的连接强度。该连接管应用钢15、板来加强。开孔处的加强措施应肯定地满意ASME标准中第部分所指明的要求。除氧器及贮水箱的设计应能承受全部运行状况下可能消失的荷载最不利组合。设计中应至少包括：（1）内压力（2）外压力（3）壳体重量、附件重量、保温材料重量、检修平台扶梯重量和检修平台上的载荷（单位面积上的检修载荷不小于3.92kPa）0（4）充水重量。（5）平安门开启时的反作用力和力矩。（6）外部管道系统传给接管座的作用力和力矩。（7）地震荷载。4.1.9设备的接口应能承受从招标方管道传来的反作用力和力矩。合成力和力矩应假设为同时作用。该推力和力矩稍后由设计院供应给供方。4.1.10卖方应说明每个设备接口上所能承受的力和力矩并提16、交买方审定。4.1.11为了防止任何汽源引起除氧器与贮水箱发生超压，将装设至少两只平安阀。平安门设计的最大释放力量应不小于为下列工况之一所产生的最大流量。（1）进入除氧器及水箱的最大进汽量。（2）进入除氧器及水箱的给水量。（3）起动或特别工况下维持除氧器运行压力的蒸汽阀门最大通流量。（4）进入除氧器及水箱的特别工况时流量。4.1.12平安门由卖方供应，宜采纳全启式弹簧平安门。平安门应在出厂之前作试验，整定并加标签。标签内容至少应包括编号、整定压力、排放量等参数。4.1.13平安门应直接装在除氧器上，并应考虑平安门开启和排汽时的反作用力、力矩和压力的影响。平安门最大排汽量和排汽反力计算按相17、应标准中的规定进行。4.1.14装设平安门接口短管的厚度、容器壳体的厚度（包括接口加强板）及短管上的法兰均需作强度验算，使之能承受内压、平安门动作的反力和力矩、热胀推力和平安门及排汽管的重量荷载。因安装在地震区，还应计算地震荷载。4.1.15投标方应列出设备性能保证指标,内容包括除氧器溶解氧。4.1.16由于除氧器上接有很多管道，系统简单,供方将与设计院充安排合，分阶段分步骤地在满意工期基础上动态完善除氧器设计。4.1.17保温设计由供方负责，外表面温度掌握在50以内，并供应保温材料及爱护层材料的特性要求、保温详图及材料用量。保温材料由需方供货。4.2设备制造要求4.2.1除氧器及贮水箱18、应至少包括下列部件：（1）除氧器及贮水箱本体（2）除氧器贮水箱底座（3）恒速喷嘴（4）淋水盘（箱），包括垫衬（5）检修水箱的人孔（6）除氧器的出水管和蒸汽连通管（7）固定买方配套通道和平台的挂耳（8）固定保温层的钩钉（9）不锈钢挡板和内部汽水管道（10）平安门（11）I&C部件(12)除氧器本体全部对外接口的成套反法兰组件。(13)进出除氧器及水箱的各接管座。4.2.2除氧器应是高效率的，其设计为使排汽损失减至可接受的值，且适合作全真空运行，加热器的淋水盘是由不锈钢做成，并固定使之不会松动。除氧器内部全部简单腐蚀的其它零件都应用不锈钢材料制作，不锈钢牌号应由卖方提出建议，由买方选定。卖方应供应19、除氧和加热部分淋水盘详图，详图中包括尺寸和重量。4.2.3在贮水箱内依据需要供应水安排盘，以避开层叠形成。贮水箱的出口管道应设计在壳底之上，以避开残渣流入给水出口接管。在除氧器出口管道之上固定一套管，该出口管将供应有不锈钢格栅及防旋涡装置防止外来物体进入给水出口接管。4.2.4全部管嘴入口，均用不锈钢冲击板来爱护。淋水盘将用护板来爱护，以防在负荷波动时，除氧器贮水箱压力突变会引起淋水盘损坏。4.2.5假如为了均布水流而采纳喷水管或喷嘴安排水量时，该喷水管或喷嘴应用不锈钢做成，并布置得能便利地从壳体内拿出。除氧器内全部其它会受到浓缩气体腐蚀的零部件，均由不锈钢做成，或采纳其它防腐方法。4.2.620、除氧器内部的螺栓连接,特殊是以螺母来固定淋水盘时应实行措施，不使螺母与螺栓松动或脱离。4.2.7如淋水盘和喷嘴分开运输，卖方应派员到现场作技术指导，并检查淋水盘、喷嘴和喷管的安装质量。4.2.8除氧器和贮水箱之间应有足够的流通通道，以达到甩负荷或压力变化时水箱与除氧器之间蒸汽压力能快速平衡。4.2.9在起动与连续运行期间，为了排解结聚在蒸汽死区的不凝聚气体，应装有合适的放气口和内部折流板。起动排放接管应与用于连续运行的排放接管分开，并通往冷凝器。卖方在布置和选择排气系统时，应保证积存于除氧给水加热器中的游离氧不会引起腐蚀问题。4.2.10凝聚水进口、给水出口和放水、排气接口应为焊接接口21、，在筒体处可能产生汽化的疏水和湿蒸汽管进口应配可拆换的不锈钢内衬，不应采纳切向接口。4.2.11除氧器贮水箱内全部隔板和连杆应为不锈钢材料，与流体接触的全部设备和附件都不应采纳铜、黄铜和青铜制造。4.2.12为了便于保温，除氧器及贮水箱上的全部接口应伸出筒体表面20Omm以上。卖方应在形状图上标明接口的尺寸、位置及焊接接口详图。4.2.13贮水箱底座应能承受除氧器、除氧器贮水箱以及全部附件的重量，全部设备布满水时的重量。另外还要承受外部接管的推力及力矩。4.2.14除氧器筒体应为焊接结构，为了适应电厂各种运行工况、起动、停机和甩负荷工况，结构上应设置足够的内部隔板和加强装置。4.2.122、5卖方应在除氧器及贮水箱设备上装设起吊构件，如买方有特别要求卖方应按要求设置。除氧器及贮水箱上都应设置直径大于50Omm的较接人孔门。设备应有排水接管。4.2.16除买方要求外，保温的固定装置应由卖方按450mm中心间距供应，在应力消退和水压试验以后，不允许在除氧器壳体应力已消退的部分进行现场焊接。4217除氧器与贮水箱的壳体与封头，应有合适的腐蚀允许量。4.2.18在贮水箱内应装有预暖管子，以便节省预暖时间，该管子为不锈钢的。下面工况下，买方应保证2小时之内除氧器内凝聚水加热到饱和状态。序号名称流量t/h压力MPa(a)温度水位线mml进除氧器的凝聚水202除氧器加热蒸汽1023、0.5882022503除氧器出水4.2.19卖方应允许在除氧器上面焊接维护平台的扶梯支撑。4.2.20供方设计操作维护平台，材料由需方负责。4.3焊接431对除氧器受压部件的焊接应由持有级别焊工合格证的焊工担当。4.3.2除氧器受压部件施焊前的焊接工艺评定应按压力容器焊接工艺评定进行。4.3.3设备焊缝质量检查焊缝质量的要求和受压部件的焊后应符合电站压力式除氧器平安技术和GB150-1998钢制压力容器中的要求。焊缝质量达不到要求返修；同一部分的焊缝返修次数不得超过两次，焊口100%X射线探伤。4.4设备材质要求4.4.1除氧器与其附属设备所应用的全部结构材料24、，其质量应是一级的，并适用于指明的运行状况。材料与装置所输送流体的相容性由卖方负责。4.4.2除氧给水加热器的材料，应符合附件LlM207除氧器中规定的主要部件的材料要求。供方需按规定的材料牌号选用，如选用GB等效材料，则需将GB和ASMT两种对应材料牌号的化学成分和机械性能对比表报送业主审批。4.4.3全部地脚螺栓与现场焊接用焊条，由卖方供应。4.4.4买方要审查除氧器及贮水箱材料是否适当。4.4.5凡不锈钢材料应按相关的要求加工。4.4.6凡碳钢材料应用机械或化学方法除去内外表面的氧化层。当用化学方法清洗时，材料不应显出斑迹和腐蚀。4.5仪表和掌握要求（I&C）4.525、.1自合同生效日起，供货方对配套供货的热工检测仪表、掌握设备至少应担当下列义务：4.5.1.1负责供货范围内的检测，掌握设备的设计及配套供货。451.2负责免费向用户供应设计文件、说明书、数据资料和供货清单。451.3负责保证热工检测、掌握设备的设计及供货质量。4.5.1.4负责设备出厂检验，保管及运输。4.5.1.5负责指导设备在现场的开箱，检查，安装，调试及试运工作。4.5.1.6负责现场服务，解决设备消失的设计问题及制造和配套质量问题。4.5.1.7求所供应的掌握设备和仪表及其附件应满意主合同要求，参见附录15I-OOl测量仪表和附录6:I-001测26、量仪表数据表45.2供货范围供货方应供应下列就地仪表。4.5.2.1除氧器（头）压力就地显示仪表。4.5.2.2除氧水箱就地温度显示仪表、就地显示水位计：一个磁翻板液位计。4.5.3技术要求453.1应依据满意正常运行的要求，配置必要的就地显示仪表。453.2应为用户留有用于水位监视、水位掌握及爱护的测点接口。水位测点接管座在给水箱上的开孔位置和水位测点接管座数量应分别满意水位测量、调整和报警的要求。其数量不少于五对，接口尺寸直径为32mm,接口管规格应在供货方所供应的图纸中标注清晰。4.5.33应在除氧头上为用户留有用于压力取样接口，接口管规格在供货方所供应的图纸27、中标注清晰。压力表精度为1.5级，表面直径150mm。压力表应装在便于观看和修理的地方。压力表的连接导管上应装设环形管、仪表阀。除氧器上的压力测点接管座数量应分别满意测量、调整、报警的要求，数量不少于5个。4.53.4除氧水箱上应有就地给水温度指示和供掌握室用的给水温度指示接口，就地给水温度指示宜采纳双金属温度计，表面直径15Omm,插入给水箱内的测温元件爱护套管长度不宜小于400mm,温度计插座螺纹规格为M27X2o4.53.5给水箱高水位爱护应分为三档:第一档高水位：报警其次档高高水位：开启溢流阀第三档危急高水位：强行关闭加热蒸汽管道上的抽汽逆止阀。当汽轮机的轴封28、蒸汽由除氧器供应时,应同时关闭轴封供汽阀。给水箱低水位爱护应分为两档：第一档低水位：报警其次档危急低水位：停止相应的给水泵。上述水位报警信号来自于液位开关。供货方应依据设备的性能及机组平安运行的要求，在所供应的设计说明或图纸中给出上述水位报警信号详细数据。4.53.6给水箱的就地水位指示应采纳磁翻板液位计。水位计应带有刻度标尺。4.53.7仪表刻度应采纳国家法定计量单位。4.5.4设备选型4.5.4.1仪表及掌握设备应是经鉴定合格的产品，并在同类型机组上有运行阅历的，不得选用国家公布的淘汰产品。4.5.4.2仪表和掌握设备应能满意电厂使用环境要求。4.5.43由厂家29、配套供应的热控就地一次仪表的选型须由用户确定。4.5.4.4供方供货的仪表和掌握设备应满意以下能源要求：a）电源供电：220VAC50Hz单相380VAC50Hz三相220VDCb）气源供应：0.47-0.67MPa压缩空气，空气品质满意气动执行元件的用气要求。4.5.4.5供方供货的仪表和掌握设备的信号接应满意下列规范要求：a）电信号：高电平信号：420mA热电偶：K分度双支热电阻：PtIoO4线制双支开关量信号为无源接点，容量为220VAC,5A4.6设备标记4.6.1应在除氧器的明显部位，装设用耐腐蚀材料制作的金属铭牌，金属铭牌包括下列内容：设备名称、设备制造厂名称和制造年月、制造厂产品编号、制造许可证编号、KKS编码、设备型号、容器类别、设计压力、设计温度、额定出力、除氧水箱有效容积、最高工作压力、设备净重。4.6.2除氧器的金属铭牌型式、尺寸、技术条件和检验规章，应符合JBB-82产品标牌和2115MW燃煤电站工程通用技术规范书中关于铭牌的有关规定。4.6.3除氧器的KKS编码规定如下：机组编号除氧器的KKS编码除氧水箱的KKS编码1号机组1LAA10BB0101LAA10BB0202号机组2LAA10BB0102LAA10BB020其它如阀门
