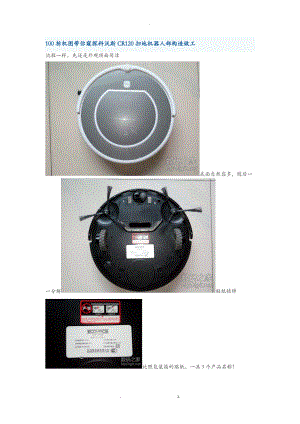

-100拆机图带你窥探科沃斯CR120扫地机器人部构造做工流程一样，先还是外观顶面简洁底面自然容多，随后一一分解贴纸铭牌比照包装箱的贴纸，一共3个产品名称！后面的出风口还有一个直插充电口，标配24V电源可以直插充电底面细节前滚轮和充电片，充电片是自动回家充电，与充电座的充电口接触用的俩扫把之一，右侧位，软的右侧轮子，上下位置有伸缩性，带检测功能：工作时抬起扫地时机停机中部的吸尘进风口前侧底部的悬崖传感器，看样子就是红外反射原理总电源开关前面的保险杠，活动部件，上边是红外滤光窗，下边是橡胶防撞条顶面前部的360度红外接收窗顶面按键区，集成了按键、红外接收器和状态指示灯翻开舱盖，黑色的是储灰仓有把手，提出储灰仓后的样子，黑色局部直通吸尘进气口储灰仓比较厚实进气口有挡片，防止灰尘、杂物掉出去出气过滤口过滤片储灰仓是这样翻开的全部零部件继续拆主机电池仓在吸尘进气口和前轮之间，取下仓盖12串镍氢电池组参数电池组接口电池组特写和充电钻比比大小拆下两个扫把因旋转方向不同，有左右之分扫把驱动轴拆掉电池、扫把后的主机拆主机前，先要拆前面保险杠上的挡条挡条用来限制保险杠的活动位置拆下的保险杠挡条再拆底盘螺丝，拆开了先看上盖按键板取下来中间是红外接收器，LED1是绿+橙光、LED2是红光看符号，缺的是二极管吧。按键很普通，估计PCB是通用的，这型号有个按键可能没有用剩下的按键帽储灰仓舱盖铰链局部上盖后部是风机拆掉5颗螺丝，螺丝连接部位有橡胶减震垫取下的风机组件电机标识电机PCBA，就是保险和电容出风口扇叶整个一圈密封圈，防漏气用被压扁的电机线再看底盘PCBA电机位置传感器，就是个微动开关充电口连接方式请无视灰尘总电源开关接线仔细瞧瞧PCBA主控：意法基于ARM的32位MCU，型号STM32F07这应是右侧电机驱动电路，左侧应是两个MOS管组成的桥左侧的驱动这局部估计是电源/充电局部板子下边没有件，看有很多图形，估计是通用电路板保险杠360度红外接收器PCBA接收窗红外接收器接收窗光学组件，与充电座上的一样保险杠侧的耐磨塑料片正面的右侧的障碍传感器也是红外LED对，下面是碰撞连杆敲击微动开关正面的红外对左侧有2组障碍传感器，原因是绕墙角模式是以左转进展的悬崖传感器，这就没拆了最后看看轮子组件另一面电机板测速的光栅全家福装好测试OK顺便拍了下回家的照片对好位，爬向充电座，这是是扫把要慢速转快爬上充电座了到位后就停机，进入充电模式。虽叫扫地机器人，其实也就是个智能吸尘器，主要清扫对象还是小渣子、灰尘这些，大点的垃圾肯定是不行的。尤其注意线、长头发这些，容易绕在扫把轴上，需经常清理，否则易报警。. z.
