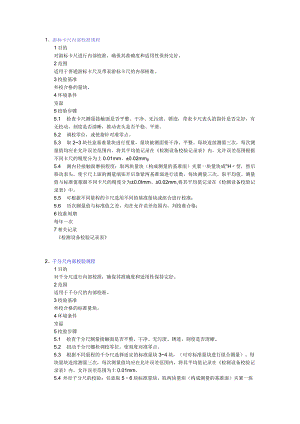

    内部校准规程.docx

    1、游标卡尺内部校准规程1目的对游标卡尺进行内部校准,确保其准确度和适用性保持完好。2范围适用于普通游标卡尺及带表游标卡尺的内部核准。3校验基准外校合格的量块。4环境条件室温5校验步骤5.1 检查卡尺测量接触面是否平整、干净、无污渍、锈迹,带表卡尺表头的指针是否完好,有无松动,刻度是否清晰,推动表头是否平稳、平滑。5.2 调校零位,或使指针对准零点。5.3 取23块任意基准量块进行度量,量块被测面要干净、平整。每块连续测量三次,每次测量值均应在允许误差范围内,将其平均值记录在检测设备校验记录表内。允许误差范围根据不同卡尺的精度分为土0.01mm、±0.02mm5.4 测内径接触面磨损程度:取两块量块(构成测量的基准面)夹紧一块量块成''H型,然后移动表头,使卡尺上面的测量端张开后靠紧两基准面进行读数,每块测量三次,取平均值。测量值与标准值根据不同卡尺的精度分为±0.0Imm、±0.02mm,将其平均值记录在检测设备校验记录表中。5.5 可根据不同量程的卡尺选用不同的基准量块或组合进行校准;5.6 历次测量值与标准值之差,均在允许误差范围内,判校准合格;6校准周期每年一次7相关记录检测设备校验记录表2、千分尺内部校验规程1目的对千分尺进行内部校准,确保其准确度和适用性保持完好。2范围适用于千分尺的内部校准。3校验基准外校合格的标准量块。4环境条件室温5校验步骤5.1 检查千分尺测量接触面是否平整、干净、无污渍、锈迹,刻度是否清晰。5.2 扭动千分尺螺栓调校零位,使刻度对准零点。5.3 根据不同量程的千分尺选择适宜的标准量块34块,(可对标准量块进行组合测量)。每块量块连续测量三次,每次测量值均应在允许误差范围内,将其平均值记录在检测设备校验记录表内。允许误差范围为土0.01mm。5.4 外径千分尺的校验:任意取56块标准量块,取两块量块(构成测量的基准面)夹紧一块量块成''H型,扭动螺栓使外径千分尺的测量端张开后靠紧两基准面进行读数,每块测量三次,每次测量值均应在允许误差范围内。将其平均值记录在检测设备校验记录表内,允许误差范围为±0.0Immo5.5 历次测量值与标准值之差,均在允许误差范围内,判校准合格。6校准周期每年1次。7相关记录检测设备校验记录表3、钢尺、卷尺内部校准规程1目的对钢尺、卷尺进行内部校准,确保其准确度、精密度符合要求。2适用范围适用于所有生产及管理中使用的钢尺、卷尺。3校验基准外校合格的量块、内校合格的100Omm游标卡尺。4环境条件室温5校准步骤5.6 检查钢尺、卷尺的刻度是否清晰。5.7 钢尺校准时,将IooOmm游标卡尺平放在台面上,并把游标固定在IooOmm处,将钢尺的零点紧贴在IoOc)mm游标卡尺的零点上,对照比较钢尺的刻度。5.8 卷尺校准时,将IoOOmm游标卡尺平放在台面上,选择任意量度尺寸并固定游标。取量块紧贴游标卡尺的测量爪,用卷尺零点勾住量块的一端,再拉至量度尺寸的游标爪,对照比较卷尺的刻度。5.9 分别核对被校尺与基准尺的刻度,取34个测量点,每点测试3次取平均值记录在检测设备校验记录表内。5.10 被校准的卷尺长度超出基准长度时,将游标固定在待测尺寸处,以卷尺整米刻度处为零点进行分段校准。5.11 次测量精度允许误差在±1.0mm,超出精度范围则判定不合格。6校准周期每6个月校准一次。7相关记录检测设备校验记录表4、磅秤、盘秤、电子秤内部校准规程1目的对电子秤称进行内部校准,确保其准确度和适用性保持完好。2范围适用于全厂所有用于生产的磅秤、盘秤、电子秤。3校验基准外校合格的标准祛码4环境条件室温、无风5校验步骤5.1 清洁被校秤的载物台面,进行归零;5.2 根据被测秤的精确度选择相应的标准祛码,取34个重量进行测量,每个重量读数三次取平均值,记录在检测设备校验记录表中。5.3 每次测量精度允许误差为该秤的精确度要求,超出精度范围则判定不合格。6校准周期每年一次7相关记录检测设备校验记录表5、划线尺、深度卡尺内校规程1目的对划线尺、深度卡尺进行内部校准,确保其准确度、精密度符合要求。2适用范围适用于全厂生产使用的划线尺、深度卡尺。3校验基准外校合格标准量块。4环境条件室温5检验步骤5.4 检查划线尺、深度卡尺的测量接触面干净、无污渍、锈迹,刻度是否清晰。5.5 将参照平台表面擦拭干净,划线尺、深度卡尺垂直放置使刻度归零。取出34块标准量块,放在平台进行测量,每块测量3次每次测量值均在允许误差土0.02mm范围内,将平均值记录在检测设备校验记录表内:5.6 历次测量值与标准值之差,均在允许误差范围内,判校准合格。6校准周期每年1次7相关记录检测设备校验记录表6、角尺内校检验规程1目的对各类角尺进行内部校准,确保其准确度和适用性保持完好。2范围适用于全厂生产用的直角钢尺、刀口角尺、宽度角尺的内部校准。3校验基准外样合格的标准量块、内校合格的宽座角尺、内校合格的100Omm游标卡尺4环境条件室温5校验步骤5.1 检查直角钢尺有无变形,紧固位是否松动,刻度是否清晰。5.2 检查刀口角尺的刀口是否有缺角、崩角现象,刀口角尺整体有无变形,紧固位是否松动,表面无污渍、锈迹,内、外测量接触面应平整、干净。5.3 检查宽度角尺整体有无变形,紧固位是否松动,表面无污渍、锈迹,内、外接触面应平整、干净。5.4 直角钢尺校验。5.4.1 100Omm游标卡尺定位在50Omm处,将直角钢尺零刻度贴紧游标卡尺的零刻度,对照比较钢尺的刻度,取两个测量点(直角钢尺正、反面刻度各取1个测量点),测试三次每次测量值均应在±lmm范围内,将平均值记录在检测设备校验记录表内。5.4.2 将宽度角尺竖放在台面上,待测的直角钢尺外角贴紧宽度角尺的内角,观察直角钢尺测量面不能出现缝隙,外角呈90。判定为合格;再将宽座角尺的外角贴紧待测直角钢尺的内角,观察直角钢尺的测量面不能出现缝隙,内角呈90。判定为合格。把外角、内角测试结果记录在检测设备校验记录表内。5.4.3 直角钢尺的校准周期为每6个月校准一次。5.5 刀口角尺、宽座角尺校验。页码:P1/25.5.1 取外校合格的80mm、100mm标准量块各一块将两块量块平放在台面,2个测量接触面垂直形成90。内、外角。再把待测角尺的内角贴紧量块的外角,观察角尺的测量面不能出现缝隙,角尺的内角呈90。判定为合格。5.5.2 用同样的方法测量待测角尺的外角,外角呈90。判定为合格。5.5.3 刀口角尺、宽度角尺的校准周期为每年校准一次。6相关记录检测设备校验记录表7、百分表、百分表仔内部校准规程1目的对百分表、百分表仔进行内部校准,确保其准确度、精密度符合要求。2适用范围适用于所有生产及管理中使用的百分表、百分表仔。3校验基准外校合格的量块、CNC加工中心。4环境条件室温5校准步骤5.1 清洁CNC加工中心平台,将百分表/百分表仔贴紧主轴底部,其探头朝下。操作机器使主轴表探头接触平台,将控制面板数显表归零。5.2 升起主轴将量块接触面放置CNC加工中心平台,操作机器将主轴上表探头接触平台,当表上刻度显示15时停止,再将控制面板数量表归零。升起主轴将表上探头移至待测量块的表面,降下主轴使表上探头接触量块的接触面,当表上刻度显示15时停止,记录控制面板显示的数据。再重复以上动作二次,将三次测量的平均值记录在检测设备校验记录表内。5.3 分别取出两块不同规格的量块重复以上动作。5.4 每次测量精度允许误差在±0.0Imm内判定合格。6校准周期每年校准一次。7相关记录检测设备校验记录表8、游标万能角度尺内部校准规程1目的对游标万能角度进行内部校准,确保其准确度、精密度符合要求。2适用范围适用于全厂所有使用的游标万能角度尺。3校验基准外校合格的量块。4环境条件室温5校准步骤5.1 检查游标万能角度尺主体及辅助尺有无变形,紧固螺丝是否松动,刻度是否清晰,扭动旋转螺丝刻度尺表盘是否平稳、平滑。5.2 取外校合格的80mm、100mm标准量块各一块将两块量块平放在台面,2个测量接触面垂直形成90。内、外角。5.3 将游标万能角度尺调至90。刻度,再贴紧量块的90。外角,扭动旋转螺丝使游标万能角度尺的两个测量面与量块的90。外角充分接触至无任何缝隙,记录表盘读数再重复两次测量。将测量三次的平均值记录在检测设备校验记录表内。5.4 按以上动作重复测试量块的90。内角。5.5 每次测量精度允许误差在±2'内判定合格。6校准周期每年校准一次。7相关记录检测设备校验记录表
