某高架桥项目现浇箱梁模板支架专项施工方案.docx

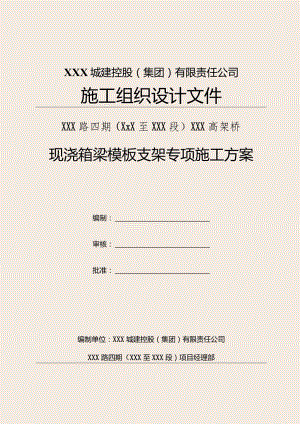

XXX城建控股（集团）有限责任公司施工组织设计文件XXX路四期（XxX至XXX段）XXX高架桥现浇箱梁模板支架专项施工方案编制：审核：批准：编制单位：XXX城建控股（集团）有限责任公司XXX路四期（XXX至XXX段）项目经理部2018年03月31日目录一、工程概况7一）项目概况7二）桥梁工程概况71、主要技术标准72、桥型概况83、上部结构一般构造94、下部结构一般构造95、附属工程10三）周边作业环境11四）工程地质与地下水121、场地位置及地形地貌122、气象水文133、地质构造134、地层结构145、水文地质条件156、不良地质作用及地质灾害167、场地稳定性评价16五）现浇箱梁支架概况及荷载181、支架规模及参数182、支架验算相关参数193、荷载计算202、荷载组合21六）施工平面布置23七）施工要求和技术保证条件231、技术保证条件232、施工要求24二、编制依据26一）编制说明26二）编制依据26三）编制内容及目的28四）编制原则28三、施工计划29一）施工组织原则29二）施工进度计划29三）机械设备配置计划30四）材料配备计划30五）劳动力配置计划33四、现浇箱梁支架模板施工工艺技术34一）技术参数34二）施工工艺流程34三）主要施工方法351、施工准备352、地基处理373、支架搭设384、模板安装415、支架预压426、支座安装487、钢筋的制作与安装498、梁体混凝土的浇注509、模板及支架的拆除5610、施工线型控制措施57五、施工安全保证措施59一）组织保障591、建立组织管理机构592、组织保证措施59二）、安全技术措施601、常规安全措施602、支架模板施工安全保障技术措施603、安全保证措施644、高空作业安全保证措施665、现浇梁支架施工安全措施676、相关技术、操作规程68三）危险源识别73四）监测监控79六、施工管理及作业人员配务和分工80一）施工管理人员及职责分工80二）特种作业人员84三）其它作业人员85七、验收要求86一）构配件检查与验收861、验收标准及内容862、验收程序873、验收人员88二）地基平整及硬化的相关验收881、验收标准及内容882、验收程序883、验收人员89三）支撑架检查与验收891、验收标准及内容892、验收程序903、验收人员90四）支架、脚手架搭设验收901、验收标准及内容902、验收程序903、验收人员90五）模板安装检查验收911、验收标准及内容912、验收程序913、验收人员91八、应急处置措施92一）应急预案921、高处坠落及物体打击事故应急预案922、支架、脚手架坍塌事故应急预案933、触电事故应急预案934、机械伤害应急救援945、夏季中暑应急预案95二）应急救援组织及人员分工95三）报告及后期处置和情况通报97四）事故报告981、事故报告原则982、紧急通讯电话983、事故报告程序984、报告内容99九、相关计算收及附图100一）现浇箱梁支架设计理论基础与设计步骤100二）计算参数100三）荷载计算（均按半幅计算）1011、荷载分析1012、荷载组合103四、满堂脚手架结构验算1051、竹胶板底模验算1052、纵向木杨验算1063、横向木杨验算1064、侧模板验算1085、立杆验算1096、剪刀撑验算110五、可调托座验算Ill六、地基验算Ill附图1：施工进度计划横道图附图2：XXX段高架桥平面布置图附图3：XXX段高架桥立面布置图附图4：桥面板构造图附图5：横向跨中支架搭设示意图附件1：安全吊证书扫描件附件2：特种作业人员证件扫描件一、工程概况一）项目概况XXX路四期位于XXX区XXX-XXX区，为XXX区东西向重要连接通道。起点接XXX大桥，终点接XXX路三期。根据建设计划，XXX路分成五路段。分别为XXX至XXX段、XXX段、XXX段、XXX段。XXX东侧道路位于XXX地产东侧，呈南北走向，起点接XXX路四期，终点接现状的北滨一路。道路全长约1.18公里，为城市次干道，标准路幅宽度26m,双向四车道，设计车速40kmh°本次施工为XXX路四期（XXX至XXX段），共包含两段，其中：（1）起点至K0+745.116为XXX路四期XXX至XXX段；（2）K0+745.116至终点为XXX东侧道路段。二）桥梁工程概况XXX至XXX段高架桥布置于XXX路四期（XXX至XXX段）桩号XXX,全长283.1米。桥梁平面线形有直线及平曲线，K0+294.450K0+359.692段平面线形为平曲线，K0+359.692K0+577.550为直线，全桥等宽，桥面宽度为26m。桥梁纵坡为-L2%,桥面横坡为双向L5虬详见附图一：XXX至XXX段高架桥平面布置图、高架桥立面布置图1、主要技术标准道路等级城市次干道车道数双向四车道+两侧人行道设计车速40kmh荷载等级汽车荷载：城市-A级人行荷载：根据规范按桥梁最大跨取值：4.64kPa标准桥面宽度5.Om人行道+16.Om车行道+5.Om人行道桥面最大纵坡1.20%桥下净空>5m整体温度整体升温20、降温20梯度温度桥面铺装为8cm的沥青混凝土面层，竖向日照正温差按照公路桥涵设计通用规范(JTJD60-2015)表4.3.12-3插值计算，即取值Tl=16.4,T2=5.98；竖向日照反温差为正温差乘以-0.5。风荷载根据公路桥梁抗风设计规范(JTGGD60-01)取值地震设防类别根据地震动参数区划图(GB18306-2015)场地地震基本烈度为6°(70构造设防)。设计基本地震加速度值为0.05g。设计基准期100年设计使用年限桥梁主体结构设计使用年限100年，其它损坏、修复不影响交通的结构设计使用年限为50年。钢结构防腐体系使用年限为20年。设计安全等级一级设计环境类别I类2、桥型概况根据桥梁所处位置实际地形、地质情况，桥下无通行道路或河流，上部结构采用现浇连续箱梁。全桥共分三联，每联跨径组合分别为：第一联：30+30+3Om第二联：30+30+3Om第三联：30+30+3Om桥面标准宽度26m,路幅分配为5m人行道+16m车行道+5m人行道。上部结构采用双箱断面，每箱室下方设置圆形截面双柱墩，两侧桥台均采用重力式U型桥台。3、上部结构一般构造上部结构采用双箱双室断面，箱梁梁高1.7m。两箱室间通过刚接桥面板、墩顶横隔梁、端横隔梁连接成整体。墩顶横隔梁、端横隔梁的宽度分别为3.0m、2.Omo箱梁顶板厚0.25m,底板厚0.25m,腹板跨中厚0.5m,为增强支点处箱梁的抗剪能力及满足预应力钢束张拉锚固需要，支点附近腹板宽度渐变为0.9m。人行道侧翼缘悬挑长度为2.5m,翼缘端部厚0.15m,根部厚0.55m。刚接桥面板中部厚0.3m,端部厚0.55m。（详见箱梁断面图）1260001250Oj8500j125011500/250j85002500250085004000850025001翔睛百4、下部结构一般构造1）桥墩每幅箱梁箱体下均设置双柱墩，桥墩墩柱采用圆形截面，直径为1.6mo除分联墩墩顶设置盖梁外，其余墩顶墩柱间设置横系梁，横系梁高1.4m,宽LOm。分联墩墩顶盖梁高1.5m,宽2.6m。桥墩基础采用圆形截面桩，桩顶设置横系梁，横系梁高1.6m,宽1.2mo桩基直径共分两种，分别为1.8m及2.2m。其中2、3、4号轴桥墩为远期规划道路预留实施条件，局部增强桩基尺寸及结构配筋。其余各轴桥墩桩基直径均为1.8mo髀M嗔31(1、桥墩立面构造（本国适用于1、2、4、5、7v 8号轴） 5、7、8号&D=18002 4号轴0=2200）3500 J :桥貂面构造（本因适用于跨径分联处3、6号轴） （3号轴D=2200 2 6号转D= 1800）2）桥台根据地勘资料显示，桥台处基岩埋置较浅，均采用重力式桥台，基础均为扩大基础，基底嵌入中风化岩石的深度不小于0.8m,且地基承载能力不得低于0.5MPao5、附属工程1）桥面铺装桥面铺装采用16Cnl等厚铺装，双层铺装结构。基层为8cm厚C50钢筋混凝土整浇层，面层为8cm沥青混凝土（上层4cmSMAT3+下层4cmAC-16）oGWC冷脑脯螂翻（回0150x150）40mm /SMA13改牧而Ir驾#唐芹石漱合鸟40mm OAC-16C改性而的藻土jgzlj1j¾785mm gj 施力赫士般林调都造2）伸缩缝和支座普通支座均采用盆式橡胶支座。支座下面需设支座垫石，以保证支座水平安装、水平支承传力。3）排水、灯饰及其它附属设施在桥面上设泄水孔通过PVC管沿桥墩将桥面的积水有组织地引入市政排水系统中，避免桥面积水及雨水散乱排。4）隔音屏XXX地产小区侧人行道外侧设置隔音屏，减少对周边居民的噪声影响。三）周边作业环境1）经我单位实地勘察，本工程现浇箱梁工程施工对周边建（构）筑物、地下管线、通信设施和既有市政道路等公用设施均无安全影响。2）整个桥梁施工区域位于现状XXX北滨华庭和北滨1号小区之间区域穿过。在靠近6号墩柱处有现在小区南北通道一条，施工时考虑对该道路两侧进行可靠的围挡封闭，并在模板支架搭设过程中预留安全通道，供小区行人通过。K0+350K0+480（1#6#墩柱）左侧紧邻小区围墙，为现有北滨华庭小区物业办公区进出通道，桥梁上部结构施工期间会导致该道路无法通行。经过现场勘察，并与物业方协调，考虑在小区内靠围墙新建物业通道一条，保证施工期间物业办公区的进出通畅。3）对施工中的粉尘、废水和固体废弃物以及噪音和振动等影响环境的因素应加强管理、严格把控，做到科学的组织施工，通过调整作息时间，采取降尘措施，对固体废弃物覆盖、及时清运，夜间施工不超过规定时间等有效措施，尽量做到不扰民，最大限度的减小施工期间对周边居民生活产生的影响。4）施工现场周边无其它可能造成不良后果的危险源。5）施工区域用水来自城市自来水，采用引管分表取水用于施工；施工用电通过联系电力公司从市政电网接入。6）附近有现状道路可直达施工场地，交通条件较好。四）工程地质与地下水1、场地位置及地形地貌场地位于XXX区XXX街道，拟建XXX路四期（XXX至XXX段）及XXX东侧道路工程起点接已建XXX区XXX立交主线，终点接已建北滨路，有市政公路可以直达场地，交通条件良好。场地地理坐标X=6885069640,Y=55735-56595o勘察区属构造剥蚀丘陵地貌。勘察区位于嘉陵XXX岸，地形上表现为斜坡地形，北高南低，场地内最高标高250.84m（K0+080左侧），最低标高194.82m（Kl+180.101已建北滨路三），相对高差为56.02m,总体地形坡角10°25。，局部陡坎及陡坡地段达80°。由于城市建设发展，原始地貌已不可辩，现状为原有居民房拆迁废墟及临近建筑物的施工场地以及部分已建道路。经现场访问调查，拟建场地内斜坡、边坡现状处于稳定基本稳定，未发现破坏变形迹象的出现。总体上勘察区场地地貌、地形条件较复杂。2、气象水文该勘察区气候属亚热带湿润区，气候温和、四季分明、雨量充沛，具冬暖、夏热、秋长的气候特点。常年平均气温17.5,极端最高气温44.3（2006年8月29日），极端最低气温-3.7（1975年12月15日），年平均降雨量为1163.33mm,由于受季风环境气候影响，降雨量年内分配不均，59月份降雨量占全年的70%,暴雨多集中在78月份，多年平均日最大降雨量93.9mm,日最大降雨量266.6mm（2007年7月17日，XXXK）,历年最大降雨量为1357.7mm（1986年，XXXK）,年平均降雨日为168天，常年平均风速1.lms,最大风速27.6mso根据地面调查，评估区位于嘉陵XXX岸，高于现状嘉陵江水面20.Om以上，地下水较为贫乏。评估区现状基本上为居民住宅区，表层被素填土或粉质粘土所覆盖，素填土厚度约为10.Om以内，最厚处为28.30m,（为ZY19（1）,下覆基岩主要为泥岩，偶可见砂岩出现，呈薄层状或透镜状。经现场调查，评估区无井泉出露和地表水分布。3、地质构造拟建场地地质构造位处金鳌寺向斜南西翼。岩层呈单斜产出，岩层产状140°N9。场内及邻近未发现有断层，地层连续，岩层产状稳定。在场地基岩露头中可见两组裂隙：组产状258263°/7582°,优势产状260°Z80o,凹凸不平，闭合，胶结较好，间距3.05.Om,延伸长10.Om以上，无充填，结合差，为硬性结构面；组产状3045°N7080°,优势产状40°Z75o,凹凸不平，微张13mm,间距3.08.Om,延伸长10.Om以上。裂隙面局部充填泥质，结合很差，为硬性结构面；场地岩层层面(砂、泥岩分界面)地表观察局部可见张开13mm,钻探揭示岩芯有沿层面分离的现象，多充填有泥质，结合很差，为软弱结构面。以上场地内结构面为统计结构面，综上所述，勘察区地质构造简单。4、地层结构经工程地质测绘及钻探揭露，勘察区岩土性质差异较大，区内分布地层为第四系全新统素填土层(Q4ml)、第四系残坡积层粉质粘土(Q4el+dl)>第四系冲洪积层粉质粘土(Q4al=pl)和侏罗系中统沙溪庙组(J2S)泥岩及粉砂岩组成，现由新到老分述如下：1)第四系全新统土层(Q4)(1)素填土层(Q4ml)：紫红色、黄褐色，其主要成分为粉质粘土夹砂、泥岩块碎石，局部为已建房屋基础，块碎石直径350mm,含量占4060%,结构松散稍密(为原房屋基础段)，稍湿干燥。K0+000K0+040段主要为临近XXX立交修建时堆填而成，为机械抛填，未经碾压，堆积时间1年以内上；K0+040K0+300段为当地居民房屋修建时堆填而成，堆填时间约10年以上;K0+300K1+000段，为修建XXX北滨华庭小区修建时堆填而成，堆填时间约3年左右。钻孔揭露厚度0.028.3m(ZY19(D)o(2)粉质粘土(Q4el+dl):褐黄色，为粉粒和粘粒组成，为残坡积形成，局部夹泥岩角砾，一般呈软塑状，无摇震反应，切口稍有光泽，干强度及韧性中等。该层主要分布于斜坡上，其厚度一般0.05.3m(SK39(3)。2)侏罗系中统沙溪庙组基岩(J2S)(1)泥岩(J2s-Ms)：暗红紫色，由粘土物质组成，泥质结构，厚层巨厚层状构造，偶可见绿色砂质条带出现。岩石强风化段较为破碎，强度低，经机械搅动，岩芯多呈泥状或碎块状，中风化段岩石质较硬，脱水后易呈网状崩解。该层分布广泛，为勘察区主要岩层。(2)砂岩(J2s-Ss):灰白色，主要由长石、石英、云母等矿物组成，中粒结构，薄层状构造，泥质胶结，偶可见暗红色泥质条带。岩石强风化段较为破碎，强度低，经机械搅动后，岩芯多呈粉砂状、碎块状。中风化粉砂岩岩体较完整，一般呈短柱状。该层与泥岩在区内呈不等厚互层状产出，为该地区次要岩层。该勘察区域岩土界面倾角一般为1040。，较为陡倾，局部岩土界面较陡，与地形起伏基本一致。5、水文地质条件勘察区内地貌类型为构造剥蚀浅丘地貌。拟建线路经过的微地貌主要为斜坡。其地形坡度较大，大气降水后汇集于沟谷向低洼处排泄。地下水类型主要为松散岩类孔隙水和基岩强风化带网状裂隙水，地下水主要受大气降水补给，由高至低向低洼处排泄。钻探施工完毕后对全部钻孔作了水位观测，在斜坡上钻孔，提干后水位第15页共118页回升很慢或没有回升，为干孔，由此推断斜坡地段钻孔内水体为钻探循环水，表明斜坡地下水较为贫乏。另据现场调查，勘察区范围未发现泉井等地表下水露头。综上，该场地地下水分布不均匀，勘察区地下水较贫乏。总之：场地内水文地质条件较复杂。据收集资料、地表工程地质调绘及钻探揭露成果：勘察区内未发现断层、滑坡、泥石流、软弱夹层等不良地质现象，岩土种类较简单，在勘察区内存在的填土边坡或岩质边坡大部分已进行支挡，未发现变形破坏迹象出现,现状稳定；在勘察区内存在两个防空洞，现状稳定，在其洞内干燥，未见滴水情况出现。6、不良地质作用及地质灾害据收集资料、地表工程地质调绘及钻探揭露成果：勘察区内未发现断层、滑坡、泥石流、软弱夹层等不良地质现象，岩土种类较简单，在勘察区内存在的填土边坡或岩质边坡大部分已进行支挡，未发现变形破坏迹象出现，现状稳定；在勘察区内存在两个防空洞，现状稳定，在其洞内干燥，未见滴水情况出现。7、场地稳定性评价1）稳定性及适宜性评价通过本次勘察查明了场地范围内地层结构、地质构造及水文地质条件,勘察场地在钻探深度范围内未发现断层、滑坡、泥石流、地下采空区等不良地质作用。经访问调查，在拟建道路K0+160K0+255段，其地下存在2个防空洞（详见平面图及剖面5-5'8-8'）,现状处于稳定状态，待拟建道路修建好后，必须对该两个防空洞进行加固或直接填埋处理，经必要的处理后，该两防空洞对拟建道路不会造成影响。综上所述，该勘察场地在对两个防空洞进行处理后，适宜拟建道路的建设。2）地下洞室稳定性评价由于在勘察区内，按照设计标高整平后，拟建道路K0+180K0+255段恰好位于该两个防空洞正上方，根据剖面5-5'、6-6,和8-8'表明，拟建场地按照设计标高整平后，该两个防空洞顶部围岩厚度一般为12.5倍防空洞洞跨，局部地方甚至不足一倍洞跨（拟建道路K0+065附近）。由于防1和防2在有效围岩厚度处不足2.5倍洞跨，不满足建筑地基基础设计规范（DBJ50-047-2006）中附录D的计算条件，根据当地经验及类似拟建场地来说，由于该段为挖方段，挖方深度约为0.016.5m,该两防空洞内壁均有条石衬砌，且拟建公路的挖方修建相对于该两防空洞顶部为减载影响,均有利于该两防空洞的稳定，据此，拟建道路K0+180K0+255段的修建对该两防空洞的稳定性影响较小。由于缺乏可靠试验，本次对地下洞室的评价，仅为根据类似工程及当地经验值给出评价，地下洞室稳定性还与拟建道路地实际施工情况，拟建道路的实际施工方式有关，存在较大的差异，故该地下洞室的评价仅作为定性判断的依据。根据以上分析，如拟建道路K0+180K0+255段修建会对其地下两防空洞的稳定性产生有利的影响，建议在拟建道路施工前，在确定施工方式后对两防空洞的稳定性进行专项的论证后，再进行拟建道路的施工。五）现浇箱梁支架概况及荷载1、支架规模及参数XXX路四期（XXX至XXX段）高架桥全长283.1米，全桥共分为三联,每联跨径组合分别为：第一联：30+30+3Om第二联：30+30+3Om第三联：30+30+3Om1、支架总体高度为1.811.2m,宽度为26+2=28米；2、全桥使用48X3.5Inm的碗扣支架作为支撑结构；3、立杆横桥向间距0.9m,纵桥向间距均为0.6m（在腹板位置处加密成0.3m）,水平步距都为L2米；4、为增加支架的刚度和稳定性，横桥向用648钢管，每间隔4.5In（即横向5排立杆），纵桥向用48钢管，每间隔3.3m4.2m（即纵向68排立杆）沿支架全高分别设置一排剪刀撑。剪刀撑斜杆与地面夹角控制在45°60°之间，斜杆必须用扣件与立杆连接牢固。在底部、中部、顶部设置水平向剪刀撑，底部距地面高度等于200mm,中部水平剪刀撑设在顶底的中间位置。5、支撑的大横梁用IOXlOcm的方木立向搁置在立杆的可调节顶托的U型槽内，调节螺杆插入立杆保持轴心受力；大横梁上放5X10Cm的方木作小横梁，间距20cm,作为横肋，其上铺设15mm的竹胶合板。6、在支架顶纵向两侧人行通道搭设2m高安全栏杆，并挂满安全网，并设置脚手板。在桥墩位置箱梁端部设置人行梯架，梯架采用之字型并附着于支架外侧搭设，并设置相应的栏杆、脚手板和挡脚板，搭设应符合相关规范标准要求。2、支架验算相关参数1、梁体混凝土容重：26.OKNm32、混凝土超重系数：1.053、施工临时荷载：2.5KNm24、倾倒混凝土产生荷载：2.0KNm25、振捣混凝土产生荷载：2.0KNm26、安全系数取值：满堂脚手钢管应力安全系数取1.4稳定安全系数1.57、材料应力取值：A3钢：。轴二140MPa、。弯二145MPa>=85MPa方木：。/=13MPa.=2.OMPa竹胶板:。弯=12MPa、=12MPa钢材强度。容许=205MPa、。极限=215MPa8、材料弹性模量取值：钢材弹性模量：2.IXlO5MPa方木（杉木）弹性模量：9×103MPa竹胶板弹性模量：3.IXlO3MPa9、杆件允许最大挠度为L/4003、荷载计算(1)钢筋混凝土自重箱梁钢筋混凝土自重属均布荷载，直接作用于底模及侧模，根据现浇梁设计图(以跨中半幅为例)可得箱梁各部分自重荷载为(为了计算简便，我们在顶板处取O.3m×0.75m和O.25m×l.Om两种尺寸作为腹板处受力):顶底板处：q1项底板二(8.5-0.75-0.75-1)×0.25+(0.5+1.5)×0.25÷2+(0.3+0.25)×1.5÷2÷(0.5+1)XO.25÷2+(0.5+1.5)×0.25÷2+(8.5-1.5)×0.25-0.3×0.75×20.25×1.0×26×1.05=99.645KNm腹板处：q膜板二(0.5+0.75)×0.25÷2+(1.5+0.5)×O.25÷2+(1.7-0.55-0.25-0.25)×0.5+(1+0.5)×0.25÷2+(2.5+0.5)XO.25÷2+(l.7-0.55-0.25-0.25)×0.5+(0.5+0.75)×0.25÷2+(2.75+0.5)X0.25÷2+(1.7-0.55-0.25-0.25)×O.5+0.3×0.75×2+0.25×1.O(0.75+0.75+1)×0.25×26×1.05=97.09KNm翼缘板处：qiM«=(O.15+0.55)×2.5÷2+(0.55+0.3)×1.25÷2×26×1.05三38.39KNm(2)竹胶板底模(板厚6=L5cm,容重Y=7.SKN/d)q2=l×l×0.015×7.5KNm=0.HKNm2(3)纵向木彷(6X10Cnl20Cm)q3=(1/0.2)×0.06×0.1×7.5=0.225KNm2(4)横向木彷(15X15Cm60Cm)q4=(1/0.6)XO.15X0.15×7.5=0.281KNm2(5)钢管支架体系自重单根钢管自重按12m的支架高度计算钢管自重荷载（含配件、剪刀撑及水平拉杆等），048X3.5钢管单位重为3.84kgm,加配件乘以系数2.0,则立杆自重平均分配到底层的荷载为：g=12m×3.84kgm×2×9.8N/1000=0.903KN/根钢管支架体系自重根据支架设计图，底板、腹板区及翼缘板平均每平方米布置钢管数为：n=（12.25÷0.6+1）×（30÷0.9+1÷（30X12.25）=2腹板区平均每平方米布置钢管数为2X2=4则支架体系自重为：q.5底板、翼缘板和腹板二0903×2=1.8KNfq5fe=0.903×4=3.6KNm22、荷载组合（1）竹胶板底模承受荷载底板处（单侧宽8.5-2X0.757m）q竹胶板二q底板/6+q侦倒殓+q色振捣+q临时=99.645/6+2.0÷2.0+2.5=23.HKNm2腹板底模（单侧宽2.5m）q竹胶板二q腹板25+q便倒龄+q殓振捣+q临时=97.09/2.5+2.0+2.0+2.5=45.34KNm2翼缘板底模(单侧宽2.5+L25m)q竹胶板二q1贝嫁板/3.75+q恢倒他+q龄提捣+q临时=38.39/3.75+2.0+2.0+2.5=16.74KNm2(2)纵向木杨承受荷载底板处q纵向木杨二q竹胶板+q2=23.11+0.11=23.22KNm2腹板处q纵向木防二q竹胶板+q2=45.34+0.11=45.45KNm2翼缘板处q纵向木杨二q竹胶板+q2=16.74+0.11=16.85KNm2(3)横向木杨承受荷载底板处q横向术防二q姒向木材+Q3=23.22÷0.225=23.45KNm2腹板处q横向木防二q纵向木帏+qs=45.45+0.225=45.68KNm2翼缘板处q横向木防二q默向木材+qs=16.85+0.225=17.08KNm2立杆承受荷载底板处qiff=q横向木杨+q.=23.45+0.281=23.73KNm2腹板处qiff=q横向木杨+q=45.68+0.281=45.96KNmj翼缘板处qiff=q横向木杨+q.=17.08+0.281=17.36KNm2立杆对地基产生的荷载底板处q地基二q立杆+qs=23.73+1.8=25.53KNm2腹板处q地基二q立杆+q5=45.96+3.6=49.59KNm2翼缘板处q地基二q立杆+q5=17.36+1.8=19.16KNm2六)施工平面布置施工平面应本着合理有序的原则进行布置，必须综合考虑本工程的结构特点和施工需求，从有利于文明施工和现场管理的角度设置各类施工临设,具体按施工组织。七)施工要求和技术保证条件1、技术保证条件(1)编制专项施工方案，进行专家论证。(2)做好图纸会审和技术交底工作。(3)加强测量复核、试验检测管理工作。(4)加强安全教育，进行安全交底。(5)支架的搭设须进行专门的设计、计算、校核，并严格按方案进行施工，满足施工期间的荷载要求。(6)配备足够防护用品和机械设备。(7)配备3名专职安全员(8)做好人、材、机计划安排，安全资金落实到位。(9)加强日常检查，发现隐患及时整改，确保安全工作万无一失。2、施工要求(1)特殊工作人员必须持证上岗。(2)禁止非施工人员进入施工现场。(3)施工过程中严格按设计方案施工。(4)地基的处理、支架的搭设严格控制，重点控制地基的压实度，硬化混凝土的浇筑质量等。支架搭设严格把控立杆的垂直度、杆体的接头、步距等指标。(5)支架预压过程中加强沉降观测和稳定性检查。如遇特殊情况应立即停止并进行检查后方可继续实施。(6)模板安装拼缝整齐、平整度、错台等指标符合规范要求，几何尺寸满足设计要求。(7)钢筋的加工、下料、接头，绑扎、焊接须满足设计及相关规范要求。(8)进入施工现场的人员必须配戴安全帽。(9)如遇夜间施工须配备足够的照明设备并配备应急发电设备。(10)加强混凝土的浇筑管理工作，分层、分段，振捣密实。浇筑完成的混凝土应加强养生。二、编制依据一）编制说明根据本工程的内容、特点、施工条件，并结合考虑我公司多年的施工经验、技术经济实力、设备人员配套的能力等多方面因素，编写了本工程现浇箱梁模板支架专项施工方案。编写过程中充分考虑了本工程的特点、难点、交通条件、周边环境等各方面问题，深刻领会设计意图、优化施工方案、科学合理地组织施工队伍进行桥梁模板支架施工作业，在确保一切施工安全、质量可控的前提下，安全、优质、高效的完成本次合同施工任务。二）编制依据1、中华人民共和国安全生产法2、建设工程安全生产管理条例（国务院第393号令）3、建质2009254号文”关于印发建设工程高大模板支撑系统施工安全监督管理条例的通知”4、建办质201831号住房城乡建设部办公厅关于实施危险性较大的的分部分项工程安全管理规定有关问题的通知5、建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2016）6、施工现场临时用电安全技术规范（JGJ46-2014）7、建筑施工安全检查标准JGJ59-20118、城市桥梁工程施工与质量验收规范CJJ2-20089、XXX市城市桥梁工程施工质量验收规范（XXX市工程建设标准DBJ50/T-086-2016)10、建筑结构荷载规范GB50009-201211、建筑施工脚手架安全技术统一标准（GB51210-2016）12、建筑施工模板安全技术规范JGJ162-200813、公路桥涵施工技术规范JTG/TF50-201114、钢管满堂支架预压技术规程（JGJ/T194-2009）15、现浇混凝土桥梁梁柱式模板支撑架安全技术规范（XXX市工程建设标准DBJ50-112-2016）16、路桥施工计算手册17、实用建筑结构静力计算手册18、建筑施工计算手册19、XXX市XXX区XXX路四期（XXX至XXX段）道路工程地质勘察报告（一阶段详勘）20、XXX路四期（XXX至XXX段）施工图设计21、XXX路四期（XXX至XXX段）施工组织设计22、XXX市房屋建筑和市政基础设施工程现场文明施工标准（渝建发2008169号）23、XXX市建设工程安全生产管理办法（XXX市人民政府令第289号）24、XXX市建设工程安全生产监督管理办法（渝建发2008177号）26、XXX市城乡建设委员会关于印发危险性较大的分部分项工程安全管理实施细则的通知（渝建发（2014）16号）26、质量技术管理手册（XXX城建控股（集团）有限责任公司）27、安全生产管理手册（XXX城建控股（集团）有限责任公司）三）编制内容及目的该现浇箱梁模板支架安全专项施工方案针对“XXX路四期（XXX至XXX段）XXX段高架桥工程”现浇箱梁的结构特点、断面尺寸、高度。从支架地基处理、现浇箱梁模板支架等施工工艺、施工及人员组织和计划、质量目标保证、施工安全保障等方面提出相应的措施，并通过典型箱梁断面的计算模型进行相关模板、小横梁、大横梁、支架、地基基础的设计和验算，以确保该现浇箱梁分项工程施工和安全的可靠。四）编制原则1、严格遵守业主规定的施工工期，积极妥当、合理安排施工，在工期安排上，尽可能提前完成施工任务。2、在坚持实事求是的基础上，力求”技术先进、科学合理、经济适用”。在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。3、合理安排施工工序，采用流水作业施工，各工序紧密衔接，避免不必要的重复工作，以保证施工连续、均衡地、有节奏地进行。4、重视各项准备工作，特别重视施工中的外部条件，使施工计划建立在可行的基础上。5、贯彻结合已有先进技术、多层次技术管理政策，层层把关，确保工程一次成优。6、尽量做到利用现有的资源，合理进行规划、布局、施工。7、市政工程，保护环境，防止污染和施工事故，做到文明施工。三、施工计划一）施工组织原则1、根据本工程紧邻居民住宅区、地形较为复杂、整个施工区域场地较为狭窄的特点，施工组织须在确保实现项目整体的工期、质量、安全目标的同时，突出文明施工及环保要求。把保证施工安全、保障附近居民的出行顺畅和安全，最大限度的减小对周边居民生活的影响作为场地布置、施工组织、作业顺序安排的前提和原则。2、加强监测，落实措施，确保工程与环境安全。遵守安全防护规程,健全安全管理体系，确保安全工作有始有终，实现“五无、三控制”安全目标。3、以加强过程控制、保证工程质量、确保节点工期、满足合同文件要求为前提，强化资源配置、科学管理、超前计划、专业流水的方式组织施Xo4、本工程实施项目法管理，以质量管理体系标准、职业健康安全管理体系标准、环境管理体系标准进行质量、安全、环境控制，以计划网络技术进行工期控制，实施动态管理，全面实现安全、质量、工期、环保等目标。二）施工进度计划结合本工程实际情况及周边地形、环境因素，单次浇筑整联混凝土工程量较大，拟将高架桥现浇箱梁浇筑分六幅（段）完成，每幅作业区分两次浇筑，第一次浇注底板及腹板，第二次浇注顶板。施工分幅作业顺序如下：第一联左幅一第二联左幅一第三联左幅一第一联右幅一第二联右幅一第三联右幅。计划自2018年8月1日开工，2019年5月31日完成，总工期304天。三）机械设备配置计划拟投入本工程主要机械设备计划表序号机械名称规格型号数量主要用途1挖掘机CAT3201台场地平整，道路维护2振动压路机YZK18C1台地基碾压3汽车吊25吨1台材料吊装4钢筋弯切机WQ-401台5钢筋弯箍机W18/广东2台6机械车丝机HGS-40B2台7电焊机ZXEl4台8插入式振捣器ZN505台9平板式振动器ZW75台10木工锯5套11发电机150KW1台应急供电12震动打夯机6台局部地基夯实13GPS思拓力S91套测量控制14全站仪托普康GTNIo2N1台测量控制15水平仪苏光DS32台测量控制四）材料配备计划根据工程进度计划及施工组织安排，本着“合理组织、满足施工、减少库存”的原则，充分考虑满堂支架施工时雨季、大风季节等可能延误供货的因素，做好材料供应计划。按照满堂支架的施工周期，按照计划组织材料进场，确保满堂支架材料的供应。雨季、大风季节提前做好施工安排，精心组织，合理安排，保证连续梁的施工进度。主要材料供应计划如下:左半幅材料供应计划表序号使用部位材料名称规格单位数量进场时间（月、日）备注1第一联箱梁左地基处理C20混凝土C203m511.796.242第一联左箱梁碗口杆件48×3.5mmm359507.13第一联左箱梁底托60×3.8cm个30457.14第一
