化工设计与制图复习思考题及答案.docx

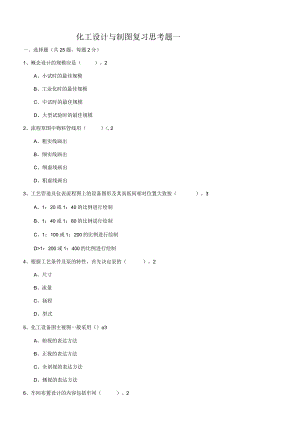

化工设计与制图复习思考题一一、选择题（共25题，每题2分）1、概念设计的规模应是（）。2A、小试时的最佳规模B、工业化时的最佳规模C、中试时的最佳规模D、大型试验时的最佳规模2、流程草图中物料管线用（）<,2A、粗实线画出B、细实线画出C、细虚线画出D、粗虚线画出3、工艺管道及仪表流程图上的设备图形及其高低间相对位置大致按（）。3A、1：20或1：40的比例进行绘制B、1：40或1：80的比例进行绘制C、1：100或1：200的比例进行绘制D>1：200或1：400的比例进行绘制4、根据工艺条件及泵的特性，首先决定泵的（）。2A、尺寸B、流量C、扬程D、型式5、化工设备图主视图一般采用（）o3A、俯视的表达方法B、正视的表达方法C、全剖视的表达方法D、侧视的表达方法6、车间布置设计的内容包括车间（）。2A、厂房布置和车间设备布置B、管线布置和车间设备布置C、仪表布置和车间设备布置D、人员布置和车间设备布置7、设备布置图中的所有设备，均需标出（）。3A、型号与位号B、名称与位号C、功能与位号D、生产厂家与位号8、管道引出支管时，液体管道应从（）。3A、上方引出B、下方引出C、左方引出D、右方引出9、塔的布置常分成操作区和（）。2A、准备区两部分B、维护区两部分C、安全区两部分D、配管区两部分10、管道布置图上的管件通常用（）o2A、符号表示B、图形表示C、线段表示D、数字表示11、方案设计这个阶段的任务是确定生产方法和生产流程，它们是整个（）。3A、工艺设计的基础B、工程设计的基础C、管路设计的基础D、设备设计的基础12、生产工艺路线选定后，即可进行（)o 3A、基础设计B、中试设计C、流程设计D、设备设计13、工艺管道及仪表流程图是以（）o2A、工艺流程图为依据B、物料流程图为依据C、管道流程图为依据D、仪表流程图为依据14、流程草图中动力管线用（）o3A、中粗实线画出B、中细实线画出C、粗实线画出D、粗虚线画出15、蒸储塔的控制方案很多，但基本形式通常有（）。3A、一种B、两种C、三种D、四种16、车间布置分初步设计和（）o3A、平面设计两个阶段B、立面设计两个阶段C、土建设计两个阶段D、施工图设计两个阶段17、车间布置设计和配管设计必需与（）o3A、设备设计有密切的关系B、基础设计有密切的关系C、±建设计有密切的关系D、工艺设计有密切的关系18、在设备布置图中，视图的表达内容主要有建筑物及其构件和（）o3A、装置B、设备C、管线D、厂房19、管道引出支管时，气体管道应从（）o2A、上方引出B、下方引出C、左方引出D、右方引出20、管道布置图又称为管道安装图或（）o3A、设备图B、流程图C、控制图D、配管图21、化工新技术开发过程中要进行概念设计、中试设计和（）。1A、工程设计等三种设计B、工艺设计等三种设计C、设备设计等三种设计D、基础设计等三种设计22、根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，（）。4A、中试设计可分为三段设计、两段设计和一段设计B、工程设计可分为三段设计、两段设计和一段设计C、基础设计可分为三段设计、两段设计和一段设计D、概念设计可分为三段设计、两段设计和一段设计23、项目建议书是进行可行性研究和编制（）o5A、设计任务书的依据B、概算书的依据C、施工图设计的依据D、初步设计的依据24、生产方法和工艺流程的选择的（）。3A、合理性主要指技术上先进、经济上合理B、可靠性主要指技术上先进、经济上合理C、经济性主要指技术上先进、经济上合理D、先进性主要指技术上先进、经济上合理25、生产工艺流程草图一般由（）。2A、物料流程、图例和设备一览表等三个部分组成B、工艺流程、图例和设备一览表等三个部分组成C、管道流程、图例和设备一览表等三个部分组成D、仪表流程、图例和设备一览表等三个部分组成二、多选题（共15题，每题2分）1、以下反应器其内部流动形式为平推流的有（）。3A、管式反应器B、釜式反应器C、固定床反应器D、列管式固定床反应器2、一氯甲烷生产中甲醇从液相原料到反应器入口气相物料的单元操作设备（）。3A、泵B、汽化器C、过热器D、压缩机3、一氯甲烷生产中盐酸从原料到反应器入口气相物料的单元设备（）。3A、汽提塔B、干燥塔C、精馆塔D、泵4、化工设计类型包括（）。3A、车间设计B、旧项目利用C、已有装置改造设计D、全厂设计5、影响反应器选择的因素（）o3A、复杂反应或单一反应B、反应热效应C、分析检测方法D、反应物料相态6、工艺流程丰富中，可从以下角度考虑（）。2A、完善物料输送设备B、催化剂C、提高原料转化率利用率D、开停车及安全7、化工厂设计中，三废治理工程需要做到“三同时”，即（）。3A、同时设计B、同时施工C、同时投产D、同时检测8、甲苯热加热临氢脱烷基制茶工艺中，围绕甲苯与氢气物料，不合理不适宜的物料混合方案为（）o2A、饱和甲苯气体与常温氢气混合B、过热甲苯气体与高温氢气混合C、饱和甲苯液体与常温氢气混合D、常温甲苯液体与常温氢气混合9、化工工艺优化中，涉及到精储的节能降耗技术主要有（）,2A、热泵精储B、热偶精储C、不采用公用工程D、多效精储10、水吸收塔装置，应包括的工艺设备有（）o2A、塔器B循环泵C、回流分配器D、缓冲罐11、管道仪表流程图中，以下设备绘制中正确的有（）。2A、设备绘制体现出高低位置B、设备支撑基础应绘制C、设备上管口应绘制D、设备上电机驱动应绘制12、管道仪表流程图中，以下设备标注中正确的有（）。2A、设备标注在设备的正上方或正下方B、标注时设备名称在上设备位号在下C、设备内或设备旁标注设备位号D、一开一备设备标注两个位号13、管道仪表流程图中，以下管道绘制正确的有（）。2A、主物料管道绘制其他管道可以不绘制B、管道上管件应绘制C、管道流向应绘制D、工艺管道应从图纸左右两侧进出14、管道仪表流程图中，管道压力等级L对应的管道压力有（）o2A、0、25MPaB、0、6MPaC、1、OMPaD、4、OMPa15、管道仪表流程图中，具有仪表功能性质的名称有（）。2A、温度B、显示C记录D、报警三、判断题（共5题，每题2分）1、带控制点的工艺流程图又称管道仪表流程图。（）22、压缩机流量控制可以采取旁路调节和出口流量调节。（）23、在管道布置图中，管接头、弯头、三通、法兰等，应按规定符号画出，并标出定位尺寸。（）24、中试可以不是全流程试验，规模越大越好。（）25、中试设计的内容基本上与工程设计相同：由于中试装置较小，一般可不画出管道、仪表、管架等安装图纸。（）2四、简答题（共2题，每题5分）1、工艺流程四个重要过程。42、车间布置初步设计的主要内容。4化工设计与制图复习思考题一答案一、选择题ABCABCABC3、X 4、X 5、J1-5BACDC11-15ACBAB21-25DBADA二、多选题1-5ACD6-10ACD11-15ACD三、判断题1>×2、J四、简答题6-10ABBDA16-20DCBADABDBCABDACDABABDBCDABCBCD1、工艺流程四个重要过程。（1）原料预处理过程。（2）反应过程。（3）产物的后处理。（4）三废的处理过程。2、车间布置初步设计的主要内容。（1）生产、生产辅助、生活行政设施的空间布置;（2）决定车间场地与建筑物、构筑物的大小；（3）设备的空间（水平和垂直方向）布置；（4）通道系统、物料运输设计；（5）安装、操作、维修所需的的空间设计；（6）其他。化工设计与制图复习思考题二一、选择题（共25题，每题2分）1、在进行车间布置设计时，加热炉、明火设备与产生易燃易爆气的设备间的距离一般不小于（）。2A、IOmB、15mC、18mD、30m2、在不影响工艺流程的情况下，较高设备宜（）,2A、集中布置B、T形布置C、分散布置D、L形布置3、在绘制带控制点的工艺流程图时，遇到管路穿过设备或交叉时应（）。3A、将纵向管路断开一段B、将横向管路断开一段C、将横、纵向管路断开一段D、将管路都不断开4、用作保温材料的热导率宜（）。3A、低B、高C、较高D、适中5、在绘制带控制点的工艺流程图时，遇到管路拐弯时应（）。4A、成直角B、圆弧C、成45度角D、成60度角6、在带控制点的工艺流程图中，仪表编号的标注方法是：上半圆中填写下半圆中填写o（）。A、数字编号，字母代号B、参量代号，功能代号C、字母代号，数字编号D、功能代号，参量代号）为宜。37、对间隙操作的釜式反应器来说，人孔或加料口离地面、楼板或操作平台面的高度以（A、500mmB、800mmC、100OmmD、1200mm8、在带控制点的工艺流程图中，常用比例为：（）o3A、1：10B、1：100C、1：35D、1：1509、常用设备分类代号中，表示泵的符号为：（）。3A、BB、JC、PD、C10、在管道仪表流程图中，粗线条的宽度推荐值为：（）。3A、0.5mmB、LOmmC>1.4mmD、2.0mm11、化工设备的选用不包括（）o3A、合理性B、先进性C、安全性D、特殊性12、下面工程设计必须采用三段设计的项目是（）。2A、新建项目设计B、重复建设项目设计C、石化行业新研制合成产品的车间设计D、已有装置的改造设计13、不是生产方法和工艺流程选择的原则的是（）。3An系统系B、先进性C、可靠性D、结合国情14、不是工艺流程重要部分之一的是（）o3A、原料预处理B、原料输送C、三废处理D、反应过程15、工艺流程图中不能用粗线条绘制的有（）o2A、工艺物料管道B、加热蒸汽管道C、主产品管道D、设备位号线16、工艺流程图中需要用中线条绘制的有（）o3A、工艺物料管道B、加热蒸汽管道C、主产品管道D、设备位号线17、在工艺流程图中，设备表示方法说法正确的是（）。2A、工艺流程图中应标绘出全部和工艺生产有关的设备、机械和驱动机B、化工设备在图上要按比例绘出C、化工设备用粗线条绘出D、化工设备外形没有规定要求18、在工艺流程图中，设备表示方法说法错误的是（）o2A、工艺流程图中应标绘出全部和工艺生产有关的设备、机械和驱动机B、化工设备在图上可以不按比例绘出C、化工设备用中线条绘出D、化工设备外形没有规定要求19、下面有关设备的标注正确的是（）。3A、设备标注内容包括设备位号及名称B、同一个车间同类设备有一个设备标注号C、同一设备在施工设计和初步设计标注号可以不同D、在工艺流程图中，设备名称标注在设备上20、下面说法正确的是（）o3A、离心泵的流量调节一般采用泵的出口阀门开度控制B、容积泵的流量调节一般采用泵的出口阀门开度控制C、管道仪表流程图上温度指示仪表的字母代号是TRD、管道仪表流程图上冷却水得物料代号是HS21、下列图可以不按比例绘制的是（）。2A、设备装配图B、车间布置图C、工艺流程图D、设备配件图22、当剖切平面通过标准件和实心零件的轴线时，必须作剖面线的是（）o3A、螺纹紧固件B、键C、轴D、设备实体23、设备布置图上必须标注设备的（）.3A、定形尺寸B、定位尺寸C、装配尺寸D、规格性能尺寸24、不是化工设备图的基本内容是（）。3A、标题栏B、设备位号C、明细栏D、设备结构图25、绘制管路布置图时常用常比例为（）o2A、1：10B、1：20C、1：30D、1：100二、多选题（共15题，每题2分）1、感应器测量的检测变量有（）。2A、温度B、物位C、压力D、蒸汽2、以下感应器属于流量检测仪表的有（）o2A、转子流量计B、电磁流量计C、雷达式液位计D、涡街流量计3、以下气体工业上不作为气动薄膜调节阀驱动气体的有（）。2A、氧气B、压缩空气C、氢气D、水蒸气4、釜式反应器可选择的被控变量有（）,2A、釜内温度B、釜内压力C、釜内液位D、釜内物料体积5、釜式反应器内温度为被控变量，可选择的操纵变量有（）。2A、进入夹套的低压蒸汽B、进入夹套的循环冷却水C、进入釜内的物料浓度D、进入夹套的热水6、换热器的控制方案有（）。2A、控制生产规模B、控制传热面积C、控制平均传热温差D、控制另一股物流流量7、蒸汽加热时，蒸汽进口管线上薄膜调节阀组组成有（）。2A、调节阀B、止回阀C、切断阀D、放净阀8、式反应器内温度以夹套公用工程为操纵变量，控制方案有（）o2A、前馈控制B、分程控制C、开环控制D、串级控制9、离心泵的控制方案有（）。2A、出口压力控制B、改变转速控制C、泵开关控制D、改变管径控制10、甲静卧式储罐的物料管线管主要有（）o2A、进料管B、放空管C、出料管D、加热剂管IK物衡的主要目的有（）。2A、判断是否达到设计指标要求B、工艺设备设计依据C、三废排放量点和排放量依据D、蒸汽用量依据12、物衡的主要依据有（）o2A、设计任务书B、车间设备布置图C、研究单位提供实验数据D、工艺流程示意图13、本讲例题中收集的物衡数据有（）。2A、原料及产品规格B、生产工艺数据C、设计要求D、物料衡算表14、丙烯氮氧化合成丙烯晴反应类型属于（）。2A单一反应B、复杂反应C、平行反应D、平衡反应15、流化床反应器计算的主要工艺尺寸为（）o2A、浓相段直径B、浓相段高度C、稀相段换热量D、稀相段直径三、判断题（共5题，每题2分）1、扩大初步设计阶段应根据已批准的初步设计和有关行业规范，解决初步设计中的主要技术问题，使之明确、细化。编制准确度能满足控制投资或报价使用的工程概算。（）22、化工计算包括工艺设计中的物料衡算、能量衡算、设备选型三个内容。（）23、车间设备布置时，一些高大设备多采用露天布置，以减少建筑物的费用，降低毒物的积累。（）24、车间设备布置时，为使管路尽量短和便于操作，通常设备多采用按流程图出现的顺序布置。（）25、在化工工艺设计中，其核心内容是工艺流程设计和车间布置设计。（）2四、简答题（共2题，每题5分）1、工程概算费用的分类。42、什么情况需要保温？4化工设计与制图复习思考题二答案一、选择题1-5CAAAA6-10CBDCB11-15DCABB16-20BADAA21-25CDBBD二、多选题1-5ABCADBACDABCABD6-10BCDACDABDABCABC11-15ABCACDABCBCABD三、判断题1>2、X3、J4、X5>四、简答题1、工程概算费用的分类。1）设备购置费。2）安装工程费。3）建筑工程费。4）其他费用。2、什么情况需要保温？1）凡设备或管道表面区温度超过50,需要减少热损失;2）设备内或输送管道内的介质要求不结晶、不凝结；3）制冷系统的设备和管道中介质输送要求保冷；4）介质的温度低于周围空气露点温度，要求保冷；5）季节变化大。化工设计与制图复习思考题三一、选择题（共25题，每题2分）1、以下不属于公用工程的有（）o2A、蒸汽B、循环水C、煤炭D、电力2、混合物分离依据的化合物性质不包括（）,2A、沸点B、溶解度C、浓度D、密度3、下列不属于化工生产中分离过程单元操作有（）。2A、精健B、溶解C、沉降D、吸收4、化工生产的反应过程相态的不包括（）。2A、液液相B、气固相C、气液相D、气气相5、选择化工厂工艺路线应考虑的因素不包括（）。2A、工艺先进B、设计费用低C、安全环保D、经济合理6、工艺流程图中表示工艺气的是：（）。3A、PAB、PGSC、PGD、IG7、在仪表位号的标注中，TRC的含义是：（）。3A、温度报警积分B、温度控制变送C、温度记录控制D、温度积分控制8、单程转化率与总转化率的区别在于：（2A、计算基准B、计算方法C、计算目标D、计算程序9、在设备布置图中，安装方位标的圆直径为：（）。3A、5mmB、IOmmC、14mmD、20mm10、同一公称通径管子的（）相同。2A、外径B、内、外径的算术平均值C、内径D、内、外径的对数平均值11、管子中流体和气体的流速一般不超过（）。3A、5ms,50msB、3ms,30msC、3ms,100msD、10ms,100ms）。312、黏度大的流体一般应选择（A、低流速B、高流速C适宜流速D、特定流速13、在进行车间布置设计时，宜优先考虑（）o2A、室内布置B、T形布置C露天布置D、L形布置14、下面对平台的设计说法不正确的是（2A、平台的宽度一般不小于0.8m,平台上净空不应小于2.2mB、为人孔、手孔设置的平台，与孔底部的距离不应小于1.2mC、斜梯的宽度不宜小于07m,也不宜大于LOmD、直梯宜从侧面通向平台，每段直梯高度不应大于8m15、下面设计不属于非工艺条件设计的有（）o2A、采暖通风B、蒸汽用量计算C、安全环保的相关设计条件D、管道设计16、下面内容不属于工艺设计的内容的是（）o3A、工艺流程选择B、工艺流程图的绘制C、描图D、设备装配图的绘制17、（）衡算式是化学反应过程物料衡算不能应用的。3A、总质量衡算式B、组分质量衡算式C、元素原子物质的量衡算式D、元素原子质量衡算式18、（）不是化工设计的内容。3A、反应过程选择与优化B、分离过程选择与优化C、厂区道路规划与设计D、化工过程系统优化19、（）分离过程不是速率控制分离过程。2A、膜分离过程B、反渗透分离过程C、冷冻干燥分离过程D、超滤分离过程20、夹点之上区域不可设置（）o3A、热阱B、保温器C、热源D、物流混合器21、制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。3A、长B、短C、斜D、各22、常用金属材料的剖面符号应画成间隔均匀、平行（）。3A、粗实线B、细实线C、波浪线D、细点画线23、当同一机件上有几个被放大的部分时，应用（）数字编号。2A、阿拉伯B、罗马C、英文D、中文24、在机械图样中，表示可见轮廓线采用（）线型。3A、粗实线B、细实线C、波浪线D、虚线25、孔、轴构成过孔、轴构成过盈配合时，孔的公差带位于轴的公差带（2A、之上B、之下C、交叉D、重叠二、多选题（共15题，每题2分）1、热衡的主要目的有（）。2A、计算并设计或选性传热设备B、确定能耗指标C、为非工艺设计提供条件D、提高反应收率2、热衡的主要依据有（2A、物衡结果B、工厂设备布置图C、设计要求D、工艺流程示意图3、例题中收集的物衡数据有（）。2A、热量计算公式B、物衡结果C、物料及公用工程介质性质D、热料衡算表4、流化床反应器换热设备形式有（）o2A、夹套式B、单管式C、套管式D、管束式5、丙烯氨氧化合成丙烯晴热衡涉及到的热量计算公式有（）,2A、显热计算B、潜热计算C、稀释热计算D、反应热计算6、一次能源形式有（）。2A、煤炭B、石油C、煤气D、太阳能7、综合能耗的概念符合以下几点（）。2A、统计时间为统计期内B、统计范围为实际消耗的各种形式能源及耗能工质C、统计数量为实际能源消耗量与能源折算系数的乘积加合D、统计人员为各单位节能专员8、管理节能的主要措施有（）。2A、成立能源管理机构B、热料衡算C、能源计量器具配备D、强化节能目标管理9、技术节能的主要措施有（2A、能效领跑者活动B、工艺节能C、主要能耗设备节能D、余热余压利用10、2015年国务院发布中国制造2025，提出了分三个十年建设制造强国的三步走”战略目标为（）。2A、第一个十年进入世界强国之列B、第二个十年要进入世界强国的中位C、2045年，进入世界强国的领先地位，最终要在建国一百周年成为制造强国D、由资源消耗大、污染物排放多的粗放制造向绿色制造转变11、燃烧的三要素为（）。2A、物质本身具有可燃烧性B、环境中气体含有助燃物C、煤气D、明火源12、火灾危险甲类的化合物判别标准为（）.2A、闪点小于28的液体B、爆炸下限小于10%的气体C、可燃固体D、常温下能自行分解的物质13、对于有爆炸危险的车间适宜的做法是（）o2A、有爆炸危险的设备布置在单层厂房内比较安全B、多层厂房应将有爆炸危险的设备布置在底层或地下室C、危险等级相同的设备尽量集中在一个区域布置D、车间内防爆区与非防爆区应设防火墙分隔14、以下情况应尽量采用露天或半敞开布置（）。2A、易燃液体皤区散发可燃气体场所B、环境洁净要求高的车间C、火灾危险大的车间D、明火加热炉15、玫瑰风向标表示两季常年主风向错误的是（）o2A、春夏B、春秋C、秋冬D、冬夏三、判断题（共5题，每题2分）1、一般情况下:估算不能超过概算、预算不能超过概算、预算不能超过决算。（）22、化工计算的内容:物料衡算、能量衡算以及设备选型三个内容。（）23、可燃液体的燃点温度低于闪点温度，所以，在化工设计时可以只考虑其燃点温度。（）24、在化工设备和管道布置时，其定位尺寸的标注要以米为单位，并精确到小数点后3位。（）25、物料流程图不是设计文件。（）2四、简答题（共2题，每题5分）1、泵的选用与设计程序。42、塔型选择基本原则。4化工设计与制图复习思考题三答案一、选择题1-5CCBDB6-10CCACA11-15CACBD16-20BDCDA21-25BBBAB二、多选题1-5ABCACDABCBCDABD6-10ABDABCACDBCDABC11-15ABDABDACDACDABC三、判断题1、X2、X3、X4、X5、X四、简答题1、泵的选用与设计程序。1）确定泵型。2）确定选泵的流量和扬程。3）确定泵的安装高度。4）确定泵的台数和备用率。5）校核泵的轴功率。6）确定冷却水或驱动蒸汽的耗用量。7）选用电动机。8）填写选泵规格表。2、塔型选择基本原则。1）生产能力大，弹性好。2）满足工艺要求，分离效率高。3）运转可靠性高，操作、维修方便。4）结构简单，加工方便，造价较低。5）塔压降小。化工设计与制图复习思考题四一、选择题（共40题，每题2分）1、生产方法确定以后，就可以设计绘制（）。3A、设备布置图B、车间布置图C、化工设备图D、流程草图2、蒸馆是化工厂应用极为广泛的（）。3A、动力输送过程B、传热过程C、传质过程D、换热过程3、立式容器的管口方位取决于（）。3A、车间布置的需要B、管道布置的需要C、设备布置的需要D、工艺流程的需要4、管道布置图一般只画管道和设备的（）。3A、立面布置图B、俯视布置图C、侧视布置图D、平面布置图5、液体的闪点如果等于或低于环境温度的则称为（）,4A、可燃液体B、易燃液体C、不燃液体D、易挥发液体6、在化工设计过程中，常见管道油漆颜色标识正确的是（）。3A、氧气一黑色B、污水一绿色C、蒸汽一白点红圈色D、真空一深蓝色7、初步设计阶段车间布置设计的主要依据是（）。3A、工艺流程草图B、工艺物料流程图C、管道仪表流程图D、带控制点的工艺流程图8、施工图阶段车间布置设计的主要依据是（）。2A、初步设计阶段的车间布置图B、工艺流程图C、物料性质D、设备一览表9、设备布置时，通常将下列哪些设备在底层布置（）,3A、计量装置B、回流冷凝器C、贮罐D、主要设备10、（）不是非工艺设计的内容。2A、总图运输设计B、公用工程设计C、管路设计D、土建设计11、在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（）圈。2A、1/2B、3/4C、2/3D、I12、制图国家标准规定，汉字字宽是字高h的（）倍。2A、2B>3C、0.667D、1/213、螺纹的公称直径指的是螺纹的（）。2A、小径B、大径C、中径D、顶径14、在螺纹标注中，B表示（）。2A、普通螺纹B、梯形螺纹C、锯齿形螺纹D、非标准螺纹15、一般情况下，管口表应该画在明细栏的（）。2A、下面B、左边C、右边D上面16、表面结构常用的轮廓参数中，高度参数RZ表示（）。2A、算术平均偏差B、轮廓的最大高度C、轮廓微观不平度D、轮廓的最小高度）变动量。217、形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的（A、最大B、最小C、不定D、正常18、在形位公差代号中，“O”代表（）o2A、直线度B、同轴度C、圆度D、圆柱度19、直线AB平行于H面上的投影是（）o2A、实长不变B、长度缩短C、聚为一点D、无正确选项20、正等轴测图中，表述正确的是（）。2A、NXQlYl=NXlOIZl=NYQlZ产120°B、NXQlYl=NYQIZ=135°,NXQIZl=90°C>p=r=l,q=0.5D、p=r=q=0.521、绘制指示看图的方向符号应采用：（）o3A、粗实线B、细点画线C、细实线D、虚线22、局部放大图中的比例是指相应要素是线性尺寸之比，具体是指（3A、局部放大图的图形比原图形B、局部放大图的图形比其实物C、原图形比其局部放大图的图形D、实物比其局部放大图的图形23、图样不论放大或缩小绘制，在标注尺寸时，应标注（）o3A、放大或缩小之后的图中数值B、机件的实际尺寸C、机件的设计要求尺寸D、无正确选项24、机械图样中书写的汉字高度h不应小于（）。3A、1.8mmB、2.5mmC、3.5mmD、5mm25、在图线的应用中，断裂画法的断裂边界线的选用（）。3A、只能选波浪线B、只能选双折线C、只能选双点画线D、可视需要选A、B、C二、多选题（共15题，每题2分）1、化工厂房柱网结构通常采用（）。2A、6-6-6结构B、624-6结构C、3-3-3结构D、6-3-6结构2、以下设备通常室外布置（）o2A、釜式反应器B、原料储罐C、空冷器D、塔器3、酸碱腐蚀性物料的储存设备（）o2A、应集中布置在厂房的最高层B、应集中布置在厂房底层C、周围有防腐围堤或围堰D、应集中布置在室外4、火灾危险甲类乙类车间应采取以下措施（）。2A、防雷B、防静电C、防火D、防风5、振动设备布置一般放置位置为（）。2A、多层厂房的顶层B、多层厂房的底层C、设备基础与土建基础分开D、单层厂房6、车间设备布嚣图中,土建的主要结构有（）。2A、柱B、墙C、反应器D、梁7、车间设备布置图中，土建标注的主要内容有（）。2A、轴号线B、轴号线分总尺寸C、楼层标高D、栏杆8、车间设备布置图中，工艺设备绘制时（）。2A、按设备外形比例绘制B、绘制出设备的电机部分C、绘制出设备特征管D、绘制出设备连接的管道9、车间设备布置图中，设备平面定位标注的基准有（）,2A、土建柱中心线B、土建墙中心线C、已经标注过的设备中心线D、土建墙外皮A、 BOSELB、 POSELC、ELD、TOSEL11、泵类设备安装位嚣错误的是（）o2A、建筑物底层B、建筑物项层C、任意位置D、管廊项层12、车间设备布置中，设备间距考虑的因素有（）。2A、操作需要B、安装检修需要C、安全需要D、足够宽敞13、车间设备布置中，成排成组布置的设备有（）o2A、泵B、换热器C、塔器D、管廊14、车间设备布置图中，以OEL标注高度的设备有（）o2A、卧式容器B、立式容器C、卧式换热器D、立式换热器15、车间设备布置图中，以POSEL标注高度的设备有（）。2A、卧式换热器B、塔器C、反应器D、泵三、判断题（共5题，每题2分）1、综合产品评估法反映了副产品的经济性和重要性。（）22、管道的设计要考虑热膨胀和热补偿所带来的影响。（）23、化工过程都是稳态过程。（）24、新建设的化工装置在试生产前需要进行试车。（）25、泵吸入管道的设计没有要求的，可以根据情况设计。（）2四、简答题（共2题，每题5分）化工车间（装置）工艺设计内容。42、简述化工车间管道布置设计的要求。4化工设计与制图复习思考题四答案一、选择题1-5DCBDB6-10CDACC11-15BCBCD16-20BACAA21-25ABBCD二、多选题1-5ABDBCDBCDABCBCD6-10ABDABCABCABCBCD11-15BCDABCABCACBCD三、判断题1>2、J3、X4、J5、X四、简答题1、化工车间（装置）工艺设计内容。1）设计准备工作2）方案设计3）化工计算4）车间布置设计5）化工管路设计6）提供设计条件7）编制概算书及编制设计文件2、简述化工车间管道布置设计的要求1）符合生产工艺流程的要求，并能满足生产需要。2）便于操作管理，并能保证安全生产。3）便于管道的安装和维护。4）要求整齐美观，并尽量节约材料和投资。化工设计与制图复习思考题五一、选择题（共25题，每题2分）1、下列不属于化工设备的是（）。2A、塔器B、反应C、换热器D、轴2、管口表是（）中的内容。2A、零件图B、装配图C、局部放大图D、剖视图3、下列（）中需开人孔。2A、泵B、鼓风机C、贮罐D、压缩机4、（）不是装配图中的内容。2A、标题栏B、明细栏C、管口表D、表面粗糙度5、焊缝的基本符号有（）种。2A、3B、4C、5D、86、化工设备装配图的特殊表达方法有（）种。2A、8B、7C、9D、47、化工设备装配图的尺寸分（）类。2A、3B、4C、5D、68、化工设备常用的标准化零部件有（）种。2A、3B、4C、5D、69、支座分为（）类。2A、2B、4C、5D、610、鞍式支座有（）种型式。2A、1B、2C、3D、411、在机械图样中，重合断面的轮廓线应采用：（）。3A、粗实线B、细实线C、虚线D、双点画线12、在图样中标注机件的尺寸时，每一个尺寸：（）。3A、只能标注一次B、一般只标注一次，必要时可重复标注惇C、无规定D、无正确选项13、标注尺寸时，尺寸界线与尺寸线之间的关系为：（）o3A、两者只需相接B、两者必须垂直，且尺寸界线略过尺寸线C、两者一般情况下应垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直，但两尺寸界线必须互相平行D、无正确选项14、图样上标注线性尺寸时，尺寸线：（）。3A、可以用其他图线代替B、不能用其他图线代替C、可与其他图线重合D、可画在其他图线的延长线上15、明细栏一般配置在装配图中标题栏上方，其序号等栏目的填写顺序是：（）。3A、由上向下，顺序填写B、又下向上，顺序填写C、不必符合图形上的编排顺序D、无正确选项16、图样中标注锥度时，其锥度符号应配置在：（）。3A、基准线上B、引出线上C、轴线上D、AB均可17、投射线汇交于一点的投影法称为（）o2A、中心投影法B、平行投影法C、正投影法D、斜投影法18、投射线相互平行的投影法称为（）。2A、中心投影法B、平行投影法C、正投影法D、斜投影法19、投射线垂直于投影面的平行投影法称为（）。2A、中心投影法B、平行投影法C、正投影法D、斜投影法20、当直线平行于投影面时，直线在该投影面上的投影（）。2A、反映实长B、积聚成一个点C、为一条缩短了的直线D、为一条曲线21、当直线垂直于投影面时，直线在该投影面上的投影（）o2A、反映实长B、积聚成一个点C、为一条缩短了的直线D、为一条曲线22、当直线倾斜于投影面时，直线在该投影面上的投影（）。2A、反映实长B、积聚成一个点C、为一条缩短了的直线D、为一条曲线23、当平面平行于投影面时，平
