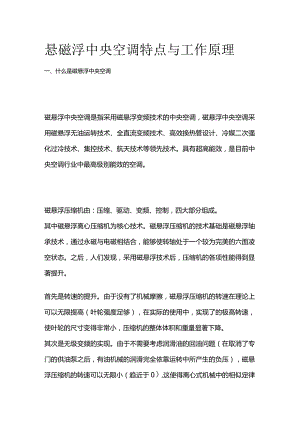

悬磁浮中央空调特点与工作原理.docx

悬磁浮中央空调特点与工作原理一、什么是磁悬浮中央空调磁悬浮中央空调是指采用磁悬浮变频技术的中央空调，磁悬浮中央空调采用磁悬浮无油运转技术、全直流变频技术、高效换热管设计、冷媒二次强化过冷技术、集控技术、航天技术等领先技术。具有超高能效，是目前中央空调行业中最高级别能效的空调。磁悬浮压缩机由：压缩、驱动、变频、控制，四大部分组成。其中磁悬浮离心压缩机为核心技术。磁悬浮压缩机的技术基础是磁悬浮轴承技术，通过永磁与电磁相结合，能够使转轴处于一个较为完美的六面凌空状态。之后，人们发现，采用磁悬浮技术后，压缩机的各项性能得到显著提升。首先是转速的提升。由于没有了机械摩擦，磁悬浮压缩机的转速在理论上可以无限提高（叶轮强度足够），在实际的使用中，实现了的极高转速，使叶轮的尺寸变得非常小，压缩机的整体体积和重量显著下降。其次是无级变频的实现。由于不需要考虑润滑油的回油问题（在取消了专门的供油泵之后，有油机械的润滑完全依靠运转中所产生的负压），磁悬浮压缩机的转速可以无限小（趋近于0）,这使得离心式机械中的相似定律可以完全发挥作用。二、磁悬浮中央空调优点L节能高效磁悬浮冷机无油系统，制冷剂中不会混入润滑油，提高了冷凝器和蒸发器的换热效率；磁悬浮轴承与传统的轴承相比，磁悬浮轴承的摩擦损失仅为前者的2%左右，从而提高了机械效率；磁悬浮冷机采用数字变频控制技术提高了冷机部分负荷效率。比传统冷水机组运行费用减少50%以北京地区数据中心为例，数据中心空调冷冻水采用12。C供水,18。C回水，板式换热器逼近度为2,冷塔与湿球温度的逼近度为4,根据中国建筑热环境分析专用气象数据集，数据中心空调系统全年共有1785小时（全年共8760小时）在部分自然冷却状态运行。如下图所示，磁悬浮冷机在数据中心部分自然冷却的时候具有更大的节能空间。2、启动电流低普通大型冷机，启动电流能达到200A-600A的电流，对电网冲击很大。磁悬浮冷机采用变频软启动，启动电流很小，在数据中心断电后恢复供电时多台冷机可以同时启动。3、结构紧凑磁悬浮冷机转速能达到48000rpm,普通离心式冷机转速一般在3000rpm,从而磁悬浮冷机较普通冷机，冷机尺寸更小，重量更轻。4、运行安静磁悬浮冷机没有机械摩擦，机组产生的噪声和振动极低，压缩机噪声低于77dB,普通离心式压缩机裸机噪声在100dB以上。5、系统可持续性高在传统的制冷压缩机中，机械轴承是必须的部件，并且要有润滑油系统来保证机械轴承工作，据统计在所有烧毁的压缩机中，90%是润滑失效引起的。磁悬浮冷机无需油润滑系统，没有机械摩擦，较传统冷机可持续性更高。使用寿命优势磁悬浮轴承无磨损，空调使用寿命长达三十年。6、日常维护费用低磁悬浮机组运动部件少，没有复杂的油路系统、油冷却系统，减少了冷机维护内容。数据中心空调系统全年不间断运行，设备维护是中心运维人员的日常工作内容。采用磁悬浮冷机，能有效较少冷机维护内容，减少运维人员工作量，有效降低日常维护费用。前有制冷量范围在1001500冷吨之间磁悬浮冷机可供选择。7、运行噪音低单台磁悬浮压缩机正常运行时，其噪音值在68dBA左右（Im测试距离），传统的螺杆或离心式压缩机其噪音在80dBA以上。三.磁悬浮压缩机的工作原理传统的制冷压缩机，机械轴承是必须的部件，并且要有润滑油循环系统来保证机械轴承工作。磁悬浮制冷压缩机，是利用磁性同性相斥，异性相吸的原理，在轴承的转子和定子间加上相应的电磁场，通过控制电磁场，使之处于相对悬浮状态，在旋转时不会产生机械接触和机械摩擦，因此磁悬浮轴承不再需要机械轴承以及机械轴承所必须的润滑系统。
