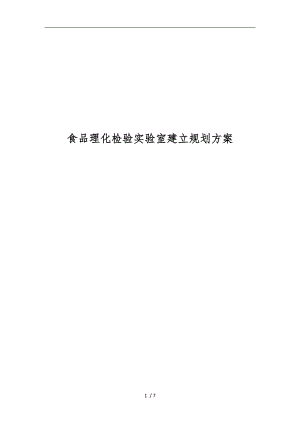

食品理化检验实验室建设规划设计方案.doc

食品理化检验实验室建立规划方案目录一：前言3二：选址3三：实验室布局规划31、 实验室功能性房间规划32、 实验室配电规划43、 实验室上下水规划44、 实验室通排风规划45、 实验室消防系统规划5四：实验室仪器设备规划51.样品前处理仪器设备52.分析仪器局部6五：实验室三废处理61、 废气处理62、 废水处理73、 废渣处理7六：实验室家具设计规划7一：前言食品理化检验实验室在功能上涉与到给水、排水、通风、排风、强电、弱电、空调、消防、废气废液处理和集中供气等复杂的工艺技术，同时还要考虑到环保、平安、可持续性开展等诸多因素，因此是一个复杂的系统工程。但是同时在专业上涉与到食品化学、物理学、微生物学、分子生物学和食品感官评定等多个学科，因此食品理化检验实验室对研究工作来说是必不可少的，与此同时，其建立也显得尤为重要。二：选址1.实验室应选在清洁安静的地方，远离生活区、锅炉房等交通要道；2.实验室应选在光线充足，通风良好的场所，与生产加工车间有一定距离；3.实验室应选择在方便取样与检验，距离车间较近的工作场所。4.实验室估计面积在160m2左右，估计价格在150万元左右。三：实验室布局规划1、 实验室功能性房间规划1. 1 样品前处理室面积：15m2，配有通风处一台，工作台，有独立的排风管道和下水管道。1.2 理化室综合实验室分类：无机理化室、有机理化室；面积：20m2/间；通风橱2台/间；并且有中央台、边台、独立于生活用水的上下水管道，便于废水的处理与集中并设有独立的通风管道。1.3 理化分析室色谱室面积20m2，配有色谱仪和光谱仪；光谱室面积15m2，配有光谱分析仪。1.4 高温室面积15m2，配有高温台和三相电380V。1.5 天平室面积：10m2，配有工作台，专用天平台和三不同标准的天平各两台，共六台。1.6 药品室和留样室面积：15m2；配有样品柜，工作台；要求通风良好并且具有外排管路。1.7 小型仪器室面积：15m2；配有分光光度计，显微镜等小型仪器，工作台。1.8 办公室面积：20m2，配有办公桌，采光要好。实验室与仪器室、准备室等配套房间，要连在一起，处于同一楼层，便于管理教学。仪器室与实验室宜设门一样，以便于仪器的运输。2、 实验室配电规划实验室的配电系统是根据实验室仪器设备的要求，经过设计完成，由专业人员安装。尤其要注意的是有一些大型或是精细仪器对配电要求十分严格，一定要按照要求进展配电。3、 实验室上下水规划上水：在实验室用房装修前，按照功能性布局图，上水接到指定位置，采用PPR材料。下水：分成普通废水和实验室废水两套排放管道。排水系统的管道应该耐酸碱腐蚀与有机试剂对材质的溶解，所以不能采用PVC管材。4、 实验室通排风规划通风系统分成空调系统和实验室废气排出系统。空调系统起到控制实验室的温湿度的作用，极端天气下，应保持样品室、气瓶室超低温冰箱室、精细仪器室等对温湿度要求严格的实验室保持24小时恒定温湿度。废气排出系统主要涉与到有毒有害气体的排出，采用集中抽出和活性炭吸附处理等方法按照国家的标注进展排放，有效的较少污染。5、 实验室消防系统规划实验室是一个特殊的环境，所以消防系统是至关重要的。根据具体情况，采用不同的消防措施来保障实验室消防平安，并设立专用消防平安通道与警示标志装置。四：实验室仪器设备规划1.样品前处理仪器设备序号名称主要用途台数台单价万备注1电子天平食品检验标准品的测量21.5称量围：千分之一2酸度计食品检测过程中PH值测定30.353高速离心机食品检测中营养物质别离214磁力搅拌器食品检验过程中使样品搅拌均匀10.55冷藏柜食品样品和试剂的存放10.46高压灭菌器食品检验中灭菌试样的制备11.27真空枯燥箱样品与器皿枯燥11.48恒温水浴食品检验过程中样品前处理70.39除湿器食品检测环境湿度控制20.410微波消解仪食品检验过程中制品的消解1911水分测定仪食品中水分含量质的测定1512温湿度计食品加工环境中的温湿度控制150.7513纤维测定仪食品中纤维含量的测定11.414旋转蒸发仪在减压条件下连续蒸馏大量易挥发性溶剂10.515粉碎机粉碎物料10.216均质器均质温度低于80的液体物料液-液相或液-固相10.6517总计4123.8752.分析仪器局部序号名称主要用途台数台价格万元备注1生物显微镜食品检验过程中细胞和微生物样本的观察10.82液相色谱仪对有机化合物中百分之七十到百分之八十的化合物进展别离与检测121配紫外-可见、荧光、示差折光、二极管阵列检测器，柱后衍生装置3液相色谱食品中营养成分或污染物的别离鉴定115质谱联用仪，配ESI、ACPI4气相色谱仪除用于定量和 定性分析外，还能测定样品在固定相上的分配系数、活度系数、分子量和比外表积等物理化学常数。120配FID、FPD、ECD、NPD、TCD检测器5气相色谱食品中挥发营养成分或污染物的别离鉴定114质谱联用仪，配ESI、NCI、PCI6离子色谱仪亚硝酸盐的含量1107原子吸收光谱仪食品中微量元素的测定1108凯氏定氮仪测定食物中含氮量从而计算食物中的蛋白质含量149原子荧光光谱仪食品样品中可形成氰化物含量元素测定11510紫外-可见分光光度计对有机物质进展定性鉴定，结构分析与定量测定.2411PCR仪用于放大特定的DNA片段11.512酶标仪应用于酶联免疫吸附检测反响中检测吸光度值2213总计15116.5五：实验室三废处理1、 废气处理通过大功率风机有排风管道抽到活性碳吸附塔，对有害气体进展净化后排至室外。2、 废水处理实验室综合废水处理由废水收集单元、废水调节单位、废水深度处理单元、沉降别离单元、过滤吸附单元、物理处理单元、化学反响处理单元、生化反响处理单元、废水终端综合深度处理单元构成。通过以上单元，使污水净化后在排放，保护了环境。3、 废渣处理经收集集中处理后燃烧处理。六：实验室家具设计规划序号品名用途台数台价格元/每延米备注1工作台以供实验人员检验使用11300延米*750*8502中央台12700延米*1500*8003中央台试剂架存放现用试剂1600延米*400*60004通风柜试验时控制易挥发有毒刺激性物质不对人体造成伤害185005药品柜存放药品220006原子吸收罩11500400*4007PP风机17008水柜120009器皿柜2200010天平台11500900*600*80011总和12201007 / 7
