数字电子技术基础电子教案项目二8路抢答器电路的设计与调试.docx

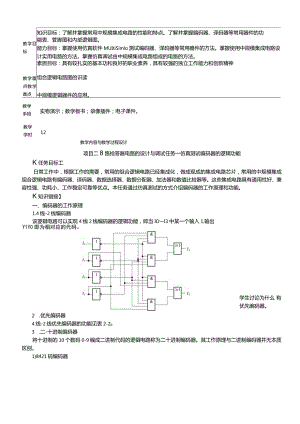

知识目标：了解并掌握常用中规模集成电路的性能和特点。了解并掌握编码器、译码器等常用器件的功教学目标能表、管脚图和内部逻辑图。能力目标：掌握使用仿真软件MUItiSimlo测试编码器、译码器等常用器件的方法。掌握使用中规模集成电路设计实用电路的方法。掌握仿真调试由中规模集成电路组成的电路的方法。教学重点教学难点素质目标：具有较扎实的基本功和良好的职业素养，具有较强的独立工作能力和创新精神组合逻辑电路图的识读中规模逻辑器件的应用。教学手段实物演示；教学板书；录像插件；电子课件。教学 学时12教学内容与教学过程设计项目二8路抢答器电路的设计与调试任务一仿真测试编码器的逻辑功能K任务目标工日常工作中，根据工作的需要，常用的组合逻辑电路已经集成化，做成现成的集成电路芯片，常用的中规模集成组合逻辑电路有编码器、译码器、数据选择器、数据分配器、加法器和数值比较器等。这些集成电路具有通用性好、兼容性强、功耗小、工作稳定可靠等优点。本任务通过仿真测试的方式介绍编码器的工作原理和功能。K知识错接】一、编码器的工作原理1.4线-2线编码器该逻辑电路可以实现4线2线编码器的逻辑功能，即当IOI3中某一个输入1,输出学生讨论为什么 有优先编码器。2 .优先编码器4线-2线优先编码器的功能见表2-203 .二-十进制编码器将十进制的10个数码0-9编成二进制代码的逻辑电路称为二十进制编码器。其工作原理与二进制编码器并无本质区别。1)8421码编码器以最常用的8421 码编码器为例说 明。2)8421优先编码器二、集成电路编码器1.8线-3线优先编码器74LS148(1)8线-3线优先编码器74LS148的功能见表2-5,其芯片引脚图如图2-6所示。回KCC时Eo回GS74LS148LP回，211o山3图2-674LS148的引脚图(2)优先编码器74LS148的扩展应用。Eo只有在El为0,且所有输入端都为1时，输出为0,否则，输出为1。据此原理，它可与另一片同样器件的El连接，以便组成多输入端的优先编码器，这就是编码器的扩展。2.优先编码器74LS147优先编码器74LS147为10线4线8421码优先编码器，其功能见表2-6,逻辑符号如图2-9所示。编码器有9个输入信号端和4个输出信号端，均为低电平有效，即当某一个输入端为低电平0时，4个输出端就以低电平0的形式输出其对应的8421编码。图2-9 74LS147的引脚图任务二仿真测试译码器的逻辑功能K任务目标由于编码和译码的概念均较为抽象，仿真可以变抽象为直观，所以本任务通过仿真测试的方式学习译码器的原理及功能。K知识链接工一、二进制译码器1.3位二进制译码器2.集成3线-8线译码器二、二-十进制译码器二-十进制译码器的功能是将8421BCD码00001001转换为对应09十进制代码的输出信号。这种译码器应有4个输入端，10个输出端，它的功能表见表2-8。其输出为低电平有效。三、数字显示器教师讲解数字显 goJ×R。1.数码显示器数码显示器按显示方式分为分段式、点阵式和重叠式，按发光材料分为半导体显示器、荧光显示器、液晶显示器和气体放电显示器。目前工程上应用较多是分段式半导体显示器，通常称为七段发光二极管显示器(LED),以及液晶显示器(LCD)oLED主要用于显示数字和字母，LCD可以显示数字、字母、文字和图形等。2.显示译码器(代码转换器)7448七段显示译码器的简要说明(1)灭灯输入BI/RBO。(2)试灯输入LT。(3)动态灭零输入RBIo(4)动态灭灯输出RBO0
