塔类设备吊装施工方案.docx

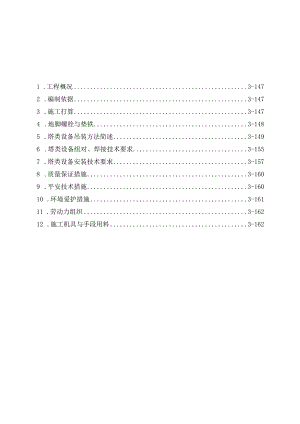

1 .工程概况3-1472 .编制依据3-1473 .施工打算3-1474 .地脚螺栓与垫铁3-1485 .塔类设备吊装方法简述3-1496 .塔类设备组对、焊接技术要求3-1557 .塔类设备安装技术要求3-1578 .质量保证措施3-1609 .平安技术措施3-16010 .环境爱护措施3-16111 .劳动力组织3-16212 .施工机具与手段用料3-1621 .工程概况1. 1*有限公司一期工程招标文件安装工程共划分为两个标段：生产类设施安装工程和公用、协助设施工程与厂区地下管网安装工程，包括了本次工程的塔类设备主要集中在精储装置,最大的是其中几台精储塔.由于本方案编制时没有设备图与设备的重量，本方案编制时依据现有资料与以往的施工阅历进行，待资料齐全，经过具体验算后，再确定采纳分段或整体吊装，单独编制吊装方案指导现场施工。2 .编制依据2.1*有限公司一期工程招标文件,招标编号:TBEADJG-GC-0062.2化工塔类设备施工与验收规范HGJ211-852.3现场设备、工业管道焊接工程施工与验收规范GB50236-982. 4钢制塔类容器JB4710-923. 5钢制压力容器GB150-19984. 6大型设备吊装手册与相关起重机吊装性能表。5. 施工打算5.1 技术打算5.1.1 施工前设备图纸、设备平面布置图、管口方位图等技术文件已齐全，并经图纸会审。3.1.2施工方案已批准，对作业组已进行技术交底和必要的技术培训。3.2基础验收与处理3.2.1设备基础已经施工完毕，具备安装条件，并办理了中间交接。3.2.2基础验收的基本要求如下：3.2.2.1基础施工单位应提交质量证明书、测量记录与设备基础有关施工技术文件，基础应明显地画出标高基准线、纵横轴线，相应的建构筑物上还应表有坐标轴线。设计要求做沉降观测的设备基础，应做出沉降观测水准点。3.2.2.2基础外观不得有裂纹、蜂窝、空洞与露筋等缺陷。3.2.2.3基础佐强度应达到设计要求，四周土方应回填、夯实、整平。3.2.2.4设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清理干净，预埋螺栓的螺纹和螺母应爱护完好，放置垫铁部位的基础表面应凿平，且面积应大于垫铁。3.2.2.5基础各部尺寸与位置的偏差不得超过下表的规定：序号项目名称允许偏差（mm）1基础纵横轴线±202基础各不同面标高0-20-203基础平面外形尺寸±204凸台上平面外形尺寸-205凹穴尺寸+206基础上平面不水平度5mmm全长IOmm7基础垂直度5mmm全长IOmm8预埋地脚螺栓标高（顶端）+20中心距（在根部和顶部测量）±29预留地脚螺栓孔中心位置±10深度+200孔壁垂直度（每米）103.23放置垫铁的基础表面应铲平，水平度应不大于2/1000（mm）o3.3现场打算3.3.1施工现场具备三通一平（路通、水通、电通、场地平整）条件。3.3.2安装过程中运用的材料、起重设备和作业机具齐全，劳动力足够，能够保证连续施工。3.3.3现场用电符合平安运用要求。3.3.4塔类设备依据要求的到货依次与到货时间接连进厂，具备安装条件。4.地脚螺栓与垫铁4. 1预留孔地脚螺栓的埋设应符合下列规定：4.1 .1地脚螺栓的铅垂度允许偏差不得超过螺栓长度的5/1000；4.2 .2螺栓与孔壁的间距不得小于20mm,与孔底的间距不得小于80mm；4.1.3螺栓上的油脂、铁锈和污垢应清除干净，螺纹部分应涂油脂加以爱护;4.1.4螺母与垫圈、垫圈与塔底座环间的接触应良好；4.1.5螺母上端螺栓螺纹部分应露出两个螺距。4.2地脚螺栓上一般应配一个螺母和一个垫圈；高度超过20米的塔，考虑到风载荷等因素的影响，宜增加一个锁紧螺母；地脚螺栓应对称紧固，受力匀称。4.3当设备的负荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求:4.3.1每个地脚螺栓旁边至少应有一组垫铁，垫铁组应尽量靠近地脚螺栓；4.3.2相邻两垫铁组的间距视塔底座的刚性程度确定，一般为500mm左右；4.3.3有加强筋的塔底座，垫铁应垫在加强筋下面。4.4采纳平垫铁或斜垫铁找平常，一般应符合下列规定：4.4.1放置垫铁处的混凝土基础表面应铲平，其尺寸应比垫铁每边大50mm；4.4.2干脆承受负荷的垫铁组，应运用成对斜垫铁，两垫铁的斜面要相向运用，搭接长度应不小于全长的3/4,偏斜角度应不超过3°,斜垫铁下面应有平垫铁；4.4.3应尽量削减每一组垫铁的块数，一般不超过四块，并应少用薄垫铁。放置平垫铁时，最厚的放在下面，最薄的放在中间，调整后应将各块垫铁相互点焊坚固，但铸铁垫铁可不焊；4.4. 4每一组垫铁均应放置整齐平稳，接触良好；垫铁表面的油污等应清除干净；塔体找平后各组垫铁均应被压紧，可用0.25公斤手锤逐组轻击，听音检查；中小型塔的垫铁组高度一般为3060mm,大型塔的垫铁组高度一般为50"100mm,其他设备的垫铁组高度一般应大于30mm；设备调整后，垫铁应露出塔底座环外缘1020mm;垫铁组伸入底座环底面的长度，应超过地脚螺栓孔，且应保证裙座受力均衡；找正后的垫铁组应整齐平稳，接触良好，受力匀称；调整后的垫铁组应露出设备底座板外缘1020mm,垫铁组的层间应进行定位焊。设备安装完毕应填写“安装纪录”和“垫铁隐藏纪录”。5.塔类设备吊装方法简述5.1 吊装方法选择5.1.1 现场状况装置区内场地结构较为紧凑，设备基础布置比较密集，若采纳桅杆进行吊装,施工周期较长，会影响到整个工程进度。针对上述状况，结合我公司现有的机具状况，初步确定对以上塔类设备的吊装采纳大型汽车吊与履带吊进行吊装，高度大于20米的塔类设备应分段到货，现场组对安装。大型吊车能发挥出其快速施工的优势，故采纳大型吊车进行吊装。5. 1.2大型吊机械的选择依据常规塔类设备一般来说多为超重、超长的大型设备，其吊装难度较大，风险高，所以选择吊装方法本着平安顺当的原则，采纳多台吊车协作吊装进行施工，高度较大的设备分段组对时用160t、170t汽车起重机抬吊、50t履带吊溜尾。假如以上吊装方法不能满意吊装可依据实际状况选择其他吊车,如采纳500t履带吊等。5.2对设备的到货要求5.2.1 针对现场吊装机械性能和设备制造、运输的状况，对塔类设备进厂提出具体要求，可以整体供货和吊装的塔类设备优先考虑整体供货和整体吊装，对整体供货和整体吊装有困难的设备，等设备图下发后依据实际状况进一步确定进场要求。对须要热处理的设备设备吊耳应在出厂前焊接完毕。5. 2.2设备到货依次5.1 .2.1分段设备到货依次特别关键，干脆影响施工进度与总的支配，现场吊装有序是总体吊装的关键所在。5.2 .2.2设备到货应依据设备平面布置图确定，按本照先里后外，先大后小,先安装的设备不得影响以后设备的吊装原则进厂。5.2.2.3设备到货应依据提出的具体要求严格执行，不得随意变动，如必需变动应提前和施工单位沟通，以便对整个施工与时进行调整。5.2.2.4考虑到卸车便利且节约费用，大型设备要尽量集中到货，集中卸车。5.3. 具体吊装方法5.3.1 设备到货四周场地要求5.3. 塔类设备运输要充分考虑施工现场的实际状况，主要运输道路要平整、且无障碍物，各主要路口回转半径满意车辆要求。为满意此条件须做以下事宜：5.4. 1.2吊车行驶、吊车站位、设备停放位置的地基处理施工现场道路不利于重型设备运输和卸车；土建基础施工后基础标高都将超出地面，使起重机械无法近靠设备基础。为顺当、平安满意设备运输吊装，必需对现场进行地面处理，其处理方法如下：对设备安装位置四周的道路应进行路面辗压夯实处理，并对厂区内主要行车路途全部用素土分层夯填起来，素土顶面要超出基础IOomnb确保吊装过程中全部不损坏基础，然后铺设15Omm厚的卵石同时辗压牢固。防止雨、雪天施工时道路、现场泥泞无法作业。吊装站位处要填铺块石，然后实行垫枕木排、垫钢板的方法增加吊车站位处的地面承载力和承压面积。吊装施工时对吊装有影响的建筑工程材料要全部清理走，施工现场要清理干净，不能影响大型吊车回转作业。5.4.2 吊装前的打算工作5.4.3 .1设备吊装前，设备基础应以验收合格。5.3.2.2基础预埋螺栓要清理干净，复测预埋螺栓的尺寸（中心距、高度）并要和设备底座逐一落实，确认无误后方可进行吊装。5.3.2.3用螺帽对预埋螺栓逐一拧紧检查，检查拧紧是否顺当，不合格的要与时修补。5.3.2.4设备吊耳制作完毕，并焊接坚固，具备吊装条件。5.3.2.5设备组对用的临时爬梯、平台、临时加固件均已制作完毕，组对用工具、机具打算齐全。5.3.2.6设备垫铁布置处麻面铲完并经检查合格，每组地脚螺栓旁要预先布置48组斜垫铁且要初步找平完毕。5.3.2.7设备正式平台制作完毕并焊接在设备上，如吊装条件不允许时，可先将平台支撑先焊在设备上，以便于以后施工。5.3.2.8设备临时平台、爬梯、吊耳、加固件制作用料:一序号部位材料名称规格单位数量备注1直爬梯圆钢20米15002护栏圆钢20米5003平台角钢Z70×6米15004吊耳钢板=30米2155吊耳钢板=10米256加固件槽钢16a米3007木架板=30L=2米块2005.3.3具体吊装方法因为现在没有具体的施工图，现以我公司正在施工的四川万州多晶硅工程精福装置几台塔为例，编制该吊装方法：5.3.3.1整体吊装设备的吊装方法预精储塔塔吊装1）预精储塔塔规格为：2400X14600,设备重约：30吨，安装高度约为:O米。2)设备到货要求：整体到货3)吊装方法：设备吊装选用160吨吊车为主吊，50吨履带吊车为辅吊溜尾吊装。4)在距设备顶部1米左右便于焊接吊耳的位置沿设备直径方向焊接吊耳两个，吊耳用3=30Inm的钢板制作，用钢板约lm2,用620的圆钢做直爬梯一个，用料约80米，随设备一起吊装，其主要作用是等设备就位后拆设备吊装用绳具。5)受力分析：设备高度为hl=14.6m,起吊高度为20m,设备与附件总重约34t(包括塔平台、附属管线)，吊车回转半径为IOn1,吊车需出杆22.3m。b、吊车选用：依据以上条件，160吨吊车吊装时吊车回转半径IOnb出杆28.7m,起重实力为：41.5吨34吨，可以满意吊装要求，此时吊装高度为26.9m。c、是否碰杆复验：吊装高度：h=26.9m吊车杆长：L=28.7m回转半径：a=10m塔顶可能碰杆处：b塔高：hl=14.6m(h-hl)h=bab=a(h-hl)h=10(26.9-14.6)/26.9=4.57m吊车臂宽：c=0.7m塔直径6二2.4m吊车臂下沿距塔处壁距离d：d=4.57-2.4/2-0.7/2=3.02m0.5m经复验：160吨吊车在上述状况下吊装时不碰杆可以作为主吊运用。d.50吨溜尾吊车性能复验： 进行溜尾吊装时，溜尾吊车的最大承重量为起重量的2/3,针对该设备最大起重量：30义2/3=20吨吊装时;50吨吊车作业半径限制在5m以内，杆长18.3m,起重量为36.2吨15.2吨，所以可做为溜尾吊车投入运用。1.=28.7mbhhla=10mh2=2.4m预精微塔吊装状态图5.3.32分段到货设备吊装下面以内蒙古伊泰煤制油工程再生塔为例顶段吊装进行验算。5.3.3.2.1吊车最大荷载计算主吊车在设备直立状态时受力为最大,所承受最大载荷P为：P=Q=(G+ql+q2)XKl=(50t+5.4+2)×1.1=63.14t其中：P一吊车所受最大载荷Q一吊车所受最大荷重G一再汲取塔上段净重量(Q=50t)ql一吊车勾头重量(ql=5.4t)q2一平衡梁与索具重量(q2=2t)K1一动载系数(KI=Ll)送尾吊车在设备水平离地瞬间状态时受力为最大，所受送尾最大载荷Pl为:PI=GXKXKlXK2=50X3/5X1.1X1.1=36.3t其中：P1一送尾吊车所受最大载荷G一再汲取塔上段净重量(QWOt)K一重心匹配系数(K取3/5),Kl一动载系数(Kl=Ll)K2一不均衡系数(K2=l.1)5.3.3.2.2主吊车吊装工况选择：型号：LR5000履带吊，工况组合：SW,杆长：L=98m配重：135t,工作半径：R-18m在以上工况下吊车的吊装实力为713大于最大吊装载荷P(限14t),完全满意吊装要求。5. 3.3.2.3触杆验算计算简图如右图示：验算式如下：H=L2-(R-2.1)21/2+3=982-(18-2.1)21/2+3=96.7+3=99.7mH=H-Hl=99.7-83=16.7mL=H(H-3)×(R-2.1)-D2=16.7/(99.7-3)×(18-2.1)-1.8/2=1.84mL>0.5m式中：H-杆头距地面的距离(m)R-主吊车作业半径(R=18m)1.-吊车杆长(L=98m)HL设备上升最高位置上端直径最大起点距地面的距离(m)Hl=O.3(基础高)+82.5(设备上部最宽处距设备下端的长度)÷0.2(设备吊装就位余量)=83InH-设备上升最高位置上端距杆头的距离(m)L-设备上部距吊车臂杆最近距离(m)D-设备上部筒体直径(D=L8m)从计算结果得知：吊车臂杆与设备的距离远远大于平安距离要求,设备不会碰杆。5 .3.3.2.4送尾吊车工况选择：型号：SC2500(住友)杆长：L=21.35m工作半径：R=18m在此工况下吊车吊装实力为51t,大于最大吊装载荷Pl(32.67t),满意吊装要求。6 .塔类设备组对、焊接技术要求6.1 塔类设备组对、焊接工作,应严格依据设计图样与排版图确定的组装与焊接工艺进行，工序间应有交接手续。6.2 塔类设备现场组对前，应对其结构尺寸与制造质量进行复验，对复验不合格项目应提交相关单位，做出处理看法。6.3 对分段到货的塔的筒体，同一断面处的不圆度应符合下表规定：筒体部位不圆度筒体l%Dg且不大于25mm塔盘处0.5%Dg且不大于15mm6.4筒体分段处的外圆周长允许偏差应符合下表规定:公称直径Dg(mm)外圆周长允许偏差(mm)13001600±917002400±1126003000±1332004000±156.4.1筒体分段处端面不平度偏差应不大于l1000Dg,且不大于2mm。6.5筒体高度允许偏差应符合下表规定：筒体高度HH3030<H6060<H90允许偏差A(mm)±30±40±606.6筒体不直度偏差见下表:筒体长度H(m)筒体不直度(mm)H202H/1000且不大于2020<H30H/100030<H503550<H70456.7塔组装前，坡口尺寸和质量应符合下列要求6.7.1坡口尺寸应符合图样要求，坡口面上不得有裂纹、分层、夹渣等缺陷。6.7.2用火焰切割的坡口，应将熔渣等清除干净，并将影响焊接质量的凹凸不平处打磨平整。6.8设备现场组对时,其环焊缝错边量应符合下表要求,当环焊缝两节筒体厚度不等时，错边量以较薄板厚度为基准。壁厚S(mm)环焊缝对口错边量b允许偏差(mm)S>10b10%S÷l且不大于6mm6<S10b20%SS6b25%S6. 9筒体对接环缝处形成的棱角E应小于或等于壁厚S的10%加2mm,且不大于5mm；检查时用长度不小于30Omm的直尺进行。6.10 组装对接环焊缝时，不应采纳十字焊缝,相邻筒节的纵焊缝距离或封头拼接焊缝与相邻筒节纵焊缝的距离应大于3倍壁厚，且不小于100mmo6.11 筒体分段组装后,应在内外壁上划出相隔90°的四条纵向组装线和基准圆周线，作为整体组装与安装内件的依据。6. 12裙座中心应与塔体中心线相重合，其允许偏差为±5mm。6.13筒体等部件组装后，施焊前应将坡口表面与其内外侧边缘不小于12mm范围内的油、污垢、锈、毛刺等清除于净，对不预热的焊接接头区域内的湿气，焊前应清除。不锈钢设备应在焊缝两侧实行防止飞溅的措施。6.14塔体组装时的点固焊，应符合下列规定6.14.1筒体等部件组装的点固焊焊接工艺，应与正式焊接的要求相同。6.14.2筒体组装时焊缝接点固的焊道长度在3050mm,焊道应有足够的强度，点固焊焊接宜采纳回焊法，使引弧焊和熄弧焊点均在焊道内，对不清根的焊缝，由点固焊引起的缺陷，应与时处理。6.14.3焊接要求预热的场合，点固焊焊接亦必需按相同要求进行预热，其预热温度应取要求预热温度的上限，预热范围在焊缝两侧各不得小于150mm.6.15塔体与吊耳点焊或断焊，应与正式焊接工艺相同。1.16 焊接吊耳与卡具等应采纳与设备相同或焊接性能相像的材料与相应的焊条，焊接工艺与正式焊接的要求相同。1.17 吊耳与卡具等拆除后，应对其焊缝的残留痕迹进行打磨修整，并仔细检查，修整后的厚度不得小于设计要求的厚度。6. 18塔组装完毕经检查合格后，应马上填写组装记录。7. 19焊接检验6.19.1塔组装焊接后应与时焊接接头应进行外观检查，其外观质量应符合下列规定：6.19.1.1焊缝在进行外观检查前，应将阻碍检查的渣皮、飞溅清理干净。焊缝的宽度以每边超过坡口边缘2三为宜。6.19.1.2 焊缝表面与热影响区，不得有裂纹、气孔、夹渣和弧坑等缺陷。6.19.1.3 对接焊缝的咬边深度，不得大于05mm°咬边连续长度不得大于100mm,焊缝两侧咬边的总长度，不得超过该焊缝长度的10%。6.19.1.4 2焊缝无损检测与合格级别应按施工图要求进行。7.塔类设备安装技术要求7. 1塔的找正与找平按基础上的安装基准线（中心标记、水平标记）对应塔上的基准测点进行调整和测量；调整和测量的基精确定如下：塔支承（裙式支座、耳式支座、支架等）的底面标高应以基础上的标高基准线为基准；塔的中心线位置应以基础上的中心划线为基准；塔的方位应以基础上距离最近的中心划线为基准；塔的铅垂度应以塔的上下封头切线部位的中心划线为基准。8. 2塔体找正的补充测点宜在下列部位选择：主法兰口；塔体铅垂的轮廓面；在绝热的塔体上同一水平面互成90°的两个方位上，引出上、中、下三个测点件，各测点件必需通过塔中心轴线，且有测量标记。9. 3塔的找正与找平应符合下列规定：找正与找平应在同一平面内互成直角的两个或两个以上的方向进行；高度超过20米的塔，为避开气象条件影响，其铅垂度的调整和测量工作应避开在一侧受阳光照耀与风力大于4级的条件下进行；塔体找平常，应依据要求用垫铁（或其它专用调整件）调整，不应用紧固或放松地脚螺栓与局部加压等方法进行调整。7.4二次灌浆7.4.1塔类设备经初步找正与找平后，方可进行地脚螺栓预留孔的灌浆工作;地脚螺栓预留孔必需一次灌满至基础毛面高度，不得分次浇灌；预留孔灌浆后，混凝土强度达到设计强度的75%以上时，方能进行设备的最终找正、找平与紧固地脚螺栓的工作；如因风载荷影响使设备自重不能稳定其位置时，须加稳定措施,当混凝土强度达到设计强度的75%以上时，稳定措施方可拆除；设备安装精度经检查合格，在隐藏工程记录完备的状况下，方可进行二次灌浆层的灌浆工作。7.4.2灌浆前,灌浆处应用水清洗干净并润透,积水应吹净;环境温度低于OC时，应有防冻措施。7.4.3灌浆前宜安设外模板,外模板至设备底座环外缘的距离应不小于60mm,同一台塔应一次灌完，不得分次浇灌；底座环外缘的灌浆层应平整美观，上表面应略有向外的坡度，高度应略低于底座环边缘的上表面。7.4.4地脚螺栓预留孔与二次灌浆层的灌浆，一般宜用细碎石混凝土，其标号应比基础混凝土标号高一级；灌浆时，应捣固密实，并不应使地脚螺栓歪斜或影响设备的安装精度。7.4.5灌浆层的厚度应符合相关规定，对只起固定垫铁或防止水、物料流入等作用的灌浆层，且灌浆无困难时，可放宽限制。7.4.6在混凝土养护期间，当环境温度低于5时，应实行防冻措施，要求早强的混凝土，可在混凝土内掺加早强剂。7.5塔体找正与找平后，其允许偏差应符合下表规定检查项允许偏差一般塔与机械连接的塔中心线位置D2000±5±3D>2000±10标高±5相对标高±3铅垂度H/1000但不超过30方位沿底座环圆周测量沿底座环圆周测量D2000105D>200015注：H为塔两端部测点间的距离；括号内数字为丝网水纹塔的铅垂度；D为塔的内径。7.6塔体安装调整完毕后，应填写“安装记录”，并经检查监督单位验收签证。7.7塔盘安装7. 7.1塔盘安装前，应按以下要求进行检查：7.7. 1.1箱号、箱数与包装状况。7.8. 1.2塔盘规格、型号与材质。7.9. 1.3塔盘的尺寸与数量。7.7.1.4塔盘表面损伤、锈蚀与变形态况。7.7.2塔盘安装前，应清除表面油污、焊渣、铁锈、泥沙等杂物，对塔盘零部件还应编注序号，以便安装。7.7.3塔盘安装前应进行预组装，预组装时在塔外按组装图把塔盘组装一层,调整并检查塔盘是否符合图样要求。7.7.4人孔与人孔盖的密封面与塔底管口应实行爱护措施，避开砸坏或堵塞,搬运和安装塔盘时，要轻拿轻放，防止碰撞，避开变形损坏。7.7.5立装塔盘应在塔体铅垂度与支持圈水平度调整后进行。7.7.6支持圈安装后上表面水平度在300mm弦长上的局部水平度偏差不得大于1mm,整个支持圈上表面水平度偏差见下表:整个支持圈上表面水平度允许偏差(mm)塔体内径允许偏差D160031600D400057.7.7塔盘的安装应在降液板、横梁的螺栓紧固后进行，先组装两侧弓形板,再由塔壁两侧向塔中心循序组装塔盘板。7.7.8塔盘板安装时，先临时固定，待各部位尺寸与间隙调整合格后，再用卡子，螺栓予以紧固。7.7.9塔盘板安装完后，塔盘面水平度允许偏差应符合下表规定:塔盘水平度允许偏差(mm)塔体内径允许偏差D160041600D400067.8塔类设备的压力试验7.8.1塔的试验压力应符合图纸要求，且不得小于下表的规定:塔种类受压形式设计压力P(kgcm2)耐压试验1Pr=11P(kEE力gcm2)气密性试验压力(kgcm2)水压气压钢制塔内压低压（1PV16）1.25P且不小于P+11.20PP中压(16P<100)1.25P1.15PP外压（带夹套）外压（不带夹套）中、低压L25P（夹套内）1.15P中、低压l50P（内压试验）1.15P7.8.2耐压试验要用清洁水（或设计图纸上指定的无危急的液体）进行试验,气压试验运用空气或氮气介质进行。7.8.3塔在压力试验前应进行外部检查，包括几何形态、焊缝、连接件与衬里等是否符合要求，管件与附属装置是否齐备，操作是否敏捷、正确，螺栓等紧固件是否已紧固完毕。图纸上标明不耐试验压力的部件，在试验前应拆除或用盲板隔离。7.8.4塔在试压过程中不得对受压元件进行任何修理，发觉的缺陷要在卸压后消退，消退后应重新试压。7.8.5压力试验过程中，假如发觉有异样响声、压力下降、油漆剥落或加压装置发生故障等不正常现象时，应马上停止试验，并查明缘由。7.8.6压力试验完成后，应拆除试压的协助部件，排净试压介质，并填写“压力试验记录二7.8.7大型塔类设备安装完毕后，考虑到基础的承载实力，是否进行水压试验由设计、甲方和监理公司共同确定。8.质量保证措施8.1 严格按施工图与规范要求执行，强化质量管理。8.2 严格执行IS09002质量管理模式，确立用户至上，质量第一的宗旨。8.3 焊工必需持证上岗，并且在合格期内焊其合格项目。8.4 4实行自检、互检、专检相结合，确保施工质量。8. 5全部检测工具，均需经校验合格后方可运用。8.6确保施工机械完好率在95%以上，严禁带病运转。9.平安技术措施9.1 施工前进行平安交底，使全体施工人员做到心中有数，防患于未然。9. 2班前提出平安留意事项，班后检查平安隐患。9.3正确运用个人防护用品，进入施工现场，必需戴平安帽，高空作业必需系平安带，并挂设平安网。9. 4脚手架要搭设坚固，不得有探头板。脚手架的选材和铺设应严密、坚固。9 .5高空作业运用吊篮必需有平安措施，并须设双保险，有专人监护。10 6吊装前应对各部位严格检查，发觉隐患不得起吊。严禁在风力大于或等于五级时进行吊装作业。9. 7起重臂下严禁站人，吊装作业时应由专人指挥。9. 8起吊作业前应划定危急作业区域,设置醒目的警戒标记,无关人员不得进入。9. 9进行设备吊装的起重机械必需有完好的状态，严禁带“病”作业。9. 10起重作业中应做到设备质量不明不吊，重心位置不明不吊，捆绑不牢不吊，超载荷不吊，视线不明不吊和指挥手势不清不吊。9. 11起重机的主、副钩换用时，应在两个钩达到相同高度之后，一个钩一个钩地开动。9. 12两台起重机抬吊同一台设备时，荷重不得超过两台起重机允许起重总和的75%,吊点位置应依据起重机的允许起重量按比例安排确定，任一台起重机分担的负荷不得超过该机起重量的80%o9. 13双机抬吊作业时，应有专人统一指挥，在抬吊过程中，双机动作要协调一样，设备应保持水平，吊钩钢丝绳应保持垂直，以避开产生非正常的负荷。9. 14当起吊重物吊离地面约100mnI时，应进行全面检查，确认各部位状况正常后才可正式提升。9. 15设备提升时速度应匀称平稳，落下时应低速轻放，不得忽快忽慢或突然制动。9. 16水压试验时，如发觉缺陷，必需泄压后处理，严禁带压操作。9. 17现场要文明施工，遵守劳动纪律。9. 18氧气、乙燃瓶应分开放置，其间距不得小于10m,乙燃瓶要加设回火器。9. 19电器设备必需加装漏电爱护器，并接地良好。9. 20塔体要接地良好。9. 21未尽事宜，必需严格遵守各工种平安操作规程。10. 环境爱护措施10.1 各种边角料、成品、半成品分类堆放整齐。10.2 各种机械应定期进行维护保养，确保机械正常运转。削减噪音污染。10. 3废塑料袋、废纸箱等应与时回收统一处理。10.4机械废油不能到处乱洒，应分类收集，做好废油利用或统一回收处理。10.5试压用水应排到指定地点，不得随意排放。10.6施工中焊条头要与时回收，不得随地乱扔。11.劳动力组织工种人数工种人数施工队长1技术员1质检员1平安员1钳工3钾工5电工1探伤工2电焊工20力工20起重工812.施工机具与手段用料序号名称规格型号单位数量1汽车吊170t台12汽车吊160t台13履带吊500t台14履带吊250t台15履带吊50t台16平板汽车40t台27电焊机ZXE-500台208焊条保温筒个209焊条烘干箱YHK-40台210电动试压泵SY25A台211倒链IOt台512倒链5t台513倒链2t台1014角向磨光机180台1015角向磨光机150台1016角向磨光机125台1017X射线探伤机EGS-2-250价218经纬仪台119圆钢20米200020角钢Z70×6米150021钢板=30米21522钢板8二20米28023钢板=10米2524槽钢16a米30025架钢管1-1/2”m20026木架板=30L=2米块10027道木200×200X2000根200
