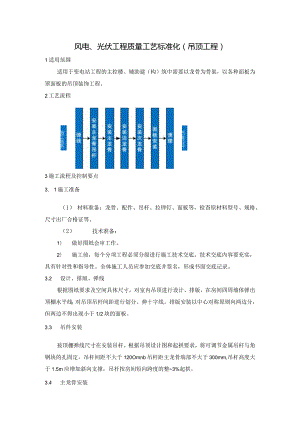

建筑工程质量工艺标准化（吊顶工程）.docx
风电、光伏工程质量工艺标准化（吊顶工程）1适用范围适用于变电站工程的主控楼、辅助建（构）筑中需要以龙骨为骨架，以各种面板为罩面板的吊顶装饰工程。2工艺流程质量蛉评施工准务3施工流程及控制要点3. 1施工准备（1） 材料准备：龙骨、配件、吊杆、拉钾钉、面板等，检查原材料型号、规格、尺寸出厂合格证等。（2） 技术准备：1） 做好图纸会审工作。2） 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3.2 设计、排版、弹线根据图纸要求及空间具体尺寸，对室内吊顶进行设计、排版，在房间四周墙体弹出顶棚水平线；对吊顶吊杆间距进行划分、弹十字线。排版安装以中心对称原则向两边分，但两边不得出现小于1/2块的面板。3.3 吊件安装按顶棚弹线尺寸在安装吊杆。根据吊顶设计图和起拱要求，将可调节金属吊杆与角钢块的孔固定，吊杆间距不大于120Omnb吊杆距主龙骨端部不大于300mm,吊杆高度大于1.5m应增加斜向支撑，吊杆按房间短向跨度的整3%起拱。3.4 主龙骨安装（I）安装主龙骨：主龙骨安装时采用与主龙骨相配套的吊件和吊杆连接。主龙骨与吊杆固定时，应用双螺帽在螺杆穿过部位上下固定，然后按标高线调整主龙骨的标高，使其在同一水平面上。主龙骨接头不允许在同一直线上，应相互错开，靠边龙骨与墙体固定。（2） 安装边龙骨：设标高线固定边龙骨的底面与标高线齐平；边龙骨的固定方法可以用水泥钉直接钉在墙、柱面、或窗帘盒上，固定位置的间隔为400600mmo（3）安装次龙骨：按装饰板材的尺寸在主龙骨底部划线，用挂件固定，并使其固定牢固，不得有松动，吊挂件安装方向应交错进行，遇有送风口、照明灯具及下部有轻钢龙骨墙体时，应在吊顶相应部位按设计节点详图附加布设中龙骨或小龙骨。3.5面板的预选、加工及安装吊顶检修口（1） 为了保证吊顶饰面完整性和安装可靠性，在确定龙骨位置线后，需要根据板材尺寸规格以及吊顶面积来安排骨架的结构尺寸，四周靠墙边缘部分不符合板材的模数时，局部进行材料加工，确保板材组合的图案完整，四周留边尺寸对称、均匀。如遇管道时，面板应按管道形状安装严密美观。（2） 面板安装前应进行材料预选，材料的型号、规格、厚度和平整度不合格要剔除，变形材料要进行校正，面板安装前要进行排版，安装时按照设定好的板块布置线，从一个方向（大面）向另一方向依次安装。应预先考虑灯具、空调及设备检修口，检修口应做成活动盖。吊顶的检修口板，便于检修。3.6压条安装靠墙周边采用压条固定，压条固定应平直、接口严密、不得翘曲。3.7质量验评（1）表面平整度允许偏差：石膏板W3mm；金属板W2mm；矿棉板W2mm；木板、塑料板、格栅W2mm。（2）接缝直线度允许偏差：石膏板W3mm；金属板WL5mm；矿棉板W3mm；木板、塑料板、格栅W3°（3） 接缝高低差允许偏差：纸面石膏板Wlnlm；金属板Wlmm；矿棉板WL5mm；木板、塑料板、格栅Wlnin1。（4） 吊顶四周水平允许偏差为±5mm。4吊顶安装检查项目及质量标准4.1 暗龙骨吊顶工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1重型灯具、电扇及其他重型设备安装严禁安装在吊顶工程的龙骨上观察检查2吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理观察、钢尺检查，检查产品合格证书、性能检测报告、进场验收记录和隐蔽工程验收记录3吊顶标高、尺寸、起拱和造型应符合设计要求观察、钢尺检查4饰面材料的材质、品种、规格、图案和颜色应符合设计要求和现行有关标准的规定观察、检查产品合格证书、性能检测报告、进场验收记录和复验报告5吊杆、龙骨和饰面材料安装必须牢固观察、手扳检查、检查隐蔽工程验收记录6石膏板接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时,面层板与基层板的接缝应错开,并不得在同一根龙骨上接缝观察检查一般项目1饰面材料表面质量应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致观察、钢尺检查2灯具、烟感器、喷淋头、风口篦子等设备的位置饰面板上的灯具如感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密观察检查3吊杆、龙骨接缝金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形检查隐蔽工程验收记录和施工记录4填充材料吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施检查隐蔽工程验收记录和施工记录5表面平整度纸面石膏板3mm靠尺和塞尺检查金属板2矿棉板2木板、塑料板、格栅2一般项目6接缝直线咬纸面石膏板3nun拉线，钢直尺和塞尺检查金属板1.5矿棉板3木板、塑料板、格栅37接缝高低差纸面石膏板1mm钢直尺和塞尺检查金属板1矿棉板1.5木板、塑料板、格栅18吊顶四周水平度±5mm尺量或水准仪检查4.2 明龙骨吊顶工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1重型灯具、电扇及其他重型设备安装严禁安装在吊顶工程的龙骨上观察检查2吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求和有关标准的规定。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理观察、钢尺检查、检查产品合格证书、性能检测报告、进场验收记录和隐蔽工程验收记录3吊顶标高、尺寸、起拱和造型应符合设计要求观察、钢尺检查4饰面材料的材质、品种、规格、图案和颜色应符合设计要求和现行有关标准的规定观察，检查产品合格证书、性能检测报告和进场验收记录5饰面材料安装饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3观察、钢尺检查6吊杆和龙骨安装必须牢固手扳检查、检查隐蔽工程验收记录和施工记录一般项目1饰面材料表面质量应洁净、色泽一致,不得有翘曲、裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合，压条应平直、宽窄一致观察、钢尺检查一般项目2灯具、烟感器、喷淋头、风口篦子等设备的位置饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密观察检查3龙骨接缝金属龙骨的接缝应平整、吻合、颜色一致，不得有划伤、擦伤等表面缺陷。木质龙骨应平整、顺直，无劈裂观察检查4填充材料吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施检查隐蔽工程验收记录和施工记录5表面平整度石膏板W3mm靠尺和塞尺检查金属板2矿棉板3塑料板、玻璃板26接缝石膏板3mm拉线，钢直尺和塞尺检查金属板2直线度矿棉板3塑料板、玻璃板37接缝高低差石膏板1mm钢直尺和塞尺检查金属板1矿棉板2塑料板、玻璃板18吊顶四周水平+5mm尺量或水准仪检查5施工依据5.1电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-20215.2 变电站、换流站土建工程施工质量验收规范(DL/T5814-2020)5.3 建筑装饰装修工程质量验收规范(GB50210-2018)
