CECS259-2009 低阻力倒流防止器应用技术规程.docx

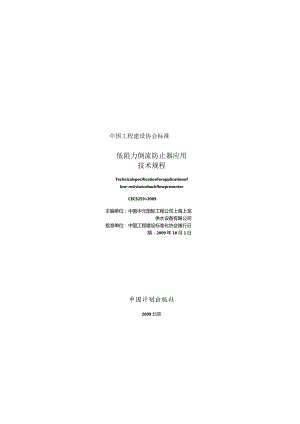

中国工程建设协会标准低阻力倒流防止器应用技术规程Technicalspecificationforapplicationoflow-resistancebackflowpreventerCECS259»2009主编单位：中国中元国际工程公司上海上龙供水设备有限公司批准单位：中国工程建设标准化协会施行日期：2009年10月1日中国计划出版社2009北京中国工程建设标准化协会公告第44号关于发布低阻力倒流防止器应用技术规程的公告根据中国工程建设标准化协会建标协字200781号关于印发中国工程建设标准化协会2007年第二批标准制、修订项目计划的通知的要求，由中国中元国际工程公司和上海上龙供水设备有限公司等单位主编的低阻力倒流防止器应用技术规程,经本协会建筑与市政工程产品应用分会组织审查，现批准发布，编号为CECS259«2009,自2009年10月1日起施行.中国工程建设标准化协会二。九年七月二十七日根据中国工程建设标准化协会建标协字200781号文关于印发中国工程建设标准化协会2007年第二批标准制、修订项目计划的通知的要求，制定本规程.为了防止城镇给水管网的回流污染，确保生活饮用水的水质安全,降低防回流污染设备的能耗,我国自主研发的适用城镇给水管网低压条件的防回流污染装置，即低阻力倒流防止器，已逐步在国内输配水工程中得到大盘应用.为便于工程设计人员、施工技术人员和水务管理部门更好地了解和掌握该类产品的设计、施工和使用要求，特编制K规程.见FMj内容括软力、术队设十出尸、安装h调1、九攵、维护管理等6章及附录.根据国家计委计标19861649号文关于请中国工程建设标准化委员会负资组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设、设计、施工、检测等单位和工程技术人员采用.本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理并负责解释（北京市首体南路9号主语国际2号楼，邮政编码：100048）.在使用过程中如发现需要修改或补充之处，请将意见和有关资料寄送解释单位.主编单位：中国中元国际工程公司上海上龙供水设备有限公司参编单位：中建（北京）国际设计顾问有限公司中国建筑设计研究院中国建筑西北设计研究院中国建筑东北设计研究院华南理工大学建筑设计研究院福建省建筑设计研究院总后勤部建筑设计研究院天津建标建筑技术咨询服务有限公司华东建筑设计研究院同济大学建筑设计研究院广西华蓝设计（集团）有限公司机械工业第一设计研究院上海市自来水闵行有限公司中国城镇供水排水协会设备材料工作委员会郑州市自来水总公司中国城镇供水排水协会供水专业委员会天津市供水管例处湖二省端午亡二东北公门河亡省；阳市公用事业局河南省洛阳市水务集团德源工程公司上海上龙阀门厂主要起草人：罗定元季能平姜文源杜腑王研王峰程宏伟赵锂王冠军刘德军章崇伦冯旭东归谈纯陈永青李文罗序红王开琪张海宇吕晖潘冠军普利群汪建新李大峰赵彦军何文杰张可欣别红玲王忠茂李能安审查人：左亚洲张森陈怀德赵力军方玉妹徐凤贾苇刘文镇崔长起陈鸿城中国工程建设标准化协会2009年7月27日1总则(1)2术语(2)3设计选用(4)3.1 基本规定(4)3.2 低阻力倒流防止器的选用及其安装方式的选择(5)4安装和调试：八(8)4.1 一般规定(8)4.2 安装(8)4.3 现场调试和检验(9)5验收(12)6维护管理(13)附录A低阻力倒流防止器的产品型式和外形尺寸(14)附录B漏水报警装置18)本规程用词说明(20)引用标准名录(21)附:条文说明(23)Contents1 GeneralProvisions(1)2 Terms(2)3 SelectionoftheDesign(4)3.1BasicRequirements(4)3.2Ix>w-resistanceBackflowPreventerSelectionandInsrallationOptions(5)4InstallationandCommissioning(8)4.1GeneralRequirements(8)4.2Installation(8)4.；Cast?Dcbuggg；ndcstin,(7)Acceptance(12)6MaintenanceandAdministration(13)AppendixA：ProductTypeandSizeofLow-resistanceBackflowPrevenler(14)AppendixB：LeakageAlarm(18)ExplanationofWordinginThisSpecification(20)NormaiiveStandardList(21)Attached：ExplanationofArticle(23)l.o.l为有效防止给水系统回流污染，正确选用和设置低阻力倒流防止器,保证生活饮用水的安全和卫生，做到技术先进、环保节能、经济合理、使用方便，制定本规程。1.0.2本规程适用于新建、扩建和改建的工业与民用建筑给水工程和城镇给水工程中低阻力倒流防止器的设计选用、施工安装、调试验收和维护管理.1.0.3设置低阻力倒流防止器，除应符合本规程外，尚应符合现行有关标准的规定。2.0.1回流污染backflowpollution因下游管道的污染介质回流到上游给水管道系统，造成上游管道水质被污染的现象。分为虹吸回流（backsiphonage）和背压回流（backpressure）«2.0.2回流污染危险等级hazardratingofbackflow因回流造成污染的可能危害程度.一般分有毒污染、有害污染和轻度污染三个等级.2.0.3有毒污染（高危污染）highhazardpollution可能危及生命皮导致严面定病的污染。1.（J污染（Ff；污染）m,.,dltAttardpoIut1O»可能损害人体或生物健康的污染.2.0.5轻度污染（低危污染）lowhazardpollution可能导致恶心、厌烦或感官刺激的污染.2.0.6倒流防止器backflowpreventer由前后两级止回阀和中间腔的自动排水器组成，能够有效防止给水系统回流污染的水力控制组合装置。分为减压型倒流防止器和低阻力倒流防止器等形式.2.0.7低阻力倒流防止器low-resistancebackflowpreventer由双级止回阀结构的主阀和中间自动排水装置组成，利用水力原理自动控制双级止回阀和排水装置的启闭，在回流时能够形成中间腔空气隔断,严格防止回流污染，且在2ms流速时水头损失小于0.04MPa的倒流防止器.2.0.8止回阀密封关闭时的正向压差checkvalvereseatingtightnessoftheminimumpressureloss倒流防止器等防回流污染装置的止回阀在密封关闭后，在单级止回阀瓣上应保留的沿开启方向的最小压力差值.3设计选用3.1 基本规定3.1.1 低阻力倒流防止器的选用应能有效防止对生活饮用水管网的回流污染.3.1.2 低阻力倒流防止器的设置应符合现行国家标准建筑给水排水设计规范GB50015的规定.3.1.3 低阻力倒流防止器应由双级止回阀和中间自动排水装置等组成,并可按下列分类：按介质温度可分为常温型和热水型：常温型的工作温度不应大于65C,热水型的工作温度不亡大于98C.h行T式可分为'卜罗前水式（七各J泮式和在攵维V式）.内置排水式M和（附求A）,必要时可配置漏水报警装宣'附尔B,.低阻力倒流防止器的主要性能应符合表3.1.3的要求.*3.1.3低阻力倒流防止圈性能参数结构形式公称尺寸DN公称伍力止回统1«密封关闭时的正向正差他水头IM失范做（kPa）方式内置15-50迸口止回阀4P）7kP25-40傩告排水式出口止网阀3P.37kP外W11水式直源大50-200PNlOPNl6避口止回阀匕7kPa出口止何期aP,23.5kP.20-35法兰在线维护式65-400进口止回阀AP,'7kPa出LI止网网AP.3.5kPa2540法兰注1赛中水头蜘失范1是指水流速度为0.52.0ms时的数据.3.1.4 低阻力倒流防止器可用于防止有害回流污染和轻度回流污染.3.1.5 低阻力倒流防止器不应设置在有毒污染区域内.3.2 低阻力倒流防止器的选用及其安装方式的选择3.2.1 低阻力倒流防止器的选用,应符合下列要求：1压力等级应大于设置场所给水系统的最大工作压力.2公称尺寸宜与连接处管段相同.3可根据连接管道的公称尺寸，确定产品的结构形式和连接方式。4当流经的介质温度有可能高于65C时，应选用热水型低阻力倒流防止器。3.2.2低阻力倒流防止器安装方式的选择,应符合下列要求：1应优先选择在室内安装和室外地面上水平明装方式.在室外地面上安装时,宜设置防撞、防盗等防护设施.在客内安装时，犷避分讲黄，吊顶内，IX,歹装在隐发优或无I值Z场吁3低阻力伊茨防11U宜配置漏水报警装置。3当确需在室外地下安装时，应设置阀组安装井；并采取相应技术措施,及时排除井内积水，严禁低阻力倒流防止器排水出口被井内积水淹没。阀组安装井应是整体防渗结构，进出管应是套管密封结构。4低阻力倒流防止器的排水器出口可根据需要安装排水引管，引致集水井（槽）附近；排水引管不得与排污管系统直接连通，出口应有不小于30Omm的空气间隔距离，出口应向下，并设置防虫网罩;不得在排水器引出管道上设置可以人为启闭的控制阀门.5低阻力倒流防止器阀组的设置应便于在线检测、拆装和维修，周围应有足够的维修空间.6严禁低阻力倒流防止器在地下直埋安装.3.2.3低阻力倒流防止器应设置在只允许水流单向流动的给水管段上，阀体上的标示流向应与水流方向一致.3.2.4低阻力倒流防止器宜单组设置.当要求不停水检修时，可并联设置。3.2.5不经常流动的给水管道，低阻力倒流防止器应兼近引入管起端设置。3. 2.6低阻力倒流防止器阀组宜由下列组件组成（沿水流方向）：1前控制阀,2管道过渡器（倒流防止器自带过渡网的可不设）；3低阻力倒流防止器；4可曲挠橡胶接头（螺纹连接时采用活接头，倒流防止器自带伸缩接头时可不设）；5后控制阀（小口径入户支管上安装的可不设）3.2.7低阻力倒流防止器阀组组件的连接形式，当公称尺寸小于或等于DN50时，宜采用螺纹连接；当公称尺寸大于DN50时，宜采用法兰连接.，A式力倒流力.器M组勺前.看史国，法兰连褛江口月弹性座封软棺封闸阀螺纹连接可选用铜合金或不锈钢闸阀、球阀.3. 2.9低阻力倒流防止器阀组过滤器应符合下列要求：1滤网材质应采用耐腐蚀性能为S30408及以上的不锈钢或铜合金，并有足够的刚度.滤网网孔总过流面积应大于管道有效过流面积的2倍.网孔孔径不宜大于2mm,用于消防给水系统的可为810mm.2过海器的设置应便于在线清理.3在2.Oms流速时,水头损失不宜大于IOkPa.3.2.10螺纹连接的低阻力倒流防止器阀组应设置活接头,法兰连接的低阻力倒流防止器阀组成设置可曲挠橡胶接头或管道伸缩节.当低阻力倒流防止器自带伸缩补偿装置时，可不再设置可曲挠橡胶接头或管道伸缩节.3.2.11当低阻力倒流防止器设置场所的环境温度有可能低于OC,并可能引起管内结冻时,应采取防冻保温措施3.2.12在低阻力倒流防止器阀组或前后连接管道上，应按布置要求设置管道支架等固定设施。4安装和调试1.1.1 一般规定4.1.1 在低阻力倒流防止器阀组到货后,应按设计要求对阀组组件进行初步验收.初步验收应由施工单位会同现场工程监理人员共同进行.1.1.2 初步验收应包括下列工作内容：1产品的型号、规格和性能参数与设计要求一致；2阀组的组件、附件、备件齐全；3产品的检验报告、合格证、质依保证书等技术资料齐全；4产品应有省及及省级以，质盘、卫生监督检验机构的型式STK，次*"品卫M检验令裕益告的日并加理制造白仁E章；5产品安装使用说明书和供货清单齐全；6产品包装完好,外观无缺损和碰伤；7必要时，可委托有关部门进行抽样复检.1.1.3 未经初步验收合格的低阻力倒流防止器阀组不得在工程中安装、使用.1.1.4 安装前，现场安装工程技术人员应认真阅读产品安装和使用说明书，并注意：到货产品的性能参数与规格应与设计图纸一致.4.2 安装4.2.1 在连接管道试压合格后，方可进行阀组安装.安装前应将前端管道冲洗干净.在管道内不得残国有泥沙、石子、煌渣等杂物，并认真检查阀组各组件阀腔内是否清洁.4.2.2 2.2安装时，阀组组件上标示的流向应与管道水流方向一致。4.2.3 2.3低阻力倒流防止器应整机安装，不得擅自拆卸原装部件.4.2.4 漏水报警装置的安装,应在低阻力倒流防止器阀组安装完成后进行。4.2.5 阀组组件、附件与管道之间的连接和支架的设置应牢固.在安装完成后，现场调试前，应将阀组前、后的控制阀处于关闭状态4.3 现场调试和检验4.3.1 低阻力倒流防止器阀组正式交付使用前应进行现场调试和安装检脸。4.3.2 调试和检验应由施工单位会同工程监理人员一起进行；必要时,可通知建设单位、供货商和骨计单位派人参加.，,？任宣力倒流力,器心观灯调E和§.¥.应按即列安.弋石春：4.3.3 安装的完整性，不应漏装，确认阀组水流方向正确；2检查低阻力倒流防止器阀组设置场所排水设施的可靠性；3检查阀组及其连接处的密封性能；4检查低阻力倒流防止器的排水器在正常供水情况下的密封性能；5检查低阻力倒流防止器止回阀瓣关闭时的密封性能和中间排水器在回流状态下的自动排水功能；6可现场检测低阻力倒流防止器的水头损失，并符合产品性能要求；7检查低阻力倒流防止器阀组漏水报警装置的功能，并符合要求.4.3.4 低阻力倒流防止器阀组现场调试应按下列步骤进行I1调试前,应确认阀组上游管道已冲洗干净，阀组前后控制阀处于关闭状态.2检查阀组及连接部位的密封性能：开启前控制阀，同时打开低阻力倒流防止器上的3个测试球阀，使水流逐渐充满整个阀组,并排除阀腔内的空气，待有水流出后关闭所有的测试球阀，持续5min,检查阀组及连接部位的密封性能,不应漏水，并在前、后测试球阀上安装精密压力表，记录测试压力.3检查低阻力倒流防止器两级止回阀的密封性能:将阀组下游管道上的阀门关闭，将阀组前后控制阀开启，开启中间腔上的测试球阀，瞬间泄压排水后，应自动停止排水，并持续3min不漏水.4检查低阻力倒流防止器排水器的密封性能，测试水头损失：将前控制阀全开，在下游管道上开启一个放水阀，然后稍微开启阀组后控制阀,使小流Ift水通过阀组,持续3min,倒流防止器的排水器出口应不漏水.缓慢开大阀组后控制阀，使大流量水通过阀组后段管道，持续3min,排穴器出口都不应漏水.在上述试验机才“T照前J网个比密JB.力我分为匕录小流施加31时的水大损失值及测讥压刀.5检查低阻力倒流防止器排水器的自动排水功能:关闭阀组前控制阀，开启倒流防止器的前测试球阀,使阀组进口端的压力降低,排水器应自动开启泄水.待中间阀腔内水排空后，排水出口不应再有滴水.重复第4、5步骤3次,检查排水器的开启和关闭动作性能,应正常可靠。6检查低阻力倒流防止器阀组设置场所地面排水设施：试验过程中排水器的泄水,应流向地面排水设施（或集水坑）,排水地漏或排水管道不应堵塞;低阻力倒流防止器排水管出口与地面的垂直距离不应小于300mm.7检查低阻力倒流防止器漏水报警装置功能:将漏水报警装置的脉冲流量计安装于低阻力倒流防止器排水出口，在漏水报警的其他装置安装完成后,将阀组的进口控制阀关闭，开启进口测试球阀,使倒流防止器处于回流关闭状态，用软管接上自来水或出口水,通过中间腔上开启的测试球阀向中间腔灌水，此时在排水出口应有水流出，当流水时间达到设定的报警时间时,应能自动报警。5.0.1低阻力倒流防止器阀组的安装验收应与给水管道安装工程的验收一并进行,并按现行国家标准建筑给水排水及采暖工程施工质量验收规范GB50242的规定执行.5.0.2低阻力倒流防止器阀组的验收应重点检查下列内容：1检查产品的质量证明文件，2检查阀组的产品型号、规格和安装方式,应符合设计要求；3检查阀组的现场调试和检验合格记录,必要时可进行实地抽检，4检查阀组密封性能,应九漏水现象；id阀组安装下的防护借施.表Ihf装，应什合小关拒标准要求.6检查低阻力倒流防止器排水器排水管出口与地面的空气间隔距离，不应小于300mm,地面排水设施符合设计要求。6维护管理6.0.1投入使用后的低阻力倒流防止器阀组应进行定期检查和维护，确保阀组正常运行.维护管理工作应由相关管理部门负责，供水管理部门应进行监督检查.6.0.2低阻力倒流防止器阀组主要应对下列部位进行维护管理：1定期检查低阻力倒流防止器的排水出口，不应有连续泄水现象,每月至少一次;必要时可在其出口处增设漏水报警装置；2检查低阻力倒流防止器的排水出口不应被水淹没；3过渡器澳网应至少每半年清理1次；.NU置在不痛点切号通匚的了困市切流防U命阀孔苫，.朋选制通水忒臆，至少每T彳1次；5漏水报警装置应定期按本规程第4.34条第7款的方法进行检查，至少每半年进行1次；6邻近的城镇给水管网停水检修后,应及时对与维修管段相连通的低阻力倒流防止器阀组进行检查.6.0.3当低阻力倒流防止器排水管出口出现持续泄水时,应由经培训合格的专业技术人员进行维修和处理.附录A低阻力倒流防止器的产品型式和外形尺寸A.1内置排水式低阻力倒流防止器图A.1-1内置排水式低阻力倒流防止器(DN25)外形图I一进口止后装置,2内置推水装置；3一出口止回装置“一排水管图A.1-2内置排水式低阻力倒流防止器(DN32DN50)外形图1一战网；2-进口止回装置；3内置排水装置；4一出口止回装置,5排水管；6测试球期A.1内置排水式低阻力倒流防止Ie外形尺寸公公尺寸DN外形尺寸(mm)推水口直径DNl<mm)(kg)连极方式斶件材质LHHiB15107IlS5875101.7螺坟S30408不锈钢ZO】071155875101.7251151257294102.63223517696112154.64023517696112154.65025520812213215S.5A.2直流式低阻力倒流防止器图A.2直漉式低阻力倒流防止器外形图】一进口止回装置I2一蒲试球闵，3一主阀中间IKh4一出口止回装5一自动掉水H*A.2直流式低阻力倒流防止器外形尺寸公称尺寸DN外形尺寸(mm)排水口直径DNl(mm)质M(kg)充作材质连接方式LHHiBF力一/501852701601651254-191511.5球圈的铁或不镑钢法丝652102851661851454T192013.6802253101762001608-192018.81002503351952201808-192526.515034041023528S2408-#222552.52004004662663402958-223278A.3在线维护人】氐阻力倒流防止器图A.3在线维护式低阻力倒流防止器外型图1 一伸弟装置，2-ttR.3一进口止网装置，4一主同中间腔I5一出口止阿装Sh6一自动排水器«A.3在线维护式低阻力倒流防止器外形尺寸外形K寸（mm）排水口公林尺寸DN直径亮体连接无伸维节带伸蛔BHHiB刀一dDNl(mm)(kg)材成方式653204203301901851454T19323)803454453502102001604T1940431003804803852302201808-194061150500600SiO2852852408-2250822006507506563363402958-2250128球第%恢法兰25082093083043039535012-22651803001000112098051044540012-2265240350l,-j1150中12701.1110001250OO8051057C460SlS16-2216-<SOU300380一附录B漏水报警装置漏水报警装置由脉冲流量计（图B.1）、漏水监控器（图B.2）、声光报警器、接线模块和复位按钮等部件组成.漏水报蓄装置的安装（图B.3）：脉冲流量计安装于倒流防止器排水器出口管道上,其他部件安装于控制箱的面板内，其中声光报警器和复位按钮安装于控制箱的面板上.漏水报警装置是利用脉冲流量计在水流通过时发出的脉冲信号,传输到漏水监控器；漏水监控器在设定的时段内收到脉冲信号不报警,超过设定时段收到脉冲信号，即输出报警信号，并通过声光报警器转换为声吁和闪光信。进行报警；故障排除后，通过复位H钉，VUJ始状麴.注，1脉冲流it计的脉冲当景信号根据搏水；口径DN15.DN2O为lL/脓冲.DN25及以上为1OL/豚冲.2漏水监控器的报警设定时间：出厂时设定为180s,可刑至127OS色图为止.fflB.2漏水监控器图B.3漏水报警装置本规程用词说明1为便于在执行本规程条文时区别对待,对要求严格程度不同的用词说明如下：D表示很严格，非这样做不可的：正面词采用“必须反面词采用“严禁”.2）表示严格，在正常情况下均应这样做的：正面词采用“应”,反面词采用“不应”或“不得”.3）表示允许稍有选择,在条件许可时首先应这样做的：正面词采用“宜反面词采用“不宜4）直大有选并在一完多比下可以这样做的，/用“十2 ，指明E*其上有关标第1；行E写法为“.寸分4,的规定”或“应按执行引用标准名录建筑给水排水设计规范GB50015建筑给水排水及采暖工程施工质量验收规范GB50242给水系统防回流污染技术规程CECS184中国工程建设协会标准低阻力倒流防止器应用技术规程CECS259«2009条文设明编制说明1编制原则：本规程的编制遵循技术先进、安全可靠、可操作性强的原则，注重与我国城镇给水管网的低压给水条件下满足防回流污染的要求相适应,并与相关的国际标准、国家标准、行业标准及国家标准图集相统一.按照工程建设标准编写规定的要求进行编写.2编制工作概况：由于行业标准倒流防止器CJ/T1602002和国家标准建筑给水排水设计规范GB50015-2003及工程建设协会标准给水系统防回流污染技术规程CECS184«2005等标准的先后出台，规定了倒流防止器等防止回流污染技术措施的设置、应用和产品性能等方面的要求.从2003年开始，减压型倒流防止器产品在国内得到推广应用;但在实际应用过程中发现减压型倒流防止器水头损失偏大，给工程设计和实际应用带来较大的困难，而当时国内外没有其他水头损失更低的倒流防止器产品。2004年6月，建筑给水排水设计规范管理组提出研制低阻力倒流防止器的迫切要求，以满足我国低压管网条件防止回流污染的要求,先后由上海高桥水暖设备有限公司、上海冠龙阀门机械有限公司、上海上龙阀门厂等单位开始对低阻力倒流防止器进行研制,到目前为止,上海上龙阀门厂于2005年研制成功的低阻力倒流防止器的技术和产品较为成熟,并从2006年2月开始在国内给水工程中大量使用，效果较好.为了使工程设计、施工安装、验收和维护管理等部门尽早了解和掌握低阻力倒流防止器的使用要求，从2007年10月开始，按照25中国工程建设标准化协会立项要求制定本规程，于2008年10月23日通过专家审查.本规程编制是以上海上龙阀门厂研制成功的低阻力倒流防止器的技术和产品为基础，并联合行业协会、设计院、供水企业及其行业主管部门等单位和人员共同参与整个编制过程,经过专家的审查，逐渐形成本规程的主要内容。3本规程的重要问题说明：D低阻力倒流防止器的适用性问题:本规程规定了低阻力倒流防止器适用于防止有害回流污染和轻度回流污染.2）低阻力倒流防止器的允许水头损失问题:本规程规定了在水流速度为2ms时,其水头损失应小于40kPa.3）低阻力倒流防止器对安装于隐蔽部位或无人值班场所的管理问题:本规程规定了安装于隐蔽部位或无人值班场所的倒流防止器配置漏水报警装置的要求.4）低阻力倒流防止器阀组地下安装的排水困难问题:本规程仅规定了低阻力倒流防止器确需在室外地下安装时的设置条件和阀组安装井及井内排水措施的技术要求.设计人员可以根据工程当地的实际情况确定具体的设置方式.特别感谢国家标准建筑给水排水设计规范管理组、全国建筑给水排水协会给水分会、中国建筑学会建筑给水排水研究分会、中国建筑金属结构协会给水排水设备分会、合肥通用机电产品检测院机械工业阀门产品质量监督检测中心等单位及张森、左亚洲、陈怀德等专家对本规程编制工作的关心、支持和帮助。目次1 总则(29)2 术语(31)3设计选用(34)3.1 基本规定(34)3.2 低阻力倒流防止器的选用及其安装方式的选择(35)4安装和调试(38)4.1 一般规定(38)4.2 安装(38)4.3 现场调试和检验(38)5验收(39)6维护管理(40).o.低阻力倒流防止器作为适合我国城镇给水管网低压条件的防回流污染设施，自2005年问世以来，受到业界广泛的关注和重视.本规程对低阻力倒流防止器产品和安装方式的选择、施工、调试、检验、维护和管理进行了规定.目的是做到技术先进、节能环保、经济合理、使用方便,保证公众生活饮用水的安全和卫生.1.0.2以确保生活饮用水安全为前提，低阻力倒流防止器的选用和设置准则，主要考虑下列因素：1随着倒流防止器的普遍使用，将存在多种安装方式，但倒流防止器的产品型式和安装方式是保证其安全性能的两大要素，缺一不可.所以，在选择倒流防止器型式的同时应确定其安装方式.2建筑给水排水设计规范GB50015规定了生活饮用水管道不应与有毒污染的设备或管道直接连接.所以针对有毒污染的防止回流污染措施，以设置空气隔断的间接供水方式为主;但对于有者和轻微回流污染场合，可以采取设置倒流防止器等直接供水的隔断形式，有利节能.3回流污染的预防，一方面考虑下游管道可能产生回流污染的危险等级，另一方面也应考虑上游生活饮用水管道内水质的重要性.城镇给水管道连接千家万户，一旦发生回流污染，其危害面很广,后果很严重，与之连通的管道和区域必须采取有效的隔断措施.一方面要考虑前后管道之间的隔断，另一方面要考虑城镇给水管道与用水区域之间的隔断，尤其是有毒污染区域.倒流防止器的设置应是城镇给水管道与用水区域之间首选的隔断方式.所以有毒污染区域与城镇给水管网之间的隔断，一方面强调在终端污染源部位设置空气隔断（如空气间隔水池），另一方面强调在其引入管上设置倒流防止器等有效的隔断措施0对于直饮水供水系统,还应考虑在每个用户终端采取防回流措施,如采用空气隔断、设置倒流防止器或真空破坏器等措施.4随着倒流防止器的普遍采用,节能也是俯要重点考虑的问题.尽量选用水头损失较低的倒流防止器产品，也是本规程制定的目的之一.1.0.3设置低阻力倒流防止器的给水管道工程,除应符合本规程外，尚应符合现行国家标准建筑给水排水设计规范GB50015和建筑给水排水及采暖工程施工质量验收规范GB50242等的规定.2.0.1回流污染发生的条件是下游管道内的（倒流防止器出口端）压力高于上游管道内的（倒流防止器进口端）压力.按回流产生的原因，分为虹吸回流和背压回流.虹吸回流是指上游管道内压力由于某种原因下降，出现低于大气压而发生回流的情况.如：1与之连接的上游管道有一管段缩小管径,在大流速时产生文丘里效应造成低压或负压；2水泵运行时在吸水管部位产生动态负压；3消毒器等密闭容器在温度降低时产生的抽吸负压；4下层用户用水量过大，造成上层用户供水不足产生的抽吸负压；5外部给水管道爆裂或维修停水时产生的抽吸负压.背压回流是指下游管道内压力由于某种原因上升，超过上游管道压力而发生回流的情况.如：1与锅炉、水加热器等加热设备连接的给水管道，因水温上升产生热膨胀而引起的压力升高；2水泵等二次加压设备或储压罐的止回阀渗漏，引起的压力升高；3第二水源引起的压力差异.2.0.2-2.0.5回流污染的危险等级根据中国工程建设标准化协会标准CECS184给水系统防回流污染技术规程划分.2.0.6倒流防止器由双级止回阀和中间腔上的自动排水器等组成,在回流状态时能够形成中间腔内的低压隔断,在密封件损坏或阀瓣垃圾卡阻产生渗漏时，渗漏介质都能流向中间腔，并通过排水器排出，有效防止出口介质回流到进口端，均可称为倒流防止器，曾称为防污隔断阀.2.0.7低阻力倒流防止器是在满足安全的条件下,在管中流速为2ms时,水头损失低于40kPa的倒流防止器.主要特征是在回流时，中间腔内压力与大气压相等，渗漏时直接排水.低阻力倒流防止器的基本结构尽管与减压型倒流防止器大体相同，均由双级止回阀和中间腔的自动排水器组成,但两者的控制原理不同，主要区别在于进口止回阀启闭的控制方式不同；其次是自动排水器启闭的控制方式不同.进口止回阀，主要作用是在回流情况发生时封住进口端的压力水，不应渗漏到中间腔.低阻力倒流防止器在进口止回阀的阀瓣上连接一个能感应出口压力的活塞,利用进出口压力差控制阀瓣启闭，在回流状态时给阀瓣提供关闭力，封住进口端的压力水；由于在回流发生时出口压力最大,其关闭力足够克服进口压力对该阀瓣的作用力，关闭力可靠，极大降低进口阀瓣非正常漏水的概率；同时减少了复位弹簧的作用力，使倒流防止器在开启时，流通阻力较小.排水器利用进出口压差，控制排水器阀瓣的启闭，启闭状态与倒流防止器止回阀相反，设置于中间腔上.主要作用是在回流情况发生时,使中间腔内压力排空，形成低压隔断，一旦产生渗漏,所漏介质会自动流向中间腔,经排水器直接排出阀外,从而达到防止回流污染的目的.止回阀瓣上的复位弹簧，主要作用是提供前后两级止回阀施密封关闭时的正向压差值,确保倒流防止器在关闭过程中，不会产生回流,由于低阻力倒流防止器阀瓣上的复位弹簧无须承担阀嫩在回流关闭时的密封作用力和进口压力，其进口复位弹簧的刚度仅为减压型倒流防止器的三分之一，在保证进口止回阀关闭可靠的同时实现低阻力.2.0.8止回阀密封关闭时的正向压差，是在进口压力尚大于出口压力的情况下，倒流防止器的单级止回阀密封关闭时,应满足的最小压差要求,依界各自阀解上的复位弹簧来实现,是所有倒流防止器应满足的重要性能，是确保倒流防止器在关闭过程中不产生回流的重要技术措施，也是倒流防止器安全等级分级的重要依据.参照美国标准，对于有毒污染：进口为MkPa,出口为7kPa;对于有害污染和轻微污染：进口为7kPa,出口为3.5kPa.3设计选用3.1 基本规定3.1.1 由于低阻力倒流防止器主要用于对城镇给水管网和居民生活饮用水管道的水质保护，所以规定了低阻力倒流防止器应能有效防止回流污染（包括虹吸回流和背压回流）的基本要求.3.1.3 对低阻力倒流防止器的组成、分类、结构形式和性能进行了规定.低阻力倒流防止器除了应具备满足基本功能的双止回阀和中间自动排水器等结构外,可增加或适当减少装置的功能,应根据设置场所的需要和现行国家标准建筑给水排水设计规范GB50015的要求配置.漏水报警装置主要对低阻力倒流防止器排水器出口的排水情况进行24h监控,并对超时异常排水进行报警，可与远程监控室接通.设置漏水报警装置的目的是为了防止水资源泡炭.一旦倒流防止器发生漏水故障,尤其是进口止回阀瓣漏水时能及时报警，提示管理人员及时进行维修处理，避免长时间漏水引起的水资源浪费.天津市工程建设标准天津市二次供水工程技术标准J10369-2008明确规定倒流防止器阀组应设置漏水报警装置。伸缩过滤装置主要为减小倒流防止器阀组的安装尺寸，替代独立设置的Y型过渡器和可曲挠橡胶接头.双止回阀倒流防止器是在现有倒流防止器的基础上，去除自动排水功能其他性能要求与倒流防止器相同，外形尺寸和安装要求与现有的倒流防止器相仿.为了解决排水问题,在小口径和防止轻度污染的背压回流的特殊场合，现行国家标准建筑给水排水设计规范GB50015许可双止回阀倒流防止器替代现有的倒流防止器使用；由于双止回阀倒流防止器的安全性明显低于倒流防止器,应严格按照建筑给水排水设计规范GB50015的限定范围谨慎采用，不宜普遍使用.3.1.4 规定了低阻力倒流防止器的安全使用等级为防止有害回流污染和轻微回流污染.3.1.5 由于低阻力倒流防止器在回流状态时能形成空气隔断，阀脱与外界大气相通，所以规定不应将低阻力倒流防止器设置在有毒污染区域内的要求，可设置在有毒污染区域外且与城镇给水管道接近的地方.3.2 低阻力倒流防止器的选用及其安装方式的选择3.2.1 低阻力倒流防止器的选型需兼顾下列因素：1公称尺寸与安装空间和维护之间的关系：DN1525宜选择内置排水式LHS711X型低阻力倒流防止器产品，外形尺寸较小；DN3250宜选择内置排水式LHS712X型低阻力倒流防止器产品，外形尺寸较小,安装方
