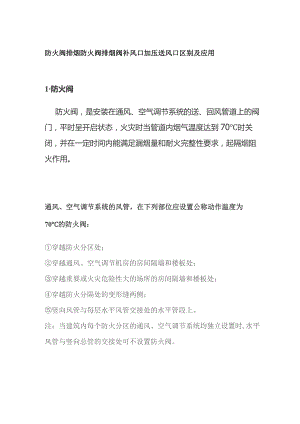

防火阀 排烟防火阀 排烟阀 补风口 加压送风口区别及应用.docx

防火阀排烟防火阀排烟阀补风口加压送风口区别及应用1防火阀防火阀，是安装在通风、空气调节系统的送、回风管道上的阀门，平时呈开启状态，火灾时当管道内烟气温度达到70时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用。通风、空气调节系统的风管，在下列部位应设置公称动作温度为70的防火阀：穿越防火分区处；穿越通风、空气调节机房的房间隔墙和楼板处；穿越重要或火灾危险性大的场所的房间隔墙和楼板处；穿越防火分隔处的变形缝两侧；竖向风管与每层水平风管交接处的水平管段上。注：当建筑内每个防火分区的通风、空气调节系统均独立设置时,水平风管与竖向总管的交接处可不设置防火阀。防火阀的启动方式，是采用温控自启动，在一般场所温度达到70。（：时自动关闭，而在一些特殊场所，比如厨房的排油烟管道,当设置防火阀时应设置动作温度为150的防火阀。在实际应用中，根据功能需要还有一些特殊的防火阀，比如防烟防火阀和防火调节阀等。防烟防火阀就是在防火阀的基础上增加了电动或电磁关闭机构，可以接收火灾报警联动信号关闭；而防火调节阀可以调节阀门开度。2.排烟防火阀排烟防火阀，是安装在机械排烟系统的排烟管道或排烟风机入口管道上的阀门，平时呈开启状态，火灾时当排烟管道内烟气温度达到280。C时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用。和防火阀相比，排烟防火阀是安装在机械排烟系统管道上的阀门，结构基本相同（由阀体、叶片、执行机构和温感器等部件组成），主要是安装的系统不同，动作温度也不一样。根据规范要求，排烟管道下列部位应设置排烟防火阀:垂直风管与每层水平风管交接处的水平管段上；一个排烟系统负担多个防烟分区的排烟支管上；排烟风机入口处;穿越防火分区处。3.排烟阀排烟阀，是安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾时可手动和电动启闭，是起排烟作用的阀门。排烟阀和防火阀、排烟防火阀相比，排烟阀没有了温控装置（温感器件），但增加了电动开启方式，且应确保现场手动操作方便。对于不方便操作的排烟阀，应设置远距离操作开关，确保手动操作方便可靠。排烟阀通常不会单独存在，会配套装饰口或进行装饰处理，形成成套的闭式排烟口。带有装饰口或进行过装饰处理的排烟阀，称为排烟口。5.补风口根据空气流动的原理，必须要有适当补风才能排出烟气。根据规范要求，除地上建筑的走道或建筑面积小于500m2的房间外，设置排烟系统的场所应设置补风系统。补风口应用在补风系统中，有常开和常闭两种形式。6.机械加压送风口加压送风口应用在机械加压送风系统中，结构形式和动作原理与排烟口相似，但相对于排烟口，加压送风口对耐火性能等没有严格要求。加压送风口有常开和常闭两种形式：前室、合用前室等部位通常采用常闭式送风口,平时呈关闭状态，火灾时手动或电动（自动）打开；楼梯间等部位通常采用常开式送风口。总结：应用场所平时状态启动方式防火阀1通风、空气调节系统2.机械加压送风系统3补风系统平时呈开启状态温控自动启动温度达到70。C时关闭（厨房排油烟管道150）排烟防火阀机械排烟系统平时呈开启状态温控自动启动温度达到280。C时关闭排烟阀平时呈关闭状手动和电动态补风口补风系统后常开和常闭手动和电动两种形式加压送机械加压送风前室、合用前手动和电动风口系统室：常闭楼梯间：常开
