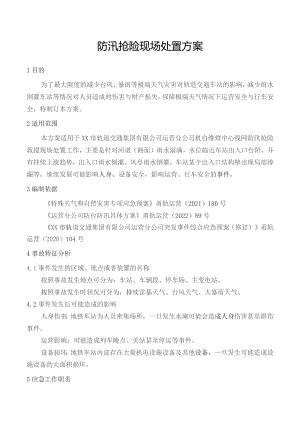

防汛抢险现场处置方案.docx

防汛抢险现场处置方案1目的为了最大限度的减少台风、暴雨等极端天气灾害对轨道交通车站的影响，减少雨水倒灌车站等情况对人员造成的伤害与财产损失，保障极端天气情况下运营安全与行车安全，特制订本方案。2适用范围本方案适用于XX市轨道交通集团有限公司运营分公司机自维修中心线网防汛抢险救援现场处置工作，主要是针对河道（路面）雨水溢满，水位临近车站出入口台阶，并有持续上涨趋势，出入口雨水倒灌，风亭雨水倒灌，车站某个出入口结构壁出现局部渗漏等，继续发展可能影响人身、设备安全，影响运营、行车安全的事件。3编制依据特殊天气和自然灾害专项应急预案甬轨运营（2021）180号运营分公司防台防汛具体方案甬轨运营（2022）89号XX市轨道交通集团有限公司运营分公司突发事件综合应急预案（修订）甬轨运营（2020）104号4事故特征分析4.1事件发生的区域、地点或者装置的名称按照事故发生地点可分为：车站、车辆段、停车场、主变电站。按照事故发生时状况可分为：持续雷暴天气、台风天气、大暴雨天气。4.2事件发生后可能造成的影响人身伤害：地铁车站为人员密集场所，一旦发生水淹可能会造成人身伤害甚至群伤事件。运营影响：可能造成列车晚点、关站甚至停运等事件。设备损坏：地铁车站内部存在大量机电设施设备及其他设备，一旦发生可能造成设施设备的大面积损坏。5应急工作职责5.1组织机构5.1.1成立机自维修中心防台防汛领导小组（以下简称"领导小组”），组长由中心经理担任，副组长由中心副经理、总工程师担任，小组成员由安质室主任、车间主任、副主任组成。5.1.2领导小组下设防台防汛应急小组，由中心生产调度、中心（车间）专业工程师、环电工班长（含委外工班）及排涝抢险队组成.5.1.3当防台防汛应急响应后，排涝抢险一队于天童庄车辆段值守，排涝抢险二队于首南车辆段值守，受应急指挥部统一调拨。5.2职责分工5.2.1领导小组职责负责汛情现场的现场指挥，调动应急抢险救援队、制定抢险方案、协调与抢险有关的工作以及了解抢险动态，并向各方汇报等。5.2.2中心生产调度负责应急预案的启动及结束信息的传达，根据防汛抢险部署图对两个排涝抢险队进行调度，关注现场抢修进度及做好协调和汇报工作。5.2.3中心（车间）专业工程师协助车间主任（中心经理）进行本专业具体抢险工作的实施，协调防汛物资、人员调动等与防汛抢险有关的工作，及时了解抢险动态，及时向现场指挥汇报。5.2.4环电工班长（含委外工班）负责汛情站点具体防汛抢险工作，制定现场临时排水方案、临时取电方案、汛情现场勘查、调动现场抢险人员、协调与防汛有关的工作以及了解防汛动态，协助排涝抢险队开展工作并向现场指挥汇报等。5.2.5排涝抢险队负责排涝车、大流量防汛泵组抢险作业、人员安全并及时向上级领导汇报情况，根据抢险现场实际情况，与险情属地现场负责人沟通，现场勘查，制定临时排水方案。5.3人力保障防台防汛应急小组由机自一车间、二车间各专业工程师、工班及委外单位组成。排涝抢险队队员均24小时保持通信畅通，便于及时接到抢修指令后赶赴现场抢修。6应急处置6.1防汛人员、设施部署6.1.1中心根据XX轨道交通既有线网分布现有防汛物资，除在各站点设置潜水泵及配套防汛物资外，分别在1号线天童庄车辆段（排涝抢险一队）及3号线首南车辆段（排涝抢险二队）部署大流量防汛泵组、排涝车；根据各站点实际分布，排涝抢险一队负责站点名称为蓝色的50个站点及OCC、天童庄车辆段、东钱湖车辆段、东外环停车场、朱塘村停车场、樱花主所、岩河主所、双桥主所、甬兴主所共计59个站点防台防汛工作；排涝抢险二队负责站点名称为红色的49个站点及黄隘车辆段、首南车辆段、江南停车场、慈城停车场、奉化停车场、夏禹主所、望春主所、谢家主所、蒋家主所共计58个站点防台防汛工作。（详见附件A）6.1.2在接到公司防台、防汛II级响应后，由排涝抢险队队长集结队员，安排9人值守，并第一时间向公司应急指挥部及领导小组报备，并负责车辆、司机、人员、物资等的检查，保持电话、400M畅通；6.1.3两支排涝抢险队人员分别于天童庄车辆段、首南车辆段24小时轮班值守，在接到险情通知后，队长清点人员、物资后第一时间赶赴现场。（排涝队物资配置清单详见附件B至附件H）6.1.4应急指挥部对照防台防汛抢险布置图，统一协调两支排涝抢险队，排涝抢险队接到通知后及时赶赴相应站点，并及时联系辖区环电工班长，对接抢险车停靠位置、物资搬运及相关排水事宜。6.2信息报告6.2.1机自维修中心生产调度接到险情通知，由机自维修中心生产调度第一时间通知（信息报送方式为电话通知，短信辅助）汛情辖区环电工班长，并同时向领导小组汇报；6.2.2环电工班长接到险情通知后，及时向工程师汇报。6.2.3机自维修中心应急信息汇报流程（见附录I）。6.3现场处置6.3.1排涝抢险队队长接到险情通知后，及时清点人员、物资，乘坐排涝车第一时间赶赴现场。6.3.2排涝抢险队到达现场，第一时间勘查现场，制定排水方案，制定临时电源取电走向方案。6.3.3排涝抢险队及时搬运汛情站的抢险水泵、支架、电缆、水带、吊带、铁丝、扎带等防汛物资至现场，组织开展防汛应急抢险工作。634现场抢修工作，由排涝抢险队队长担任总指挥，并作为现场负责人，抢修小组组员负责抢修工作的实施。第一时间赶赴现场且职务高的人员为现场临时总指挥，如只有工程师到场的，给排水工程师为现场临时负责人，如只有工班长到场的，工班长为现场临时负责人。（各岗位人员现场处置程序见附录J）。6.4现场恢复抢险工作结束后，排涝抢险队人员需确认危险汛情已经解除，抢险过程中对现场设施设备的影响已经得到恢复，所有安全隐患已排除，现场材料、工具清理干净。6.5应急结束排涝抢险结束后现场条件具备正常运营条件，并投入运行，现场抢险小组负责人向机自维修中心调度汇报，由机自维修中心调度发布中心内部应急终止命令。7物资装备储备7.1机自维修中心根据排涝抢险需要分别在I、2、3、4号线的重点场所的设备房、材料间等房间放置了水泵、水带、铁丝、扎带、电缆、绝缘胶带、防水胶带等防汛物资。7.2所有防汛物资的保管均责任到人，按照规定周期进行检查并形成记录，确保应急抢险时防汛物资正常使用，为应急抢险提供物资保障。7.3排涝抢险根据抢险工作需要使用相关物资，1、2、3、4号线具体防汛物资（见附录K至附录N）。7.4其它保障抢险车辆由机自维修中心统一协调安排。8注意事项8.1取电作业。8.1.1确认取电位置（1、2、3、4号线地下站防汛临时取电对照表，见附录0）。8.1.2确认取电电源电压是否正常。8.1.3临时电缆必须架空布线，不得泡水。8.2排水泵、排水管安装作业。8.2.1确定排水口。8.2.2排水泵搬运安装时要稳妥，避免排水泵损坏，人员损伤。8.2.3排水管敷设路径由应避开电扶梯等重要设备设施。8.3停电作业排涝抢险队排查水淹区域电扶梯设备、疏散指示、插座等是否断电，如未断电的及时切断电源，保障抢险人员安全。9附录附录AXX轨道交通线网防台防汛应急抢险布置图附录B1#排涝车清单附录C2#排涝车清单附录D3#排涝车清单附录E1#大流量防汛泵组清单附录F2#大流量防汛泵组清单附录G3#大流量防汛泵组清单附录H4#大流量防汛泵组清单附录I信息报告流程图附录J各岗位防汛抢险现场处置表附录K1号线防汛物资统计表附录L2号线防汛物资统计表附录M3号线防汛物资统计表附录N4号线防汛物资统计表附录O1、2、3、4号线地下站临时取电对照表C0MSlgli Xx<s附件B1#排涝车清单放置于天童庄车辆段，车牌号:序号物资名称规格型号单位数量备注1#排涝车整车总排水量930m3/h,结合既有排涝抢险作业，因该排涝车自吸泵扬程较低，适用于车辆段、停车场、主所、城市低洼地带等排涝抢险作业。配置柴油发电机组、自吸泵等主要部件，自吸泵吸程8.5米，扬程18米。1柴油发电机组功率120KW,油箱约250升，油耗约小时18L/h,加满油约可连续运行13h.套12自吸泵型号250QZZS700T8、功率55KW,排水流量700mj/h,扬程18米，吸程8.5米，转速1450r/min台11个吸水口2个排水口3吸水管8寸根43.5米一根4随车吊机0.9T台15带快接头水带5寸（33m/卷）卷166潜水泵型号DW.100.39.3、功率5.6KW.电流8.6A,流量115tn3h,扬程18米台27带快接头水带4寸（33m/卷）卷48接地棒根19接地线条110捕鱼服件911雨衣套912头盔带头灯项713荧光衣件714救生圈套115上坡垫块216防洪挡板块1617撬棍根218不锈钢小推车辆119爬梯把120塔尺把121警示三角锥个422麻绳卷223吸水管卡箍紧固杆根124沙袋袋2025防折弯头个1附件C2#排涝车清单放置于首南车辆段，车牌号:序号物资名称规格型号单位数量备注2#排涝车整车总排水量1500n?/h,结合既有排涝抢险作业，因该排涝车自吸泵扬程较低，适用于车辆段、停车场、主所、城市低洼地带等排涝抢险作业。配置柴油发电机组、自吸泵等主要部件，自吸泵吸程6米，扬程12米。1柴油发电机组功率150KW,油箱约250升，油耗约小时18Lh,加满油约可连续运行13h套12自吸泉型号300HNZxBI200-12-75、功率75KW,排水流量1200113h,扬程12米，吸程6米，转速1450r/min台13吸水管8寸根84吸水口闷头8寸个15排水口闷头6寸个26随车吊机5t台17带快接头水带5寸（33卷）卷108潜水泵型号DW.100.66.3、功率7.8KW,电流12.5A,流量150m3h,扬程32米台29带快接头水带4寸（33m/卷）卷810榔头2磅、4磅把211快接头扳手150-160把112接地棒根113接地线条114捕鱼服件1015雨衣套1016头盗带头灯顶1017荧光衣件1018救生圈套119过桥JJi420防洪挡板421撬棍根222不锈钢小推车辆123爬梯把124抄网个1附件D3#排涝车清单放置于首南车辆段，车牌号:序号物资名称规格型号单位数量备注3#排涝车整车总排水量385m3/h,结合既有排涝抢险作业，该排）米高差以内的排涝抢险作业。配置柴油发电机组、潜水泉等主要部f劳车适用h潜水4于各车站或35泵扬程35米。1柴油发电机组功率80KW、总流量385rn3/h（油箱约250L,油耗约16Lh.加满油约可连续运行15h）套12大功率潜水泵型号150QF150-35-30,功率30KW、电流48A,流量185mjh扬程35m台13变频启动控制柜30KW配套个14电缆带防水接头30KW配套根25大功率潜水泵型号200QF200-35-37,功率37KW,电流72A、流量20(W/h、扬程35m台16变频启动控制柜37KW配套个17电缆带防水接头37KW配套根28带快接头水带8寸（25m/卷）卷69带快接头水带6寸(25m/卷)卷610榔头4磅把211快接头扳手150-160把112快接头扳手205-220把113接地棒根114接地线条115捕鱼服件1016雨衣套1017头盔带头灯项1018荧光衣件1019救生圈套120过桥块421防洪挡板块422撬棍根223不铸钢小推车辆1附件E1#大流量防汛泵组清单放置于天童庄车辆段污水所序号物资名称规格型号单位数量备注1#大流量防汛泵组总排水量1501113/h,扬程35米，结合防汛泵组适用于各车站或35米高差以内的排涝抢险作业。既有排涝*仓险作业，该大流量1大流量防汛泵型号150WXeFBl50-35-18、功率18.5KW,电流31A、流量150ms/h、扬程35m个12变频启动控制柜18.5KW配套个13带快接头水带6寸（25m/卷）卷7445"管道弯头DN150个25管道连接专用抱箍DN150个66浮圈组17电缆卷18绝缘胶带个29防水胶带个110抱箍DN150个211专用工具（内六角）个112吊带根5Il附件F2#大流量防汛泵组清单放置于儿童公园序号物资名称规格型号单位数量备注2#大流量防汛泵组总排水量3001113/h,扬程30米，结合防汛泵组适用于各车站或30米高差以内的排涝抢险作业。既有排涝*仓险作业,该大流量1大流量防汛泵型号8WQQGP300-30-37BT、功率37KW、电流63A、流量300n?/h、扬程30m台12变频启动控制柜37KW配套个13带快接头水带8寸（25m/卷）卷14电缆线3*16+1*6三2（20m卷）卷15水泵自带电缆线3*16+1*6mm2（20m卷）根1附件G3#大流量防汛泵组清单放置于首南车辆段序号物资名称规格型号单位数量备注3#大流量防汛泵组总排水量3501113/h,扬程8.5米，结£量防汛泵组扬程较低，适用于车辆段、停车场、主所、城市（既有排涝抢险作、1氐洼地带等排涝抢入因该大流险作业。1大流量防汛泵型号200QF350-8.5T5、功率15KW,电流26A、流量3503h扬程8.5m台12变频启动控制粗15KW配套个13带快接头水带8寸（25m/卷）卷64工具包个1附件H4#大流量防汛泵组清单放置于首南车辆段序号物资名称规格型号单位数量备注4#大流量防汛泵组总排水最1501113/h,扬程35米，结合防汛泵组适用于各车站或35米高差以内的排涝抢险作业。既有排涝4仓险作业，该大流量1大流量防汛泵型号150QF150-35-22、功率22KW、电流39A、流量150m3/h、扬程35m个12变频启动控制柜22KW配套个13带快接头水带6寸（25m/卷）卷54工具包个1附录I信息报告流程图车间主任16附录J各岗位防汛抢险现场处置表岗位机自维修中心生产调度中心经理（车间主任）各专业工程师环电工班长（含委外工班）排涝抢险队防汛抢险应急现场处置程序1.接到维调命令后立即启动相关预案，通知相关工班进行抢修。2.通知相关车间主任，视情况通知中心经理。3.关注现场抢修进度并做好协调和汇报工作.4.现场抢修完成后接到回复及时向维调报告并结束应急流程。1.到达现场后，接管现场指挥权。2.根据险情调动防汛抢险人员及抢险物资，制定抢险方案。3.向上级领导汇报现场汇工作.协助车间主任进行本专业具体抢险工作的实施，协调防汛物资、人员调动等与防汛抢险有关的工作。1.到达现场后，接管本专业现场指挥权。2.进行防汛物资、人员调动等与防汛抢险有关工作的协调。3.向车间主任汇报现场情况负责所辖站点的具体防汛抢险工作，制定防汛方案、汛情现场勘查、调动应急处置人员、协调与防汛有关的工作以及了解防汛动态向现场指挥汇报等工作。1.辖区归属工班工班长接到险情通知后，立即赶赴现场同时向工程师汇报。2.安排就近辖区归属工班人员赶赴现场。3.根据现场需求安排辖区归属工班人员从其他站携带抢险水泵、支架、电缆、水带、吊带、铁丝、扎带等防汛物资赶赴现场。4.到达现场后，确认排水方案并将方案向车间主任汇报。5.实施排水方案。6.安排后续人员，排查各风亭是否有雨水倒灌，查看环控设备机房是否积水，机房地漏是否排水通畅、发现积水情况及时采取措施。根据断电情况，排查现场设备工况，确定现场设备状态防止损坏设备。7.协助排涝抢险队开展应急抢险工作.负责防汛抢险具体工作的实施、搬运防汛物资、安装排水泵及排水管等，并负责汛情现场的应急处置工作并向现场指挥汇报等工作。1.第一时间勘查现场，制定排水方案、制定临时电源取电走向方案。2.及时搬运汛情站的抢险水泵、支架、电缆、水带、吊带、铁丝、应急配电箱、拖线盘、手电筒、扎带等防汛物资至现场进行防汛工作。3.确认电源是否正常，实施取电方案，开展排涝抢险工作。4.向应急指挥部及上级领导汇报现场情况。5.抢险结束后对现场因抢险造成影响的设备设施进行恢复，所有安全隐患已排除，现场材料、工具清理干净.附录K1号线防汛物资统计表序号车站存放点防汛物资备注水泵水带铁丝扎带电缆绝缘胶带防水胶带麻绳/吊带型号流量扬程功率数量规格/数量规格/数量规格/数量规格/数量规格/数量规格/数量规格/数量附录L2号线防汛物资统计表序号车站存放点防汛物资备注水泵水带铁丝扎带电缆绝缘胶带防水胶带型号流量扬程功率数量规格/数量规格/数规格/数量规格/数量规格/数量规格/*&附录M3号线防汛物资统计表序号车站防汛物资备注水泵水带铁丝扎带电缆绝缘胶带防水胶带麻绳/吊带型号流量扬程功率数量规格/数量规格/数量规格/数量规格/数量规格/数量规格/数量规格/数量附录N4号线防汛物资统计表序号车站防汛物资备注水泵水带铁丝扎带电缆绝缘胶带防水胶带麻绳/吊带型号流量扬程功率数量规格/数量规格/数量规格/数量规格/数量规格/数量规格/数量规格/数量附录o1、2、3、4号线地下站临时取电对照表序号排水部位取电点备注1车站出入口出入口电扶梯配电箱.2环控机房风亭水泵控制箱或就近环控配电箱3商业通道、设备区、站厅照明配电室内广告灯箱配电箱与动力配电箱4其它情况根据现场实际，由低压专业确定取电位置
