架空层梁板裂缝修补施工方案（修改版）.docx

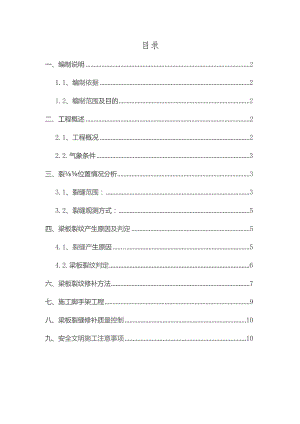

目录一、编制说明21.1、编制依据21.2、编制范围及目的2二、工程概述22.1、工程概况22.2.气象条件3三、裂位置情况分析33.1、裂缝范围：33.2、裂缝观测方式：5四、梁板裂纹产生原因及判定54.1、裂缝产生原因54.2.梁板裂纹判定6六、梁板裂纹修补方法7七、施工脚手架工程9八、梁板裂缝修补质量控制10九、安全文明施工注意事项10梁板裂缝修补专项施工方案一、编制说明1.1、编制依据1、混凝土结构工程及验收规范2、混凝土结构工程施工规范3、混凝土结构设计规范4、施工现场临时用电安全技术规范5,建筑施工安全检查标准6、松岗车辆北区车库施工设计图纸1.2、编制范围及目的为切实做好深圳地铁11号线松岗车辆段上盖物业北区车库项目硅裂缝处理与预防工作，特编制本方案。二、工程概述2.1、工程概况松岗车辆段上盖物业项目分为南区和北区，其中南区由5栋7座3234层的高层住宅、一层地下车库及2层裙房、1栋幼儿园组成，在南区裙房中间有一车辆段的试车线穿过；北区由6栋6层花园洋房、18栋11层小高层住宅、1栋幼儿园、商业配套A、D区、泳池及配套用房以及三个人行主入口、两个车行出入口、1层9米大盖平台处架空车库组成，北区的各建筑物均建于地铁车辆段大盖板上。2.2、气象条件深圳市气候属海洋性亚热带季风气候，热量丰富，日照时间长，雨量充沛。气候和降雨量随冬、夏季风的转换而变化。冬季无严寒，夏季湿热多雨，一年内有冷暖和干湿季之分。具有雨热同季，干凉同期的特点。但降水和气温的年季变化较大，灾害性天气也较多。深圳地区年平均气温22.4,月平均气温1月为14.3,7月为28.3C；历年极端最高气温38.7七，极端最低气温0.2（。常年盛行东南风，年平均风速2.6m/s,极端最大风速40m/s（为南或东南向台风）。年平均降雨量为1933.3mm,雨季（59月）降雨量1516.1mm；日最大降水量412mm,年均降水日数145天，连续最长降水日数20天。年平均气压：101.08kPa,平均相对湿度79%,最小相对湿度11%;最大相对湿度可达Io0%;年平均蒸发量1755.4mm,年平均雷暴日数73.9日/年。三、裂缝位置情况分析3.1、裂缝范围：裂主要集中在板中部、梁边、梁板上翻处表面。裂缝呈细条状,走向不规则，施工缝裂缝、板中部裂缝偶有渗水现象，梁板上翻处裂缝无漏水（详见裂缝观测图）。.FigillllllllllllillllllllllIlllllilllllllllllllllllllllllllllllI!IlllllllllllligilllllllllllIiSlIII即口明IaIllhB雨后裂缝渗水图IIm三C)裂缝监控平面图ImillllllllliillinillIUSiIIIII理IlilllllllllllllirRllIIIIII能Wiiiiiiii霞氮Mmmmu!l三*三iHXIIIIliiIiiiiiiiiiiiiiiiiiiiiiiiiiiiii需曼IlllRiHlIIIIibziiiilllll1区架空层14上翻桑裂女区域3.2、裂缝观测方式:裂缝采用MG10085-l100X读数显微镜每隔15d进行观测，如图所示:架空层一区混凝土裂缝观测记录表IfiH单住：沦电卒辆较上差e!业B：反自第一标权项且超建标一分都境号：1£m£d|英空展一区烫赵寮重先5日期I和始日期:2013年9月23日Is×-H-结更日期：2015隼12月2日日期1号直2号直3号点更用人备注何匡Cut)堵堂H)间更g)堀量m)间更<u)*堂g)率汽累才率次Kit率次*汁2015/9/23叁农21800039500049S000刘华生安友嘎测声支叟Q*22000,250G0.13Q0丸洋逆博发嚏2015/10/8罐姓2190EO1039803030435：1111兑早之工友旻测寺完次0.240.020.020.260.010.010.170.020.02%华辽经友委2015/10/23世长2200'2Q4000205050009ZQ握隼无老，发慢窝点竟受0.25S0.0150.0330.265.0.0150.1750.0050.025兑华支叁堂及夏2015/11/7廿220002040000505000020揖牟无芝玄/等测卢里支0.255口.85O-265O0.0150.175O0.025%莘无更方发/201S/11/22丝长2200，EO40000505000020近年无克安茨号.更吉空童0.25500.035026500.015-：00.025文*无廷于发匿裂缝观测记录表裂缝观测工具现场裂缝编号四、梁板裂纹产生原因及判定4.1、裂缝产生原因1、板面渗水施工工序中，部分混凝土由于地泵堵管清理和下暴雨工人躲雨未及时封闭混凝土，新旧混凝土在接缝处振捣不到位，在凝固过程中出现不规则裂纹，而出现渗水。2、梁板交接边先浇筑梁后浇筑板，因而浇筑梁与板的交界处时，梁已初凝，梁板交接处由于振捣不密实加之凝固过程中收缩不均匀，出现裂纹导致渗水。3,施工缝渗水新旧混凝土之间未清理干净，或者旧混凝土凿毛未到位，在浇筑前未充分洒水润湿，加之气温高收缩快，导致新旧混凝土粘结不牢固,出现裂纹，进而出现渗水。4.2、梁板裂纹判定1、混凝土裂缝修补，应综合考虑开裂原因、修补范围、环境条件、安全性、经济性等因素，选择合理的修补方案。2、地铁钢筋混凝土结构中，满足下列条件之一的裂缝均需进行修补：(1)有渗透现象的裂缝；(2)无渗漏水但宽度大于O.3mm的裂缝。3,无渗漏水的常用方法有开槽嵌缝法、注浆法、贴补法、表面涂抹法等，应根据裂缝情况和环境条件选用或结合使用。4,对宽度小于0.3mm的湿裂缝或微渗裂缝，可采用无机高密封涂料或聚合物水泥浆液涂抹封闭处理。5、对宽度小于03mm但渗漏水较多的裂缝、影响混凝土结构承载力的裂缝、深度超过混凝土保护层的裂缝、破壁构件形成的贯穿裂缝等，均应适用注浆方法进行修补，注浆材料宜选择改性环氧注浆料。6、对于活动裂,即处于继续开展而未稳定的裂缝，应在控制裂缝发展使其稳定后，方可进行修补。如裂缝发展不能控制，则应采取相应的措施，限制结构的变形，裂缝宜用弹柔性材料进行封闭处理。六、梁板裂纹修补方法本次梁板缺陷渗漏水但宽度小于0.3mn但渗漏水较多的裂缝、影响混凝土结构承载力的裂缝、深度超过混凝土保护层的裂缝、薄壁构件形成的贯穿裂缝等，均应适用注浆方法进行修补，将低粘度的收缩性小、抗渗性好的灌缝胶通过注胶器灌入混凝土的微细裂缝中，利用其高渗透性、高粘结强度将混凝土裂缝修复。灌缝胶应选择改性环氧注浆料：1,根据下雨期间，已统计的裂缝观测表，裂缝区域在修补施工前应清除裂缝表面的灰尘、浮渣及松散层等污物，必要时用毛刷蘸甲醛、酒精等有机溶剂，沿裂缝两侧2030mm处擦洗干净。2、裂缝内部结构的调查：查明裂缝的宽度、深度、长度，根据裂缝宽度确定适当粘度的环氧树脂规格，估算出环氧树脂、密封膏和注射器的用量。3,基面处理：用钢丝刷、毛刷、压缩空气机等除去混凝土表面污物和松散软弱体，并用丙硅或酒精在裂缝处宽IOCnl范围内擦净。4、安装固定BC基座：灌浆嘴埋设间距一般在2030cm（注浆嘴之间的相互距离应大于预计扩散半径的1.5倍）。尽量埋设在裂缝较宽处、裂缝交叉处。每条缝上均应有注浆嘴、排气嘴，以便浆液顺利填满裂缝。注浆嘴和排气嘴的埋设方法是用油工刀把环氧胶泥刮在预定的设计位置上，厚度约Inlm左右。涂抹时必须注意的是BC基座的孔要正对准裂缝，以便环氧树脂容易进入裂缝内部。5、JGN结构胶封好裂t:用JGN结构胶将裂缝表面密封好，防止灌注时灌缝胶向外流淌。在注射工作开始前要再次核查裂缝基座的周围都已经密封完好。6、灌缝胶：将灌缝胶主剂和固化剂按特定的比例混合均匀，一次混合的树脂数量为当时能够用完为宜。用注射器抽取混合均匀的灌缝胶，抽取完毕后，将注射器的自动条卡住活塞的卡口，防止活塞活动，以免将环氧树脂挤出。7、注射灌缝胶：将装有灌缝胶的注射器安装BC基座上，然后根据不同的压力要求装上所需数量的橡皮筋。所有注射器和橡皮筋安装完毕后，将注射器的活塞按顺时针方向旋转，直到制动条卡口中脱开,注射器在橡皮筋的压力下开始自动匀速地注射工作。当注射器中灌缝胶已经注射完毕，请立即取下空注射器，重新换上另一个装有灌缝胶的注射器，继续注射工作。为了确保所有裂缝完全灌满，所有空注射器都要重新抽取灌缝胶，继续注射。8、固化养护：在注射后静止48小时，待胶液硬化后拆下注射器和BC基座，彻底清理基层面。裂缝处理流程关水实验一寻找裂缝T基层处理一安装基座一封缝T注胶一固化T清理一养护裂缝修补完毕后，在现场砌砖做闭水实验，观测裂缝修补效果，如有渗水，在底板处用防水记号笔画横线作标记，重新对渗水点进行修复。七、施工脚手架工程受施工环境和工序流程影响，且裂缝位置分布较广，故采用门式脚手架辅助施工。1、门架的安装顺序，铺设基垫f安放螺旋基脚一门架安装一安装剪刀撑T安装水平拉杆f安放U型支顶f铺设方木。2、门架的搭设，必须根据设计平面布置图。3、架子的垂直偏差不得超过1/1000,全高不得超过20mm。4、除严格执行建筑施工门式钢管脚手架安全技术规范外，还注意以下事项：(1)交叉支撑、水平架、脚手架、连接棒和锁臂的设置，必须符合安全、牢固、拆卸方便的要求。(2)不配套的门架与配件不得混合使用于同一脚手架。(3)门架安装应自一端向另一端延伸，不得相对进行，搭完后,应及时检查并调整其水平度与垂直度。(4)交叉支撑，水泥架或脚手架应紧随门架安装及时设置，连接门架与配件锁臂、搭钩必须处于锁定状态。(5)水平架或脚手板应在同一步内连续设置，脚手板应满铺，拦杆、挡脚板应设置脚手架操作层外侧，门架立杆内侧。(6)脚手架经现场负责人检查验证并确认不再需要方可拆除。(7)拆除脚手架，应清除脚手架上材料、工具及杂物。(8)拆脚手架时，应设置警戒区、警戒标志，并由专人警戒。(9)脚手架拆除应按后装先拆，先装后拆的顺序进行。八、梁板裂缝修补质量控制(1)缺陷修补工程的报监理批准，严格执行缺陷修补程序；(2)选择专业修补使用队伍，并在现场小范围进行工艺性试验，确认其施工能力后方能进场施工；(3)修补材料必须符合产品技术要求和设计要求，经抽样检查合格后，方可进场；(4)修补过程中修补材料严格按要求的配合比进行拌制，试验室要有专人进行指导，修补施工整个过程由质检工程师和监理工程师旁站，施工完成并得到14d的养护后，应重新验收，不合格部位应返工。九、安全文明施工注意事项1、作业过程中实时保持槽缝及梁面干净，避免污染；2、脚手架应验收合格方可使用；3、施工用的机具实时清理，避免堵塞、损坏；4、清出的废弃物集中堆放，严禁随意抛洒(要求用水泥袋封装后处理)；5、施工过程中材料堆放整齐，施工完毕做到工完料清。6,施工人员需进行安全教育及安全操作规程的考核，对架子工、电工、电动工具操作者重点培训，严格考核，作好安全施工交底。7、凡进入工地人员必须戴安全帽，严禁喝酒上班，或带其它非工作人员进入工地。
