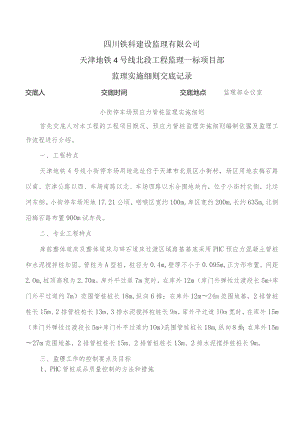

四川铁科建设监理有限公司天津地铁4号线北段工程监理一标项目部监理实施细则交底记录交底人交底时间交底地点监理部会议室小街停车场预应力管桩监理实施细则首先交底人对本工程的工程项目慨况、预应力管桩监理实施细则编制依据及监理工作流程进行介绍。一、工程特点天津地铁4号线小街停车场用地选址位于天津市北辰区小街村，场区用地在梅石路以南、京津公路以西、车场南路以北、车场西路以东合围地块内，位于小街村北侧，北运河东侧。小街停车场用地17.21公顷，咽喉区宽约100m,库区宽约200m,长约635m,北侧沿梅石路布置900m试车线。二、专业工程特点库前整体道床及整体道床与碎石道床过渡区域路基基底采用PHC预应力混凝土管桩和水泥搅拌桩加固。管桩为A型桩，桩径为0.4m,壁厚不小于0.095m,正方形布置，间距2.Om,桩顶高程为2.70m。库外平过道7m宽时，在库外12m（库门外弹性过渡段长5m+库门外平过道约7m）范围管桩桩长18m,纵向6排；在库外12m24m范围地基，2排管桩桩长15m、2排管桩桩长13m、3排水泥搅拌桩桩长9m。库外平过道IOm宽时，在库外15m（库门外弹性过渡段长5m+库门外平过道约IOm）范围管桩桩长18m,纵向8排；在库外15m27m范围地基，2排管桩桩长15m、2排管桩桩长13m、2排水泥搅拌桩桩长9m。三、监理工作的控制要点及目标1、PHC管桩成品质量控制的方法和措施1）对每批进场的成品桩质量进行验收，重点检查产品出厂合格证、复试报告和外形尺寸与外观质量等。管桩进场前必须抽样检验桩体、桩头等质量，必须满足相应的规范标准，不合格产品严禁进入工地。仔细检查管桩桩身质量，确定管桩桩身是否有明显的纵向、环向裂缝，端部平面是否倾斜，外壁厚度是否符合规范要求,验收合格后，方准使用。2）本工程所需的PHC桩全部采用大型平车运输至施工现场。桩的搁置点必须满足设计要求。堆桩场地要求平整、坚实，不能有沉陷，堆桩高度视施工现场场地情况，最高不宜超过3层，以防止桩堆下沉。在管桩两侧用木楔塞牢，防止滑动，管端要挂标志予以标识。防止其他物件碰撞损伤和便于施工现场识别。2、质量控制要点及目标值1）桩位的放样允许偏差如下.：群桩±20mm单排桩±1OmnIC）2）桩身垂直度允许偏差不应大于1%。施工过程中桩身质量检查可采用直观法检查，并采用低应变反射波法对桩身质量进行抽查，检测桩数不应少于总桩数的20%,且不得少于10根。采用静载试验进行单桩竖向抗压承载力检测不应小于设计值，抽检数不应小于总桩数的2%。对检测发现桩体存在歪斜或断桩、桩尖不到设计要求位置、承载力不足等问题，应加倍扩大抽检数量，断桩、歪桩或承载力达不到要求时应进行补桩或返工处理。管桩桩体混凝土设计强度等级C80,13m、15m、18m桩长的管桩，单桩承载力设计值分别为280kN、350kN,450kNo管桩质量检验应在施工结束28天或桩间土超孔隙水压力消散后进行。桩身质量、完整性低应变检测应不少于总桩数20%；平板载荷试验选取总桩数的2%。，且每工点不少于3组。四、监理工作的方法及措施对静压桩施工过程监理应采取巡视、旁站和发布指令等监理工作方法进行质量控制，并从事前、事中和事后制定针对性的监理控制措施。1)事前控制措施(1)审核施工机械选择合理性，压重的安全性。(2)审核压桩作业线是否合理，应避免成单方向压桩而造成土体成单方向位移过大而影响己压桩体位移和周边环境。(3)施工前对成品桩(静压成品桩由管桩厂制造，运至现场堆放)做外观及强度检验，并留下记录。(4)接桩用焊条应有产品合格证书，或送有关部门检验。(5)对压桩用压力表、规格及质量应进行检查，并审查压力表和油压系统配套校验证书。(6)审查施工控制网的设置方案是否合理，并对基准线、基准点进行复核，合格后复核小样桩的放样精度。2)事中控制措施(1)压桩机行驶的路线应有足够的承载能力，以免压桩机的倾覆。(2)桩基工程施工前，先进行压桩试验，以确定压桩的有关参数(3)压桩应一次到位，中途不得停顿。如特殊情况，中途必须停顿的，应将桃尖停留在软土层，且停歇时间不得超过24h。(4)压桩应符合下列规定：桩应有相适应的桩帽和送桩帽，桩帽或送桩帽与桩周围的间隙应为10-20MM；桩帽、桩身和送桩的中心线应重合，垂直度偏差不得超过0.5%；送桩留下的桩孔，应立即用碎石或道渣回填密实；(5)压桩的顺序速度确定，要在施工组织设计中明确，应考虑尽量减少拥土、挤土对周围环境的影响；(6)接桩时应保持上、下节桩身轴线一致，并尽可能缩短接桩时间间隔。当采用焊接法接桩时，应对角对称地进行，焊缝应连续饱满。(7)当压桩下沉接近设计标高时，不得过早停压，以免在补压时发生停止下沉或难以达到设计标高的现象。(8)遇到下列情况时，应暂停压桩，并及时与有关单位研究处理：初压时，桩身发生较大幅度移位、倾斜，压入过程中桩身突然下沉或倾斜；桩顶混凝土破坏或压桩阻力剧变。(9)施工过程中，必须做好压桩记录，重点记录压桩压力、桩垂直度、接桩间歇时间、桩的连接质量及压入深度。3)事后控制措施(1)施工结束后，应做桩的承载力及桩体质量检验，检测比例应符合设计要求和规范规定。(2)当基桩桩头挖出后应复测桩位偏差和桩顶标高偏差，当发现桩位超偏时，必须督促施工单位找设计确认，并拿出处理方案处理到位，方才能转入下道工序施工。五、监理旁站的内容、方法和要求1)静压桩施工过程中监理人员应对下列工序进行旁站控制。(1)接桩过程。(2)压桩停止条件。(3)试压桩全过程。2)监理旁站工作内容(1)检查施工单位是否按施工方案施工，专职质量员及质保体系是否到位。(2)对接桩过程重点检查接桩焊接质量，接桩间隙是否密实、平整，是否对称焊接、焊缝长度、高度是否符合要求。(3)对压桩终止条件重点检查压桩终止压力和桩顶标高。(4)试压桩全过程因是对压桩工艺、设备和设计参数的检测与检验，监理应对其过程进行全程旁站。被交底人
