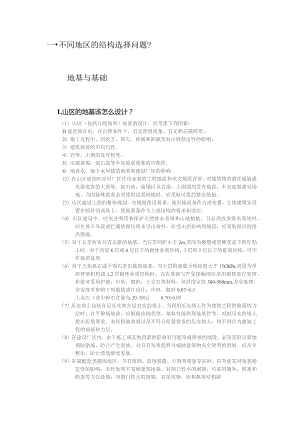

一不同地区的结构选择问题?地基与基础1.山区的地基该怎么设计？（1）山区（包括丘陵地带）地基的设计，应考虑下列因素：D建设场区内，在自然条件下，有无滑坡现象，有无断层破碎带。2）施工过程中，因挖方，填方，推载和卸载等对山坡稳定性的影响。3）建筑地基的不均匀性.4）岩溶，土洞的发育程度。5）出现崩塌，泥石流等不良地质现象的可能性.6）地表水，地下水对建筑地基和建设厂区的影响（2）在山区建设时应对厂区作出必要的工程地质和水文地质评价。对建筑物有潜在威胁或克接危害的大滑坡，泥石流，崩塌以及岩溶，土洞强烈发育地段，不宜选做建设场地。当因特殊需要必须使用这类场地时，应采取可靠的整治措施。（3）山区建设工程的整体规划，应根据使用要求，地形地质条件合理布置。主体建筑宜设置在较好的地基上，使地基条件与上部结构的要求相适应。（4）山区建设中，应充分利用和保护天然排水系统和山地植被。当必须改变排水系统时，应在易于导流或拦截的部位将水引出场外。在受山洪影响的地段，应采取相应的排洪措施。（5）对于石茅密布并有出露的地基，当石茅间距小于2m,其间为硬塑或坚硬状态下的红粘土时，对于房屋6层或6层以下的砌体承重结构，3层和3层以下的框架结构，可不作地基处理。（6）对于大块孤石或个别石茅出露的地基，当土层的承载力特征值大于15OkPa,房屋为单屋排架机构或1,2层砌体承重结构时，宜在基础与严实接触部位采用褥垫进行处理。布垫可采用炉渣，中砂，粗砂，土夹石等材料，其厚度宜取300-500mm,夯实处理。夯实度可参照下列数值进行设计：中砂，粗砂0.87+0.5土夹石（其中碎石含量为20-30%）0.70±0.05（7）压实填土包括分层压实和分层夯实的填土。当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型，填料性能和现场条件等，对拟压实的填土提出质量要求。未经检验查明以及不符合质量要求的压实填土，均不得作为建筑工程的地基持力层。（8）在建设厂区内，由于施工或其他因素的影响有可能形成滑坡的地段，必须采取可靠地预防措施，防止产生滑坡。对具有发展趋势并威胁建筑物安全使用的滑坡，应及早整治，防止滑坡维续发展。（9）在碳酸盐类掩饰地区，当有溶洞，溶蚀裂隙，土洞等现象存在时，应考虑其对地基稳定性的影响，未经处理不易做建筑地基。对洞口较小的洞隙，可采用镶补，嵌塞和跨盖等方法处理；对洞口较大的洞隙，宜采用梁，班和拱等结构跨越，也可采用浆砌块石等堵塞措施了对于围岩不稳定，风化裂隙破碎的掩体，可采用灌浆加固和清爆填塞等措施；由地表水形成的土洞或塌陷地段，应采取地表截流，防渗或堵漏等措施，应根据土洞埋深分别选用挖填，灌砂等方法进行处理:有地下水形成的塌陷及浅埋土洞，应清除软土，抛填块石做反滤层，面层用黏土夯填；深埋土洞宜用砂，砾石或细石混凝土灌填。'2.地基的处理技术有哪些？3.如何选择地基方案？4.基础的基本形式有哪些？5.地基与基础设计必须满足的基本条件？(1)建筑物的建造选址。建筑物的建造选址应尽可能选择在地基情况好的地段，即地基土的地耐力较高且分布均匀，如岩石类，碎石类，砂性土类和黏性土类等，他们的地耐力都在100kPa以上，最高可达4mpa。(2)地基的承载力。地基的承载力要求均匀，以保证在荷载作用F沉降均匀不致失稳,否则极易引起墙身开裂，倾斜甚至破坏.(3)地基应有较好的持力层和下卧层。地基在荷载作用下产生应力(反力)和应变(变形)，其应力与应变值随着深度的增加而减少，到一定深度时，应力与应变值即可忽略不计。持力层土层需要计算确定，下卧层一般不需要计算，但也必须有足够的强度和厚度，这些都是确定基础底面积和埋置深度的主要依据。(4)尽可能采用天然地基。天然地基是指具有足够承载力的天然土层，可以直接在天然土层上建筑的基础。如果天然土层的承载力不能满足承载要求，则不能在这样的土层上直接建造基础，必须对这样的基础进行人工加固处理，以提高他的承载力，也称为人工地基。人工地基比天然费工费料，造价较高，只有在天然地基土层承载力差或者不能满足建筑物的荷载需要的情况卜才能采用。三.墙体1.门窗的布置应符合哪些条件？(I)门窗，洞口不宜过大，窗间墙不宜过窄，同一轴线上的创建墙宜均匀。在抗震墙层高的1/2处，门窗洞口所占的水平载面面积，对承重墙不应当大于总载面的面积的25%,对承重纵墙不应当大于总截面面积的50%.(2)横墙和内纵墙上的洞口宽度不宜大于1.5m;外纵墙上的洞口宽度不宜大于1.8M或开间尺寸的一半。(3)门窗洞口处不应当采用无筋砖过梁。当洞口宽度不大于LOm时过梁可采用木过梁或钢筋砖过梁，洞口宽度大于Iom时除木结构外其余均应当设钢筋砖过梁。门窗洞口过梁的支撑长度，抗震设防烈度6-8度时不应当小于0.24M,9度时不应当小于0.36M。(4)墙体门，窗洞口的侧面应当分别预埋木砖，门洞每侧宜埋置3块，窗洞每侧宜埋置两块，门窗套应当采用圆钉与预埋木砖钉牢。2.构造柱的构造要求？（一）构造柱设置部位构造柱一般应设在外墙四角，错层部位，横墙与外纵墙交接处，较大洞口两侧，大房间内，外墙交接处具体设置部位见图。突出屋面的楼梯间，构造柱应当伸到楼梯间顶部，并与顶部圈梁连接。（二）构造柱截面尺寸和配筋（1）截面尺寸当设防烈度为7度和8度时,构造柱截面为24Omm*18Omm:；当设烈度为9时，构造柱截面为24Omm*24Ommil（2）构造柱配筋构造柱配筋如辟槎250。构造柱上下两端各500mm范围内箍筋加密为C6100,如图。当设防烈度为9度时，纵筋用4C14,箍筋用C6,间距不应大于200m;房屋四角的构造柱可适当加大截面及配筋。箍筋应做成封闭式，且末端应做135°弯钩，弯钩末端平直段长度不应小于箍筋直径的10倍。为了保护钢筋不致锈蚀，钢筋外表面应该有30mm的混凝土保护层。（=）构造柱与砖墙的拉结（O水平拉结筋构造柱钢筋绑扎，立好后，然后放线砌筑构造柱两侧的墙体。砌筑时应沿墙高每隔500mm设2C6拉结钢筋与墙构造柱相连接，每边伸入墙内不宜小于Inu几种情况下墙柱之间水平拉结刚进的配置见图。二层房屋，当墙体开设的洞口宽度大于2.7m时，应在洞口两侧设240mm*120mm的钢筋混泥土构造柱，构造柱与传墙连接处应砌成马牙槎，使其与砖墙紧密配合，以发挥构造柱对传墙的约束作用，如图。（四）构造柱底端的锚固一般情况下，构造柱可不单独设置基础，但应伸入室外地面F500mm,或直接将其低端纵筋锚固在室外地坪或室内地坪以下浅于50Omm的基础内的全两种（图）。图所示构造柱拔出破坏是由于钢筋根部锚固长度不足引起的。构造柱与圈梁连接处,构造柱的纵筋应穿过圈梁,保证构造柱纵筋上下贯通,如图。3.圈梁的设置与构造要求？（一）设置要求1.钢筋砖圈梁钢筋传圈梁是将圈梁钢筋设置在传砌体灰缝内.配筋范围及上下各一皮灰缝厚度不宜小于30mm。在抗震设防烈度6-7度时，砂浆强度等级不应当低于M5.0,在抗震设防烈度8-9度时不应当低于M7.5配筋砖圈梁纵向配筋不应当低于表的要求（表）纵横墙内的钢筋在交接处均应有足够的锚固长度，考虑到灰缝厚度只有10mm,纵墙和横墙内的钢筋应错开一皮灰缝，以免两个方向的钢筋纵横交接处相互重叠，是灰缝突然增厚许多，难于施工。钢筋长度不足需耍搭接时，搭接长度为55倍钢筋直径，而且接头要错开720mm。配筋病圈梁与洞口时钢筋做法见图2.钢筋混泥土圈梁钢筋混泥土圈梁的宽度宜于墙厚相同，当墙厚hM240mm时，其宽度不宜小于2h/3.圈梁高度不应小于120mm。3.砌体结构应当设置钢筋混泥土圈梁或配筋砖圈梁部位（1）所有纵横墙基础顶部（2）所有纵横墙的楼屋盖处以及与构造柱对应部位内横墙圈梁间距应当满足下列要求：砖混结构房屋：6-7度区屋盖处不应当大于7m,在楼盖处不应当大于15m；8-9度区屋盖处圈梁间距不应当大于7m；9度区在层高的中部增设一道。破木结构房屋：内横墙上屋盖处圈梁间距不应当大于7m。圈梁在以上要求的间距内无横墙时，应利用梁或板缝中配镜替代圈梁。（3）楼梯间的墙体在每层均当设置圈梁圈梁宜连续设在同一水平面上，并形成封闭状。圈梁遇洞口时应采用附加圈梁上下搭接（图*钢筋混泥土圈梁遇洞LJ钢筋做法见图4.钢筋混泥土圈梁与楼屋盖的关系现浇楼盖允许不加设圈梁，但应沿楼板周边设置加强钢筋，一般可以增设2C10或2C12的钢筋。圈梁应与楼板同时浇注。（图）。（一）钢筋混泥土圈梁配筋钢筋混泥土圈梁配筋截面尺寸应当符合表。的要求；基础圈梁截面不应当小于0.18m,配筋不应当小于4C12。图为圈梁配筋示意图，箍筋的弯头为135。（三）圈粱的构造1.无构造柱的墙角在无构造柱内外墙交接处的墙角中，内墙圈梁深入内外墙交接处的锚固长度应该满足抗震要求，为了满足该要求，内墙上圈梁的纵向钢筋可以向外弯转，锚固在内外墙交接区域之外。外墙角处的圈梁节点，除了圈梁的纵筋伸入外墙交接处的锚固长度应该满足抗震的要求外，还应在外墙交接区域配置斜向钢筋。6-8度设防的圈梁构造如图2.圈梁与构造柱的联结若在纵横墙交接处有构造柱，为保证构造柱在各层楼盖处均有可靠的连接，当混凝土为C20时，I级钢筋不少于33d（d为受力筋直径），见附录。在砌块墙楼房的外墙转角处及内外墙交接处，圈梁对构造柱的连接如图所示（四）过梁宽度超过300mm的洞口上部，应设置过梁。门窗洞口处过梁应采用钢筋砖或钢筋混泥土过梁，不应采用无筋砖过梁。对有较大震动荷载或可能阐释不均匀沉降的房屋，应采用钢筋混泥土过梁。过梁应有足够的搭接长度。一般情况下，门窗过梁在墙体一段搭接长度6-8度时不小于240三,9度时不小于360mm,大跨度过梁伸进砌体内的长度要更长。1.钢筋转过梁钢筋病过梁实在砖缝内或洞口上部的砂浆层内配置钢筋的平砌砖过梁(图M其构造要点为:先在洞口上部铺一层不小于30mm后的M5水泥砂浆层；再在其配置C6钢筋，且间距不大于120mm；可砌一层砖加一层钢筋，也可砌两层夹一层钢筋。钢筋长度每边须宽出洞口不小于240mm,并在端部设90°弯钩埋入墙体的竖缝内；然后用不低于MUIO的i和不低于M7.5的砂浆平砌，其高度应经计算确定，通常不少于5皮砖且不小于1/4的洞口跨度。钢筋砖过梁跨度应W1500mm。钢筋砖过梁底面砂浆层中的纵向钢筋配置不应低于表.的耍求，间距不宜大于120uno2.钢筋混泥土过梁当钢筋混泥土圈梁顶部距钢筋混泥土过梁底部距离小于600mm时，可将圈梁与过梁合为一体(图M钢筋混泥土过梁配筋构造图。4.墙体的类型及使用的地区环境？1.多孔破墙体。适用于多层住宅及相近似的建筑工程2.混凝土小型空心砌块墙体。适用于低层、多层甚至高层建筑。3.蒸压加气混凝土空心砌块墙体。适用于全国各气候区，如用作单一墙体或保温隔热材料，其厚度应根据当地节能要求经计算决定。5.墙脚，女儿墙，窗台，阳台的构造做法与形式？1.DM多孔破堵墙脚如图2-3所示防潮层以下墙体采用普通砖，墙脚厚度可为200mm、250mm、300mm,350三,其中30Omm厚墙脚可采用一砖加斗砖，砂浆必须饱满。防潮层的做法是20Omm厚1:2水泥砂浆加5%防水剂。(2)女儿墙如图2-7所示(3)窗台及窗套DM多孔砖墙窗台构造，如图2-4所示。窗台板采用预制磨石、石材、木材或水泥砂浆抹面。窗台粉刷均为1:2:5水泥砂浆抹面。DM多孔砖墙窗套构造，如图2-5所示。窗套粉刷为1:2:5水泥砂浆抹面。2.KPl多孔砖及粉压砖砌体工程构造(1)KPl多孔砖、普通砖、粉压传墙墙脚1.KPl多孔传砖墙脚如图2T6所示。KPl多孔砖墙体防潮层以下墙体采用普通砖，防潮层采用20mm厚1:2水泥砂浆加5%防水剂。2.普通砖、蒸压砖砖墙脚如图2-17所示。防潮层采用20三厚1:2水泥砂浆加5%防水剂。3.KPl多孔而专、普通病高低差墙脚如图2-18所示。(2)KPl多孔病砖窗台及窗套KPl多孔砖砖窗台及窗套如图2-19所示，窗台、窗套粉刷采用1:2：5水泥砂浆抹面,，(3).普通砖、蒸压砖墙窗台及窗套窗台板采用预制磨石、石材、木材和水泥砂浆抹面；窗樟立口位置亦可按工程设计；窗台粉刷为1:2:5水泥砂浆抹面.4.水泥抹面窗台，如图2-21所示,5.预制磨石窗台，如图2-22所示。6.石材窗台板，如图2-23所示。7.石材窗台混凝土托板，如图2-24所示。8.胶合板窗台，如图2-25所示。9.细木工板窗台板，如图2-26所示。10.窗套，如图2-27所示.(3)KPl多孔砖、普通砖、粉压传女儿墙1.KPI多孔砖女儿墙构造，如图2-28所示。2.普通破、蒸压砖女儿墙构造，如图2-29所示。3.混凝土小型空心砌块砌体建筑构造4.蒸压加气混凝土空心砌块建筑构造(1)女儿墙和高低墙变形缝构造如图2-125所示。(2)窗墙缝及窗台构造如图2-132所示。四.防水问题1.屋面怎么防水？楼面的防水？1.防水等级要求屋面工程应根据建筑物的性质，重要程度，使用功能要求以及防水层合理使用年限，按不同等级设防并应符合表的要求表：屋面防水等级和设防要求2.屋面防水层的做法选用(1)平屋面柔性防水做法见表表：防水层做法(平屋面柔性防水)(2)平屋面刚性防水做法表：刚性防水做法(平屋面刚性防水)(3)瓦屋面防水层做法，见表表：瓦屋面防水层做法(坡屋面)3.防水材料选用(1)防水材料选用要求，见表表：常用防水卷材，涂料，密封材料选用表(2)常用防水冻膜屋面材料选用，见表。防水涂膜屋面，可根据设计涂膜厚度按表要求施工，如所采用的防水涂料在其他产品说明书中，对是否或如何铺设胎体增强材料有专门的交代，其厚度应符合设计要求，质量却有保障，则可按产品说明书施工表：常用防水卷材，涂料，密封材料选用表(3)防水层保护材料选用，见表表；涂料和粒料保护层用料表2.浴室，厕所，墙池面的防水做法？浴室厕所墙，地面防水做法如图3.农村住宅的防潮怎么解决？五.保温1.屋面的保温做法？2.墙面的保温做法？3.地面的保温做法？4.怎么样与防水相结合？六.施工质量1.砂浆的强度如何保证？2.如何保证混凝土的强度？3.冬季，雨季的施工应注意哪些问题?4.如何提升砌体，房屋的抗震性能？七.补充问题构造柱应该设置在哪些部位?见墙体问题二2.坡屋面的构造问题？(防水保温)1.坡屋面构造说明(I)坡屋面个体工程设计应注明所采用的：块瓦的瓦型和颜色；防水卷材或防水涂料的品种；保温或隔热材料的品种和厚度。(2)卧瓦砂浆应铺砌饱满，砂浆层内的钢筋不得外露。(3)卧瓦砂浆中的C6钢筋网，应骑跨屋脊并绷直与屋脊和檐口处预埋的CIO锚筋连牢。瓦才需绑扎固定时，钢筋网的纵向间距按瓦的规格确定。(4)块瓦形钢板彩瓦采用热镀锌基材，表面为聚酯涂层。为减少盖缝搭接，宜优先采用大幅面瓦材。(5)油毡瓦的外形状有直角瓦，圆角瓦，鱼鳞瓦，蜂巢瓦，丁字瓦等类型。(6)卷材垫毡之作基层垫平用，可采用低档材料，铺设时，从檐口向上用L=25的水泥钉将垫毡的长短边各一边钉牢在找平层上，垫毡左右搭接100mm,上下搭接50mm,将钉帽盖住。(7)有隔汽层的屋面时，应验算所采用的卷材或涂膜是否满足蒸汽渗透阻的要求。(8)细石混泥土找平层中数设C6钢筋网应与屋脊和檐口处预埋的CIO锚筋连牢.(9)保温隔热材料可选用岩棉板，玻璃棉板，聚苯乙烯泡沫板和挤塑聚苯乙烯泡沫塑料板“(10)冷弯型刚挂瓦条由彩瓦生产厂家配套供应。(11)屋面找坡层的厚度按平均值IOomm采用，预置混泥土屋面板的厚度按30mm采用(此类屋面结构找坡，不设找坡层)，预制空心板的屋面参照先交钢筋混泥土屋面板的厚度采用。2.居住建筑网屋面的保温隔热层的厚度选用。(I)严寒地区和寒冷地区，见表。表：严寒和寒冷地区瓦屋面保温隔热层的厚度(2)夏热冬冷地区和夏热冬暖地区，见表表：夏热冬冷地区和夏热冬暖地区瓦屋面保温隔热层的厚度(3)坡屋面保温隔热层厚度计算，见表。表：保温隔热层厚度计算说明和材料要求3.坡屋面构造坡屋面构造见表表：坡屋面构造3.坡屋面与墙体的连接问题？4.沼气池的建造与故障排除？5.木屋架的制作安装及于墙体连接问题？参考文献三.墙体1.2.3问题资料取自山东地震局，山东省建设厅：农村民居建筑抗震施工指南。地震出版社，2009.10仙东地震局，山东省建设厅：农村民居建筑抗震施工指南。北京：地震出版社，2009.10
