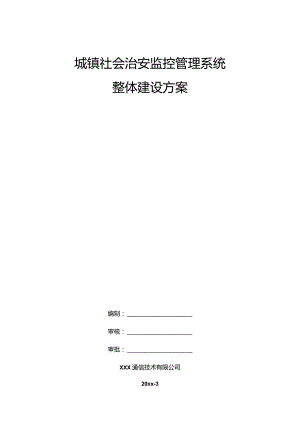

城镇社会治安监控管理系统整体建设方案.docx

城镇社会治安监控管理系统整体建设方案编制：审核：审批：XXX通信技术有限公司20xx-3目录第一章概述51项目背景52需求分析与建设目标52需求分析52.1建设日标73建设原则7第二章方案特点91系统优势92整个监控覆盖率102.1图像监管联网102.2电子地图信息102.3系统防雷11第三章系统应用介绍12I.系统结构图122.前端接入层介绍133.中心管理平台介绍143.1平台服务组成153.2智能应用163.3平台特性223.4终端应用介绍24第四章系统方案设计27I系统组网拓扑图272、前端监控点272.1前端监控点部署原则272.2前端摄像机的选用原则283.网络传输系统规划283.1光纤传输线路283.2网络要求304,防雷315监控中心结构部署355.1监控视频显示系统355,2视频存储系统426天网监控资源接入服务（统一接入）446,1设备网关服务器设计446.2高清编码设备的接入456.2.1公安自建监控资源的接入456.2.2社会监控资源的接入476.2.3娱乐场所监控接入48第五章前端设备选型49L华迈网络红外高清高速球492.华迈红外高清网络枪机51方案特点一、安装及布点速度快,工程建设周期短二、全新平台化管理，系统稳定、功能完善三、全实时视频监控，监控效果更胜一筹四、本地PC存储、SD卡录像与远程服务器集中录像相结合,数据三倍安全五、优化的H.264压缩格式,创造最低码流，适应所有网络带宽。六、强大的设备功能，完全满足用户的看、听、说、防、控。七、系统灵活，扩容性强第一章概述1项目背景随着经济的发展、城镇建设速度加快，导致城市中人口密集、流动人口增加，引发了城市建设中的交通、社会治安、重点区域防范等城市管理问题，今后现代化城市的建设必然将安全作为重中之重，与城巾的经济建设处于同等重要的地位。"平安城镇"建设的重点也就是要保障人们的人身、财产安全不受到危害。目前城镇治安管理中，由于面积大，区域广，人口增加等原因，而公安警力增加远不能满足实际需求的速度，如何将科技手段转化为直接战斗力？城镇治安远程视频监控成为了解决该问题的重要手段。如何采用何种大型的网络化、智能化得视频监控系统作为城镇治安管理的助手，将成为公安部门的考虑重点。视频图像监控系统等安全技术防范已成为治安防范的重要手段和社会治安防控体系建设的重要组成部分，在预防、发现、控制和打击违法犯罪，提供破案线索，固定违法犯罪证据等方面发挥着人防、物防所不可替代的重要作用。安全技术防范体系建设，在构建打、防、控、管-体化公共安全防控体系中，具有举足轻重的地位，在构建"和谐社会"中具有重要意义。随着社会经济的快速发展，行政理业单位周边的安全面临着越来越严峻的治安问题。如恶性绑架、打架斗殴等事件严重威胁着大家的人身安全和单位的财产安全，迫切需要-套能够快速反应，统一监管、行之有效的安防系统来解决上述问题。XXX通信技术有限公司正是急社会需求之所需、沿着构建和谐社会的发展为目标，推出了城镇治安远程监控系统。充分利用科技手段和宽带网络。配合计算机处理能力与存储容量的迅速发展。自主研发了一套适合于公安系统应用于公共安全领域的远程视频监控系统。将城镇治安管理提升到数字化、网络化、智能化得新型阶段。2需求分析与建设目标2.1需求分析根据镇政府的实际规划，拟建设一套网络视频监控系统，以实现在派出所对各主要干道和岔道，单位门口，人流量大的十字路口等进行实时监控。1、基于网络新建一套视频监控系统，实现全网监控点统一管理。系统前端、平台、存储等均经由IP网络进行数据传输，通过联网整合实现监控中心集中管理和统一控制.监控中心配置大屏幕电视墙实现全网监控点的实时浏览和集中控制；授权用户可以通过客户端软件实现对监控点的远程浏览和控制。2、系统提供高质量化的的图像，实现二十四小时不间断图像传输。监控系统要求各监控前端采用先进的H.264编码技术，提高视频文件的压缩率，通过更小的码率实现图像的高质量传输。为保证监控效果，新建的监控点要求不低于720P的高清显示效果，通过网络实现视频的传输与存储。并根据监控区域要求选配红外摄像机，满足24小时不间断监控的要求。3系统提高丰富的存储策略，拥有安全、可靠的数据存储机制。为方便监控录像的管理和控制，本项目采用集中式存储的方式，对监控区域的高清图像进行24小时不间断录像，做到"所存即所看"的效果。要求存储要具备15天以上的能力。4系统支持短信告警功能，短信报警包含报警点的信息监控平台应该能够支持短信告警提示，一旦发生报警，只有相关的人员能够迅速获得报警点的详细报警短信。5系统能够提供丰富的录像管理策略和检索功能系统应提供多种录像管理策略，如前端录像、本地录像、平台录像、告警录像、分时周期录像等,并提供灵活的检索功能,可以实现对前端摄像机的检索，也可通过时间进行检索，并能够支持秒级快速检索、秒级回放、时间轴放像等：同时录像系统提供录像下载服务，实现二次备份。6系统提供电信级的管理功能，支持运营级的授权管理系统设计符合电信级规范，平台具备强大的网管和专业的授权子系统，提供丰富的设备管理、用户管理、认证管理和权限管理.轻松实现设备维护管理、多级用户认证管理、多级用户权限分配，有效保障系统的安全、可靠。7系统应能够长时间稳定可靠运行系统采用嵌入式操作系统设计,支持双机热备、N+1热备等多种故障处理、容错、和备份机制，支持安全加密认证技术，一方面保证网络能够安全、可靠的运行，另一方面保证信息系统和业务工作的保密性、完整性和高可用性。8系统应支持平滑升级扩容。平台能够通过堆叠进行整个平台性能的提升，为后续的扩容做了充分的准备，并且能够兼容原有的模拟监控系统、DVR/DVS监控系统等，保护客户的前期投资。平台提供完善的SDK二次开发包，能够实现对其他业务平台的兼容，如门禁系统、红外对射等。2.1建设目标结合当前与今后一定时期内乡镇对视频监控系统与图像应用系统的发展需要，为指挥调度、调查取证等多种后台应用提供及时、可靠的监控图像信息，服务实战，本项目主要建设内容如下：1）公安局、派出所能够通过网络，流畅、清晰的观看到前端监控点；2）能够对政府机关、医院、学校、农贸集市、重要道路口进行实时监控：3）当有事故发生时指挥中心可以第-时间发现问题，并了解情况,对事故进行处理和安排;4）对各前端摄像机录像进行实时存储、远程调取、下载。当事故发生时可及时调查取证:5）摄像机可以结合多种报警设备进行联动报警，如：声光探测器、烟雾探测器，报警主机等；6）当有报警发生时能够通过客户端弹出现场实时视频及电子地图并进行录像文件保存，使警务人员在第-时间内得到事件信息；7）支持派出所、分局、市局三级权限管理。市局拥有最高权限，对所辖区域各分局、派出所进行分配账号、划分权限。让各分局、派出所更好的对所属辖区的重点区域进行实况掌握。8）各分局、派出所能够对所属区域网点的摄像机进行统-录像存储；9）可以对己经安装了传统监控的区域进行融合，使之该场所不用拆除原有设备的情况下实现该系统的功能；3建设原则为了满足系统的要求，达到对监控点进行全方位的监控以及对安防信息的及时反应，在一定范围内联动警示设备,通知有关人员做出反应,采取措施,并对相关设备进行集中监控、集中维护和集中管理。网络视频监控系统设计遵循以下原则：（1）标准化:系统软件、硬件均采用标准化设让，提供开放的接口。(2)先进性；系统在国内率先采用平台式管理方式为核心的视频监控系统，采用专用视频压缩芯片，图像清晰，图像采用自主优化的H.264图像压缩方式，视频压缩效率高。标准分辨率640X480像素，最高达1080P像素，并可自定义.带有音频接口，支持音视频同时传输监控。(3)可靠性:采用实时操作系统和专用的硬件结构，保证系统整体的稳定，尤其适合在无人、少人维护的环境中运行。(4)经济性:系统应用平台式管理模式，可以根据需求选择使用华迈平台(免费)、自建平台、虚拟平台等多种方式，大大减少在系统平台方面的投入，具有极高的性价比。使用“华迈千里眼系统”还可以在网络费用上极大的节约成本，一条2MADSL带宽的网络就可以安装3-5台普通摄像机，或者安装1台百万高清摄像机。(5)扩展性；系统采用网络接入方式，在扩展性上面体现出极大的优势。当有监控点新增时，可以宜接在新增点位"复制"原点位模式接入系统,并且增加的监控点位对后端平台不会存在影响。(6)实用性；系统支持用户的网络监控需求，可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能，完全满足用户的监控要求。系统不仅仅是在监控室里面使用，更可以在网络上的电脑、手机上面使用观看。基于网络化平台管理，解决了使用者的地域限制，给领导查看工作带来了极大的便利。(7)灵活性；系统组网灵活，适合在局域网、广域网和无线网络中使用；多个视频监控系统可以作为子系统组成更大的视频监控系统。第二章方案特点1系统优势1.1全天候、24小时防护本系统所设计时，充分考虑到系统全天候、24小时的要求，广泛采用高清数字红外摄像机，以满足在不同照度条件下图像清晰的要求；室外全部采用室外摄像机，符合1P66级防水设计，可靠性高：并在部分地区周界使用周界防范报警系统，实时把好整个系统的安全关。1.2全方位、多重防护系统在不同的部位采用不同的安防策略，如重要道路口采用智能红外高速球与红外摄像机结合，再配合人防的策略可满足各路口控制的要求；在周界采用视频监控与周界防范报警系统，同时制定良好的防范策略，即可防患于未然。系统不仅满足出入口、道路口及周界防范的安防要求，在重要部位安装摄像机，并在建筑物大楼出入口、及相关的道路等部位安装摄像机，以此达到多重防护的目的。1.3低延时防范覆盖范围较广，对摄像机、图像的实时控制、图像的显示等设备的实时性要求非常高。视频监控除清晰度外，还需要满足从前端图像采集到中心图像显示的视频和控制的实时性。本系统充分利用网络数字视频监控系统传输延时小的特点，在距离较远的室外采用摄像机过光纤传输至监控室，其它地方可使用网络双绞线宜接连接至监控网络，以便相关人员迅速掌握现场情况。1.4系统性能可靠、性价比高平安乡镇监控系统的设计具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。在满足平安乡镇监控系统对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。1.5保留足够的扩展容量该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口：也尽量考虑未来科学的发展和新技术的应用。1.6提高监管力度与综合管理水平本项Fl系统设备控制需要高效率、准确及可靠。本系统通过监控中心系统对监控点时时动态撑握监视区域的情况，及时处理各类警情。数字视频监控系统大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。2整个监控覆盖率考虑到本系统为城镇社会治安视频监控系统监控系统,主要用于各乡镇道路各主要出入口、道路及路口、停车场及公共活动区域其他重要区域监控。我们选用设备时要考虑到室外气候，根据气候来制定设备的防雨、防尘、风冷、加热等要求。根据各出入口、围墙、室外活动区域、路口夜间照明情况来选择摄像机。真正实现24小时不间断地监控，保证控制室时刻都有清晰的图像显示。2.1图像监管联网监控各个分控中心可任意调看各个分区域监控点的情况:派出所监控中心可通过互联网任意调看整个各个区域监控点的情况；能升级联网到上一级公安部门，上级公安部门可以远程监控各区域的视频情况，管理领导者可以通过网络在远程实时监看各区域的情况。2.2电子地图信息为方便系统的操作，本系统广泛采用用户图形化操作界面，每个前端装置都在控制室控制地图界面卜.有对应的图标，当鼠标指向这些图标时，系统将以文字显示有关该图标现场装置的详细情况：安装地点、具体配置、使用功能、操纵权限、操作提示等。2.3系统防雷雷电的危害对于系统的正常运行威胁很大，所以系统的防雷也是本设计的重点。防雷是一项综合工程，它包括防直击雷、防感应雷以及接地系统的设计。2.3.1感应雷防护感应雷是造成设备损坏的一个主要原因，当雷电能量作用于与电子设备相连的各种导线上，形成的雷电波或感应过电压沿电源线、信号线、天馈线侵入电子设备，严重干扰通讯和各种电子设备的正常工作，在一定范围内还会对设备造成损坏。对此我们在系统设计中作如下考虑：考虑到雷电对电器设备造成的损毁事件中，有80%以上是从供电线路中侵入的事实。对各新建控制室的电源一律加装配电电源过电压保护装置，利用其内部快速响应的非线性将暂态过电压抑制到被保护设备的耐受水平以下。尽最大可能对弱电设备信号的传输采用光纤。对所有新建控制室制作专门地线。对所有野外敷设的数据线、视频线一律穿钢管直埋敷设。对重要的设备和/或不可避免的隐患线路（如野外孤立信号集中点等）加装数据线保护装置（RS485、RS422、RS485）和同轴电缆保护器。2.3.2直击雷的防护室内设备的防雷主要靠建筑物的防雷设计，本系统主要考虑野外孤立高处安装的设备防雷，包括所有立杆的报警点和摄像机。对这些设备安装出加装避雷针，利用其尖端引起天空电场岐变使雷云对自己放电，保护其覆盖下的设备。第三章系统应用介绍1.系统结构图根据该校园网络监控系统的硬件组成以，同时结合学校视频监控应用的实际需求与特点,我们将整个学校监控分为4个系统层次，既前端设备层、传输网络层、系统控制层与系统应用层，同时层与层之间采用标准的TCP/IP协议进行通讯，不受网络平台的限制。其系统结构如下图所不*网络监控系统逻辑结构图1.1设备层设备层由高清摄像机单元组成,一般指监控摄像机,实现监控图像采集输入到编码单元;报警单元主要是报警信号发生设备，通常有烟感、温感、红外、门磁等设备。对于前端监控区域将根据现场不同的使用要求、环境要求与应用要求选用不同的摄像机，若选用的是网络摄像机则直接与交换机连接即可。若选用的是模拟摄像机，则可以就近部署多端口的网络视频服务器，网络视频服务器将摄像机采集的视频信号转化成数字格式的压缩码流后，通过以太网口接入其专用的网络进行传输。1.2网络层通过光纤、超五类双绞线、交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端的平台上观看、存储监控录像，主要设备和线材包括：光纤、光纤收发器、超五类双绞线、交换机等：1.3控制层中心业务平台是整个系统的核心，逻辑上需要实现用户接入认证、系统设备管理、业务功能控制以及媒体分发转发等功能。网络录像单元用于实现网络媒体数据的数字化录像、存储、检索、回放以及管理。由客户端单元和解码单元组成。客户端单元是远程图像集中监控和维护管理的应用平台，主要实现图像浏览、录像回放、辅助设备控制、码流分发控制等业务功能。解码单元主要负责在客户端单元的控制与管理下，实现视音频信号的电视墙解码输出O华迈提供监控客户端软件和网络视频解码器等产品构成用户访问层。1.4应用层由客户端单元由PC端及移动终端组成。客户端单元是远程图像集中监控和维护管理的应用平台，主要实现图像浏览、录像回放、辅助设备控制等业务功能。移动终端单元是提供给各管理人员通过手机、IPAD实现视音频信号的观看。根据功能和最终用户的不同，可以把系统的应用层分为管理员客户端和操作员客户端,管理员客户端采用B/S和C/S模式，主要提供系统管理与配置功能，面向系统管理员使用。操作员客户端采用C/S两种模式，用户可以结合自身情况灵活选择。B/S模式无需安装客户端，体现了异地浏览的方便性，任何时间、任何地点、任何系统中，只要网络连通，就可以直接使用浏览器连接服务器，任何电脑都可以作为客户端使用。C/S模式信息采集灵活、负载均衡、服务稳定等的优势，保证了客户端有更多的事务处理能力，分流服务器的工作负担，使整个系统运行更加稳定。2.前端接入层介绍本方案使用的IPC终端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了-种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。华迈千里眼产品功能：1）网络远程监控通过网络，登录视频管理服务平台，即可实现远程视频管理、展示、报警等功能：同时支持客户端及手机查看。2）图像分屏查看支持多画面图像同屏显示及多画面切换。3）红外夜视功能支持红外夜视功能，普通球机支持IOm15m,卡片机支持1015m,枪机产品支持30m50mo4）支持多用户、多设备浏览管理一台摄像机支持多名用户同时在线浏览；一个帐户可绑定、管理多台摄像机。5）H.264压缩格式，视频流畅、清晰采用H.264MainPrOfilelevel3压缩算法，独立研发优化编码算法，低带宽也能传输流畅视频；最低带宽占用仅8K,最高分辨率达到720P：可根据网络实际带宽，动态调节画面质量。6）移动视频监测及报警支持关键区域的移动视频监测、关键区域遮挡报警，可支持外接报警设备。可直接发送图片或报警信息到指定的邮箱、手机。7）远程云台控制，使用场景设置远程控制云台，视角更广：多个场景选择，实用性更强。8）双向语音交流传输能同时传输音视频资料，可以大大方便远程管理。通过摄像机本身语吾对讲功能，即可实现远程语音、监听。也可外接吾频设备，增强语吾、监听效果。9）产品即插即用，使用便捷插上网线，接通电源即可完成产品安装；只要有网络的地方就能监控，可以轻易传输到互联网的任意区域；不借助第三方软件，使用IE浏览器即可管理；10）定时录制，图像抓拍、开机自录、断电续传支持工作日定时录制及图片抓拍，支持SD卡及本地保存。11）录像功能提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能：3.中心管理平台介绍监管系统的核心，承担集中监管功能，对视频信息的获取和管理享有最高权限。因此考虑到总控制中心，实现全网监控视频接收、重要视频集中存储、监控设备统一管理以及权限统一分配。从“统一规划、分级管理”的角度出发，采用华迈公司的多级管理IP监控解决方案，按其组织架构以及各级机构对监控业务的不同需求建设总控制中心、分控制中心、监管点的多级管理模式。3.1平台服务组成3.1.1核心业务管理服务器(CMS)系统的核心业务服务器。负责处理监控的业务逻辑，进行权限等控制。根据业务逻辑需要，会发送命令给DMS设备管理服务器、MTS转发服务器、SS存储服务器等进行处理。系统的容错、负载均衡、动态集群等都在CMS上实现。3.1.2媒体转发服务器(MTS)MTS实现对音视频流和其他数据的转发，分发和流控制，该服务器模块是整个系统的核心视频流媒体转发服务软件能够对多客户端复用相同现场图像的流媒体转发管理和现场流媒体带宽限制管理，保证有限带宽下的多路同时访问和降低现场存储设备的网络负荷。视频流媒体转发服务器支持视音频流的转发，支持网内多用户对一个音视频流的访问，实现有多个网络客户端同时访问同一远程画面时,可以通过视频流媒体转发服务器进行转发,从而在网络上只占用一个通道的资源。多个MTS模块可按照网络结构进行级联和支持。3.1.3存储服务器(SS)集中存储服务软件能够实现在监控中心集中录像功能，通过MTS转发服务器向前端设备获取音视频数据，存储在独立的存储介质上，支持标准的NFS、SAMBA、ISCSl等文件协议，支持ASF流媒体文件格式的存储和RTSP实时流媒体国际协议的回放.支持流行的DAS、NAS、IP-SAN、FC-SAN存储方案，能够适用不同厂商的产品。支持中心存储、回放，也支持设备端录像的查询、回放、下载等操作，执行存储计划。3.1.4设备管理服务器(DMS)负责进行设备管理，向设备执行查询配置命令，向设备发送操作命令，收集设备网管信息，收集报警信息并执行报警联动策略。3.1.5WEB服努器向客户提供Web访问功能。管理员和客户端以WEB形式提供,方便灵活修改管理逻辑,方便与其他系统接口。3.1.6解码上墙服务器实现嵌入式解码器、软解码服务器的视频输出，可连接DLP、电视墙等。3.2智能应用3.2.1智能行为分析在跟中人群相对集中的地点等公共场合杂，往往容易出现各种异常情况。可以支持各种行为的智能分析：如下图所示：人员突然聚集报警人员状态突然变化（加速跑步、摔倒）报警敏感区域的徘徊报警常观动作、行为建模异常动作、行为检测异常公共场合聚众、斗殴徘徊检测、报警翻越报警逗留超出预设的时间立即报警*法跨越立即报警遗留物尾随进入对于某弊重点场所,可以24小时自动检测所有走道，一旦发现遗留物（超过规定时间）,立即报警，并自动切换该视频到监控中心大屏。对于各种定义的行为，能够进行智能分析检测，并支持联动告警。3.2.2人脸识别对比技术目前校园安保都是以安保人员看监控画面为主，发现可疑人员后再进行跟踪，这种方式效率低而旦会漏掉很多，所以就会出现学生报警后只能查到是谁偷的，可小偷早就成功离开校园。而小偷往往都是在各个学校循环作案，如果可以把小偷的照片发给其他学校一起抓捕就需要人脸识别对比技术。这一技术的应用是在学校主要的出入口场所，按照人脸识别摄像机进行人脸识别抓拍后再和后端的人脸对比服务器进行比对,这将可以第一时间发现嫌疑人,并通知安保人员进行抓获。本系统能够对经过设定区域的行人进行人脸检测和人脸跟踪,抓拍出最为清晰的人脸图像。抓拍界面如下图所示，系统可以配置黑名单数据库。人脸比对识别主要是对抓拍到的人脸与黑名单数据库中的人脸照片进行实时比对，如果人脸的相识度达到阀值（可人工设置）,系统自动可通过声音等方式进行预警，提醒监控管理人员。监控管理人员可以根据双击报警信息杳看抓拍原图和录像进行核实。3-2.3入侵检测模式自动入侵检测模块，可以自动检测出视频画面中的运动行为特征。入侵检测既可以在固定摄像机上使用，也可以在PTZ摄像机上使用（支持在PTZ摄像机的各个预置位上进行自动巡视入侵检测）。入侵检测是一种运动行为检测模式，它基于防区进行检测，有效的扩大了检测范围，是针对攀越或穿越围栏周界而提供的检测模式。3.2.4非法停车检测模式智能非法停车检测模块，可以对非法停留的交通工具进行检测一一当交通工具在防区内非法停留时发出报警。此工作模式用来监测停靠在大门外的可疑车辆等情况，在非法停车检测模式下，用户可以自主设定非法停车的参数，例如防区形状和数量、布防时间段、交通工具的最短合法停留时间等。3.2.5报警联动的实现与应用网络视频监控系统采用新一代的视频监控技术，有效融合了视频监控和报警联动功能,将传统的视频监控系统和报警系统合二为一。报警联动的实现过程在逻辑上可分为：1）报警信号的采集；2）报警信号的传输；3）报警存储；4）报警信号的应用。D报警信号的采集报警信号采集主要由报警单元完成，报警单元主要指报警信号的发生设备，为监控系统提供报警信息。在各乡村村委会及各村重要路段接入紧急报警设备，当有紧急情况发生时,按此按钮即可将现场的报警图像传输到监控控中心及派出所。通常报警设备有红外、烟感、门磁、紧急按钮等等，报警设备通常提供开关量输出，由前端编码器接受开关量信号，实现报警信号接入系统与告警联动。报警信号的接入示意图如下：紫急按钮O红外报警器IP Nc(WodC期您、3其他报警设豁图4.3.1报警信号接入图2）报警信号的传输报警信号的传输过程指报警信号经前端编码器，在本地输出或通过IP网络传到后端的一个过程。报警信号最终有三种流向：A报警信号经本地编码器输出，触发本地声光电等报警；A报警信号通过网络，经平台到客户端触发声、文字等报警；A 报警信号通过网络，经平台、客户端发送至第三方系统，提供报警。a»fftXttllflMCUAftfiLWti图4.3.2报警信号流向图3）报警信号的存储网络系统监控系统具备完善的信息存储和管理功能，系统能够自动存储报警相美记录,可以提供相关记录的直询、导出等功能。3.2.6语音对讲、广播喊话>提供监控点音频上传到客户端功能：A提供客户端音频向监控点广播喊话功能：>提供客户端与监控点之间的双向对讲功能：A通信过程中的音量大小可调节；>支持回声消除，保证双向对讲时的效果：A可以实现监控点与监控中心、监控中心与监控中心之间的双向音频功能，同时支持对双向语音的录制。3.3平台特性华迈千里眼在视频行业已经有十多年的经历了，积累了不少宝贵的行业技术及应用的经验，这在平台的开发中都有体现，比如：3.3.1网络传输策略网络自适应算法，自有的网络传输自适应算法以提高网传效率与性能，有效兼顾日益凸显的网络带宽和数据传输量的矛盾。当网络状况良好时全速传输；在网络状况变差时，首先保证重要数据优先传送，同类数据（如视频图像一类的）则支持不同传输策略的选择，同步调整码流和显示，改善用户的观感，以最好的方式呈现数据。1）可将智能视觉监控系统的录像功能设置为“报警触发录像"，即在发生报警时才触发录像功能，这样可以过滤掉大量无用的录像内容，既节省了录像硬盘空间延长了可录像时间，又避免了翻看录像时的大量繁琐工作，只需对报警时的录像进行确认即可。这样在有学生或社会闲杂人等翻越围墙时可以触发录像，给事后取证提供的方便！2）智能视觉监控系统可检测不同方向的入侵，可根据需要设置进入防区的方向为非法方向，而出防区的方向为合法方向。这样就只对进入防区的人进行检测并报警，而对走出防区的人视而不见。3）智能视觉监控系统支持日程设置，即可对监控区域划分时段进行不同的检测方式。例如，白天学生放假时可以将这段时间设置为外人人员翻越围墙时检测（单方向性，由于学生不在学校，只检测从外面翻越围墙入侵学校的人）；这样保证了监控的合理性。晚上可能会受到光线的影响，可以考虑使用远红外摄象机！3.3.3合理的服务架设1）动态集群：系统关键服务器均支持动态集群技术。当用户需要扩容时，只需要将新的服务加入配置，无需重启系统即可动态生效，扩展系统能力.系统支持动态增加相同的服务，先天具备容错能力。某台服务器因为硬件故障死机，有其它服务器可以接替工作，保证系统不间断运行。2）负载均衡：集群中的服务器可以在负载均衡算法下动态生效，保证每台服务器压力大致相同，可保证系统连续稳定运行。3）双机热备：系统中的业务管理服务器为单服务器,使双机热备技术保证不间断运行。可选择会话复制或不复制。另外系统中的WEB服务器和数据库可以使用数据库本身的备份技术或第三方软件进行热备，保证系统运行。3.3.4灵活的用户管理1）权限组技术：系统使用权限组进行权限管理，可以方便进行各种复杂的权限管理操作。可以对木组织下的权限进行细化控制，也可以对其它组织下的权限进行控制，完全满足复杂使用要求。权限组对设备和服务进行详细控制。2）多用户支持：系统对操作人员进行了：操作员、管理员、WEB版操作员、上级中心操作员、网管操作员的划分。分别提供客户端，使不同业务不重叠，简单了用户使用，使各种人员的操作更专业。也方便进行管理。3）用户自由分级管理:用户可以自由地创建任意用户组，并为不同用户组独立分配各种不同的权限，实现精确权限管理。同时，可以仿真组织架构，实现用户及用户组的分级管理。4）无限级组织结构:系统支持无限级组织结构，可以满足用户管理组织和设备的要求.权限按组织结构进行细化，可实现复杂的管理要求。3.4终端应用介绍监管端主要由PC客户端、WEB网页、手机客户端来完成。APC客户端观看：管理部门可通过我公司提供的专用客户端软件通过专网/互联网同时查看所有网络摄像机实时图像，客户端具有多画面分屏查看功能，所有监控点图像一目了然，并可对热点区域进行全屏观看。授权用户能对指定分配的设备、通道进行实时图像浏览。支持单画面和多种多画面模式的切换浏览，授权用户在播放实时视频的同时能够根据需要进行图像显示、缩放、抓拍和录像等功能。系统能够根据用户需求，针对选定的视频图像指定调用分组、播放顺序和每组播放时间的计划，并根据计划执行，可分多个场景进行轮训。客户终端上显示监视图像的时间、地点等消息。系统支持多用户同时监视同一路实时视频。系统支持在进行实时视频播放或者I可放录像时将瞬间的图像抓拍并以图片方式保存,授权用户可根据需要将抓拍图像存储到指定位置，并对存储的图片进行检索。支持图像资料的下载，并且下载的图像资料能在通用播放器上播放。支持图像的手动切换、定时切换、分组切换和报警切换等功能。Web网页观看：该方式为最便捷的使用查看方式，用户可在任意电脑上登录运营平台,根据IPC设备是否需要授权访问许可，输入授权的用户名及密码选择要关注的监控地点即可立刻查看远程视频图像,根据权限分配还可进行截图、录像等操作。SGIOO tfa¥16千里£况或溯宽用户H 田KiI昼 *身与立恃软性下餐 UH手机观看：新型的手机监控方式，拓展了监控系统的使用范围。主动智能报警功能辅助监控人员完成监控任务，提高了监控效率。适用于当前使用本地监控的所有场合和需要远程监控、无线监控的场合，其主动报警功能适用于需要报警辅助监控的场合。支持使用Android、IoS等智能手机。主要功能有：1）、采用平台所分配的帐号登录APP软件，根据平台赋予的权限来观看相应的视频源。2）、通过对摄像机进行云台控制、录像回放、语音监听等功能。第四章系统方案设计1系统组网拓扑图2、前端监控点2.1前端监控点部署原则视频监控点安装在重点部位、要害部位、治安、刑事案件多发路段、区域、交通要道等，主要安装在以下需实时直接掌控的重点部位：1）容易发生群体性事件的重点敏感区域。包括：镇党政机关、广播站、金融单位、学校等的出入口及周边需要关注的关键部位。2）交通枢纽及主要交通干线沿线。包括：a）镇际出入口，有镇级治安关卡、公路出入口等公共场所出入口；b）区间交叉口，几大区块之间交界地带的街道、路口等：C）出入口防控，包括各街道之间结合地带的道路、路口等。3）重要警卫目标、通讯枢纽和内部重点部位。4）治安管理重点、难点区域和易发案区域。包括举行大型体育比赛、展览、文艺演出等活动的举办地点，案件高发的治安要点，各类重点专业市场，公共复杂场所等5）公安机关需要重点监控的其他区域。根据监控点的特点和监控目标范围的需求，合理选择摄像机和安装方式。2.2前端摄像机的选用原则摄像机主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。前端摄像机是整个安全防范系统的原始信号源,摄像部分的好坏及它产生图像信号的质量将影响整个系统的质量。本方案中，前端摄像机的配置原则如下：D对于监控场景单一的环境可以采用枪式固定摄像机：2）要求可以识别人脸、车牌等图像细节，图像清晰度要求较高的固定目标监视区域可以采用高清枪式摄像机（如卡口等）；3）对于像十字路口等要求多角度监控的区域，可以采用高速智能球：对于重点目标监视区域可以采用高清智能球；4）对于监控目标多样、地域情况复杂、车流量特别大的区域和部位，采用多目标监控,可选用1个球机；5）摄像机的选型和配置应根据监控点具体需求，可以灵活选用及组合；摄像机的安装位置应能覆盖需要监控的区域，尽可能选在路灯处，提高照度，以获得较好质量的图像。6）光线差但需要晚上监控的区域，取得有限范围内的低照度环境下的监控图像，必要时可增加照明灯光。部分补光困难的监控点可以考虑采用红外线摄像机：3.网络传输系统规划3.1光纤传输线路传输系统是远程监控系统的关键组成部分，负责各种信号和指令的上传下达。本系统主要通过光纤和现有以太局域网、Internet完成数据传输，也可数字微波、无线扩频、DDN等多种远程数字传输媒介，将图像、数据信号进行压缩编码传送到中心控制端，同时将中心端发出的控制信号传回远端基站。因高清监控均为数字信号，固本系统传输通过现有网络环境、架设光纤、专网的方式或者其他网络方式等将前端数字信号进行回传。监控系统中，视频信号的传输是整个系统非常重要的一环，这部分的造价虽小，但关系到整个监控系统的图像质量和使用效果，因此要选择经济、合理的传输方式。目前，在监控系统中最常用的传输介质是双绞线、光纤等方式，对于不同场合、不同的传输距离，应选择不同的传输方式。3.1.1视频双绞线传输视频双绞线基带传输是用5类以上的双绞线，利用平衡传输利差分放大原理。这种传输方式的优点是线缆和设备价格便宜，传输距离相对较远。3.1.2光缆传输常用的光缆传输是“视频对射频调幅，射频对光信号调幅”的调制解调传输系统。光缆传输技术是远距离传输最有效的方式，传输效果也都公认的好，适于几公里到几十公里以上的远距离视频传输。具体实施为普通视频线、控制信号线（附近监控点）到光端机发射端,通过光缆把视频信号传输到监控中心的光端机的接收机还原成视频信号进行监控和存储:控制信号通过光端机和光缆传输到前端设备，完成对前端云台、变倍镜头、高速智能球、其他联动设备进行控制。系统按三层监控布。第一层为建筑物外围道路监控，可实现人群流动监控，人员聚焦观察。第二层为可选监控层，实现建筑物的外墙立面的无缝监控，防止不法人员非法入侵。第三层为建筑物出入口监控,详细记录进入建筑物人员的详细特征，可预留实现人员面部识别。3.2网络要求考虑到网络监控系统联网的要求，传输网络性能应满足以下指标：A网络时延上限值为300ms:A时延抖动上限值为50ms；A丢包率上限值为xl03。视频流的传输必定会带来大量的带宽被占用，所以我们对所占用的网络带宽要做出合理的计算，既不造成网络的拥堵，也要节约网络资源。针对本次监控项目网络建设的带宽要求：每个前端只需要传1路监控的图像，为保证系统稳定的运行，要求前端接入交换机带宽不小于2Mbps；派出所监控平台到核心交换机的数量应该不小于100OMbps；值班室客户端到监控平台的网络带宽应不小于10Mbps；视频监控网络建议进行专网建设，以避免引起其他网络设备的数据传输。在规定的网络传输性能条件卜，监控用户终端通过中心监控平台访问本地监控系统的通信协议传输时延小于500ms,访问监控资源时延小于2s由于传输距离较远，介质需采用光缆，传输速率IOoOM/bps,根据产品选型，后台实现720P/96
