新GE11 导导联线-专利交底书.docx

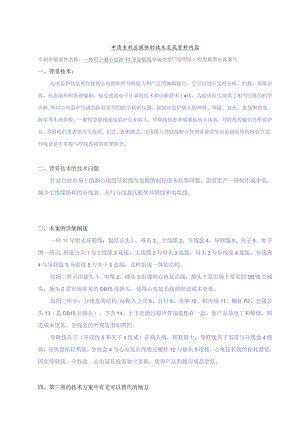

申请专利应提供的技术交底资料内容专利申请案件名称：一种用于测心电的11导导联线申请类型发明区）实用新型内部案号一、背景技术：心电监护仪具有良好的心电图软件分析能力和广泛的编辑能力，它可以进行实时分析，扫描，屏幕回放，形态图形和条图编辑，集先进的电子计算机技术和诊断技术于体，为临床医生提供了相当完善的科学诊断.所以心电监护仪成为医院常用的医学精密仪器，能同时监护病人的呼吸、体温、血压、血氧饱和度、脉率等生理参数。一般用导联线连接监护仪和病人，导联线的患者端紧贴病人体表，导联线传输信号给监护仪。导联线的患者端有夹持式、扣式、香蕉插式。主电缆与导联线配合使用是最常见也是最实用的组合方式，分线盒是主电缆与导线连接的重要部分。二、背景技术的技术问题针对目前市场上的测心电的导联线与电缆的制作成本高等问题，急需生产一种制作成本低，减少主线缆损耗的分线盒，及与分线盒匹配的导联线和电缆线。三、本案的详细阐述一种11导钳式导联线，包括公头、母头3、主线缆2、分线盒4、导联线5、夹子6。如下图一所示：所述公头1与主线缆2连接，主线缆2与母头3连接，母头3与分线盒4连接，分线盒4与导联线5,导联线5与夹子6连接，这样组成一体的结构。如图二所示由插头1、电缆2、插头3组成的心电延长线，插头1是市场上常见的DB15公插头，插头2是市场常见的DB15母插头，使得心电延长线的制造成本更低。如图三所示：分线盒的结构:标贴入上壳8、公付9、骨架10、机内线11、螺杆F2、金属公头13（是DB15公插头）、下壳14。上下壳通过超声焊接装配在一起，使产品易返工和维修，制造成本更低。分线盒的外观造型如图四。导联线夹子（导联线5和夹子4组成）在病人端，损耗最大，导联线夹子需常与分线盒4插拔，分线盒损耗稍低，分线盒4与心电延长线通过螺杆12与插头3连接，心电延长线的损耗最低，因此导联线、分线盒、心电延长线需独立更换，使得产品的使用成品更低。四、第三项的技术方案中有无可以替代的地方五、第三项的技术手段产生了什么技术效果本实用新型通过公插头1、母插头2、主线缆3、分线盒4、导联线5、夹子6组成可拆卸式心电导联，导联线、分线盒、心电延长线可以独立更换，使使用成本更低。心电延长线使用市场上常见的DB15公母头，使心电延长线的制造成本更低。DB15母头设计在分线盒端，可以避免更换分线盒时发生触也危险。分线盒采用上下壳设计，使制造成本更低，返工和维修更容易。11导导联线每根是独立使用，可以单独更换，使使用和制造成本更低。六、本案需要保护的要点1.U导导联线各部件的组成；2.心电延长线的结构组成。3.分线盒的外观造型和各部件的组成。七、附图图一图三3±图四
