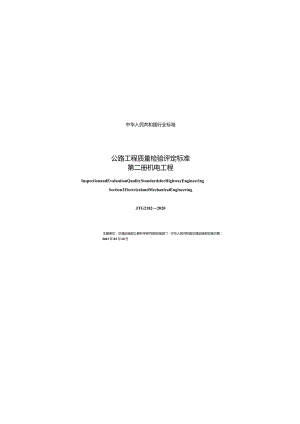

中华人民共和国行业标准公路工程质量检验评定标准第二册机电工程InspectionandEvaluationQualityStandardsforHighwayEngineeringSection2ElectricalandMechanicalEngineeringJTG21822020主编单位：交通运轴部公路科学研究院批准部门：中华人民共和国交通运输部实施日期：2021年03月Ol日-X-<-A刖百根据交通运输部关于下达2011年度公路工程标准制修订项目计划的通知（厅公路字（2011,115号）的要求，由交通运输部公解科学研尢院作为主编单位承担公路工程质量检励评定标准第二册机电工程（JTGF80/2-20O4）的修订工作。近十余年来，大量新产品、新技术和新工艺在我国公路机电工程中得到了广泛应用，促进了公路机电工程的不断发展。编写组通过对公路机电工程的建设单位、设计单位、施工单位、监理单位和检第单位的调研.对原标准进行了全面修订.本标准包括9章和4个附录，即：1总则、2术语、3基本规定、4监控设施、5通信设施、6收费设雄、7供配电设施、8照明设施、9陡道机电设施、Ptt录A机电工程分项工程划分表、附录B工程质量检脸评定用表、附录C机电工程外观质量限制缺陷、附录D通倍管道试通的检验与评定.本次修订的主要内容包括：1.调整了机电工程分项工程检查频率，增加了质量保证资料相关要求.2.监控设施分部工程增加了道跟视频交通事件检测系统和交通情况遍查设施。气象检烈器分项工程增加了路面状态检iW器功能，闭路电视监视系统分项工程增加了高洁视须信号的传输通道指标.3.通信设施分部工母增加了IP网络系统、波分复用（WDM）光纤传输系统和固定电话交换系统.通信管道与光、电缆线臀分项工程调整为通信管道工程和通信光缆、电缆线路工程两个分项工程.删除无线移动通信系统、紧急电话系统.4收费设施分部工程增加了ErC专用车道设翁及软件、ETC门架系统、超限检窝系统和联网收费管理中心（收费中心）设番及软件.入口车道设管和出口车道设务分项工程改为入口混合车道设答及软件和出口混合车道设答及软件分项工程.5.低Ik配电设施分部工程改为供配电设底分部工程，增加了中乐配电设；Sh中压设各电力电缆、电动汽车充电系统、风/光供电系统和电力监控系统。6.照明设施分部工程划分为路段照明设施、收费广场照明设速、服务区照明设施和收费天棚照明设施4个分项工程.新增亮度、亮度纵向均匀度等检查项目.7.陡道机电设施分部工程增加J.隧道视频交通事件检测系统和柏流风机.报警与诱"设施分项工程调整为手动火灾报警系统、电光标志和发光诱好设施3个分项工程.自动火灾报警系统单列为一个分项工程.紧急电话系统分项工程调整为紧急电话与有线广描系统分项工程.本标准由刘玉新负责起草第1、2章，张智勇负费起草第3章，方正国8、黄晨负责起草第4章.朱传征、王磊负员起草第5章，朱立伟、储减费负费起草第6章，陈建负费起草第7章.杨勇负责起草第8章.于江浩负责起草第9章.田Bfi萍负费起草附录.请各有关单位在执行过程中.将发现的问题和意见函告本标准日常管理组.联系人：刘玉新（地址：北京市海淀区西土城路8号.交通运炮部公路科学研究院.邮政爆码:100088：电话：010-62071807.传真：010-62017616：电子邮箱：yx.IiuM）.以便下次修订时参考.主编单位：交通运埼？K公路科学研究院参编单位：中路高科交通检费检验认证有隔公司广东省交通集团有限公司中国公臀工程杏询集团有限公司主编：刘玉新主要参编人员：张智勇朱传征朱立伟方正鹏王陈建于江浩杨勇储诚费黄晨田朋萍主审：顾新民参与审查人员：成平张建军张意吸刘硕王树威吴有铭王辉苏鹤俊李剑平杨晓东邹小春彭森张建超刘振全梁家林张洋T荣岳云涛尹林陈日强顼剑平参加人员：李洪琴孙岳李伟夏张子玉张萌汪成那然燕凌丁伟智王烧崔哈晶张翊王晓双现朋彬张闽田目次2术语-2-3基本规定-3-3.1一般规定-3-3.2工程质St检验-3-3.3工程质量评定-4-4监控设施-5-4.1车辆检剽器-5-4.2气象检剽器-6-4.3闭路电视监视系统-7-4.4可变标志-10-4.5道路祝频交通事件检刑系统-11-4.6交通情况调查设施-12-4.7监控（分）中心设善及软件-13=4.8大屏幕显示系统-15-4.9监控系统计算机网络-15-5通值设施-17-5.1通信管道工程-17-5.2通信光缆、电缆线路工程-17-5.3同步数字体系（SDH）光纤传输系统-18-5.4IP网络系统-20-5.5波分复用（WDM）光纤传总系统-21-5.6周定电话交换系统-23-5.7通信电源系统-24-6收费设施-26-6.1入口混合车道设备及软件-26-6.2出口混合车道设答及软件-29-&3ETC专用车道设备及软件-32-6.4ETC门架系统-35-6.5收费站设符及软件-37-6.6收费分中心设备及软件-38-6.7联网收费管理中心（收费中心）设备及软件-39-6.8IC卡发卡编码系统-40-6.9内部有线对讲及紧急报警系统-41-6.10超限检测系统-41-6.11闭路电视监视系统-43-6.12收费站区光缆、电缆线路工程-46-6.13收费系统计算机网络-47-7供配电设施-49-7.1中压配电设备-49-7.2中压设备电力电观-54-7.3中心（站）内低压Ie电设招-55-7.4低压设备电力电揽-57-7.5JV光供电系统-57-7.6电动汽车充电系统-58-7.7电力监控系统-59-8照明设施-61-8.1跑段照明设施-61-8.2收费广场照明设施-62-8.3融务区照明设施-62-8.4收费天棚照明设施-63-9隧道机电设施-S5-9.1车辆检割器-65-9.2闭踩电视监视系统-65-9.3紧急电话与有线广播系统-65-9.4环境检刑设答-66-9.5手动火灾报警系统-67-9.6自动火灾报警系统-67-9.7电光标志-68-9.8发光诱导设施-68-9.9可变标志-69-9.10隧道视频交通事件检测系统-69-9.11射流风机-70-9.12柏流风机-71-9.13照明设施-71-9.14消防设施-72-9.15本地控制器-73-9.16隧道管理站设番及软件-74-9.17隧道管理站计算机网络-75-9.18供配电设施-75-附录A机电工程分项工程划分表-76-附录B工程质检验评定用衰-79-附录C机电工程外观质限制缺陷-82-附录D通信管道试通的检验与评定-83-本标准用词用语说明-84-附件公路工程质检赛评定标准第二册机电工程条文说明-85-1总则-86-3基本晟定-87-4监控设施-88-5通信设施-90-6收费设施-92-7供配电设施-94-8煦明设施-96-9陵道机电设施-97-1总则1.0.1为加强公路机电工程质量管理.皮范公路机电工程施工质量的检验评定.统一工程质量检验标准和评定标准.保证工程质域.制定本标准。1.0.2本标准适用于各等级公路新建与改扩建机电工程德工质量的检验评定.1.0.3公终£电I：词冬分项工程抽样检查为I率应符:B卜列要求：施工单位自检为100%；监理单位抽检不低T-30%；检测单位交工及量检费不低于30竣工质量鉴定不低于10%。测点数应不少于3个.当测点数少于3个时.应全部检查。1.0.4对特殊地区或采用新产品、新技术、新工艺的机电工程.当本标准中缺乏适宜的质量检验标准时.可参照相关技术标准、设计文件或根据实际惰况制定相应的质量检验标准.并报主管部门批准.1.0.5公路机电工程质量检验评定除应符合本标准的烦定外，尚应符合国家和行业现行有关标准的燃定。2术语2.0.1检5inspection对被检查项目的特征和性能进行检查、检测、试验等.并将结果与标准段定的要求进行比枚.以判定其是否合格所进行的活动。2.0.2评定evaluation对分项工程、分那工程、单位工程和合同段工程的质量进行检验.并确定其工程质量等级的活动。2.0.3关键项目dominantitem分项工程中对设番安全、耐久性和主要使用功能起决定性作用的检查项目.在本标准中以""标识。2.0.4一般项目generalitem分项工程中除关键项目以外的检杳项目.2.0.5外观质量qualityofappearane公踪机电工程务设施在运行状态下，通过观察和必要的量测所反映的工程外在质量.3基本规定3.1一般规定3.1.1公路工程质量检验评定应按分JJi工程、分部工程、单位工程逐级进行，并应符合下列规定.1在合同段中.具有独Vit匚条件和功能的工程为单位工程.2在单位工程中.按系统功能划分的工程为分部工程.3在分部工程中，根据设善类型、功能等划分的工程为分项工程.3.1.2服位工程、分部工程和分项工程应按本标准附录A进行划分。3.1.3公路工程质量检验评定应符合下列成定：1分项工程完工后.应根据本标准进行检检.对工程质量进行评定。跆蔽工程在隐蔽前应险查合格。2分部工程、单位工程完工后，应汇总评定所国分项工程、分部工程炭量资料，对工程质量进行评定.3.2工程质检腺3.2.1分项L程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。3.2.2分项I.质量应在所使用的量备、不件及德工控制要点等符合基本要求的规定.无外观质量限制缺陷且质量保证资料真实齐全时.方可进行检验评定.3.2.3接本要求检直应符合下列规定：1分项工程应对所列基本要求逐项检杳，经检直不符合规定时.不得进行工程质量的检验评定.2分项工程所用的各种设缶、配件的型号、规格、数量及质量应符合合同要求及有关技术标准规定。3.2.4实JM项目检验应符合下列规定：1对检杳项目按畿定的椅查方法和孩率进行随机抽样检验并计算合格率.2应按式（3.2.4）计算检查项目合格率：检查项目合格率（。6）=介格的点数该检查项目的全部检查点（纨）数×100<o (3.2.4)3.2.5检直项目合格判定应符合下朔短定：1施工单位和猿理单位在工程完工后进行质it检验时所有项目合格率应为100%.否则应进行整修或返工处拜直至符合要求后再进行交工质量检测。2检测单位在进行交工质量检测和竣工质量程定时.关笈项目的合格率应为100%.否则该检查项目为不合格：一般项目的合格率应不低于90%.否则该检查项目为不合格.3.2.6外着茨量应进行全面检壹，并满足甥定要求，否则该检臆项目为不合格.3.2.7L程M有真实、准确、齐全、完整的速工原始记录、试验检出!数据、次量检验结果等质量保证资耗。质量保证资料应包括下列内容：1设备和材料报验资料.包括产品出厂检验合格证明和有资质的检飘机构出具的合格检费报告：2所用主要原材耗、设篇的现场帕查质量检验结果，包括施工单位的委托送样及监理单位的拍检委托送样的检脸报告：3设符和软件安装调试记录：4隐蔽工程验收记录及座工影像资料：5施工过程中的检验测:武记录，包括施工单位的自检记录和监理单位的拍检记录；2施工结束后的检验测试记录：7其他应具存的货料.包括施工过程中遇到的非正常情况记录、根据工程实际情况必须具备的相关行业检测验收文件等，3.3工程质*评定3.3.1工程质欧浑定等级应分为合格与不合格。3.3.2分项工程、分部工程、单位工程质量泞定应在符合本标准附录B规定的资料.3.3.3分项工程质量泞定合格应符合下列虑定:1基本要求应符合规定.2外观质量应满足要求.3检脸记录应完整.4实测项目应合格.33.4%:：I程咯应符合下列规定:1评定资料应完整。2所含分项工程评定应合格.3.3.5单位工程质量评定合格应符合下列规定:1评定资料应完整。2所含分部工程评定应合格.3.3.6断套学位工程合格，读合同段的工程质*评定为合格:所含合同段的工程质量合格.该建设项目的工程质量评定为合格.4监控设施4.1车辆检测器4.1.1车辆检测器应符合下列基本要求：1车辆检剽署设符根据类型应符合现行环形线圈车辆检胞8D(GB/T26942)、地磁牟辆检测器3(GB/T3554S)、交通信息果集我波交通流检测器(GB/T20609),交通信息采集视频车辆检押器(GB/T24726)等相关标准的燃定.2车辆检测器设番及配件的型号规略、数量应符合合同要求，前件完祭.3车辆检测器安装结构应程定，机箱外部完整。4车辆检测器传感器安装应符合设计要求，检剽区域正确。5全部设番安装调试完毕，车辆检押器应处于正常工作状态.项次检查现目技术要求检查方法1基础尺寸符合设计要求.允许僧差:(-50.*100)an长.宽用卷尺测量.埋深百吃蔽工程验收记录或实测2机箱、立柱防Sf涂层厚度符合设计要求.无要求时符合现行GB/T18226的规定涂层测屏仪测量3立柱竖直度(傲波、视城、超声波车辆检沸a>1全站仪或肾直度测量仪测量4绝维电阻寻电端子对机壳NSOJlQSOoV绝电阻消试仪测量5保护接地电IaWlQ接地电阻测量仪溯信6防雷接地电阻(微波、视掾、超声波车辆检刑8)WIOQ接地电阻测曼仪测量7共用接地电阻如外场设备的保护接地体月防雷接地体大分开设置.则共用接批电用W1接地电阻测量仪测最8车流量:相对误差线遇、地磁：这2%:微波、视分.超声波：5%人工计数测量与采集结果比校9车速相时谋差WfflG测速仪渊量与采集结果比较.取各险测军筠车速设券绝对值和的平均值10传性能24小M院察时间内失步现象Wl次或BERWKr；以太网传域先包率WO.1%数据传输测试仪或网络测试仪Kftll自检功能自动?测设番话行状态.故那时实时上传故障信息功能验近I2复原功能如电后.设普能自动恢复乳正常通信状态.井被上位机功能脸运4.1.2车辆检测器实溯项目应符合发，1.1.2的规定。表412车辆检渊器实测项目或控IM系线识别.断电或故冷崩存储数据保持不变13本地搽作与维护功能i够与便携机连接进行检测和惟炉功能脸仁4.1.3车辆检测.器外现质量应符合下列规定:1不应存在本标准附录C所列限制缺陷.4.2气象检测器4.2.1气象检理!器应符合下列基本要求：1气象检测器设番应符合现行公路交通气象监测设施技术要求(GB/T33697)等相关标准的规定.2气象检测器设备及配件的型号规电、数量应符合合同要求.部件完整.3气象椅测器安装结构应稳定，主机箱外部完整。4探头安装高度、方位和尺寸应符合设计要求.6全部设备安装调试完毕，气象检款器应处于正常工作状态.4.2.2气象检4!器实沸项目应符合表4.2.2的短定.«42.2气软检测落实混项目L次检查项目技术要求检查方法1基础尺寸衣合设计要求.允许偏W：(-50.«100)m长、蜜用卷尺利量.««R隐蔽工程验收正录或实12机箱、立柱防腐涂层厚度符合设计要求.无要求时符合JI行GB/T18226的规定涂层测厚仪测量3立柱竖直度5mib全站仪或竖直度测量仪测被4第绿电阻强电3ft子对机夫750MC500V绝缘电阻测试仪测量5保护接fa电阻VlQ接地电IaiR量仅测:6防雷接比电Rl10Q接抱电用利量仪测8:7共用接地电阻如外场设缶的保护接垃体阳防雷接地体未分开设置.则共用接船电阻WlQ接地电用测量仪测f:8环境检测性能8.1Jfi度检测SS测量误整，±I.OV测量与采奥结果比较8.2湿度检溜器测It误差，±5R.H.8.3能见度检测卷测员次差：±10%或2?合设计要求8.4凤速椅测器测量误差:±51或融合设计要求9数据传输性能24小时就聚时间内失步现JtWl次或BERWlOT:以太网传输丢包率WO.1%数据传输测我仅或闷络溜试仅测量10降雨检#1功疑能检测到St水量功能电6或百百历史记录Il路面状况检测功能能检测路面十爆.制湿.积水、积雪、结冰等状况功能验证12自检功能自动检测设各运行状态.故停时实时上传故障信比功能验证13复原功能加电后.设品Ife自动恢发到正常通信状态.井被匕位机或控制系统识别.断电或故障物存储数据保持不变功能险证14友地探作与海护功能辖与便携机连接进行依测和锥护功能验证4.2.3气象检测器外观质量应符合下列规定：1不应存在本标准附录C所列限制球陷。4.3闭路电视监视系统4.3.1闭路电粒监幌系统应符合下则基本要求:1闭路电浸监视系统设备应符合现行(视频矩阵(JT/T897)等相关标准的剃定。2闭路电视监视系统设瑞及配件的型号烧格、数量应符合合同要求.部件完整。3外场摄像机安装结构应稳定.立柱安装竖直、牢固。4摄像机(云台)安装方位、高度应符合设计要求。5全韶设善安装调试完毕.系统应处于正常工作状态。4.3.2闭路电视监视系统实测项目应符合表4.3.2的规定。表432闭路电视监视系统实刑项目项次检森项目技术要求检衣方法1基础尺寸苻合设计要来.允许偏差：<-50,+l)am长、宽用卷尺渊盘.埋深fr隐IK匚程骏收记录或实测2机箱、立柱防腐涂层用度用合设讦要求无要求时符合现行GB/T18226的01定涂层测厚仪测量3立柱竖真度5*n全站仪或轻应度测量仪洌ft4绝缘电Hl强电端广对机光N5ojg50OT绝绿电阻测试仪测1：5保护接批电矶接地电阻测量仪测量6A防雷接出电用10接地电Iaiw量仪溺最7共用接灯电用如外场设售的安护接地体司防雷接地体未分开设置.则共用接Jft电用EIQ接地电阻测量仪沼量8传婚泄道指标8.1标清叫复合»«!信号8.1.1视须电平(700±30)BV信号发生器发送75£彩条信号或2T正弦平方波和条妆冲信号.用视探测江仪溜量8.1.2同步脉冲福度(300±20)BV信号发生Zt发送75,彩条俏号或2T正范平方波和条妆户信号.周视茅测武仪测量8.1.3回波E<7%信号发生春发送2T正弦平方波和条球冲信号，用祝爆测试仪#1量8.1.4亮度非线性三信号发生8S发送4调制五阶楼信号.用视域测试仪洌fi8.1.5色度/亮度指而不等±5信号发生器发送副鼓波境充的IoT伍号或副领波填充的条脉冲信号，用视城测试仪测量8.1.6色度/亮度时延筹100ns信号发生器发送副fil波境充的IOTfS号或副敦波填充的条妹冲信号.用视须*1试UMft8.1.7微分增注1(H佑号发生3S发送调制五防桶信号，用祝须测试仪测ft8.1.8激分相位1O,信号发生暮发送调制五防楼信号，用祝续测试仅溯8,1.9幅烦特性<5.8MHz带意内）±2dB信号发生器发送sinx/x信号.用视融测济仪测堂8.1.10视颇信事比（加权）356dB信号发生器发送多波群信号.用视须测试仪测量8.2高清Y、G（P«）、G（Pb）视探信号8.2.1Y信号输出量化误差<T070)%数字信号发生需发送高清/度2T脉冲和条幅信号，用数字视频#（试仪测量8.2.2G（P.）信号输出量化误差(-I0*10)%数字信号发生器发送高清/度2脉2和条幅信号.用数字视须测试仪测量8.2.3G（R）信号输出量化课差(-10*30)%数字信号发生器发送高清好度21,袜尸和条掘信号.用数字视城Sl试仪测屋8.2.4Y信号福爆特挽30JHz帝蜜内±3dB数字信号发生器发送高清不度多波察信号或SInVX信号.用数字视接测试仅测量8.2.5Y、G（P,）.G（B）信号的非统性失RA数字信号发生器发送高清"度五阶梯波信号.用我字视矫测试仪i«最8.2.6亮度通道的线性的应（Y信号的K系数）数字信号发工器发送高清解度2T脉冲和条幅信号.用数字视烦溯试仪测1：8.2.7YC,(Y/Pb)、YQ(YP*)信号时延差±IOns数字信号发生器发送高清时度彩条信号.用数字视探渊试仪测量8.2.8Y、CUPJ、Ge）信号的值唤比（加权）>56dB数字信号发生器发送静默行信号，用数字视频测试仪测量8.3高清G、B、R视皱信弓8.3.IG信号输出C：化误差(-0-*10)%数字信号发生器发送总清*度:H!1冲和条幅禁号，用数字祝颜测试仪测最8.3.2B信号输出It化误差(-10*10)%数字信号发生器发送高清IK度2T赫2和条福自号.用数字视城渊X仪测量8.3.3R信号输出量化误差(-0-10)%数字信号发'：器发送高清/度:H,秣2和条M名号.用«（字祝续测试仪测量8.3.4C/B/R信号幅顿特性30Mz待宽内±3dB数字信号发生器发送高清新度多波群信号或SinXZX信号.用数字祝烦测试仪测置8.3.5G.B、R信号的非线性失w数字信号发生器发送高清学度五阶梯汲信号，用数字视频测济仪测量8.3.6亮度通道的线性用应（G,B、R信号的K系数）M数字信号发牛器发送高调学度21脉冲和条幅信号.用数字探狗测济仪测8：8.3.7C/B、G/R、B/R信号时廷差±IOns数字信号发生器发送高清旷度彩条信号.用数字视算测试仪测量838G、B.R信号的信餐比356dB数字信号发生器发送静默行信号.用数字视家测试仪#Ii:9Kffi赛世面拒标9.1标清模拟复合视频值号9.1.1S花人工（不少于3人）主观评分9.1.2网纹沁分9.1.3黑白滚道K分9.1.4跳动沁分9.2高清视落信号9.2.1失JI24分9.2.2拖尾妾4分9.2.3跳慎N4分9.2.4抖动N4分9.2.5马婆克24分10数据使性倦10.1IP网络吞吐率满足设请文件中凹码H最大巧流要求.无要求时I518<长99»以太网性能测i仅测8:10.2IP网络传输时延符合设法要求无要求时WIObs以太网性能测试仪测量10.3IP网络丢包率不大于70%流量做荷时W0.1«以太网性能*1我仪测量H云台水平转动用度水平：350,实撞检验12云台/宜转动角度上却N15.TW90'实饿检验13旌视范围延合设法要求实搔检验外场摄像机安装程定性受大风乐府或接受变供、也实饿检验动8检论时做面动作平措、无抖动15自动光调节自动调行实懂检验16调黑功能快/自动聚焦功袋验证17受倍功能可对抬缰!机tt头的放大倍数进行调招功能验证18切换功能监控巽瑞可切换系统内任何摄像机功能验证19录像功能可录像.且录像回放清Bf功斐验证2O复原功能JO电后.设各能自动恢复到正常通俏状态.相与上位机或控制系统连接.井可靠工作功能验证注，主观评分可采用五级损伤制评定.D图像上不觉察行搅纺或干忧存在I6分I2)图像上桁行可觉察的损伤或干It存在I4分I3)图先上有明显的损伤或干忧存在，3分I4)图像上损伤或干执校严Sh2分：5)图像上损伤或干扰极产审：1分.4.3.3闭跄电视监视系统外现质域应符合下列跳定：1不应存在本标准附录C所列限制僦陷。4.4可变标志4.4.1可变标志应符合下列基本要求：1可变标志设备根据类型应符合现行高速公路LED可变信息标志(GB/T23828).高速公路LED可变限速标志)(GB23826)、道路交通信号灯(GB14887)、LED车道控制标志(JT/T597)等相关标准的规定。2可变标志设需及配件的型号翅格、数fit应符合合同耍求，部件完整.3可变标志安装结构应稳定.4可变标志板面安装方位、向度、高度应符合设计要求.可变标志门架的形式和结构应符合设计要求。5全部设番安装调试完毕，可变标志应处于正常工作状态。4.42可变标志实测项目应符合表4.4.2的规定。表442可变标志实测项目项次检大项目技术要求检查方法1基础尺寸符合设计要求允许偏差，(-5O,*l)o>长.优用券尺测昼埋注杳JaM二程险收记录或实测2机箱、立柱防腐深足用度符合设计要求.无要求时符合现行GB/I18226的坡定注层测厚仪测1:3立柱登H度5a全站仪或竖H度测量仪测量4绝绿电阻强电瑞子对机壳2509500V绝修电阻测试仪测量-IO-5只护接地电电4接地电Rl测St仪测盘6防雷接地电用WloQ接地电阻测量仪测置7共用接地电阻J外场设番的保护接i体现防雷接地体未分开设K.L共用接地电阻WlQ接地电阻测量:仅洲量8视认距离不辆以最大限速速度行驶时应不小于行军视呢实!*检验9发光单元色度坐标(x.y>符合相出产品标准的政定色度/'亮度计测量10显示展平均亮度亮度符合设计要求.无要求对.外场可变信息标志、可变KJ速标志最大亮度N8000cd/*.城道内可变信息标志最大亮度5000cdLED车道控制标志、交遇信号灯最大壳度31500cd/亮度计测量11数据传绿性箱24小时观察时间内失步现象1次或BERWlori以太网传输丢包率W0.1%数州传输溯M仪或河络测试仪测量!2显示内容及时、正确的显示监控中心H算机发送的内容实Ift检验13亮度调节功修可交信息标志、可交限速标志能根据环境亮度自动调岩昱示屏的亮度功能验证I4自检功脱移向赛控中心计算机类供显示内容的确认信总及本机工作状期自检信息功能验证15复隙功能加电后，设各能自动恢复到正常通信状态.井破上位机或控抬系统识别.断电或故埠前守储数据保持不变功能验证16本地!作与维护功能使弊0便携机连接进行检测和推护功能验证4.4.3可变标志外观质量应符合下列规定：1不应存在本标准附录C所列限制娥陷.4.5道路视频交通事件检测系统4.5.1道路视须交通事件检测系统应符合下列基本要求：1道路视频交通事件检翻系统设备应符合现行祝蕊交通事件检辨器(GB/T28789)等相关标准的短定.2道兆视频交通事件检费系统设番及配件的型号规格、数量应符合合同要求，部件完整.3全部设备安装调试完毕.系统应姓于正常工作状态.4.5.2道跑视频交通事件检#(系统实测项目应符合表46.2的规定.«45.2道路视频交通事件检测系统实测项目项次检查项目技术要求检查方法1中心设得接地迷接保护地、防雷地的接地连接线可毒连接到接地汇流排上日测检在必要时用接地电阻测量仪渭量2事件检SS率符合设计要求.无要求时：有效检测危围内90白天现场模拟事件沮行检验或18放标准事件源视接检验3交通参数检测相对谋控符合设计要求.无要求时:车流度W1O.军速WIffli实攒检验.不少于50筠军4有效检Sl施法符合设计要求.无要来时停止M件：，3(0ms逆行事件：200b;行人*件：NlOOm;挑洒物事件：ZlOOm;机动年驶高事件：£20QB白天现场模拟事件遇行检验或指放标泄，件源祝频检脸5典型*件检测功能具备停亡、逆行、行人.抓洒物、机动车驶离等事件检测功费：具有交通参数检测功轮的系统能避行车沌量、车速等交通参数检测功能验证6自动录像功能系统自动辅我并存储交通事件发生过程的彩像.能按要求设定记录时间功能验证7自诊断和报警功能初独信号丢失、系统设缶故障、网修通信故论等情况发生时.系统吨自诊断.记录并告警功能验证8N钟同步功能与随控系统或通信系统主时钟同步与主时衿进行比对4.5.3道踪视领交通事件检剽系统外观质量应符合下列规定：1不应存在本标准附录C所列限制僦陷a4.6交通情况调查设施4.6.1交通情况调查设施应符合下列基本要求：1交通情况调查设施设蓄应符合现行公路交通情况调查设iMJT/TlOoS)等相关标准的规定。2交通情况调查设施设i及配件的型号规格、数量应符合合同要求，部件完整。3交通情况调查设施设番安装结构应隐定，机箱外部完整。4传感器安装应符合设计要求.检测区城正确.5全部设番安奘调试完毕.交通情况调查设施应处于正常工作状态.4.6.2交通情况调查设施实变项目应符合表4.6.2的规定.表4.62交通情况调查设施实测项R项次检查项目技术要求检查方法1奥础尺寸符合设计要求，允许侑理：(-50.+100)Mi长、蜜月卷尺测量.埋深仪ISiK工程验收记录或实测2机箱、立柱防腐涂层厚度符合设计要求.无要求时符合现行GB/T18226的Mi定涂层测及仪泼量3立柱竖直度（曲波、视城、超声波设备）5obb全孙仪或登直度测员:仅测员4绝竦电Ia强电瑞子对机壳NSOm500Y绝竦电Rl测试仪溯1：5保护接她电阻w接施电阻测量仅测最6防雷接地电Ia（微波、视嫌、超声波交通情况IO接也电阻测et仪测S：7共用接地电阻妇外场设各的保护接地体和防雷接他体耒分开设电.则共用接地电Ia（IQ接姓电Bl渊最仪测最8机动车分类或分至误差符合设计要求，无要求时：10%到量与采集结果比依9车流量相对误差符合设计要求无要求时IW5»人工计数测量与采集结果比收10车速相M误差符合设计要求无要求时：8%测速仅测量与采集结果比较ll传输性能24小时观察对间内失步现煞WI次或BERWKr；以太网传输丢包率0.1%数据传输测试仪或河络测试仪测量12白检功能自动检濯设备运行状态.故埠时实时上传故障信息功能验证I3复摩功能加电后.改品费自动恢复到正常通信状态.井被上位机或控制系统识别.断电或故愚解存储数据保持不变功能验证14本地Ifc作与维护功能奘警与便携机连接进行检测*1堆护功缝验证4.63交通情况调查设施外现质量应符合下列规定：1不应存在本标准附录C所列跟制球陷。4.7监控（分）中心设备及软件4.7.1监控（分）中心设缶及软件应符合下列基本要求：1监控（分）中心软件应符合现行高速公路监控系统软件测试方法）（JT/T965）等相关标准的短定.2监控（分）中心机房应整洁.通风、照明、环境温湿度条件良好.3监控（分）中心设备及附件的型号政格、数量应符合合同要求.部件完整*4莫控（分）中心全部设答及软件安装调试完毕，系统应处于正常工作状态.5莫控软件包括系统软件与应用软件.系统软件应合法授权、应提交正式的授权使用证书.应用软件应提供软件开发、测冰文件.4.7.2监控（分）中心设备及软件实测项目应符合表4.7.2的规定.表472监控（分）中心设备及软件实测项目项次检查项目技术要求检查方法1监笠室内温度(1828)用SB湿度计测10个测点.取平均值2旗控室内湿度(3O-7O)%R.H.用孤湿度计测10个溜点.取平均值3监控室内防尘指施B级周内，设备上应无明V尘土）目«1检位4Iffi控室内垛声70dB（八）声级计渊量5IS控电内工作环境黑厦(5200)Ix可调照度计测信6绝缘电阻强电1子对机无250M化验油也收记录或用500V绝缘电Rl测洪仪抽测3台设备7!控中心共用接地电阻接地电阻测量仪测量8中心设备接地连接保护她、防雷地的接地连接浅可靠连缀到接地汇流排上HiW检衣.必要时用接地电阻测量仅测It9与外场设备的通片轮询周期符合设计要求实帙海验10与下项设番数据交校按设定的系统轮询周期.及时?ftfife与车辆检测器、气依检测器、可变标志等交换数据M"检测器在外场域行人二渊试统计.然后与中心按时河段逐一对比.时间不少于30nin：对于可变标志，在外场与中心比对信总的正确性和实时性!l图*曲祝功能能第%现济段的运行状况功能我证12系统工作状况Sa祝功能系统外场设Jfr的工作状态在计算机或大屏卷上正确显示功能验证13信息发布功能指令信息通过系统正确地传送到可变信息标志、交通信号灯、车道按副标志等设品功能验证14统计、直询、打印报表功能迷速、正确的技计.百沟指令、设备状况、系统故磅、交通参数等数1S.并打印相关报表功能验证15教据翁份、存鳍功能具有数据稿份、存储功袋.并带时何记录功版验证16和电自诊断功能可循环检测所有监控（分）中心内、外场设备运行状况，正81及时显
