仪表操作详细说明.docx

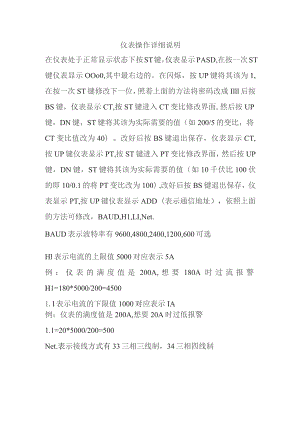

仪表操作详细说明在仪表处于正常显示状态下按ST键，仪表显示PASD,在按一次ST键仪表显示OOo0,其中最右边的。在闪烁，按UP键将其该为1,在按一次ST键修改下一位，照着上面的方法将密码改成Illl后按BS键，仪表显示CT,按ST键进入CT变比修改界面,然后按UP键，DN键，ST键将其该为实际需要的值（如200/5的变比，将CT变比值改为40）。改好后按BS键退出保存，仪表显示CT,按UP键仪表显示PT,按ST键进入PT变比修改界面，然后按UP键，DN键，ST键将其该为实际需要的值（如10千伏比100伏的即10/0.1的将PT变比改为100）,改好后按BS键退出保存，仪表显示PT,按UP键仪表显示ADD（表示通信地址），依照上面的方法可修改，BAUD,H1,LI,Net.BAUD表示波特率有9600,4800,2400,1200,600可选Hl表示电流的上限值5000对应表示5A例：仪表的满度值是200A,想要180A时过流报警H1=180*5000/200=45001.l表示电流的下限值1000对应表示IA例：仪表的满度值是200A,想要20A时过低报警1.1=20*5000/200=500Net.表示接线方式有33三相三线制，34三相四线制
