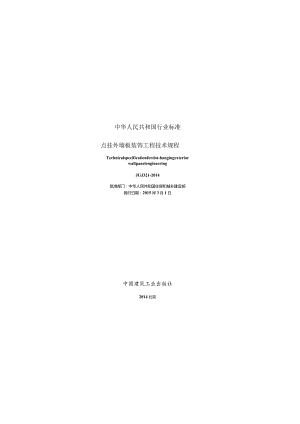

中华人民共和国行业标准点挂外墙板装饰工程技术规程Technicalspecificationfordot-hangingexteriorwallpanelengineeringJGJ321-2014批准部门：中华人民共和国住房和城乡建设部施行日期：2015岸3月1日中国建筑工业出版社2014北京中华人民共和国住房和城乡建设部公告第455号住房城乡建设部关于发布行业标准点挂外墙板装饰工程技术规程的公告现批准点挂外墙板装饰工程技术规程为行业标准，编号为JGJ321-2014,自2015年3月1日起实施。其中，第4.1.6条为强制性条文，必须严格执行.本规程由我部标准定额研究所组织中国建筑工业出版社出版发行.中华人民共和国住房和城乡建设部2014年6月24日前言根据住房和城乡建设部关于印发（2008年工程建设标准规范制订、修订计划（第一批）的通知（建标函2008102号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考国内外相关标准，并在广泛征求意见的基础上编制本规程.本规程主要技术内容是：1.总则；2.术语和符号；3.材料；4.建筑设计；5.结构设计；6.加工制作；7.安装施工；8.工程验收:9.保养和维修。本规程中以黑体字标志的条文为强制性条文，必须严格执行.本规程由住房和城乡建设部负责管理和对强制性条文的解秣，由中国建筑科学研究院负责具体技术内容的解释.执行过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路30号中国建筑科学研究院环境与节能研究院；邮政编码：100013）.本规程主编单位：中国建筑科学研究院中国新兴建设开发总公司本规程参编单位：北京江河幕墙股份有限公司深圳市方大装饰工程有限公司广东金意陶陶瓷有限公司佛山市奥美达人造板材幕墙配件有限公司佛山欧神诺陶瓷股份有限公司上海斯米克建筑陶瓷股份有限公司广东东鹏控股股份有限公司台州市旗鱼幕墙科技有限公司广州地铁设计研究院有限公司武汉鸿和岗科技有限公司北京凌云宏达幕墙工程有限公司北京嘉寓门窗幕墙股份有限公司南京倍立达实业有限公司佛山石湾鹰牌陶瓷有限公司本规程主要起草人员：姜仁蒋旭二李栋姚建宁汪道金魏东海郑树龙江建强毛栋黄凤至魏越兴何乾杨晓宾赵立曾文涛李井冈陈祖贤张国峰熊吉如韩智勇郝志华本规程主要审查人员：杜继予廖学权王双军黄小坤黄圻张芹胡忠明闭思廉王德勤方征张在东目次1总则12术语和符号22.1术语22.2符号23材料43.1一般规定43.2钢材、铝合金和五金材料43.3货板、陶板和微晶玻璃板53.4石材53.5建筑密封材料和粘结材料63.6其他材料64建筑设计74.1一般规定74.2性能和检测要求84.3防火95结构设计105.1一般Jft定105.2材料力学性能115.3面板设计135.4连接件结构设计145.5基层及构造连接设计186加工制作196.1一般规定196.2金属构件196.3整板、陶板、微晶玻璃和石材207安装施工237.1一般规定237.2安装施工准备237.3点挂安装247.4安全烧定258工程验收278.1一般规定27&2主控项目288.3一般项目299保养和维修329.1一般规定329.2检查与维修329.3清洗33附录A点支承弹性板的弯矩系数34本规程用词说明35引用标准名录36附：条文说明39Contents1GeneralProvisions12TermsandSymbols22.1Terms22.2Symbols23Materials43.1GeneralRequirements43.2Steel.AluminiumAlloyandHardwares43.3PorcelainPlate,Terra-cottapanel,Glass-ceramics53.4StonePane!53.5SealingandBondingMaterials63.6OtherMaterials64ArchitecturalDesign74.1GeneralRequirements74.2PerformanceandTestingRequirements84.3FireProtection95StructuralDesign105.1GeneralRequirements105.2MechanicalPropertiesofMaterials115.3DesignofPanels135.4DesignofConnectionMembers145.5BaseCourseandConnectionDesign186Manufacturing196.1GeneralRequirements196.2ComponentofMate!196.3PorcelainPlate.Terra-cottaPanel,StonePaneland8Glass-ceramics207InstallationandConstruction237.1GeneralRequirements237.2PreparationforConstruction237.3Instalhtion247.4SecurityforConstruction258QualityAccepunceofEngineering278.1GeneralRequirements278.2DominantItems288.3OrdinaryItems299MaintenanceandRepair329.1Genera!Requirements329.2InspectionandRepair329.3Cleaning33AppendixAMomentFactorsofElasticDot-hangingPanels34ExplanationofWordinginThisSpecification351.istofQuotedStandards36Addition：ExplanationofProvisions391总则1.0.1为贯彻执行国家的技术经济政策，使点挂外墙板装饰工程做到安全可靠、实用美观、技术先进和经济合理，制定本规程。1.0.2本规程适用于非抗震设计及6度、7度、8度抗震设计的民用建筑点挂外墙板装饰工程的设计、制作、安装施工、验收及维护，其适用安装高度应符合下列规定：1基体为钢筋混凝土结构时，不应超过IoOnU2基体为经加强处理的实心砖砌体结构时，不应超过24m。1.0.3在正常使用和正常维护状态下，点挂外墙板装饰工程在规定的设计使用年限内应具备规定的工作性能、安全性和耐久性。在遭受低于本地区抗震设防烈度的多遇地震作用时，应不需修理即可继续使用；在遭受相当于本地区抗震设防烈度的地震作用时，可能发生损坏，但经修理后应仍可继续使用.1.0.4点挂外墙板装饰工程的设计、制作、安装施工、验收及维护除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1点挂外墙板装饰系统dot-hangingexteriorwallsystem面板通过挂件直接与建筑外墙结构点式连接的外墙装饰系统.2.1.2基体primarystructure建筑物的主体结构或围护结构.2.2符号2.2.1材料力学性能E材料弹性模量；/-材料强度设计值:/p-板材强度设计值；(-钢材强度设计值；/.-铝合金型材强度设计值:#-石材面板抗弯强度设计值；A-石材面板抗剪强度设计值；A-石材面板弯曲强度标准值；S-荷载或作用产生的截面内力效应设计值；R-构件截面承载力设计值；由荷栽或作用标准值产生的位移或挠度。2.2.2作用和作用强度Gk-重力荷我标准值；风荷教和垂直于墙面平面的水平地震作用设计值;q=一垂直于墙面平面的水平地震作用标准值；Qg板材单位面积重力荷载设计值；-风荷我作用下最大应力设计值；-材料自重标准值.2.2.3几何参数A-构件截面面积或毛截面面积；面板平面面积;4-面板X方向孔中心至板边缘距离；Qy面板5-方向孔中心至板边缘距离；«跨度:1.X面板X方向边长；J面板y方向边长；Z板材厚度。2.2.4系数0材料线膨胀系数；V材料泊松比.3材料3.1一般规定3.1.1外墙板装饰工程所用材料应符合设计要求和国家现行有关标准的规定，并应有出厂合格证。3.1.2面板及其连接构件应选用耐气候性材料.其物理和化学性能应适应工程所在地的气候、环境.3.1.3硅雨结构密封胶、硅酮耐候密封胶应有与所接触材料的相容性试验报告，且应在有效期内使用。3.2钢材、铝合金和五金材料3.2.1不锈钢宜采用奥氏体型不锈钢，其化学成分应符合现行国家标准不锈钢和耐热钢牌号及化学成分GB/T20878的规定.3.2.2碳索结构钢和低合金高强度结构钢的种类、牌号和质量等级应符合现行国家标准碳索结构钢GB/T700和低合金高强度结构钢GB/T1591等的规定。3.2.3碳素结构钢和低合金高强度结构钢应采取防腐处理.3.2.4铝合金材料的牌号及所对应的化学成分应符合现行国家标准变形铝及铝合金化学成分GB/T3190的有关规定.铝合金型材应符合现行国家标准铝合金建筑型材）GB5237.15237.6的规定，型材尺寸允许偏差应达到高精度或超高精度。3.2.5背栓应采用组别为A4的奥氏体型不锈钢，且直径不应小于6mm03.2.6锚栓应符合现行行业标准混凝土用膨胀型、扩孔型建筑锚栓JG160等的规定。紧固件及其他五金件应符合国家现行标准的规定33瓷板、陶板和微晶玻璃板3.3.1瓷板、轻质陶瓷板、陶板和微晶玻璃板技术指标应分别符合现行行业标准建筑幕墙用瓷板JG/T217、轻质陶瓷砖）JC/T1095、建筑幕墙用陶板JG/T324和建筑装饰用微晶玻璃JC/T872的规定，并应符合表3.3.1的规定.表3.3.1瓷板、陶板和微晶玻项板技术指标板材类别厚度（mm）单片面积（m2）检也方法瓷板背检式其他连接方式<1.5卡尺12>13罔板>15不尺微晶玻璃板>20L5卡尺轻质向堂板>18<1.0卡尺3.3.2轻质陶委板的吸水率不宜大于3%.3.4石材3.4.1石材宜选用花岗石.石材面板应符合国家现行标准天然花岗石建筑板材GB/T18601等的规定，石材面板的弯曲强度、吸水率、最小厚度和单块面积应符合表3.4.1的规定。表3.4.1石材面板的弯曲强度、吸水率、最小厚度和单块面积项目天然花岗石天然大理石其他石材（干1*及水18和）弯曲强度标准值N/mm1）>8.0>7.0)&08.0>标准值>4.0吸水率0.6%<0.5%S<S½最小厚度（mm）>25>35>35>40单块面职（"）<1.5<1.51.5<1.03.5建筑密封材料和粘结材料3.5.1结构密封胶应符合现行国家标准建筑用硅酮结构密封胶GB16776的规定，接缝硅弱密封胶应符合国家现行标准建筑密封胶分级和要求GB/T22083和幕墙玻璃接缝用密封胶JC/T882的规定.3.5.2石材、瓷板和微晶玻璃板等接缝用密封胶应符合现行国家标准石材用建筑密封胶GB/T23261的规定，并应通过密封胶与接触材料的污染性试验.3.5.3挂件与安装槽口之间填缝用环氧胶粘剂应符合现行行业标准干挂石材幕墙用环氧胶粘剂JC887的规定，不得采用不饱和聚酿树脂类胶粘剂.3.5.4外墙用建筑密封胶和硅酮结构密封胶，应经国家认可的检测机构进行与其相接触的有机材料的相容性试验及与被粘结材料的剥离粘结性试验，并应对硅酮结构密封胶的邵氏硬度、标准状态拉伸粘结性能进行复验。3.6其他材料3.6.1点挂外墙板装饰工程宜采用聚乙烯泡沫棒作填充材料，其密度不应大于37kg/mL3.6.2石材用防护剂应符合现行行业标准建筑装饰用天然石材防护剂JC/T973的规定，性能应达到一等品及以上要求,其耐碱性、耐酸性宜大于80%.4建筑设计4.1一般规定4.1.1点挂外墙板装饰工程设计应根据建筑物的使用年限、外观造型、节能要求及基层条件，通过综合技术经济分析，选择合理的结构形式、面板材料和五金附件，并应方便制作、安装、维修和保养.4.1.2构图、色调应与建筑物整体及周围环境相协调表面分格应与整体结构相协调。面板模数选择宜利于提高板材的出材率。4.1.3变形缝设计应满足原结构墙体的设缝要求并应保证外墙系统的功能性.面板不应跨越主体结构的变形缝。4.1.4檐口、雨蹙、阳台、窗台、装饰线、阴阳转角和变形缝等部位应采用防水、排水构造。水平突出构件的顶面排水坡度不应小于3%.4.1.5当外墙板采用开放式构造时，建筑墙面基层应进行防水处理或在面板与基层之间设置防水构造.4.1.6点挂外墙板应与主体结构可毒连接，锚固件与主体结构的锚固承载力应通过现场拉拔试验进行验证。4.1.7实心砖砌体结构加强处理除应符合现行国家标准砌体结构设计规范GB50003、（砌体结构工程施工质量验收规范）GB50203和（蒸压加气混凝土砌块GB11968的相关规定外，尚应符合下列规定：1应在锚固位置设置构造梁和构造柱结构，构造梁和构造柱的截面尺寸、配筋以及与主体结构的连接，应按点挂外墙板所受荷载计算确定；构造柱间距不应大于2.5m,构造梁间距不应大于1.5m；构造梁和构造柱截面长和宽不宜小于200mm；其配筋直径不宜小于8mm,且不应少于4根，箍舫直径不应小于8mm,且间距不应大于200mm；混凝土强度等级不应低于C20.2找平层应采用钢丝直径不小于2mm,网格规格不大于20mmX20mm的钢丝网格满挂；钢丝网搭接或搭入相邻墙体面不宜小于20Omm.并应可靠连接；应采用不低于M7.5的水泥砂浆找平，其厚度不应小于25mm.4.1.8面板间缝隙宽度不应小于6mm,并应采用中性硅酮密封胶密封.密封胶的厚度不宜小于5mm.4.1.9点挂外墙板系统不得影响基层墙体防水、保温性能。4.1.10点挂外墙板装饰设计应能满足维护和清洗的要求，可按需要设置清洗装置，并应便于操作。4.2性能和检测要求4.2.1点挂外墙板抗风承载力应按现行国家标准建筑结构荷载规范GB50009的规定计算确定，应按现行国家标准天然饰面石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验方法）GB/T9966.8进行承载力试验.4.2.2有热工性能要求时，公共建筑点挂外墙板系统及其基层墙体的传热系数应符合现行国家标准公共建筑节能设计标准GB50189的规定.居住建筑点挂外墙板系统及其基层墙体的传热系数应符合现行行业标准严寒和寒冷地区居住建筑节能设计标准JGJ26、夏热冬冷地区居住建筑节能设计标准JGJ134和夏热冬暖地区居住建筑节能设计标准JGJ75的规定.4.2.3处于人员流动密度大或青少年、幼儿活动等场所，容易发生物体和人体冲击的脆性材料板材外墙应具有耐撞击性能，其指标值不应低于现行国家标准G建筑幕墙GB/T21086规定的2级。当外墙板达不到要求时，应增加防护设施或对面板采取构造措施进行加强.4.2.4锚固件承载力现场抗拉拔试验应按现行行业标准混凝土结构后锚固技术规程）JGJ145的规定执行.4.3防火4.3.1点挂外墙板装饰工程防火设计除应符合现行国家标准建筑设计防火规范GB50016的有关规定外，尚应符合下列要求：1外墙系统与每层楼板、防火分区隔墙处的建筑缝隙应采用防火封堵材料封堵.采用岩棉或矿渣棉封堵时.其填充厚度不应小于100mm。防火封堵的承托材料不得采用铝板，当采用经防腐处理的热镀锌钢板时，其厚度不应小于L5mm.2防火封堵用材料和阻燃密封胶应符合现行国家标准（防火封堵材料GB23864和（建筑用阻燃密封胶GB/T24267的规定。4.3.2外墙板与基体间的防火封堵构造系统，在正常使用条件下，应具有密封性和耐久性。在遇火状态下，应在规定的耐火极限内，不发生开裂或脱落，应具有相对稳定性。5结构设计5.1一般规定5.1.1点挂外墙板系统应具有规定的承载能力、刚度。5.1.2构件应采用弹性方法计算内力与位移，应力或承载力应符合下列公式要求：(5.1.2-1)或SR(5.1.2-2)式中：0风荷载作用下最大应力设计值(N/mm?);/-材料强度设计值(N/mm2),S-荷载或作用产生的截面内力效应设计值；R-构件截面承载力设计值.5.1.3进行点挂外墙板构件承载力极限状态设计时，其作用效应的组合应符合下列规定：1无地震作用效应组合时，应按下式计算：S=gSgk+wwSw(5.1.3-1)2有地震作用效应组合时，应按下式计算：S=>gSgk+7wWwSwk+ZEWESEK(5.1.3-2)式中：S作用效应组合的设计值；ScK永久荷载效应标准值；Swk-风荷载效应标准值；SEK-地震作用效应标准值；Zg-永久荷载分项系数；Zw-风荷载分项系数；Xe-地震作用分项系数；WW风荷载组合值系数:地震作用组合值系数。5.1.4点挂外墙板系统在进行构件承载力设计时，作用分项系数应符合下列规定：1进行构件、连接承载力和锚固件计算时，永久荷载分项系数女应取应1.2、风荷载分项系数加应取1.4、地震作用分项系数枕应取1.32永久荷载的效应起主要控制作用时，其分项系数先应取1.35,参与组合的可变效应仅限于竖向荷载效应.5.1.5点挂外墙板系统在进行构件承载力设计时，可变作用的组合系数应按下列规定采用：1风荷载的组合值系数内应取LO,地震作用的组合值系数把应取05.2风荷载的组合值系数外，在永久荷载的效应不起主要控制作用时应取l0;在永久荷载的效应起主要控制作用时应取06.5.1.6作用于墙面上的风荷载或地震作用标准值应按现行国家标准建筑结构荷载规范）GB50009的规定计算确定。风荷载不应小于L0kN/m?.对风环境较复杂的墙面，宜进行风洞试验确定风荷载标准值。5.2材料力学性能5.2.1热轧钢材、冷成型薄壁型钢材料强度设计值及连接强度设计值应按现行国家标准钢结构设计规范）GB50017和冷弯薄壁型钢结构技术规范GB50018的规定采用.S.2.2不锈钢抗拉强度标准值AI可取其屈服强度%2.不锈钢抗拉强度设计值介可按其抗拉强度标准值加除以1.15后采用:其抗剪强度设计值小可按其抗拉强度标准值AI的0.5倍采用.5.2.3铝合金型材的强度设计值及连接强度设计值应按现行国家标准饴合金结构设计规范）GB50429的相关规定采用。5.2.4费板、陶板、微晶玻璃面板的强度设计值，可按表5.2.4的规定采用。«5.2.4面板材料强度设计值（N/m?）材料种类学曲强度设计值/4抗剪强度设计值/，堂板15.07.5轻陵瓷板6.13.0做品玻璃16.03.2阳板A1类Ak类A(Ib类AI类Aila类AiIb类10.06.24.52.01.20.95.2.5石材的抗弯强度设计值fi应按现行行业标准金属与石材幕墙工程技术规范JGJ133的规定计算确定，其抗弯强度设计值A、抗剪强度设计值A应按下列公式计算：#=启/%（5.2.5-1）=05Arr（5.2.5-2）式中：#-石材面板抗弯强度设计侪（N/mm2）;A石材面板抗剪强度设计值（N/mm2）:/*-石材面板弯曲强度平均值（N/mn?）:%-石材材料分项系数，应按现行行业标准金属与石材幕墙工程技术规范JGJ133的规定采用。5.2.6材料的自重标准值应按表5.2.6的规定采用。»5.2.6材料的自重标准值r,（kN/m,）材料九材料/铜材不槌钢78.5花岗石28.0铝合金28.0登板22.523.5玻璃棉0.51.0轻质*短板10.015.0岩楠0.52.5陶板20.024.0矿渣稿1.2-1.5微品玻璃27.05.2.7材料的弹性模量可按表5.2.7采用.表5.2.7材料的弹性模E(N/mn)材料E材料E钢、不«MH2.06X10*图板020×10i能合金Sl材0.70X10*内脂玻璃0.81×IOs%板0.60X10*花岗石0.80×l0s5.2.8材料的泊松比可按表5.2.8的规定采用。«5.2.8材料的泊松比材料V材料WW不俱用0.30登板0.25铝合金0.30陶板0.13花岗石0.125微品玻璃0.205.2.9材料的线膨胀系数可按表5.2.9采用.«5.2.9材料的线廊股系数Q/P)材料材料Q混嵌土1.0X10-«花岗石0.80X10-»钢材1.20X10-*室板0.60×10不俱H1.80×10-*用板0.70×10-»铝合金2.35×10微品玻璃0.61X10-55.3面板设计5.3.1点挂外墙板结构设计应符合现行行业标准金属与石材幕墙工程技术规范JGJ133等的规定.5.3.2背栓式连接面板可采用点支承面板计算模型；点挂外墙板连接根据设计要求，可采取四点式、三点式或多点式锚固.5.3.3四点连接的点挂外墙石板和瓷板在垂直于平面的风荷载和地震作用下，面板截面抗弯强度设计应符合下列规定：1最大应力标准值可按有限元方法计算，也可按下式计算：(5.3. 3)式中：0面板戳面最大应力设计值（N/m）:g风荷载和垂直于板面方向地震组合作用设计值（N/mm2）jm弯矩系数，可由面板长边与短边及锚固点距板边缘之比，按本规程附录A的规定采用；1.X面板水平边长（mm）:1.y-面板竖向边长（mm）；£面板的厚度（mm）.2面板弯曲应力设计值应按本规程第51节的规定进行组合后计算，并不应大于面板的抗弯强度设计值.5.3.4背栓在面板中产生的剪应力应宕合下列规定：，1在风载荷或垂直于板面方向地震作用下，背栓在面届中产生的最大剪应力标准值可按下式计算：(5. 3. 4)125qZXLy2nd(t-h)式中：t在风荷裁或垂直于板面方向地震作用下背栓在面板中产生的剪应力设计值（N/mm2）;"个连接边上背栓个数；4-背栓在面板中前端拓孔直径（mm）;-背栓在面板中钻孔深度（mm）;Z面板厚度（mn）,2剪应力设计值应按本规程第5.1节的规定进行作用组合后计算，并不应超过面板抗剪强度设计值。5.4连接件结构设计5.4.1点挂外墙板连接背栓锚固点数量应经计算确定，背栓中心至面板边部距离不应小于50mm；采用3个背栓锚固点的面板，宜采取附加固定措施。5.4.2背栓抗拉设计应符合下列规定：1在风荷载或垂直于板面方向地震作用下，背栓所承受的拉力标准值可按下式计算：N=L25(5.4.2-1)n式中：N-由风荷载或垂直于板面方向地震作用产生的单个背栓拉力设计值(N)；<?-风荷我和垂直于板面方向地震作用组合设计值(Nmm2);心、Ly-面板在X向、Y向的边长(mm)；n-单块面板的背栓个数.2背栓拉力设计值应按本规程第5.1节的规定进行组合后计算。3背栓拉力设计值N应符合下式的规定：N贤(5.4.2-2)式中：M-背栓拉拔试验所得到的最小值(N),根据试验确定；K-背栓承载力系数，取2.15.5.4.3背栓抗剪设计应符合下列规定：1单个背栓剪力设计值可按下式计算：V=L(5.4.3-1)式中：V-背栓剪力设计值(N),G面板自重荷载设计值(N)；n单块面板背栓个数.2背栓剪力设计值V应符合下式的规定：V(5.4.3-2)式中：V-背栓剪力设计值(N)；%-背栓抗剪承载力标准值(N),根据试验确定；/背桂承载力系数，取2.5.5.4.4支承角码宜采用热孔角钢，旅墙一侧翼绿高度不应小于50mm,壁厚不应小于3mm,角码长度不应小于IoOmm.表面应采用热浸镀锌防腐处理。铝合金角码或托件的厚度不应小于4mm支承角码（图5.4.4）的最大弯曲应力标准值可按下式计算：G6Glt"+e2)(5. 4.4)式中：八一自重荷载或平行于板面方向地震作用下支承角码的最大剪应力设计值（N/mm?）；Q-自重荷载或平行于板面方向地震作用设计值（N）,e1-面板剖面中线至支承角码外挑端头的距离（mm）;G-支承角码外挑距离（mm）;仇支承角码的长度（mm）:"-支承角码外挑翼缘的厚度（mm）.图5.4.4背桂连接节点示意图(5. 4. 5)5.4.5支承角码的最大剪应力标准值可按下式计算:rk_仇式中：n自重荷载或平行于板面方向地震作用下支承角码的最大剪应力设计值CN/mi/hGk自重荷载或平行于板面方向地震作用设计值（N/mm2）；¼支承角码的长度（mm）:-支承角码外挑翼缘的厚度（mm）.5.4.6支承角码的最大弯曲应力设计值和最大剪应力设计值应按本规程第5.1节规定进行组合，并分别不应大于支承角码的抗弯强度设计值和抗剪强度设计值.5.4.7点挂外墙板装饰工程的锚拴的结构设计应符合现行行业标准混凝土结构后锚固技术t程JGJ145的有关规定C5.4.8锚栓的最大拉力标准值可按下式计算：M=g+辿（5.4.8）式中：M-锯栓的最大拉力标准值（NhG面板自重荷载设计值（N）；4风荷载或垂直于板面方向地震作用设计值（N/mm2）；e面板偏心距（mm）,即面板剖面中线至锚固结构外皮的距离，e=e+ez:瓦一锚栓至支承角码底端的距离（mm）;n单块面板的锚栓数量（mm）；A面板面积（mm?）.5.4.9锚栓的最大剪力标准值可按下式计算：V=C（5.4.9）H式中：V-锚栓的最大剪力设计值（N）.5.4.10锚栓的最大拉力设计值和最大剪力设计值应按本规程第5.1节规定进行组合计算.并分别不应大于锚栓的抗拉设计值和抗剪设计值.5.5基层及构造连接设计5.5.1点挂外墙板装饰工程中不同金属材料接触处，应设置绝绿垫片或采取其他防腐措施。5.5.2基层易渗水部位应采取防水措施。5.5.3点挂外墙板装饰工程底部应设置排水孔或通道。5.5.4当采用挂件连接时，挂件宜具有三维调整能力，且宜实现面板独立安装与拆卸；不得使用T形挂件和挑件；当挂件采用不锈钢时，其厚度不应小于3mm,采用铝合金时，厚度不应小于4mm5.5.5构件和化学锚栓连接部位不得进行连续焊接。5.5.6点挂外墙板采用面板开缝安装构造时，挂件应设置止侧滑装置。5.5.7点挂外堵板装饰工程锚固连接应符合现行行业标准混凝土结构后锚固技术规程JGJ145的规定，锚固件应采用化学锚栓，可采用扩孔型或金属膨胀型锚栓。6加工制作6.1一般规定6.1.1在加工制作前，应对已建主体结构进行复测，并应按实测结果对点挂外墙设计进行必要调整.61.2点挂外墙板装饰工程加工所采用的设备、机具应保证构件加工精度的要求，量具应定期进行计量检定.6.2金属构件6.2.1点挂外墙板装饰工程面板所用连接件、支承件的加工精度应符合下列规定：1连接件、支承件外观应平整，不得有裂纹、毛刺、凹凸、翘曲、变形等缺陷；2连接件、支承件加工尺寸（图62D允许偏差应符合表6.2.1的规定.图6.2.1连接件、支承件尺寸示意图表6.2.1连接件、支承件尺寸允许偏差（mm）项目允许偏H项目允许偏差连接件高。+5-2连接件长6+52续表6.2.1项目允许他差项目允许偏差孔距C±1.0壁厚，+0.5-0.2孔宽d+1.00弯曲角度。±2*边距e+1.006.2.2金属挂件加工长度允许偏差应为±5mm。6.3瓷板、陶板、微晶玻璃和石材6.3.1瓷板、陶板和微晶玻璃加工除应符合现行行业标准建筑幕墙用瓷板）JG/T217、建筑幕墙用陶板JG/T324和建筑装饰用微晶玻璃JC/T872的规定外，尚应符合表6.3.1的规定.表6.3.1姿板、阳板、微品玻璃板加工允许偏差（mm）项目允许偏差长度±1.0对角线差±206.3.2瓷板、微晶玻璃板的槽口加工应符合下列规定：1槽口加工宜采用专用设备，不宜采用手持机械；2槽口的宽度、长度、位置应符合设计要求；3槽口侧面不得有损坏或崩裂现象，槽口内壁应光滑、洁净.不得有目视可见的阶梯；4槽口连接部位应无爆边、裂纹等缺陷；5槽口加工允许偏差应符合表6.3.2的规定。表6.3.2姿板、微晶玻璃板槽口加工允许偏差（mm）项目宽度长度（短槽）深度槽罐9!板端边距离槽中心线到正面的距寓允许偏差+0.50.0+10.00.0+1.00.0+10.00.0+0.50.06.3.3天然石材的加工应符合下列规定：1尺寸偏差应符合现行国家标准（天然花岗石建筑板材）GB/T18601.天然大理石建筑板材）GB/T19766、天然砂岩建筑板材）GB/T23452和天然石灰石建筑板材GB/T23453的规定，2板材的加工应在工厂完成；3宜采用先磨后切工艺进行加工；4毛板的据割应平行于荒料的大面进行；5镜面石材的光泽度应符合现行国家标准天然花岗石建筑板材GB/T18601、天然大理石建筑板材GB/T19766的规定。同一工程中镜面石材光泽度的差异应符合设计要求；6火烧板应按样板检查火烧后的均匀程度，火烧石不得有暗纹、崩裂情况.6.3.4石材加工切割后，面板应六面涂刷防护剂，防护剂涂刷应符合现行行业标准建筑装饰用天然石材防护剂）JC/T973的相关规定.6.3.5各向异性石材面板的加工应符合设计要求.6.3.6板材背栓孔应符合下列规定：1背栓孔应采用与背栓配套的专用钻孔机械加工；2影响背栓连接处的背纹等凸起物应进行打磨处理，背检连接处表面应平整；3背栓孔部位应无损坏、暗裂等缺陷，孔径内应光滑、洁净.6.3.7背栓孔加工尺寸（图6.3.7）允许偏差应符合表6.3.7的规定.加工后应进行全数检验。图6.3.7背栓孔加工尺寸示意图表6.3.7背栓孔加工尺寸允许偏差（mm）项目允许偏差直孔孔径Dl+0.40T孔孔径DI±0.3钻孔深度H+0.20Ir孔深度H.+0.30孔中心到端边距离+5.0-1.07安装施工7.1一般规定7.1.1点挂外墙板装饰工程的主体结构应符合现行国家标准建筑工程施工质量验收统一标准GB50300等有关结构施工质量验收标准的规定。7.1.2点挂外墙板装饰工程的安装施工应按现行国家标准建筑施工组织设计规范GB/T50502的要求单独编制施工组织设计，并应包括下列内容：1工程概况；2总体施工部署；3施工总进度计划；4总体施工准备与主要资源配备计划；5安装施工方法；6成品半成品保护方法；7检查验收；8与主体结构施工、装饰装修协调配合方案；9安全措施。7.1.3吊运及施工过程中，应防止碰撞板材，不得损坏、划伤板材及污损板材饰面.7.14进行焊接作业时，应采取保护措施防止烧伤型材及面板表面。施埠后，应对钢材表面进行处理.7.2安装施工准备7.2.1安装施工之前，应会同土建承包商检查现场，确保具备工程施工条件.7.2.2点挂外墙板装饰工程构件储存应按安装顺序排列，储存架应满足承载力和刚度要求，在室外储存时应采取防雨、防潮和防污染等措施。7.2.3板材的堆放、吊运应符合下列规定：1应按板材不同规格、品种分类堆放；2当板材有减振外包装时，平放堆高不宜超过2m,竖放堆高不宜超过2层，且倾斜角不宜超过15。；当板材无包装时，平放堆高不宜超过10块，竖放宜单层堆放且倾斜角不宜超过15。；3吊运时宜采用专用运输架.7.3点挂安装7.3.1基层质量应符合现行国家标准建筑装饰装修工程质量验收规范GB50210-般抹灰的要求。7.3.2板材的编号、钻孔应符合下列规定：1板材的编号应满足安装时流水作业的要求；2板材钻孔前应逐块检簧板的厚度、裂缝等质量指标；3板材钻孔数量和位置应符合设计要求.7.3.3锚栓安装应符合下列规定：1锚栓位置允许偏差应为2mm；2锚栓与基体连接应牢固可靠，其承载力应符合设计要求.73.4挂件安装应符合下列规定：1挂件连接应牢固可靠，不得松动；2挂件位置调节适中，并应能保证板材连接位置准确；3铝合金挂件与钢型材间的隔离垫片应横向定位牢固，不得歪斜、脱落.73.5点挂外墙板装饰工程的密封胶施工应符合下列规定：1注胶前应检查复核板材安装质量；2清理拼缝；3当板材拼缝较宽时，可塞填充材料，并应预留不小于6mm的缝深作为密封胶的灌缝:4胶缝应饱满平直，宽窄一致，密封股的颜色、胶缝宽度和厚度应符合设计要求；5打胶时应保持面板清洁，一旦发生污染应及时清理,6当板材潮湿时，不得进行密封胶打胶施工。7.3.6点挂外墙板装饰工程面板安装就位后，安装允许偏差和检验方法应符合表7.3.6的烧定.盘7.3.6点挂外墙板装饰工程的安装允许偏差和检险方法项次H目允许偏差Cmm)检验方法兔板、轻质陶费板、陶板、曜晶玻璃板石材光面麻
