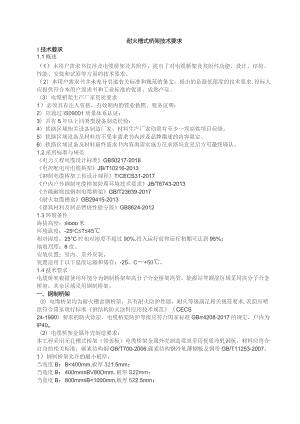

耐火槽式桥架技术要求1技术要求1.1概述（1）本用户需求书仅涉及电缆桥架及其附件，提出了对电缆桥架及其附件功能、设计、结构、性能、安装和试验等方面的技术要求。（2）本用户需求书并未充分引述有关标准和规范的条文，提出的是最低限度的技术要求,投标人应提供符合本用户需求书和工业标准的优质、成熟产品。（3）电缆桥架生产厂家资质要求1）必须具有法人资格，有效期内的营业执照、税务证明；2）应通过IS09001质量体系认证；3）具有5年以上同类型设备制造经验；4）铁路区域相关设备制造厂家、材料生产厂家均需有至少一项高铁项目业绩。5）铁路区域设备及材料均不受本需求书内涉及品牌描述的内容限定。6）铁路区域设备及材料最终需求书内容尚需实施方征求路局意见后方可最终确认。1.2采用标准与规范电力工程电缆设计标准GB50217-2018电控配电用电缆桥架JB/T10216-2013钢制电缆桥架工程设计规程T/CECS31-2017户内户外钢制电缆桥架防腐环境技术要求JB/T6743-2013节能耐腐蚀钢制电缆桥架GB/T23639-2017耐火电缆槽盒GB29415-2013建筑材料及制品燃烧性能分级GB8624-20121.3环境条件海拔高度：ooo米环境温度：-25oCT45相对湿度：25°C时相对湿度不超过90%,投入运行前和运行初期可达到95%；地震烈度：8度。安装位置：室内、室外安装。装置适用于以下温度运输和储存：-25。C+50。1.4技术要求电缆桥架根据使用环境分为钢制桥架和高分子合金桥架两类，能源站等潮湿区域采用高分子合金桥架，其余区域采用钢制桥架。一、钢制桥架（I）电缆桥架均为耐火槽盒钢桥架，具有耐火防护性能，耐火等级满足相关规范要求,表面应喷涂符合国家现行标准钢结构防火涂料应用技术规范（CECS24-1990）要求的防火涂层，电缆桥架防护等级应符合国家标准GBrr4208-2017的规定，户内为lP40o（2）电缆桥架金属外壳制造要求：本工程采用无孔槽式桥架（带盖板）电缆桥架金属外壳制造要求采用优质冷轧钢板，材料应符合自身的相关标准：碳素结构钢GB/T700-2006.碳素结构钢冷轧薄钢板及钢带GB/T11253-2007。1）钢制桥架允许的最小板厚：当宽度B：B<400mm,板厚321.5mm；当宽度B：400mmBV80Omm,板厚S22mm；当宽度B：800mmB<1000mm,板厚522.5mm；当宽度B：1000mmB<1200mm,板厚63mm。2）电缆桥架长度偏差极限偏差：当长度W2000mm,极限偏差为土2mm；当长度>200Omm,极限偏差为±4mm。3）电缆桥架宽度偏差极限偏差：当桥架宽度W40（）mm时，极限偏差为±2.5mm;当桥架宽度>40Omm时，极限偏差为±4mm<>说明：盖板取正偏差，槽底宽取负偏差。4）其余尺寸偏差极限偏差：电缆桥架其余尺寸极限偏差应按国家标准GB"1804-2000一般公差未注公差的线性和角度尺寸的公差中的V级的规定。5）表面处理：喷塑层厚度260m,热镀锌厚度280m（符合检测标准：金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T13912-2002）o6）连接片的厚度至少按桥架同等板厚选用也可选厚一个等级，盖板的板厚可以按桥架的厚度选低一个等级。（1）机械强度：电缆桥架必须具有足够的机械强度。电缆桥架在2m支撑跨距上，桥架边高20Omm时应能承受3100Nm的额定均布载荷,使电缆桥架不产生明显的位移和偏斜，其挠度值应不大于IOmm电缆桥架的组成结构，应能满足强度及稳定性要求，相对挠度值不大于1/200。（2）电缆桥架及其固定支撑应能防腐蚀，所有钢件（连接片、伸缩节、隔板、盖板等）表面应热镀锌，锌层厚度不小于65m。（3）安装用的所有钢件螺栓、螺帽、垫圈等应热浸镀锌，锌层厚度不小于54m。（4）在电缆桥架直通、转弯和分支接线处，采用制造厂标准二通、三通、四通和转角接线盒。在电缆桥架变径段，采用制造厂标准变径接头。（5）电缆桥架顶部距墙，侧墙和其它障碍物的底部的距离应大于300mm。固定间距：水平方向为1.5m-2.0m,垂直方向1.5mo（6）电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的最大值。（7）电缆桥架及其固定支持系统的强度，应满足电缆及其附件荷重和安装维护的受力要求，且计入900N的附加集中荷载。（8）电缆桥架直线段长度超过30m时，应留有20mm30mm的补偿余量，宜设置伸缩节。电缆桥架跨越建筑物变形缝处，应设置补偿装置。（9）电缆桥架的安装位置、规格尺寸详见施工设计图。（10）防腐性能：电缆桥架必须具有较强的耐腐蚀性能。（三）电缆槽盒中间设置隔板，材质及性能要求同槽盒本身。（12）桥架应有明显的功能标示字样，字体大小清晰明确，长久不脱落。（13）桥架的接地1）金属电缆桥架及其支架全长应不少于2处与接地（PE）干线相连接。2）电缆桥架在伸缩缝或连续较连接处采用编织铜线连接，其最小允许截面积不小于4mm2p3）接地孔应清除绝缘涂层。2试验、检验与验收投标人在设计联络阶段提供投标设备的工厂测试方案及验收大纲。（I）所有产品及配件在工厂生产完成后，将进行工厂测试，以确保投标产品符合用户需求书要求的规格和性能要求（2）投标人在设计联络阶段提供投标产品的工厂测试方案，测试方案包含：测试的项目、标准、评价指标和测试方案等。工厂测试方案经业主/招标人审核、确认后方可进行投标设备的工厂测试工作。业主/招标人在收到投标人提供的工厂测试方案和计划后，确定工厂测试的具体安排并通知投标人。（3）投标产品及主要配件的测试，按“用户需求书”和业主/招标人批准的工厂测试方案进行现场测试，投标人不得以任何借口减少测试项目和内容。工厂测试工作完成后，并不减轻或减少投标人对投标设备应负的责任。（4）未通过工厂测试的投标产品及配件将被认为不合格，业主/招标人将不予接收。投标人在不影响工程计划的时间内及时更换，并确保通过测试。（5）对于成熟的系列生产的产品和标准产品，投标人应在设计联络前一周提供该产品有效的国家权威部门的试验报告。主要内容包括但不限于以下项目，并在设计联络中最终确认。2.1试验桥架荷载试验桥架防腐层人工环境试验桥架镀锌层性能试验桥架涂层性能试验桥架连接处接触电阻测定2.2产品出厂检验外观质量（全检）尺寸精度（抽检）防腐层厚度和附着力（抽检）焊接表面质量（全检）热镀锌层均匀性（抽检）防火性能检验挠度值检验其它未尽事项，参照T/CECS31-2017钢制电缆桥架工程设计规程、GB8624-2012建筑材料及制品燃烧性能分级等相关设计、设备规范进行相应试验及检测。2.3其他要求（1）所有测试结果符合用户需求书的规定，否则投标设备将被认为不合格。工厂测试中的设备，如测试结果不符合用户需求书的规格及性能参数，那么将在同种型号的设备中另任抽两批产品进行测试：如两批产品中有一批产品不满足用户需求书的规格及性能参数，即认为该批种型号的所有产品为不合格产品。业主/招标人有权拒绝接受试验报告并要求重做该项试验。（2）在工厂测试过程中，有关设备配套设备的性能试验报告由投标人提供给业主/招标人（3）工厂测试成功完成后，投标人及业主/招标人将在测试报告上签字确认。并在被测试设备上做标记。投标人向业主/招标人提交报告一式四份。（4）业主/招标人代表前往工厂参加工厂测试的具体安排将在收到投标人提供的试验程序和计划后一周通知投标人。（5）投标人按8人5日安排业主（含设计、监理）进行工厂测试工作，测试所有设施、专用器材及书面资料均由投标人提供。（6）投标人按8人.5日安排业主（含设计、监理）进行出厂验收工作，验收所有设施、专用器材及书面资料均由投标人提供。（7）业主（含设计、监理）的人员费用由投标人负责。其中业主（含设计、监理）的人员费用包括但不限于往返交通费、食宿费、当地交通费、资料费、保险费等（8）业主/招标人有权从所供产品中，随机抽取样品，由投标人送至业主/招标人认可的第三方权威检测机构进行检测，检测项目参考上述检测项目进行。检测报告和出厂试验报告一同提交给业主/招标人。若检测结果不满足合同要求，所引起的责任、费用均由投标人承担。（9）业主/招标人有权根据实际工程进度变更部分验收计划。（10）试验和检验时如果业主/招标人的人员不能按时到场，投标人在得到业主/招标人的书面许可后方可单独进行试验和检验。（三）业主/招标人的人员提出的关系到产品质量的问题，投标人在1周内给予答复。2.4验收2.4.1自检：投标人在工程验收前配合施工单位进行自检。2.4.2预验收：投标人配合由监理机构组织的预验收。2.4.3竣工验收（1）投标人积极配合业主组织的工程竣工验收，具体内容包括（但不限于）：按照相关规范及业主/招标人的要求进行验收前的资料及现场准备。接受业主/招标人的检查，并及时整改业主/招标人提出的问题。配合业主/招标人整理验收过程中的文件，并在竣工验收资料上签字确认。（2）竣工验收完成后，相关各代表方将在验收报告上签字认可。如在验收过程中，发现产品质量不满足投标文件要求，投标人在业主/招标人要求的时间内免费更换不合格产品，以确保投标产品的性能达到要求。（3）竣工验收提交的资料依据相关标准及业主/招标人、监理对资料的要求进行提交。2.4.4政府相关部门的验收（1）在政府验收之前若需要第三方检测的，投标人根据国家相关法规要求按照相关规定配合第三方检测机构进行检测，直至检测合格。（2）在政府验收过程中出现任何不符合国家标准的或政府部门明确提出需要整改的内容,投标人在业主/招标人要求的时间内整改完毕，以确保产品达到政府验收要求。（3）政府验收提交的资料，投标人依据相关标准及政府相关部门对资料的要求进行提交。（4）在第三方检测及政府验收中，投标人承担的相关工作费用包含在合同总价中。因投标人原因重新报检的项目费用由投标人负责。3供货范围本项目的供货范围包括本标段的电缆桥架（包括直线段、弯通、通用配件及接地连接用铜编织线）及相应的专用工具。桥架厂家应深化设计，深化后的数量及规格提设计审核，安装时与机电安装单位配合。3.1专用工具投标人应提供电缆桥架安装专用工具，并附相应的产品清单。3.2主要部件及原料产址、样本投标人应在投标书中报出其合同电缆桥架的主要部件及原料产地，并提供本单位投标电缆桥架最新样本。3.3现场服务投标人在电缆桥架安装过程，应有专门技术人员进行现场指导。如在投标人指导下电缆桥架安装中出现故障和意外，投标人方应承担责任。投标人应在安装过程中，积极与施工单位配合，作好技术服务，完成自己的合同义务。4其他说明4.1投标人需提供的相关资料4.1.1投标人在设计联络前提供（包括但不限于以下资料）：（I）设备结构图；（2）设备安装图；（3）设备包装图；（4）设备外型图；（5）产品合格证书；（6）产品使用维修说明书；（7）检验报告、型式试验报告；（8）设备装卸、存储、运输注意事项；（9）设备安装注意事项；4,1.2投标人在交货进场前提供（包括但不限于以下资料）：（1）供货产品的设计说明及图纸；（2）供货产品的安装、维护使用说明书；（3）产品出厂及型式试验报告；（4）主要另部件和材料进货和入厂检验报告；（5）产品合格证；（6）型式试验报告，记录、设计说明一式10份，其余资料每台一式10份。4.2总工期计划要求：（1）投标人对本系统的工程进度安排服从关键工期时间。（2）在工程实施阶段，业主/招标人有权根据工程的实际情况在合理的范围内适当调整工程计划，投标人对此具备迅速响应的能力，并不得因此增加相关费用。4.2.1投标人的主要工作内容（1）投标人的主要工作包括但不限于下列内容。1）投标人配合最终用户完成本系统及与本系统相关的系统考核工作。2）在工程实施期间，为保障工程质量和运营安全，业主/招标人有权组织最终用户、监理、设计等相关单位对投标产品进行联合检查，必要时进行100%验检。投标人在用户需求书中承诺：无条件配合检查、验检工作。若发现由投标人原因产生的影响工程质量、运营安全的问题，投标人无条件按要求整改（包括产品更换等措施），并承担相应责任。投标人配合整改的工作，投标人全力配合相关单位进行整改，并承担相应责任。（2）投标人遵循业主/招标人制定的下列项目管理规定。D按照用户需求书和招标人提供的技术资料，完成产品的设计工作。2）对于业主/招标人提出的关系到产品质量、工期的问题，投标人在1周内（如无特殊原因）给予答复。3）投标人接受业主/招标人对投标人的设备设计、制造等合同范围内的工作的项目管理。4）业主/招标人虽然在此过程中将对投标人的工作（包括提交的设计文件等）进行审查及确认，但并不解除投标人对整个产品正确设计、制造、安装督导及调试等的责任，投标人对产品的设计、制造、安装督导及调试等完全负责。4.3包装/发运/到货及入库4.3.1概述投标人按业主/招标人的要求及国家有关的规定对产品的包装、发运、装卸、储存建立一定的程序，形成文件并加以实施。4.3.2交货期（1）最终交货时间由业主/招标人确定，投标人根据工程计划及安排的具体内容与产品安装单位共同协商交货期，并提交招标人批准。若由于投标人的原因未能按期交货，业主/招标人有权进行惩罚。交货前的仓储由投标人自行解决。（2）投标人交货前提前10天通知业主/招标人并得到确认后交货。（3）交货地点：施工现场地面；投标人负责卸货。4.3.3包装（1）投标产品的包装、运输至交货地点由投标人负责。投标产品的包装满足北京露天储存的要求，做到：防雨、防霜、防雪、防风沙、防粉尘侵入。（2）投标产品的包装规范，适合于运输及装卸的要求；并保证产品各组成零部件在运输过程中不致破坏、变形、丢失等，对于外露的密封面，具有预防腐蚀和损坏的措施。（3）包装箱标明投标产品的编号、规格型号、空装位（地）等，以便于工点识别和现场安装（组装）。（4）投标人按各工点的产品规格型号分工点包装、装运，按业主/招标人所确认的时间表发运至施工现场地面。（5）投标产品外包装具有固定的底座、吊装挂钩等方便吊装运输的组件，并保障在吊装运输过程中的产品安全。（6）投标产品包装防止在运输过程中受到机械损伤，并根据运输方式及部件规格、形状，选用适当包装方式，如角钢或扁钢、木板包装箱等。4.3.4装运（1）运输任务由投标人承担，其运输形式也由投标人确定。不论采取何种运输方式，投标人在产品运输过程中采取有效的安全措施保证产品的绝对安全。包装箱便于多次吊装搬运。（2）对于从投标人所装运的产品，在交付日之前15天内以书面形式将合同号货物名称、装箱单、数量、箱数、总毛重、总体积（立方米或用n?表示）、每箱尺寸（长X宽X高），单价、总金额和备妥待运的日期通知业主/招标人确认。（3）对于从投标人所装运的产品，按区域分别装运且包装箱外注明区域名称。（4）所有产品经业主/招标人确认后方可装运。4.3.5装卸投标人提供产品装卸的方法与手段，以防止损坏或变质。4.3.6随箱文件（1）出厂产品附有装箱清单、产品合格证明书、出厂检验报告、产品主要材质证明和产品使用说明书等资料。（2）每个包装箱的外部附有一套装箱单，密封在防水包装袋中，并牢固地固定在包装箱外。每个包装箱的内部同样附有一套装箱单。（3）产品的其他不随箱装运的资料，另外成册订装提交招标人。4.3.7开箱验收及现场保管（1）在现场开箱验收之前仓储、运输、装卸的相关费用由投标人负责。产品运抵施工现场地面后，在业主/招标人的监督F,由业主/招标人、投标人、监理单位、施工单位等共同进行产品开箱验收，验收合格后办理产品移交手续；办理完移交手续后的产品现场保管工作由施工单位负责。（2）投标人提出产品对放置场所的要求，产品现场存放场所宜干燥、有遮盖，避免产品受到含有酸、盐、碱等腐蚀性物质的侵蚀。产品各部件宜分类堆放，层间要有适当软垫物隔开，避免重压等。4.3.8现场运输产品开箱验收后的运输工作由施工单位负责。4.4安装督导及安装检验4.4.1安装督导（1）投标人根据业主/招标人要求，在投标产品安装前，分批次将投标产品的技术参数、安装工艺、安装技术要点等，对安装单位进行技术交底，并建立技术交底文档。投标人负责现场安装督导工作。（2）投标人在项目实施过程中，协助配合解决实际安装与图纸中出现不符的问题；根据工程变更情况及时更改技术文件。4.4.2安装检验（1）投标人如认为有必要，在产品安装前对产品进行测试。（2）投标人应配合施工单位对所有安装好的产品进行自检，以检查安装是否符合要求；检查安装验收项目包括电缆敷设、电缆连接、配电安全、绝缘和接地等；业主/招标人有权确认产品安装质量。（3）投标人应配合施工单位对每台安装完毕的产品进行试验。相关专业有特殊要求时，与对方协商共同联调。（4）投标人在配合施工单位安装检验工作完成后，提交一式二份签字确认的检验报告给业主/招标人。4.4.3在安装督导及安装检验过程中，投标人对安装过程中出现的问题及时提出，并以书面型式上报业主/招标人，若由于投标人未按要求履行安装督导责任所引起的问题，投标人承担相应的责任。4.5质量保证本合同规定的设备质保期为36个月。质保期的起始时间为投标人获得招标人的竣工验收证书或枢纽工程试运行之日（依时间顺序，后发生者为准）起算起。质保期内投标人的质保责任：投标人在接到故障报告后24小时之内必须赶到故障现场,并完成故障处理。投标人保证其产品在正常使用条件下（正确安装、合理操作和维护保养），在产品寿命期内运行良好和达到投标人供货文件中所述要求。从验收合格之日起质保期内，由于产品质量因素而造成的损坏，均由投标人负责免费更换。4.6投人需履行的义务（1）根据国家相关政府部门要求，与消防相关的设备在运抵现场后将由消防部门进行抽检，投标人应在投标文件中承诺：1）无条件配合消防部门的抽检工作。2）另行提供与抽检设备规格型号一致的设备供现场安装，设备费用含在投标总价中。3）若抽检设备不合格，无条件进行整改（包括产品更换等措施），并承担相应责任。（2）在工程实施期间，为保障工程质量和运营安全，业主有权组织最终用户、监理、设计等相关单位对投标人提供的产品进行联合检查，必要时进行100%验签。投标人应在投标文件中承诺：1）无条件配合检查、验签工作。2）若发现由投标人原因产生的影响工程质量、运营安全的问题，投标须无条件按要求整改（包括产品更换等措施），并承担相应责任。3）需投标人配合整改的工作，投标人应全力配合相关单位进行整改，并承担相应责任。（3）在工程实施阶段，为顺利完成节能验收，满足建筑节能工程施工质量验收规范、国标和地标中其它有关节能工程施工质量验收中进场材料复验的要求，投标人应在投标文件中承诺：1）无条件配合节能检测的抽检工作。2）抽检复验所抽检的样品包含在投标清单中。抽检按到货批次进行，抽检一般按照所供货产品规格数量总和的10%抽取，且不少于2个规格。抽检长度每个规格按照2米左右考虑。3）血所涉及的电缆费用和第三方检测费用包含在投标总价中。（4）投标人应完成本工程合同内设备的资产清册工作，包括但不限于：1）设计联络阶段及施工阶段，编制初始设备资产清册及编码；2）配合设备安装单位按照设备初始清册完成现场贴码；3）配合建设管理单位现场预扫码；4）配合现场移交扫码；5）结算阶段：按照审计局结算审计结果和尾工进展情况对清册信息进行更新；6）决算阶段：按照财政决算审计结果和尾工进展情况对清册信息进行更新。4.7售后服务（1）投标者应对产品质量保证、售后服务做出必要的承诺。（2）投标人的售后服务体系应完全按照IS09001质量管理体系进行管理。（3）投标人应保证及时准确地完成售后服务任务。（4）投标人在电缆敷设过程中，应有专门技术人员进行现场指导。如在投标人指导下电缆敷设中出现故障和意外，投标人应承担责任。（5）投标人应在电缆敷设过程中，积极与施工单位配合，作好技术服务，完成自己的合同义务。
