    产业道路建设项目--其他工程——排水施工图设计说明.docx

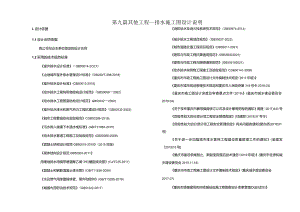

    第九篇其他工程-排水施工图设计说明L设计依据1.1设计合同依据我公司与业主单位签定的设计合同1.2采用的技术规范标准室外排水设计标准GB50014-O1)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)室外给水设计标准(GB50013-2018)给水排水工程构筑物结构设计规范(GB500692002)给水排水工程管道结构设计规范GB503322002)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)城市工程管线综合规划规范CGB50289-016)污水排入城镇下水道水成标准(GB/T31962-2015)给水排水管道工程施工及验收规范(GB50268-2008)混凝土结构设计规范GB50010-2010(2015年版)砌体结构设计规范GB50003-2011用埋地排水用铜带增强聚乙烯(PE)螺旋波纹管(CJT25-2011)混凝土和钢筋混凝土排水管(GB/T11836-2009)水及燃气用球墨铸铁管、管件和附件(GB/T13295-2019)城镇内涝防治技术规范(GB51222-2017)消防给水及消火栓系统技术规范(GB50974-2014)城乡排水工程项目规范(GB55027-2022)城市道路交通工程项目规范(GB55011-2021)建筑与市政工程抗秉通用规范(GB550022021)建筑与市政工程无障碍通用规范(GB550192021)给水排水构筑物工程施工及验收规范CGB50141-3008)重庆市市政工程施工图设计文件编制技术规定(2017年版)重庆市城市规划管理技术规定网重庆市人民政府第318号令,2018.03)重庆市施工图设计深度及审查要点文件(2019)(重庆市城乡建设委员会2019.04)关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知滴建2017)443号危险性较大的分部分项工程安全管理规定(住建部(2018)37号令)危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发2019)10号)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(重庆市住房和城乡建设委员会2019.11.18)重庆市市政工程施工图设计文件编制技术规定(重庆城乡提设委员会2017.07)重庆市房屋建筑和市政基础设施工程勘察设计变更管理办法(试行)(重庆城乡建设委员会2019.03)1.3设计基硼贵料1)建设方与我公司霎订的设计合同2)秀山县新庄至凉水井段产业道路建设项目初设3)业主提供的1:500地形图4)业主提供的其他相关资料2、上阶段it证及审查意见的执行情况本工程初步设计程序正在完善过程中,待初步设计完善后补充初步设计专家审查意见及回复。3、猊范强制性条文执行情况本项目严格按照国家及行业现行、有效规范进行设计,无违反规范强制性条文情形如4、工程设计4.1 工程概况1.2. 1项目规模项目建设地址位于秀山县官庄街道新庄社区G319国道附近,属于秀山县唉仪馆配套建设道路,项目包括纪念园主入口道路、纪念园欢人口道路、纪念园环坡道路、纪念园火化馆道路及还建村道共计5条道路,路线总长4.09km.项目名称:秀山县新庄至凉水井段产业道路建设项目。纪念园主入口道路路境长620.32n.道路等级为四级公路(1类),设计速度20km/h,路幅宽13.5m(3m绿化带+7.5m车行道+3m绿化带).双向2车道,采用沥青路面。纪念园欢人口道路路段长176.702m,道路等级为四级公路(I类),设计速度20km/h,路幅宽9.5m(1.5m绿化带+6.5m车行道+1.5m/化带).双向2车道,采用沥青路面。纪念园环线道路器线长2739.828m,道路等级为四级公路(I类),设计速度20kh,路幅宽Ionl(1.5m绿化带+6.5m车行道+2m绿化带),双向2车道,采用沥青路面。纪念园火化馆道路路段长90.206m,道路等级为四级公路(I类),设计速度20kh,路幅宽Ilm(2m球化带+7m车行道+2m绿化带),双向2车道,果用沥青路面。本项目建设内容包括遭路工程、交通工程、通信工程、电力工程、排水工程、给水工程、照明工程、景观工程.4.2设计内容本次设计内容为排水管网设计。4.3管网抗震据中国地宸动参数区划图(GB18306-2015),该场地地宸动峰值加速度为0.05g,地震动反应谱特征周期值为0.35s。地震基本烈度为VI度。根据建筑设计抗震设计规范(GB50011-2010(2016年版),本项目抗震设防烈度为6度ag=0.05g),设计地震分组为第一组:场地类别为I11类。建筑结构安全等皴:二级:结构设计使用年限为50年。根据建筑与市政工程抗震通用规范(GB55002-021)第2.4.3、第6.2.1条及6.2.9条要求:¢1)同一结构单元应具有良好的整体性。(2)埋地管道应采用延性良好的管材或沿线设置柔性连接措施.(3)装配式结构的连接构造,应保证结构的整体性及抗虞性能要求。(4)管道与构筑物或固定设备连接时,应采用柔性连接构造。(5)地下或半地下砌体结构,转砌体强度等级不应低于MUlO,块石砌体强度等级不应低于MU20:砌筑砂浆应采用水泥砂浆,强度等级不应低于M7.5。(6)盛水构筑物和地下管道的混凝土强度等级不应低于C25;构造柱、芯柱、圈梁及其他各类构件的混凝土强度等级不应低于C25。(7)在穿管的墙体或基础上应设置套管,穿管与套管之间的间隙应用柔性防腐、防水材料密封.(8)当穿越的管道与墙体或基础嵌固时,应在穿越的管道上就近设置柔性连接装置。本工程雨水主管道采用新型铜带增强聚乙烯(HOPE)螺旋波纹管,为柔性管材,污水管遒采用增强聚丙烯(FRPP)双壁加筋波纹管。增强聚丙烯(FRPP)双壁加筋波纹管根据产品技术要求采用扩口承插连接-T型橡胶圈密封,新型铜带增强聚乙烯(HDPE)螺旋波纹管(雨水)采用承插式电熔连接:管道位于高填方段和挖填交界处时管重接口采用柔性接口。d600的过街圆管涵采用11级钢筋碎圆管,d2000的过街圆管涵采用【11级钢筋混凝土管。根据建筑杭震设计规范(GB50011-2010),可不再进行抗震验算。本工程所选用的管材、管道强度等级均满足埋地管道抗震要求。本工程排水检查井采用C30硅现浇检查井,结构材料应符合(建筑抗震设计规范龊B50011的规定,块石砌体的强度等级不应低于Mu20,砂浆不低于M7.5,混凝土强度不低于C25。4.4排水现状4.4,1排水规划本项目区域位于秀山县建成区以外,无专项排水规划,片区排水体制果用雨、污分流制。4.4.2排水现状1)现状水系本次设计主、次入口道路起点处有一条与319道路平行的现状雨水沟渠,该雨水沟渠最终向南排入梅江河,现状水系统发达,排水条件较好。梅江河为秀山县城最大河流,由官舟桥上游360米受流入城区,经平凯街道于中和镇印盒岩下流出,河段长15.86km。2)排水现状本欢设计道路范围内均无现状雨、污水管网。4.5 设计概要道路两新侧建排水沟或者截水沟收集路面径流和周边地块雨水,新建雨水管或者排水沟转运雨水,最终排至现状雨水沟或者周边绿地。新建污水管道接火化馆生化池出水管,最终排入殡仪馆室外污水系统。4.6 贯计原则(I)平面布置原则严格执行雨水、污水分流的排水体制。排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期度展与分期实施相结合的原则。排水管道均按远期设计,并能适应片区建设需要,考虑分期实施的可能性。新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼服经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足移的空间,为管线综合提供条件。所有管线均应随道路建设同步实施,并提前做好管道定线工作.(2)竖向设计原则尽量减少管线在道路交叉口处交叉。工程管线在竖向管位分配时,一艇按下列原则规定处理:易弯曲的管线让不易弯曲的管线;任力管线让重力管线;小口径管线让大口径管娱;柔性结构管线让刚性结构管线.污水管道、合流管道与生活给水管道相交时,应敷设在生活给水管道的下面。7设计标准及孝数1.设计年P艮本工程为新建区域永久性市政排水工程设计,排水系统规模均按远期规划迸行设计.2,排水体制本工程排水体制采用雨、污水分流制,雨、污水管网分别自成体系。3、设计规模雨水量计算按重庆市秀山县暴雨强度公式和流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数中。污水按城市综合污水量和规划人口进行计算.规划人口按控制性详细规划指标。4、基本设计参数最大设计流速:根据山地城市室外排水管渠设计标准(DBJ50/T-296-20L8)中规定最大设计流速:雨水管道VmaX=8ns,污水管道Vmax=6m/s,铜筋混凝土管VmaX=5ms,金属管VlllaX=IOMs<,最小流速:污水管道在设计充满度下为Vmin=O.6ms,雨水管道在满流.时Vmin=Ot75ms;雨水管道按满流设计;污水按非满流设计其最大设计充满度如下表:污水管最大允许充满度管役最大设计充满度3000.554000.65500-9000.70NlOoQ0.75最小管径与最小设计坡度:市政排水管最小管径控制在d300,最小设计坡度控制在i=0.003O本工程排水管道均采用管顶平接。®n:管材粗糙系数,塑料管取n=0.01,钢筋混凝土管n=0.014,球墨铸铁管n=0.013.4.8 雨水系统4.8.1 雨水量计算雨水设计流量公式:Q=q+F(LZs)其中,暴雨强度(q)采用(渝建2017443号)重庆市秀山县暴雨强度公式计算:暴雨重现期:道路P=5年;当汇水面积50h1112及以上,根据山地城市室外排水管渠设计标准(DBJ50/T-296-2018)中3.4.1节重现期采用10年。设计降雨历时:t=tl+t2(min)其中,地面集水时间:tl=5(min)管渠内雨水流行时间:t2(min)按计算确定综合径流系数:=0.6汇水面积(F):道路两侧分地块计算(hni?)雨水系统计算结果见下表:雨水水力计算表序号计算管段服务面积设计流量设计管径设计流速最大过流能力(hm2)(LZs)(inHi)()(as)(La)1主入口道路K0+17950+3552.45514.63500x500152.195502主入口道路Y12-Y117.001470.3880030.9411873.193主入口道路Yll-YlS1&13258.83M0032.724187.474次入口道路6.551179.306006-二,2.04977.615环线道路KO+150K0+3203.23646.55700X70051.857806环线道路K0+320K0+4800.721411210031.IS118.297环线道路K0+320K0÷4000.3570.12400X40030.951108环线道路K0+400K0+4800.3673400X40030,9511()9环线道路K0+4E0K0+6I03.35669.41600102.823798.2110环线道路K0+610-K0+7703.97793.57600102.823798.2111环线道路KU+670KO+77O3.65729:41500×500353.8477012环线道路KO+77OK0+9402.64528.8160051.996564.4213环线道路K0+940K1+1752.44487.88400333.914491.8114环线道路Kl+000K1+1752.06412.54400X400403.4842015环线道路Kl+175K1+4402,42322.75400152.639331.5816环级道路Kl+235K1+44O2.06274.75400×400202.4629017环线道路K1+440K1+5900.64128.2440031.1814S.2918环线道路Kl+590K1+840.5952.81562.96600X60092.2267019环线道路K1+840.595K1+9634.41883.22GOO133.219910.120环线道路K1+840.595、Kl十9632.26451.83600X60092.2267021环线道路Kl+963K2+140L12223.41400X4009L7124022环线道路K2+140K2+2203.53704.69500X500303.5571023环线道路K2+22QK2+4201,74347,2500X50051,490.3424环线道路Kl+963K2+4208.091619.36600425.7861635.8525环线道路K2+420K2*739.E281.43295.35400X400101.8630026火化馆道路3.56306008.62.617404.8.2 雨水管道设计1 .雨水管道布置功能:道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定战原则:雨水管线沿道路坡向布置,雨水管道的布置考虑道路(包括人行道)路面及地块雨水收集的便利性平面布置;主人口道路标准路幅宽度为13.5m,雨水管道单侧布置于车行道下,管中心距路肩跑离为L2m。具体布置位置详见综合管网标准横断面图。雨水共2个出口排放:K0+000K0+350段新建500x500雨水沟道由西向东布置,排入现状319道路旁边现状雨水沟渠,最终排入梅江河。K0+040处新建两个d2000过街圆管涵,采用Ul级钢筋混凝土管。K0+510K0+620段沿主入口道路,新建4600、4800和41400雨水管道,由东南向西北布置,最终排入梅江河。次入口道路标准路幅宽度为9.5m,雨水管道单侧布置于绿化带下,管中心距路肩距高为0.75m.具体布置位置详见综合管网标准横断面图.雨水共2个出口排放:K0+000K0+184.392段d600雨水管道由西向东布置,排入现状319道路旁边现状雨水沟渠,最终排入梅江河.K0+005处新建一个4600过街圆管涵,采用Il级钢筋圆管。环线道路标准路幅宽度为10m,雨水边沟单侧布置于东侧车行道与绿化带之间。具体布置位置详见综合管网标准横断面图。雨水共分12段12个出口排放:K0+000K0+320段400X400d8Q00雨水边沟和雨水管道沿道路坡向布置,排入主入口道路已设计雨水系统中;K0+320-K0+480段400X400雨水边沟沿道路坡向布置,在K0+393处新建d400过街圆管排入西侧现状坡地;K0+480-K0+610段400X400雨水边沟沿道路坡向布置,在K0+550处新建d600过街圆管排入西侧现状坡地:K0+610-K0+767段400X400和d600雨水边沟和雨水管沿道路坡向布置,在K0+667处新建d600过街圆管排入西侧现状坡地:K0+790-K0+940段400X400雨水边沟沿道路坡向布置,在K0+790处新建d600过街圆管排入西侧现状坡地;K0+940-Kl+175段400X400雨水边沟沿道路坡向布置,在K1+000处新建MOO过街圆管排入西侧现状坡地;K1+1K5K1+440段400X400雨水边沟沿道路坡向布置,在K1+235处新建d400过街圆管排入北恻现状坡地;K1+440-K1+590段400X400雨水边沟沿道路坡向布置,在Kl+500处新建d400过街圆管排入东侧现状坡地;K1+590K1+744段400×400-600×600雨水边沟沿道路坡向布置,在K1+744处排入道路已设计雨水系统中;K1+746-K1+969段600X600雨水边沟沿道路坡向布置,在K1+970处新建d600过街圆管排入东侧现状坡地:KL+970-K2+125段400X400雨水边沟沿道路坡向布置,在K2+L25处处排入道路已设计雨水系统中;K2+150K2+420段400X400雨水i沟沿道路坡向布置,在K+227处排入人口道路已设计雨水系统中;K2+420K2+718段500X500雨水边沟沿道路坡向布置,K2918处排入主入口道路已设计雨水系统中;火化馆道路标准路幅宽度为Iltn,雨水边沟单侧布置于南侧车行遭与绿化带之间。具体布置位置详见踪合管网标准横断面图,雨水共1个出口排放:K0+000K0+090.206段500X500雨水边沟沿道路坡向布置,排人环线道路已设计雨水系统中。2,雨水管道纵向布置设计道路雨水管道纵向按道路坡向敷设,埋设深度按管顶覆±L5m左右控制。管道坡度原则上按道路坡度设置,当跣落水头大于LOm、管内计算流速超过最大设计流速时果取跌水消能措施。3、内涝论证城镇内涝防治的主要目的是将降雨期间的地面积水控制在可接受的范围.根据室外排水设计标准(2021版)3.2.48:内涝防治设计重现期,应根据城镇类型、积水影响程度和内河水位变化等因素,经技术经济比较后确定,按表3.2MB的规定取值(本次设计取50年)。内涝的复核计算过程如下根据现状假设的满流推断的水力坡度i=(最不利点段上游地面高程Hl-(下游管低高程h2+管高+1)/管道长度;根据0=V*A得到该状态下的临界流量Qpe根据暴雨强度公式计算出在该管道的汇流面积及集流时间下的50年重现期下的暴雨强度q,用暴雨强度的值q乘以径流系数乘以汇流面积S,得到该时间内50年重现期下的设计流量Q50:用Q50-QP得到差值Q,用Q乘以,本管段流行时间t2得到该汇流时间下的溢流量Q溢,当溢流量<10QM为无风险;IOol(Q溢V=100Om为低风险:1000ms<=Q溢=50Q5n"为中风险:5000mQ溢为高风险。内涝评估本次设计中流域面积较大的地方为YT2至Y-12T段,管径为dl400,管段长度14m。井编号管道起端地面高程管道末端地面高程管道起端高程(m)管道末.端高程5)汇流面积管案商度QP下游管顶上÷1米的流量(立方米/秒)50年重现期下的设计雨量(升/公倾,秒)Q50(方米/秒)汇流时间下溢流量风险划分-2y-12-i385,599385.253383.291383,15313.11.4362.29571.75115.14-2283.05无风险经上表计算得出,流域面积较大处Y-12至Y-12-1雨水管段在50年重现期内涝情况下为无风险,满足规范要求。4,临时排水系统因地块开发与道路施工进度不一致,导致周围地块场地积水,根据区域排水的需要,在道路沿线需设置临时排水管。在挖方地段可结合地块开发情况设置临时排水边沟及雨水沉砂井。4.9 污水系统4.9.1 污水量计算殡仪馆平均日生活污水量:50m3d,火化馆最高日总生活污水量:lm3/de4. 9.2污水管道设计1、污水管道布置功能;污水管道负责收集、输送该路段道路两侧地块污水及上游污水管道转输之污水流量。定线原则:污水管道沿道路布置,污水管道的布置考虑地块污水收集的便利性。2、污水管道纵向布置道路污水管道纵向按道路坡向敷设,埋设深度按管顶覆土1.2"左右控制。管道坡度原则上按道路坡度设置,当跣落水头大于LDm管内计算流速超过最大设计流速时采取跌水消能措施。4.IO管材、基础及接口4.10.1 管材根据重庆市建设委员会重庆市建设领域禁止、限制使用落后技术通告(2019年版),本次设计d400T1400的雨水管道采用新型铜带增强聚乙烯(IlDPE)螺旋波纹管.本工程d300污水管道采用增强聚丙烯(FRPP)双壁加筋波纹管。d600的过街圆管涵采用II级钢筋球圆管,d2000的过街圆管涵采用III级钢筋混凝土管,要求达到混凝土和铜筋混凝土排水管(GB/T11836-2009)III级标准要求。管道的外观质量及几何尺寸应满足混凝土和钢筋混凝土排水管试验方法GB/T16752-2006.埋深小于5.Om的塑料管,环刚度SNN8KN2,管道埋深在5.0-10.Om之间,环刚度SN12.5KNm2i管道埋深在10.0-15.Om之间,环刚度SNe16KNt2,4.10.2 接口钢带增强聚乙烯螺旋波纹管采用承插式电爆连接;管道位于高填方段和指填交界处时管道接口采用柔性接口;增强聚丙烯(FRPP)双壁加筋波纹管根据产品技术要求采用扩口承插连接-T型橡胶圈密封;钢筋混嘲土管采用椽胶圈承插连接,详见厂家使用说明-管道承口应放在进水方向,插口放在出水方向,与检查井连接采用短管连接,管道与井壁间采用中介层,加水泥沙浆,中介层材料由厂家提供。4.10.3 弄础管遒埋深在0.7-3.5m的塑料管采用120。砂垫层基础;埋深在3.5-6.Om的塑料管采用180。砂垫层基础.4.11检查井及其它构筑,4.11.1 检查井.1 .普通检查井(I)管道交汇处、转弯处、管径或坡度改变处、跣水处以及直娱管段上每隔一定距离设置检查井。本次设计雨、污水检查井间距均为30m左右,检查井果用混凝主现盗矩形检查井。(2)排水系统检查井底安装防坠落装置,建议安装防坠网,材质为高强度防腐聚乙烯防坠网(抗冲击力应大于120kg),通过化学螺松固定在井壁,检查井防坠网作法详见大样图,其防坠网应一年更换一次。(3)所有排水检查井盖统一为球墨铸铁井置及井座,其中人行道上检查井果用轻型防建球墨铸铁井盖及井座,牢行道采用承重型球墨铸铁防沉降井盖及井座(其中车行道井盖采用防盗、防响、防沉降、防位移、防跳的"五防"自调试防沉降检查井盖,所选检查井盖应符合检查井盖(GB/TGB23858-200g)的要求,承载能力应符合标准的规定.检查井井盖、盖座安装要求与路面平整。井盖需考虑静音措施,即井盖与井框间需设置暖冲胶条反弹性锁定装置,详询厂家相关标准要求检查井井盖上需标注"雨水”或"污水",井内采用球墨铸铁踏步(06MS201-614)o根据检查井盖(GB/T23858-2009),车行道下采用重型球墨铸铁井盖及井座,承载等级为DlOO类;人行道和绿化带下果用"普型"球墨铸铁井盖及井座,承载等级为C250类。球墨铸铁井盖应采用防沉降可调节式井盏,符合GB/T1348的要求。检查井内应设置防坠网等防坠措施。(4)为避免井盖损坏或缺失时发生行人坠落检查井的事故,检查井需安装防坠落装置。防坠落装置应牢固可靠,具有一定的承重能力(学20Okg),并具备较大的过水能力,避免暴雨期间雨水从井底涌出时被冲走。防坠落装置包括防坠落网、防坠落井算等。(5)排水检查井井盖须设置有通气孔,通气孔尺寸须满足通气要求,管理部门须加强井盖巡查、维护,确保通气孔排气正常,保证管道运行安全,2、跌水井本欢设计当雨水管道跌落水头大于1.5m、污水管道跌落水头大于1.5m管道穿越地下障碍物或管内计算流速超过最大设计流速需要采取跌水消能时,设置跣水井。跋水井采用C3D钢筋混凝土现浇,跌水井井盖、井座、爬梯同一般检查井要求。4.11.2 排水沟1,雨水边沟雨水边沟沟身采用C25混凝土现浇,净空断面尺寸注见排水平面图,排水暗沟每IOm布置一处成品球墨铸铁雨水篦(参06MS201-8/53),其余部分加盖铜筋混凝土盖板,具体形式见排水暗沟大样图:排水暗沟起点进口处需加密布置雨水篦至三个。2、截水沟截水沟用于设计道路坡脚,收集道器路面雨水、坡面雨水及部分山体雨水排入雨水系统。截水沟的实施要求地基承载值不小于150KP%基坑开挖后基底如遇软弱土层或特殊地基应换填开山片石,MlO水泥砂浆灌赞,若仍未能达到,则应通知设计方到现场解决。沉降耀每810米设一道,在地质变化的地方须加设沉降缝。沉降缝鳌宽2030毫米。沉降缝在明沟基础用沥青木板嵌填,在截洪沟侧墙外侧5cm以热沥青浸麻迎填塞,内侧以1:3水泥砂浆填塞15cm,中间嵌沥青木板。护脚采用C30素混凝土现浇。4.11.3 项目建筑垃圾再生产品使用建筑垃圾资源化再生产品替代用量应不少于30V5、管道施工5.1 管It放线本工程排水管道放线均按检查井坐标表严格放线,检查井坐标点为主线管道轴线投影与检查井横轴线交点.5.2 现场复核本工程雨、污水上下游管堆必须接顺。设计要求在施工放线时首先复核上下海现状管渠、涵洞等的位置、标高、断面尺寸等,若与设计有不符之处,必须立即通知设计单位研究处理。5.3 沟槽开挖管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0.1-1.5控制(详见管道开近断面图),如果现场条件不允许,必须采取加支撑等措施。沟槽开榕边坡及支撑加固须严格按照给排水管道工程施工及睑收规范(GB50268-2008)中的有关规定,保证周边环境安全和工程施工安全。对于填方地段,须在填方进行至管顶标高Lonl之上后方可开挖管道沟槽,填方应按道路路基要求进行.位于车行逆下雨水口连接管.在道隼底基层施工以后再开挖管道泡槽,做法详相关大样图.5.4 地基处理管遭及排水构筑物地基承栽力不小于0.2Mpa(有特殊要求的,按相关设计图说)。沟槽在填方地段、地基受到扰动或沟槽超挖的,管道基础以下用须分层夯实回填,密实度不小于90,。5.5 5管道安装所有管道的安装必须严格执行给水排水管道工程施工及验收规范(GB5068-2008)的规定。塑料管的安装主要参考生产厂家提供的使用说明书技术要求,还必须符合相关专业规程.5.6 6棚试与试峻所有的材料、产品均应有出厂检验合格证书,进场应按相关程序进行进场检验,管道接口在安装完毕后,须进行接口的水密性试验,试验方法按照各自相关专业规范进行。所有的污水管道在回填前还必须按照给水排水管道工程施工及验收规范GB5068-2008)的规定做管段闭水试验。管道回填时可以采用人工手动机械进行夯实,密实度需达到给水排水管道工程施工及疆收规范(GB502682008)的要求,沟槽回填土的密实度需进行检验,可采用环刀法检验。当回填至设计高程后,在12h至Mh内应测量管道竖向直径的初始变形量,井计算管道竖向直径初始变形率,其值不得超过管道直径允许变形率的2/3。管道变形检验需严格执行给水排水管道工程施工及验收规范(GB502682008)的要求。加强排水管材进场检睑。建设单位应当组织对进场排水管材进行验收,重点查验质量证明文件、颠色、外观、尺寸规格等是否满足合同约定和设计图纸的要求,并按国家有关标准、规定城行见证取样检测,合格后方可使用。排水工程所用的管材、管道附件、构(配件和主要原材料等应符合国家现行相关标准的规定,产品进入施土现场时应按国家有美规定进行验收,睑收合格后方可使用。5.7沟槽回孤管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上(有特殊要求的,按相关设计图说)设计强度后方可进行。回填要求分层压实、对称均匀回填。当检查井在车行道下时,应在检查井周围采用砂石回填,宽度为40e。回填材料及压实度应严格执行本设计相关设计图说要求;在道路范围内,压实度应达到道路路基密实度要求,同时必须符合给水排水管道工程施工及验收规范(GB50268-2008)相关规定。管区(沟槽底至管顶以上LOIn范围内)禁止果用推土机等大型机械进行回填。管顶严禁使用重健夯实。5.7 收工程中间验收和竣工验收必须严格按照国家及重庆市工程管理相关法规、规定程序进行。需要设计单位参加验收的分部工程,应在该分部工程按设计要求完成后,下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料,并有堤设单位代表、监理、质监及相关部门共同参与进行。7,危险性较大分部分项工程提示7.1 内槽开挖支护7.1.1 危大工程范围开密深度超过3m(含3m)的基坑(槽)的土方开相、支护、降水工程,属于危险性较大的分部分项工程,7.1.2保障工程施工安全的去见1、根据危险性较大的分部分项工程安全管理规定施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案:对于超过一定规模的危大工程,施工单位应当组织召开专家论证会对专项施工方案进行论证。实行施工总承包的,由施工总承包单位组织召开专家论证会。专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。并完成相关审查程序后实施。S,施工单位应选择有丰富经验的具有相应资质的专业队伍进行支护体系的施工。基坑开挖应根据设计要求进行监测,实施动态设计和信息化施工,3、施工单位在施工前,应采用坑探或触探等各种勘探方法查明基坑内及基坑周边的各类建(构)筑物及各类地下设施,包括给排水管道、电力、电信及津气等管涵的分布和现状,并对现有的各类管涵应进行保护。4、施工单位应按设计施工,由于某些原因导致施工确有困难应及时与有关部门联系,协商解决。由于某些不可预见的客观原因、不可抗力、地质条件的变异性或者由于施工导致工程出现险情,施工单位应及时抢险,消除险情。5、在沟槽开挖期间及管道施工过程中,对可能出现的险情应准备充分的应急措施,备足抢险设备和物资,如铜管、编织袋、反铲等。6,施工单位在施工前应仔细阅读并领会本工程的工程地质报告、地形地貌以及设计说明和意图。实施时若实际工程地质条件、地形地貌与本工程的工程地质报告、地形地貌有较大差异时,应及时通知监理、勘察、设计和甲方协商解决。7.2混凝土漠板支撑7.2.1 意大工程范围混凝土模板支撑工程:搭设高度5m及以上,或搭设跨度IOm及以上,或施工总荷载(荷载效应基本组合的设计值,以下简称设计值)IOkN/W及以上,或集中线荷载(设计值)15kN/l及以上,或高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。主要部位为雨水管道埋深h>5m且检查井10m>h>5m7.2. 2保障工程施工安全的意见模板及支架应具有足够的承载力、刚度和稳定性,应能可熊地承受施工过程中所产生的各类荷载,模板不凹凸、支架不偏移、不扭曲.7. 2.3保障工程周边环境安全的蠢见安斐和拆模应有专人指挥,并在下面标出作业区,暂停人员和车辆通过。拆模时,应按顺序逐块拆除,避免整体塌落;拆除顶板时,应设临时支撑确保安全作业。8、推水管道建设版量的要求根据渝建发201910号文关于进一步加强城市排水管用工程建设质量管理工作的通知,高度重视排水管网工程球设质量管理工作。7.1. 排水管司工程实行质量终身负责制建设单位、勘察单位、设计单位、施工单位、监理单位依法对城市排水管网工程质量负责。建设单位是排水管网工程质量的首要责任人,应当择优选择施工、监理单位,并保证合理工期、合理造价:按规定委托具有相应资质的检测机构开展检测工作。8. 2坤水管网工程质量全过程管理(1)严格履行基本建设程序。排水管网工程应当依法办理初步设计审批(政府投资类)、施工图审查备案、施工许可(含工程质量安全监督)、竣工(跟踪)测量以及档案移交等建设手续.非单独立项建设的排水管网工程,可与主体工程同步办理相关手续。(2)加强排水管材进场检验.建设单位应当组织对进场排水管材进行验收,重点查验质量证明文件、颜色、外观、尺寸规格等是否满足合同约定和设计图纸的要求,并按国家有关标准、规定进行见证取样检测,合格后方可使用。(3)加强排水管网施工质量.施工单位应当严格按照施工技术标准和审查合格的施工图施工,不得擅自修改工程设计;排水管网工程的地基处理.管道安装、沟槽回填等是工程建设质量的重要环节,应当符合给水排水管道工程施工及验收规范的有关规定.(4)监理单位应当加强排水管网工程施工质量现场监理,重点把控进场材料质量检验、排水检查井坐标、管道高程、附属构筑物及接口侦量.基础及回填质量、雨污水混接错接情况等。(5)强化排水管网竣工验收。建设单位应当依法组织对排水管网工程建行分部工程验收或竣工验收,并按照地下管线探测技术规范要求,在排水管网覆土隐蔽前进行测绘,形成准确、完整的管线工程测绘数据和测绘图。(6)排水管网工程煽工股收资料应当包含管道内窥检测报告(含影像资料)、竣工测量成果资料等相关工程资料。房屋建筑工程、市政工程配套的排水管网工程还应提供排水行业主管部门核发的排水许可证/对因工程建设改进排水设施的相关审核意见。&3持水管材质量抽检制度(1)覆土前抽检。建设单位应当委托专业检测机构(承担见证取样检测的机构除外),在排水管材安装后、覆土前,采用随机方式进行覆土前抽检。抽检比例底不少于两个生产批次或城场批次(当工程只有一个生产批次或进场批次时,可按一个批次进行抽检)。抽检结果应当书面报告建设工程质量监督机构,由建设工程质量监督机构汇总并报送当地住房城乡建设主管部门。覆土前抽检质量不合格的,建设单位应当责令施工单位停止使用并拆除已安装排水管材;同时,将该批次排水管材全部退场,并做好退场记录.(2)施工过程中,施工单位应积极配合监督性抽检和专项检查.8.4坤水管网内窥检
