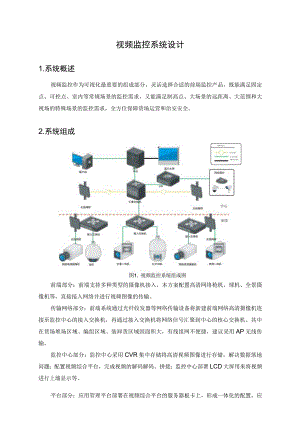

视频监控系统设计1.系统概述视频监控作为可视化最重要的组成部分，灵活选择合适的前端监控产品，既能满足固定点、可控点、室内等常规场景的监控需求，又能满足制高点、大场景的远距离、大范围和大视场的特殊场景的监控需求，全方位保障货场运营和治安安全。2.系统组成前端部分：前端支持多种类型的摄像机接入，本方案配置高清网络枪机、球机、全景摄像机等，直接接入网络并进行视频图像的传输。传输网络部分：前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机，再通过接入交换机将网络信号汇聚到中心的核心交换机。其中在货场堆场区域、编组区域、装卸货区域因面积大，有线组网不便捷，建议采用AP无线传输。监控中心部分：监控中心采用CVR集中存储将高清视频图像进行存储，解决数据落地问题；配置视频综合平台，完成视频的解码解码、拼接；监控中心部署LCD大屏用来将视频进行上墙显示等。平台部分：应用管理平台部署在视频综合平台的服务器板卡上，形成一体化的配置，应用管理平台可以对高清视频和用户进行统一管控，并且配置PC工作站进行预览、回放、下载等操作。3 .系统功能1 .视频监控实现货场/编组场的堆场、站台、仓库、装卸货等场景全覆盖视频监控。货场区往往面积很大，场站内车来车往，尤其在一些要塞区域。交通环境复杂，若出现在停车场外道路以及回车道周边随意停车，则会影响货场站调度效率，并增加人身伤亡事故的隐患，需要通过高清视频监控实施无死角全覆盖，以完整记录场区内情况。2 .全景监控把视频拼接技术融合在一个产品中，实现全景视频图像的前置应用，无需服务器即可实现视频图像的完整输出。海康威视鹰眼产品采用“点”、“面”结合技术，“面”是通过摄像机拍摄的全景大画面，“点”是通过细节捕捉摄像机捕捉全景大画面中的细节，从而达到“无盲区、无死角”全方位不间断地监控，可自动轮巡跟踪全景画面中的多个目标。全景鹰眼很好的解决了传统摄像机无法兼顾全景同时捕捉细节的问题，又解决了传统的枪球联动系统高成本和复杂的安装调试。3 .视频检测周界防护可在高清画面或全景画面中配置行为分析规则，如穿越境界面，区域入侵，离开区域等周界范围报警功能。4 .视频联动功能支持多种联动方式。1）点击联动，点击全景画面联动镜头看特写细节2）智能联动，根据智能规则联动特写镜头自动跟踪3）手动跟踪，点击全景画面选择目标联动特写镜头进行自动跟踪在视频全景的画面中，目标触发周界防范规则后，实现球机对目标自动跟踪。Mll图2.全景视频联动效果示意图5 .人员聚集检测对场站监控区域范围内实现聚众检测，实时关注聚众行为，控制正常的秩序。若发现人员异常聚集的情况，将触发报警，上传监控中心，引起监控人员注意。6 .营业区内视频监控采用带有图像优化算法的高清摄像机，实现低光照、背景强光下的最优化成像，保证重点区域、时段下的视频清晰度和完整性7 .扩展前端声光报警提示及语言喊话功能本系统的基础上，可以在前端球机接入喇叭和声光报警器实现以下扩展功能：D能够在监控中心管理软件上实现声音、语音、弹图片等提示报警。2）可以触发前端的声光报警和语音喊话功能，进行自动语音喊话提示和声光报警提示，提示声音可以录制语音提示或者声音提示。3）可以给前端声光报警器一个信号，进行声光提示。4）可以与大屏系统和报警系统联动，进行文字上墙报警和现场鸣笛报警和语音报警等功能。4 .视频监控布点原则1 .固定点监控D主要应用场景固定点的监控场景主要是固定的大场景为主，如货场监控区域内路段和路口、平交道口、重点监控区域等固定监控场景。03-06-Z015星期五10:06:502）前端选型说明固定点推荐选择海康威视网络高清枪型摄像机进行监控，在满足安装条件前提下升级全景摄像机。2 .可控点监控D主要应用场景可控点监控场景主要是一些大范围环境，如灯桥、站台、堆场、周界区域等。2）前端选型说明可控点推荐选择海康威视网络高清球型摄像机或者云台摄像机来对大范围监控区域进行监控；摄像机要达到IP66的防护等级，避免在雨天环境下因设备进水而导致设备损坏或影响监控质量；在晚上光线不足的环境下推荐采用带红外功能的网络高清红外球机，保障夜晚等光线不足环境下的监控图像质量。3 .室内监控D主要应用场景室内监控的主要应用场景包括以下几种：营业区域，包括楼道、电梯、走廊、大厅等。2）前端选型说明在楼道、走廊等固定室内监控场景推荐采用海康威视低照度、宽动态的网络枪机或者半球；在大厅等室内大范围监控场景推荐选用高清半球；在光线不足或强光环境下推荐选用带有宽动态、超低照度等功能的红外摄像机，来保障监控图像质量。4 .制高点监控D主要应用场景制高点监控的场景主要为在楼顶、塔顶等制高点处对所在范围内的整体的、大范围的监控。实际选型中，根据不同的场景及需求选择相应的摄像机。2)前端选型说明制高点监控推荐采用海康威视网络高清智能球型摄像机，或采用网络高清枪机加大倍率的电动镜头配合支持云台控制的一体化云台，电动镜头的焦距根据实际监控范围确定选配。设备需支持实时透雾功能，以应对各种复杂环境下的实时监控，同时摄像机要达到IP66的防护等级，避免在雨天环境下因设备进水而导致设备损坏或影响监控质量。5 .主要设备选型5. 200万星光级摄像机DS-2CD4026FWD-（八）(P)D产品说明：DS-2CD4026FWD-（八）(P)是200万星光级1/1.8"CMC)S超宽动态ICR日夜型枪型网络摄像机，具有清晰度高、照度低、帧率高、色彩还原度好等特点。所有产品拥有自主知识产权。2)技术参数：DS-2CD4026BVD-(A)(P)200万星光级1/1.8“CMoS超宽动态ICR日夜型枪型网络摄像机摄像机传感器类型1/1.8"ProgressiveScanCMOS最低照度彩色:0.002Lux(FI.2,AGCON)；黑白:0.0002LUK(F1.2,AGCON)快门I秒至I”00,000秒慢快门支持镜头接口类型CJCS接口自动光圈DC驱动;(-P：支持P-IriS)日夜转换模式ICR红外滤片式数字降噪3D数字降噪宽动态范围120dB最焦-A:支持ABF辅助聚焦压缩标准视频压缩标准H.264/MPEG4/MJPEGH.264编码类型BascLincProfile/MainProfile/HighProfile视频压缩码率32Kbps-l6Mbs音频压缩标准G.71lG.722.1G.726MP2L2AACPCM音频压缩码率64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192KbPS(MP2L2)/图像最大图像尺寸1920×1080主码流分辨率与帧率50Hz:5()fs(1920×1080.1280×960.1280×720)；6()Hz:6()fps(1920×1080,1280×第三码流分辨率与帧率独立于主码流设置，最高支持：50Hz:25fps(I920×1080)；60Hz:30fps(1920×1080)图像设置走廊模式.饱和度.亮度.对比度锐度通过客户端或者浏览器可调背光补偿支持,可选择区域透雾支持电子防抖支持区域救剪支持裁剪画面传输日夜转换方式自动,定时.报警触发图片叠加支持BMP24位图像赛加,可选择区域感兴趣区域ROl支持三码流分别设置4个固定区域或动态跟踪网络功能存储功能支持MicroSD/SDHC/SDXC卡（128G）断网本地存储及断网续传NAS（NFS.SMBCIFS均智能报警移动侦测.遮挡报警.网线断JP地址冲突.存储器满.存储器错支持协议TCP/1P.1CMP.HTTP.HTTPS.FTP.DHCP.DNS.DDNS.RTP.RTSP.RTCP.接口协议Onvihprofiles.profileg).psia.cgi.isapi.gb28i81通用功能一键恢复.防闪烁.三码流.心跳.镜像.密码保护.视频遮盖.水印技术.匿名访问JP地址过滤SMART侦测行为分析越界侦测.区域入侵侦测,进入离开区域侦测,徘徊侦测,人员聚集侦测,快速运动侦测.停车异常侦测场景变更侦测“音频陡升，陡降侦测,音频有无侦测，虚焦侦测识别检测车辆检测：支持车牌识别，车型/车标，车身颜色/车牌颜色识别混行检测：检测正向或逆向行驶的车辆以及行人和非机动车，自动对车辆牌照进行识别，人脸侦测统计支持过线计数功能音频环境噪声过滤支持音频输入输出支持双声道'立体声音频采样率16kHz132kHz144.1kHz/48kHz接口音频接口1对3.5mm音频输入（MiCin/Lincink输出外部接口，I个内置麦克风（可关闭）通讯接口IRJ45IOM/I00M自适应以太网口J个RS-485接口,I个RS-232接口报警输入I路报警输出I路，最大支持DC24VIA或ACIK)V50OmA视频输出IVp-pCompositeOutput(75QBNC)一般规范工作温度和湿度-30'C60°C,湿度小于95%（无凝结）电源供应AC24VDC12VPoE(802.3af)功耗2WMAX（请注意选用足够功率容积的护罩）尺寸（mm）69.8×58×145重量830g6. 360°全景一体式网络高清智能球DS2DP1636-D1）产品说明：DS-2DP1636Z-D星光级全景网络高清智能球机，采用一体化设计，单产品即可同时提供全景与特写画面，兼顾全景与细节。其中全景画面由8个传感器拼接而成，可实现360度的全景监控。2）技术参数：fi号*D9-2DP1636ZH)A36O全量f<网傅育清健球机系第耀点击联动支持跟踪模式手动/自动/混和同时检测目标60个多目标瑕踪支持目标切换时间VI秒标定自动/手动智转事件侦测区域入侵、理界,进入区域,离开区域目标过渔事件侦测支持人、车分类过滤跟踪时间设置支持目标灵敏度设置支持*m机传窸器类盘1/1.9"ProgressiveScanCMOS最低照度彩色：0.002Lux<F1.8.AGCON)；黑白：0.0002LUX<F1.8.AGCON)镜头f40三F18视场角水平360,垂直78”3D降噪支持宽动态支持强光抑制支持最大图像尺寸2X4096X1800主码流分辩率及帧率50Hz:25fps2X(4096X1800,3MOXI6S0)60Hz:30fps2×(4096×100.3840×1680)子码流分辨率及帧军50Hz:25fps2X(704X320)：60Hz:丽$2×(704X320)第三码流分辨率及帧率50Hz:25fps2×(1280×560)60Hz30fps2X(1280×560)视频压缩H264/MJPEG.H.264编码支持BaSeline/Main/HiKhProfileSM图像传窸器1/1.9"ProgressiveScanCWOS最钛照度彩色：0.005Lux»(F1.5.AGCON)黑白:0.0005Lu×(F1.5.AGCON)信嚎比>55dB3D降噪支持览动态22OdB覆光抑制支持焦距5.6-20三,37倍光学变倍变倍速度大约6.6秒（光学，广角-望远）水平视角62.5-1.9度L角-里遗近爆距107*X>n（广角-望远）光圈找F15-F4.5水平速度水平键控速度：0.1-300-/8,速度可设水平预置点速度：540Zs预置点个数300个巡航扫描8条，每条可添加32个预置点断电记忆支持垂直速度垂直跳控速度：0.1°-240°s,速度可设垂直预置点速度：400-78最大图像尺寸1920X1080主码流分辨率及帧军50Hz:25fps(1920Xl080,1280X960.1280×720)60Hz;三p5<1920×1080.12SO×96O,I2×72)子码流分税军及帧军50HZ:25fps(704×576.352×288.176×144)60Hz:30fps(704×40.352×240.176X120)第三码流分辨率及帧率50Hz25fp(1920×1080.1280×960.1280×720.704×576.352×288.176×144)60Hz.30fps(1920X1080.1280×960.1280×720.704×480.352×240.176X120)视频压缩H.264/MJpEGHPEG4.从264编码支持BaSeIinelfeinHihProfile盲软压缩G711alawG711ulawG722/G726/MP2L2/AAC/PCM网络协议IPv4/IPv6.HTTP.HTTPS.802.1x.Qos.FTP.SMTP.UPnP.SNMP.DNS.DONS.NTP.RTSP.RTCP.RTP.TCP.UDP.IGWP.ICWP.DHCPPPPoE.Bonjour应用端程接口支持软件集成的开放式API,支持标准协议（ONVlF、PSIA、CGI）.支持海廉SoK和第三方管理平台接入.支持GB/T28181侨议、支持E家侨议THHt报警输入7路开关量输入（OTvDC）报警输出2路，支持报警联动报警联动预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图/智能抓图/上传FTP/邮件联动音频输入音箱输入OJNEjN渝入、MICifPC.2-24Vp-p.输入租抗1KQ±10%吾瓶依出统性电平，阻抗：600。光口支持IOWlOOM网络数据，采用FC接口、波长TX1310RX1550nm,单纤单模、20km传谕距装光纤模块电口内置RJ45网口，支持IOMOM网络数抠SD卡接口内置MiCroSo卡插播，支持MiCroSDSOHCSDXC卡（最大支持128G）,可支持手动录像/报警录像模拟视续揄出1.0V(p-p)/750,PAL«NTSC1BNC头RS45控制接口采用半双工模式，支持自适应HlKVlSlON,PELCO-P和PELC（三）（可添加）协议菜单中'英文电源DC30V.12max工作温度和湿度-40,C-70,C;湿度小于90、防护等级P66,TVS6000V防雷，防浪涌，防突波，符合GB/T17626.5四级标准安装方式吊袋，横杠袋尺寸390(m)×361.3(11f11)重量14k7. 200万像素星光级红外网络球机DS-2DF8223I-AD产品说明：DS-2DF8223I-A是200万星光级1/1.8”星光级红外网络球机，具有清晰度高、照度低、帧率高、色彩还原度好等特点。所有产品拥有自主知识产权。2）技术参数:DS-2DF8223I系列奇处IJ1W，)200万清建1»（机图像传感器1/1.9”ProiressiveScanCMOS书效像素约240万僧索最低照度彩色：0.005Lux(F1.5,AGCON)黑白:0.OOOSLux(F1.5tAGCON)0LuxwithIR白平衡自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平密增益控制自动/手动信噪比>55dB3DWfHS支持背光补偿支持宽动态120d8区域障光支持区域聚焦支持电子快门50Hz:1/1-1/30.0s60Hz:1/1-1/30.OOOs日夜模式自动ICR彩转黑数字变倍16倍沫私遮蔽最多24块多边形区域；支持多种颜色，马赛克可选聚焦模式自动/半自动/手动焦距5.9-135fwn.23倍光学变倍变倍速度大约44秒（光学.广角-望远）水平视角59.8-3.0度（广角-生远）近摄距10-15Og（广角一望远）光圈数F1.5-F34SMrt功能SartffiK手动SR踪、全景很踪、事件跟踪：支持多场景巡航SR踪SMrt侦测人跄侦测、区域入侵侦测、施界侦测、进入区域侦测、离开区域侦测、律犯侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频返挡侦测Seart道路监控车腭捕获及检索、混行检测、多场景巡航检测、云存愧股务SMrt录像断网蟆传、智能后检索Saart图像增强透雾、强光柳制、电子防科、SrortIRSaart编码低码率、ROkSVCS-art报警网线断、IP地址冲突、存储SS满、存便器情、非法访问功健水平范例360"连续旋转水平速度水平键控速度：OT-160'/&速度可设水平预置点速度：240"亚直鱼IS-15"TO'(自动IB转)垂直速度垂直键控速度：0.T20/a速度可设第21预1点速度：2000/s比例变倍支持置点个数300个巡航扫描8条,每条可添加32个预置点花样扫描4条,每条路径记录时间大于10分钟断电记忆支持守望功能预置点/花样扫描/巡航扫描/自动扫描/垂直扫描网8机扫描/帧扫描/全景扫描方位角佶息显示开/关预置点视厥冻结支带定时任务预置点/花样扫描/巡航月播/自动扫描/近直达指/随机13指/帧扫描/全景Ja指/球机重启/球机校验邓助埔出功健红外照射距鹿20。米红外控制红外灯亮度、角度根抿场景智能调整PW最大图像尺寸1920X1080主码流分辨率及帧率50Hz25fp5(lW0×1080)25fp(l280×960)25fps(l280×720)60Hz30fps(1920×1080)30fp(1280×960).30fps(1280×720)子码流分辨率及帧率50Hz：25fps(704×576)25fp(352×288)s25fps(176×144)60Hz:30fps(704×480)、30fps(352×240)、30fps(176×120)第三码流分辨率及帧率50Hz25fps<1920×10S0).25fps(120×960).25fps(1280×720).25fpj(704×576).25fps(352×288)425fps(176×144)60Hz30fps(1920×1080).30fps(1280×960).30fp<1280×720).30fps(704×480).30fps(352×240).30fp(176×120)视频压缩H.264/MJPE&/MPEG4,H.264编日支持BaSelirte/Main/HighProfile音牍压缩G711alawG.711ulawG.722G.726W>2t2AACPCW网络协议IPv4/IPv6.HTTP.HTTPS.802.1x.Qos.FTP.SMTP.UPnP.SNMP.DNS.DDNS.NTP.RTSP.RTCP.RTP.TCP.UDP.IGMP.ICMP.DHCP,PPPoE,Bonjour同时预览视婉做最多20路用户权限最多32个用户,分3级管理员、掾作员和普通用户安全模式授权的用户名和密码，以及KAC地址绑定；HnPS加密；IEEEeo2.Ix网络访问控制、IP地址过津M报警输入7路开关量输入（35VOC）报警渝出2路，支持报警联动报愣联动预置点/巡航扫描/花样扫描/SD卡录像，九发开关量«|出/客户电子地图/智能抓图/上传FTP/邮件联动音嫉输入音频输入OJNEIN谕入、InC输入），音蜂值：2-2.4Vpr>,输入阻抗7KQ±10%音赎愉出雄性电平，阻抗600。网络接口内置RJ45网口，支持10M“8M网络数据SO卡接口内置Mier。So卡插槽，支持MiCr。SDSDHCSOXC卡（最大支持128G）,可支持手动录像,报警录像模拟视厥修出1.0Vp-p/750.PALNTSC.BNC头RS485控制接口采用半双工檎式，支持自适应HIKVISlON,PaaHJ和PELaH）（可添加）协议应用编程接支持软件集成的开放式API,支持标准协议（ONVIF、PSIA'CGI）.支持海廉SOK和第三方管理平台接入'支持G8/128181协议、支持E家协议客户端支持iVMS-4200客户端浏览器支持IE7*.Chr<xw18*.Firefox50*.Saferi5.02+浏览器T«1S菜单中、英文电源AC24V（仅-A型号支持）；DC12V（仅-D型号支持）50Wmax（其中红外灯15Wmx,加热5Wmax）工作温度和湿度-40-c-70cs湿度小于an防护等纵IP66TVS6000V防雷、防浪涌、防突波,符合GB/T17626.5四级标准安装方式多种安装方式可选，根据应用环境进行选择尺寸266.6(ImI)×435(wm)XK8kg
