职业技能等级证书考核《1+X光伏电站运维》中级实训考核指导书.docx

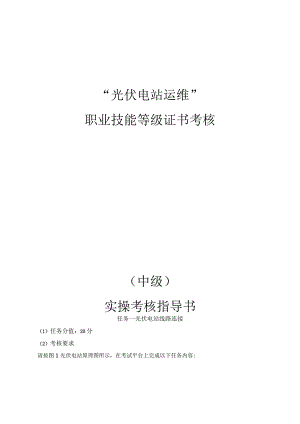

“光伏电站运维”职业技能等级证书考核（中级）实操考核指导书任务一光伏电站线路连接（1）任务分值：20分（2）考核要求请按图1光伏电站原理图所示，在考试平台上完成以下任务内容:具体要求：D检查光伏电站各设备的线路连接情况，并完成光伏电站的整体线路连接；按图1所示，完成光伏组件连接，并制作所需的光伏组串汇集线；完成光伏方阵的线路连接和布线；完成汇流箱进、出线及通讯线的连接和布线；完成逆变器进、出线及通讯线的连接和布线；完成并网箱进、出线及通讯线的连接和布线；注：线路连接时严禁带电操作，接线前汇流箱、配电箱、市电开关、24V电源开关均处于断电状态。2）工艺符合下列要求；a.设备接线牢固无虚接、走线合理、美观；b.应选择正确的线缆规格和颜色，组串正极使用红色光伏专用电缆，组串负极使用黑色光伏专用电缆，零线（N线）使用蓝色BVl*2.5mm2线缆，火线（L线）使用黄色使用BVl*2.5mm2线缆，RS485通讯端子（AB）分别使用红、蓝色RS485通讯线缆。C.冷压端子的使用：每根导线的两端都必须使用冷压端子；使用冷压端子时，不得出现露铜；d.某个接线端子需要接入多根导线时，不允许2根及以上导线接入一个冷压端子，每根导线均必须使用一个冷压端子；e.号码管的使用：号码管标识正面朝外易于查看。要求号码管能遮住U型冷压端子的压线钳压痕或遮住管型冷压端子的塑料套管；f.MC4连接器制作要求：剥线长度应符合工艺要求，保证端子后不外露线芯即可；MC4插头金属插头使用专用压线钳压紧，金属接头必须与线缆压接紧固；MC4插头紧固螺母必须使用专用扳手拧紧；插头与插头接插时必须安装到位。任务二光伏电站调试与运行(1)任务分值：10分(2)考核要求请在考试平台上完成以下任务内容：1)逐级上电，完成光伏阵列、汇流箱、逆变器、并网箱的上电调试，正确使用测量工具，测量并记录各项调试数据；2)完成调试后，使光伏电站能够正常并网运行，正确使用测量工具，测量并记录各项运行数据；3)表格填写完整、书写规范、记录准确。光伏阵列上电调试组串回路开路电压测量回路编号开路电压(V)回路1回路2回路3回路4汇流箱上电调试汇流箱输入电压测量回路编号开路电压(V)PVlPV2PV3PV4汇流箱输出电压测量开路电压(V)并网箱上电调试并网箱电压测量输入侧电压(V)输出侧电压(V)并网专用断路器失压跳闸及检有压合闸功能是否正常口是口否逆变器上电调试逆变器直流侧输入电压测量回路编号开路电压(V)NBOl逆变器交流侧输入电压测量逆变器的输入电压(V)频率(Hz)汇流箱运行数据汇流箱支路工作电压、电流测量PVl直流工作电压(V)PVl直流工作电流（八）PV2直流工作电压(V)PV2直流工作电流（八）PV3直流工作电压(V)PV3直流工作电流（八）PV4直流工作电压(V)PV4直流工作电流（八）逆变器运行数据逆变器运行数据直流输入电压(V)直流输入电流（八）交流输出电压(V)交流输出电流（八）电网频率(Hz)49.99逆变器防孤岛功能是否正常是口否任务三光伏电站运维监控系统调试（1）任务分值:15分。（2）考核要求在任务二的基础上，请完成以下任务内容：1）在汇流箱内完成通讯从机地址配置（注：从机地址与考试工位号保存一致，如9号工位从机地址即为09）；2）使用串口调试工具，完成汇流箱通讯调试，并在表3.1通讯调试记录表中记录通讯调试数据且将通讯调试软件界面截图保存至指定文件夹（在电脑桌面建立文件夹，文件夹以“姓名+通讯调试”命名，将截图命名为“汇流箱通讯调试”）；3）调试完成后，使用学生端监控软件，读取电站实时运行数据，在表3.2监控软件运行数据记录表中记录汇流箱、逆变器及电表的运行数据。将监控软件中“设备监控”界面的汇流箱、逆变器、电表运行数据界面截图保存至桌面指定文件夹（在电脑桌面建立文件夹，文件夹以“姓名+监控记录”命名，将截图分别命名为“汇流箱监控记录、逆变器监控记录和电表监控记录”）;4）表格填写完整、书写规范、记录准确。5）完成该项任务后，举手示意监考老师，在监考老师同意后点击液晶显示屏“调试阶段-提交”按钮。TR×+ T/RX-交换机24V电源线图3.1汇流箱通讯调试连接示意图图3.2逆变器通讯调试连接示意图图3.3电表通讯调试连接示意图序号调试项目结果1COM端口编号ComXX2设备地址码工位号316进制地址码十进制转化成16进制4波特率96005发送地址码6有无反馈编码有或无注,汇流箱通讯地址格式:XX04Ol51OO06XXXX表3.2逆变器通讯调试记录表序号调试项目结果1COM端口编号ComXX2设备地址码工位号316进制地址码十进制转化成16进制4波特率96005发送地址码6有无反馈编码有或无注：逆变器通讯地址格式：XX04OBBC0019XXXX表3.3电表通讯调试记录表序号调试项目结果1电表号900XXX2波特率24003发送地址码4有无反馈编码有或无注：电表通讯地址格式：68XXXXXX00000068110433333433XX16汇流箱运行信息运行状态口正常口离线总功率（W）母线电压（V）总电流（八）第1路电流（八）第1路电压（V）第2路电流（八）第2路电压（V）第3路电流（八）第3路电压（V）第4路电流（八）第4路电压（V）逆变器运行信息运行状态口正常口离线设备温度（C）总发电量（kWh）当日发电量（kWh）输出功率（IV）输出电压（V）输出电流（八）电网频率（Hz）输入电压（V）输入电流（八）电表运行信息运行状态口正常口离线电表号正向有功总（kWh）反向有功总（kWh）正向无功总（kWh）反向无功总（kWh）电压（V）电流（八）瞬时有功功率（W）瞬时无功功率（W）瞬时总是在功率（W）总功率因数备注：支路电流之和约等于总电流任务四光伏电站运行值班(1)任务分值：15分(2)考核要求光伏电站运行值班是光伏电站运维的重要工作之一。站长要求你作为光伏电站运行值班员,利用学生端监控软件对电站的设备运行状态进行连续的监视，对在监盘过程中发现的问题进行详细记录，填写光伏电站运行值班记录表，并及时对值班长汇报。请完成以下任务内容：1)利用学生端监控软件对电站的设备运行状态进行连续的监视，读取监控信息，在表4.1光伏电站运行值班记录表中记录电站运行数据；汇流箱运行信息运行状态口正常口离线总功率（W）母线电压（V）总电流（八）第1路电流（八）第1路电压（V）第2路电流（八）第2路电压（V）第3路电流（八）第3路电压（V）第4路电流（八）第4路电压（V）逆变器运行信息运行状态口正常口告警口离线设备温度（C）总发电量（kWh）当日发电量（kWh）输出功率（IV）输出电压（V）输出电流（八）电网频率（Hz）输入电压（V）输入电流（八）电表运行信息运行状态口正常口离线电表号正向有功总（kWh）反向有功总（kWh）正向无功总（kWh）反向无功总（kWh）电压（V）电流（八）瞬时有功功率（W）瞬时无功功率（W）瞬时总是在功率（W）总功率因数电站整体运行情况简述:现象：可能原因:任务五光伏电站巡检与排故（1）任务分值：25分（2）考核要求值班长根据你的运行值班记录表，要求你作为光伏电站运维工程师根据运行值班记录表对光伏电站进行一次全面巡检，将光伏电站详细巡检的结果记录在光伏电站巡检记录表，同时分析故除原因并排除，恢复电站运行且监控平台运行数据显示正确，并向站长汇报。请完成以下任务内容：1）请根据运行值班记录表在电站现场完成对光伏电站巡检，在表5.1光伏电站巡检记录表中记录详细的光伏电站巡检情况；2）请根据光伏电站巡检情况和运行值班记录,合理选择运维工具,使用合理的排故方式，分析光伏电站故隙原因，并在考试平台的液晶屏上选择正确原因进行消缺；3）提交所有故障后，在表5.2光伏电站故障原因记录表中记录故障原因，在表5.3光伏电站运行记录表中记录光伏电站详细运行数据，并将监控软件中“设备监控”界面的汇流箱、逆变器、电表运行数据界面截图保存至桌面指定文件夹（在电脑桌面建立文件夹，文件夹以“姓名+监控记录2”命名，将截图分别命名为“汇流箱监控记录、逆变器监控记录和电表监控记录”；4）表格填写完整、书写规范、记录准确;第一部分：光伏方阵巡检序号巡检项目巡检结果1组件有无破损或明显变形口有口无2组件间MC4连接器有无松动、虚接口有口无3光伏组串连接线有无松动、虚接口有口无4光伏电缆有无破皮、断线口有口无第二部分：直流汇流箱巡检1箱体有无锈蚀、变形、掉漆等口有否2安全标识是否齐全完好口有否3箱内是否有积灰、异物口有否4是否有线路虚接口有否5直流防雷器是否失效口有否6直流断路器是否跳闸口有否7汇流箱各支路电流是否正常口是否8汇流箱运行参数/支路电流（八）CHl/CH2/CH3/CH4/第三部分：并网逆变器巡检1箱体有无锈蚀、变形、掉漆等口有口无2安装是否牢固、可靠，口是否3电气连接是否牢固口是否4逆变器是否正常工作口是否5逆变器运行参数/直流输入电压直流输入电流/交流输出电压交流输出电流/第四部分，并网配电箱巡检1箱体有无锈蚀、变形、掉漆等口是否2安装是否牢固、可靠，口是否3电气连接是否牢固,有无松动口是否4光伏专用断路器是否跳闸口是否5交流防雷器是否失效口是否表5.2光伏电站故障原因记录表光伏组牛故障组串回路故障组件PVl组件PV51路组串组件PV2组件PV62路组串组件PV3组件PV73路组串组件PV4组件PV84路组串直流汇流箱故障逆变器故障并网配电箱故障直流防雷器通讯线并网断路器通讯线交流防雷器通讯线表5.3光伏电站运行记录表(注:故障全部排除后填写)汇流箱运行信息运行状态口正常口离线总功率(W)母线电压(V)总电流（八）第1路电流（八）第1路电压(V)第2路电流（八）第2路电压(V)第3路电流（八）第3路电压(V)第4路电流（八）第4路电压(V)逆变器运行信息运行状态正常口告警口离线设备温度(°C)总发电量(kWh)当日发电量(kWh)输出功率(W)输出电压(V)输出电流（八）电网频率(Hz)输入电压(V)输入电流（八）电表运行信息运行状态口正常口离线电表号正向有功总(kWh)反向有功总(kWh)正向无功总(kWh)反向无功总(kWh)电压(V)电流（八）瞬时有功功率(W)瞬时无功功率(W)瞬时总是在功率(W)总功率因数任务六大型光伏电站运行、巡检和检修操作(1)任务分值：15分(2)考核要求请登录光伏电站虚拟仿真实训系统考试模式，完成以下任务内容：D请完成交流汇流箱投、切运行操作；2)请完成组串式方阵光伏组件与支架巡检操作；3)请完成直流防雷器失效故障排除；完成该任务后点击“提交成绩”按钮，举手示意监考老师，整理工具及耗材，清扫工位卫生，等待考评员现场评分。
