最简单不用开关的万用表1.5V升9V电池代替电源电路加电池共五个件.doc

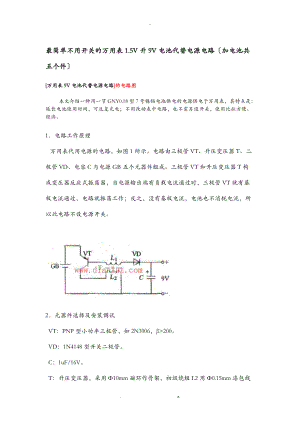

-最简单不用开关的万用表1.5V升9V电池代替电源电路加电池共五个件万用表9V电池代替电源电路的电路图 本文介绍一种用一节GNY0.18型7号镍镉电池供电的电源供电于万用表，其特点是：延长电池使用时间，可反复充电；不用改动表中电路，也不需另设开关，使用比拟方便、经济。1电路工作原理  万用表代用电源的电路，如图1所示。电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。三极管VT和升压变压器T构成变压器反应式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。2元器件选择及安装调试  VT：PNP型小功率三极管，如2N3906，>200。  VD：1N4148型开关二极管。  C：1uF/16V。  T：升压变压器，采用10mm磁环作骨架，初级绕组L2用0.15mm漆包线绕16圈，次级绕组L1用0.08mm漆包线绕140圈。绕制前，可以用塑料片或竹片自制一个小梭子。两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2所示。 图2 升压变压器制作图    万用表代用电源的印制电路，如图3所示。电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。外壳同叠层电池的体积相仿，也可直接安装在万用表盒。 图3 万用表代用电源的印制电路 整个电路焊接完毕并检查无误后，就可以通电进展调试了。首先在电压输出端连接上一只3 k/0.125W电阻，用万用表直流电压档测量电容C两端的电压，查看是否在直流9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。简单的1.5V升9V电路这有一个电路可参考：+1已赞过这个简单，是供数字万用表用的。供你参考。+1已赞过+1已赞过改良风扇电池充电器The Modified Fan Battery Charger还有别的更简单的用这种辐射能给电池充电的方法。一个简单的方法是跳过大局部机械施工而使用一个微适应同步风扇。这种方法是“大祭司Imhotep在他的教学视频里展示的，视频在uk.youtube./watch"v=eDS9qk-Nw4M&feature=related 起初的想法来自于约翰.贝迪尼而风扇的想法则来自于彼得.林德曼博士Dr Peter Lindemann。最常用的选择是电脑的冷却风扇越大越好。这些风扇通常有四个绕组连接，就象这样： 为了使这些绕组即可作为驱动又可作为拾取线圈使用，通过揭开覆盖风扇轮毂上的标签来翻开风扇，移去主轴上固定风扇叶片的塑料夹，翻开套壳露出线圈。看到一个连接着两根导线的接线柱，移去其中一根导线的连接，然后临时钻一个小孔，再用一个电阻的短线插入，以作为第四个接线柱。然后把第四根导线末端焊接其上，使成以下配置：这就产生了两个单独的线圈链：1到2和3到4。一个可以被用来作为驱动线圈，而另一个作为能量捡拾线圈，它通过很短的高压脉冲给正在充电的电池。翻开时风扇看来象这样：而电路配置为：风扇用手启动，然后继续旋转，在作为一个风扇工作的同时，又为电池充电。驱动电池的电流消耗非常低，可是辐射能给其他电池或电池组充电并不慢。请记住，要使用这种辐射能量的电池，需要充电和放电很屡次，才能变成适应以这一新能源工作。当适应过程完成后，电池的容量会比电池标签上指定的大得多，而且重复充电时间也变得短得多。用可变电阻调整电路，从而改变晶体管的驱动电流，这反过来，改变风扇的转速。可变电阻的设置调整是非常缓慢的，以找到输入电流降至最低的谐振点。在谐振点，电池充电将在它的最高能级。应该强调的是，下面展示的这一装置和继电器充电器，是简单的带小线圈的示装置，而要得到认认真真的充电，您需要使用到约翰"贝迪尼的大型线圈电池脉冲系统，它带有一组正在充电的铅酸电池。 下面显示的是一个80毫米电脑风扇转换为脉冲充电器置非常整洁的构件，由布赖恩.希思Brian Heath制做：. z.
