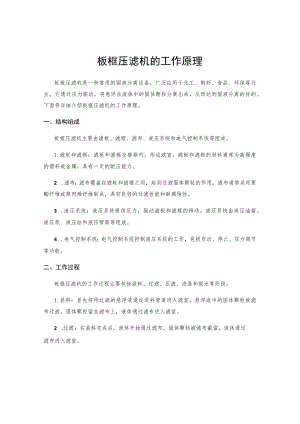

板框压滤机的工作原理.docx

板框压滤机的工作原理板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等行业。它通过压力驱动，将悬浮在液体中的固体颗粒分离出来，从而达到固液分离的目的。下面将详细介绍板框压滤机的工作原理。一、结构组成板框压滤机主要由滤板、滤框、滤布、液压系统和电气控制系统等组成。1.滤板和滤框：滤板和滤框交替排列，形成滤室。滤板和滤框的材料通常为高强度的塑料或金属，具有一定的耐压能力。2 .滤布：滤布覆盖在滤板和滤框之间，起到过滤固体颗粒的作用。滤布通常采用聚酯纤维或聚丙烯纤维制成，具有良好的过滤性能和耐腐蚀性。3 .液压系统：液压系统提供压力，驱动滤板和滤框的移动。液压系统由液压油箱、液压泵、液压缸和液压管路等组成。4 .电气控制系统：电气控制系统控制液压系统的工作，包括启动、停止、压力调节等功能。二、工作过程板框压滤机的工作过程主要包括装料、过滤、压滤、洗涤和脱水等阶段。1.装料：首先将待过滤的悬浮液通过进料管道进入滤室，悬浮液中的固体颗粒被滤布过滤，固体颗粒留在滤布上，液体通过滤布进入滤室。2 .过滤：在装料完成后，液体开始通过滤布，固体颗粒被滤布截留，液体通过滤布进入滤室。3 .压滤：当滤室内的液体通过滤布后，开始施加压力。液压系统提供压力，使滤室内的液体通过滤布，固体颗粒进一步被压实，液体通过滤布进入滤室。4 .洗涤：压滤完成后，可以进行洗涤操作。通过洗涤液的进料，洗涤滤布和固体颗粒，使固体颗粒更加纯净。5 .脱水：洗涤完成后，可以进行脱水操作。施加更高的压力，使滤室内的液体尽可能地排出，固体颗粒得到更好的脱水效果。三、工作原理板框压滤机的工作原理是利用压力差驱动固液分离。在工作过程中，液体通过滤布进入滤室，固体颗粒被滤布截留，形成滤饼。随着压力的增加，滤饼的厚度逐渐增加，液体通过滤饼的阻力也逐渐增大。当压力达到一定值时，液体无法通过滤饼，此时称为压榨点。压榨点的压力称为滤饼压榨压力。通过调节液压系统的压力，可以控制滤饼压榨压力的大小。较高的压力可以使滤饼更加紧密，脱水效果更好，但同时也会增加能耗。因此，在实际应用中需要根据具体的工艺要求来选择合适的压力。四、优点和应用板框压滤机具有以下优点：1 .操作简单：板框压滤机的操作相对简单，只需进行基本的操作和维护，即可实现稳定的工作。2 .适应性强：板框压滤机适用于各种固液分离的场合，可以处理不同颗粒大小和浓度的悬浮液。3 .处理能力大：板框压滤机的处理能力较大，可以满足大部分工业生产的需求。4 .分离效果好：板框压滤机通过压力驱动，可以实现较好的固液分离效果，固体颗粒的含水率较低。板框压滤机广泛应用于化工、制药、食品、环保等行业，常见的应用场景包括:1 .精细化工：用于固液分离、脱水、过滤等工艺，如化工废水处理、石油化工、颜料、染料等行业。2 .制药行业：用于药物的分离、脱水、浓缩等工艺，如中药提取、药物制剂等。3 .食品行业：用于悬浮液的固液分离、浓缩、脱水等工艺，如果汁、酒精、酱油等的生产过程。4 .环保行业：用于废水处理、固体废物处理等工艺，如污泥脱水、废水回收等。总之，板框压滤机通过压力驱动，实现了固液分离的目的。它具有操作简单、适应性强、处理能力大、分离效果好等优点，广泛应用于化工、制药、食品、环保等行业。
